EP1C4F324C7N FPGA: Fèy, karakteristik, pwogramasyon ak espesifikasyon

Gid sa a se tout sou EP1C4F324C7N a, yon kalite chip FPGA te fè pa Intel.Li nan gwo pou pwojè ki bezwen pèfòmans fò, men tou bezwen rete nan bidjè.Nan atik sa a, ou pral aprann ki sa chip sa a ka fè, ki jan li fonksyone, kote li te itilize, ak ki jan yo pwogram li.Si w ap travay sou elektwonik pou machin, faktori, oswa menm aparèy lakay ou, gid sa a ap ede ou konprann poukisa EP1C4F324C7N a se yon chwa entelijan ak fleksib.

Katalòg

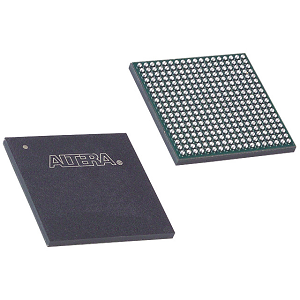

EP1C4F324C7N Apèsi sou lekòl la

A Ep1c4f324c7n se yon pati nan seri Cyclone ® FPGA Intel a, ki fèt espesyalman pou aplikasyon pou pri-efikas ki mande yon bon balans nan pèfòmans ak pri ki ba.Sa a FPGA karakteristik 4,000 eleman lojik ak 400 blòk etalaj lojik (Labs), bay kapasite gaya pou desen konpleksite modere.Li gen ladan 76.5 kilobits nan RAM total ak sipòte jiska 249 I/O broch, fè li trè versatile pou divès kalite kondisyon entèfas.Opere nan frekans jiska 320 megaèrts ak ak yon seri vòltaj ekipman pou nan 1.425V 1.575V, se EP1C4F324C7N a ekipe okipe aplikasyon pou mande.Li sipòte nan yon pakèt domèn I/O estanda tankou LVTTL, LVCMOS, SSTL-2, ak SSTL-3, epi li se konpatib ak kalite memwa ekstèn tankou DDR SDRAM, amelyore sèvis piblik li yo nan pwosesis siyal dijital, entegre informatique, ak sistèm automatisation.

Si ou ap chèche kenbe operasyon ou kouri fèt san pwoblèm ak teknoloji serye, mete yon lòd esansyèl nan sa a FPGA avèk nou ka ede asire ou te gen disponiblite a ak konsistans ou bezwen pou pwojè ou yo.

Ep1c4f324c7n CAD modèl

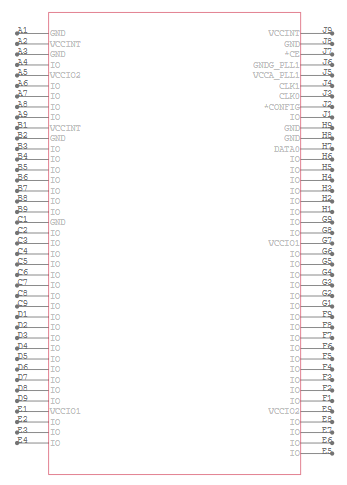

EP1C4F324C7N senbòl

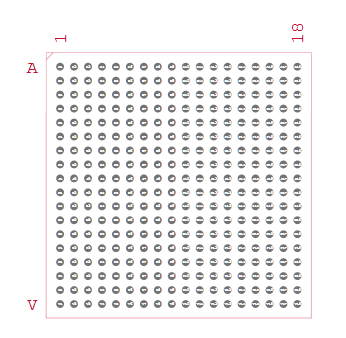

EP1C4F324C7N anprint

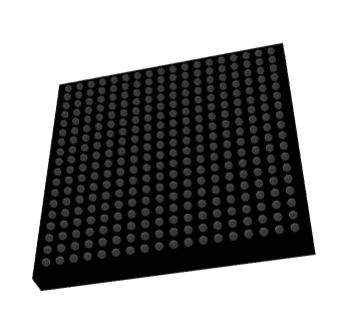

EP1C4F324C7N 3D modèl

Karakteristik ep1c4f324c7n

• Eleman lojik: FPGA a gen 4,000 eleman lojik ki pèmèt pou aplikasyon an nan sikwi lojik konplèks ak fonksyon dijital avèk efikasite.

• Blòk etalaj lojik (laboratwa): Li gen ladan 400 laboratwa, ki se blòk yo bilding fondamantal pou achitekti a FPGA, fasilite konsepsyon an nan konfigirasyon versatile lojik dijital.

• Total Bits Ram: FPGA a ekipe ak 76.5 kilobits nan RAM entegre, bay sou-chip resous memwa pou gwo vitès done pwosesis ak depo.

• Kantite I/O broch: Avèk 249 itilizatè-configurable I/O broch, EP1C4F324C7N a sipòte yon etalaj lajè nan opsyon entèfas, adaptab nan estanda siyal divès kalite ak eleman elektwonik.

• Frekans opere: Li ka opere nan frekans jiska 320 megaèrts, sa ki pèmèt li okipe gwo vitès travay enfòmatik ak pwosesis avèk efikasite.

• Ekipman pou vòltaj: Aparèy la opere nan yon seri vòltaj ekipman pou nan 1.425V 1.575V, asire jesyon pouvwa fleksib ak serye nan tout aplikasyon pou diferan.

• Faz-fèmen pasan (PLLs): Li prezante pasan faz-fèmen pou jesyon revèy egzak pou aplikasyon pou distribisyon-sansib.

• Sipò pou plizyè estanda I/O: FPGA a sipòte divès kalite I/O estanda tankou LVTTL, LVCMOS, SSTL-2, ak SSTL-3, ki amelyore konpatibilite li yo ak yon gwo ranje nan eleman elektwonik ak sistèm.

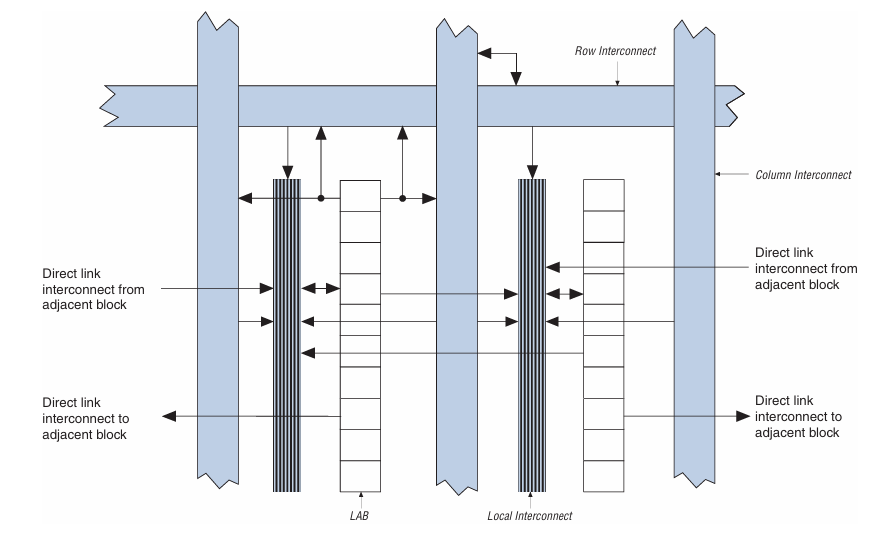

EP1C4F324C7N DIAGRAM BLOCK

Dyagram lan montre estrikti interconnexion nan yon FPGA, espesyalman referans a Ep1c4f324c7n Aparèy soti nan seri a Cyclone Altera.Nan nwayo a nan Layout sa a yo se la Blòk etalaj lojik (Labs), ki se vètikal aliyen modil ki gen grap nan eleman lojik ki responsab pou mete ann aplikasyon fonksyon lojik itilizatè.Chak laboratwa ki konekte nan laboratwa vwazen nan lyen dirèk lyen, sa ki pèmèt pou gwo vitès kominikasyon ak minimize reta siyal pwopagasyon.Lyen dirèk sa yo bay efikas, lokalize transfè done ant blòk lojik adjasan san yo pa konsome pi laj resous routage.

Ki antoure laboratwa yo se de kalite prensipal nan konekte mondyal: ranje konekte ak Kolòn konekte.Liy lajè sa yo sèvi kòm gran wout routage, pèmèt siyal yo travèse atravè pi gwo seksyon nan twal la FPGA.Ranje a konekte kouri orizontal, pandan y ap kolòn nan konekte kouri vètikal.Yo fasilite koneksyon ki genyen ant blòk lojik byen lwen ak koòdone ak eleman opinyon/pwodiksyon oswa lòt inite fonksyonèl yo mete atravè chip la.

Lokal la konekte chita ant laboratwa ak sèvi kòm yon twal oblije chanje ki pon konekte mondyal yo ak laboratwa yo.Li pèmèt blòk yo lojik jwenn aksè nan siyal soti nan tou de konekte yo dirèk ak mondyal.Sa a yerachi routage, konbine dirèk, lokal, ranje, ak chemen kolòn, bay yon apwòch fleksib ak évolutive nan distribisyon siyal, optimize pèfòmans ak itilizasyon lojik nan EP1C4F324C7N FPGA la.

EP1C4F324C7N Espesifikasyon

Lèt	Paramèt
Fabrikan	Altera/Intel
Seri	Cyclone®
Anbalaj	Plato
Estati pati	Demode
Kantite laboratwa/CLBS	400
Kantite eleman lojik/selil	4000
Total Bits Ram	78,336
Kantite I/O	249
Vòltaj - Pwovizyon pou	1.425V ~ 1.575V
Kalite aliye	Sifas mòn
Tanperati opere	0 ° C ~ 85 ° C (TJ)
Pake / Ka	324-BGA
Pake aparèy founisè	324-FBGA (19x19)
Nimewo pwodwi baz	Ep1c4

EP1C4F324C7N aplikasyon

Ekipman Rezo

EP1C4F324C7N a trè apwopriye pou itilize nan aparèy rezo tankou switch, routeurs, ak modèm.Li ede jere done trafik avèk efikasite, amelyore debi ak diminye latansi pou kenbe pèfòmans-wo operasyon rezo.

Otomatik endistriyèl

Nan jaden an nan automatisation endistriyèl, sa a FPGA ka itilize yo kontwole machin ak sistèm Robotics.Kapasite li nan pwosesis algoritm konplèks byen vit pèmèt kontwòl ak siveyans, amelyore pwodiktivite ak sekirite nan anviwònman fabrikasyon.

Elektwonik konsomatè yo

EP1C4F324C7N a jwenn aplikasyon nan elektwonik konsomatè yo, patikilyèman nan kondwi montre-wo rezolisyon ak jere interfaces entèaktif nan aparèy tankou televizyon entelijan ak sistèm avanse lakay automatisation.Kapasite pwosesis gaya li yo asire eksperyans lis ak reponn.

Sistèm otomobil

Nan aplikasyon otomobil, FPGA sa a kontribye nan fonctionnalités nan sistèm asistans chofè avanse (ADAS) ak sistèm enfotainment nan-machin.Li sipòte pwosesis ak pran desizyon pou sekirite ak karakteristik amizman nan machin modèn.

Aerospace ak defans

FPGA a tou aplikab nan avyon ak sektè defans, kote li okipe siyal ak travay pwosesis imaj pou rada ak sistèm kominikasyon.Segondè fyab li yo ak kapasite yo opere anba kondisyon ekstrèm fè li ideyal pou aplikasyon pou militè ak avyon.

Ep1c4f324c7n pati ki sanble

• Ep1c4f324c8n

• Ep1c4f324i7n

• Ep1c4f324c8

EP1C4F324C7N etap pwogramasyon

1. Design kreyasyon: Kòmanse pa ekri konsepsyon ou lè l sèvi avèk yon langaj deskripsyon pyès ki nan konpitè, tankou VHDL oswa Verilog.Kòd sa a defini estrikti lojik ak fonksyon aplikasyon pyès ki nan konpitè ou.Li enpòtan pou tradwi avèk presizyon lide pyès ki nan konpitè ou nan HDL pou asire ke FPGA a konpòte li jan yo te espere a.Anvan pwosedi nan aplikasyon pyès ki nan konpitè, simulation kòd HDL ou lè l sèvi avèk lojisyèl simulation.Etap sa a teste lojik la ak fonctionnalités nan konsepsyon ou nan yon anviwònman vityèl, ki pèmèt ou idantifye ak korije erè byen bonè nan pwosesis la devlopman.

2. Konpilasyon ak sentèz : Sèvi ak lojisyèl Quartus II Altera a konpile ak sentèz kòd HDL ou.Konpilasyon tradui HDL ou nan yon netlist, yon deskripsyon jenerik nan pyès ki nan konpitè FPGA ki kat konsepsyon ou a eleman lojik ak resous routage.Pwosesis la Fitting, yon pati nan workflow la Quartus II, enplike nan mete ak routage konsepsyon ou nan FPGA la.Li optimize plasman nan eleman lojik ak routage nan koneksyon satisfè kondisyon pèfòmans ak minimize itilizasyon resous.

3. PIN Plasman: Planifikatè nan PIN nan Quartus II pèmèt ou bay broch espesifik sou FPGA a entrain yo ak rezilta defini nan kòd HDL ou.Bon plasman PIN se yon bon bagay pou koneksyon fizik la ak entèraksyon nan FPGA a ak lòt konpozan pyès ki nan konpitè nan sistèm ou an.

4. Analiz distribisyon: Sèvi ak Analyzer nan Distribisyon Timequest asire ke konsepsyon ou satisfè kondisyon yo distribisyon.Zouti sa a tcheke pou konfigirasyon ak kenbe fwa, ak pèfòmans jeneral distribisyon, ede yo anpeche pwoblèm tankou koripsyon done ak enstabilite sistèm.

5. Pwogramasyon jenerasyon dosye: Apre yo fin konsepsyon an konpile, sentetiz, ak verifye pou distribisyon, sèvi ak zouti nan asanble nan Quartus II jenere yon dosye pwogramasyon.Dosye sa a, tipikman ak yon.

6. Pwogramasyon Aparèy: Konekte tablo a FPGA nan òdinatè w lan lè l sèvi avèk yon koòdone JTAG, tankou USB-Blaster la.Sa a se koòdone itilize pou transfere dosye a pwogramasyon soti nan PC a FPGA la.Louvri zouti pwogramè Quartus II pou chaje epi transfere dosye pwogramasyon an nan FPGA.Etap sa a konfigirasyon FPGA a ak konsepsyon ou, esansyèlman "pwogramasyon" aparèy la fè fonksyon yo vle.

7. Verifikasyon: Yon fwa yo pwograme FPGA a, fè tès fonksyonèl pou verifye ke FPGA opere kòrèkteman dapre espesifikasyon konsepsyon yo.Tès sa a ka enplike kouri ka tès nan yon anviwònman laboratwa, tcheke operasyon yo koòdone, ak asire FPGA a reyaji kòrèkteman ak lòt konpozan pyès ki nan konpitè.

EP1C4F324C7N avantaj

Fleksibilite ak rkonfigurabilite

EP1C4F324C7N a ofri fleksibilite unik konpare ak mikrokontroleur ak ASICS, ki fiks nan fonksyon yo yon fwa manifaktire.FPGA sa a ka reprogramasyon pou adapte yo ak nouvo kondisyon oswa chanjman nan konsepsyon sistèm pou aplikasyon ki evolye sou tan.Sa a reconfigurability pèmèt yo mete ajou sistèm yo san yo pa ranplase pyès ki nan konpitè, diminye tou de pri ak tan devlopman.

Kapasite pwosesis paralèl

Avèk kapasite li nan egzekite operasyon miltip ansanm, EP1C4F324C7N èksèl la nan anviwònman ki mande pou pèfòmans-wo informatique.Sa a kapasite pwosesis paralèl se yon avantaj sou mikrokontroleur tradisyonèl ki opere sekans, fè FPGA a pi apwopriye pou aplikasyon pou entansif tankou pwosesis siyal dijital, pwosesis videyo, ak sistèm kontwòl konplèks.

Aplikasyon kenkayri koutim

FPGA a pèmèt pou konsepsyon de lojik kenkayri koutim pwepare espesyalman nan bezwen operasyonèl itilizatè a.Sa vle di ke ka EP1C4F324C7N a dwe optimisé fè travay espesifik pi plis efikasite pase processeurs estanda oswa ASICs, bay pèfòmans siperyè ak efikasite pouvwa pou aplikasyon pou espesyalize.

Pri-efikasite pou ba a mitan-volim pwodiksyon

Pou pwojè kote komèsan pwodiksyon yo pa jistifye gwo pwi de devlope yon ASIC, EP1C4F324C7N a prezante yon altènatif pri-efikas.Li bay benefis ki genyen nan pyès ki nan konpitè Customized san yo pa envestisman an sibstansyèl inicio obligatwa pou konsepsyon ASIC ak manifakti, fè li ideyal pou prototip, ti pwojè mwayen ki menm gwosè ak, oswa aplikasyon espesyalize endistriyèl.

Entegrasyon ak efikasite espas

Kapasite nan entegre fonksyon miltip ak konpozan nan yon sèl chip FPGA fè EP1C4F324C7N a trè enpòtan nan aplikasyon espas-contrained.Entegrasyon sa a mennen nan pi piti, plis desen aparèy kontra enfòmèl ant, gwo nan elektwonik pòtab, aplikasyon pou otomobil, ak lòt senaryo kote efikasite espas ki nesesè.

Ep1c4f324c7n dimansyon anbalaj

• Kalite pake: 324-PIN amann-pitch boul etalaj (FBGA)

• Gwosè pake (Longè x lajè): 19 mm x 19 mm

• Maksimòm wotè chita: 3.5 mm

• Anplasman tèminal: 1 mm

EP1C4F324C7N manifakti

EP1C4F324C7N a se yon jaden pòtay pwogramasyon pwogramasyon (FPGA) manifaktire pa Intel, apre akizisyon yo nan Altera.Kòm yon pati nan seri Cyclone ® Intel a, sa a FPGA reprezante yon segman nan pòtfolyo gwo Intel a nan solisyon teknoloji entegre.Intel, yon lidè nan endistri a semi -conducteurs, entegre teknoloji manifakti avanse ak sipò vaste bay solisyon gaya FPGA, ki gen ladan EP1C4F324C7N a, ki karakteristik kapasite lojik konplèks nan yon faktè fòm kontra enfòmèl ant.Sa a FPGA mete aksan sou angajman Intel a fournir pèfòmans-wo konpozan informatique ki founi divès bezwen teknolojik.

Konklizyon

Si ou ap devlope lojik kontwòl koutim, bati sistèm kominikasyon gwo vitès, oswa prototip fonksyon dijital espesyalize, EP1C4F324C7N FPGA a delivre yon balans optimal nan pèfòmans, fleksibilite, ak pri.Avèk gwo konpatibilite I/O li yo, memwa entegre, ak efikas rkonfigurabl, li sipòte évolutive ak espas-efikas desen atravè nan yon pakèt domèn aplikasyon pou modèn.Te sipòte pa Intel nan endistri-dirijan sipò, sa a FPGA rete yon solisyon serye ak adaptab pou chèche gaya lojik pwogramasyon nan tou de ba- ak mitan-volim deplwaman.
