GC5330izev Digital siyal processeur: karakteristik, aplikasyon pou, altènativ ak espesifikasyon

Gid sa a se tout sou GC5330izev a, yon entelijan chip dijital ki ede sistèm san fil travay pi byen.Li nan itilize nan bagay sa yo tankou gwo fò tou won selil, repete san fil, ak ekipman tès la.GC5330izeV a ka okipe anpil siyal san fil epi li ede amelyore vitès, diminye bri, epi fè siyal pi klè.Nan gid sa a, ou pral aprann ki sa chip sa a fè, ki jan li fonksyone, ak ki kote li te itilize.

Katalòg

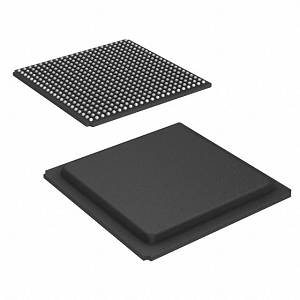

GC5330izev Apèsi sou lekòl la

A GC5330izev se yon processeur siyal dijital dijital ki gen rapò ak sofistike (DSP), ki fèt espesyalman pou sistèm avanse kominikasyon san fil.Sa a DSP sipòte yon seri divès nan estanda tankou CDMA, GSM, TD-SCDMA, W-CDMA, ak WiMAX, fè li trè versatile pou enfrastrikti kominikasyon divès kalite.Li prezante yon anbalaj 484-boul etalaj (BGA) anbalaj apwopriye pou sifas-mòn aplikasyon pou teknoloji, asire entegrasyon san pwoblèm nan asanble modèn elektwonik.Pati nan fanmi an pi laj GC5330, GC5330izev a pataje yon achitekti Common Core ak frè ak sè li yo, ki vize a optimize pèfòmans lan ak efikasite nan operasyon transmèt-receive wideband.

Si ou ap chèche fèmen nan yon DSP serye pou sistèm ou an, kounye a nan yon tan gwo yo reflechi sou mete yon lòd esansyèl avèk nou pou GC5330izev la.

GC5330izev modèl CAD

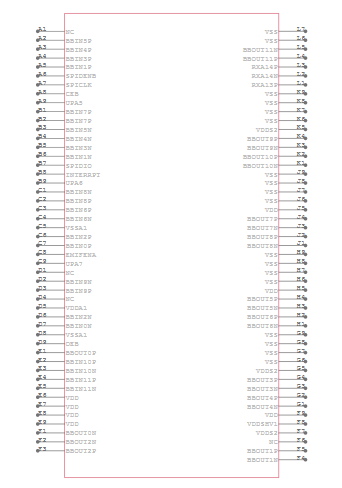

GC5330izev senbòl

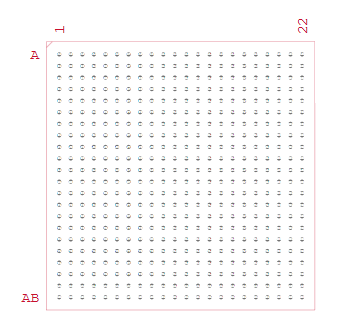

GC5330izev anprint

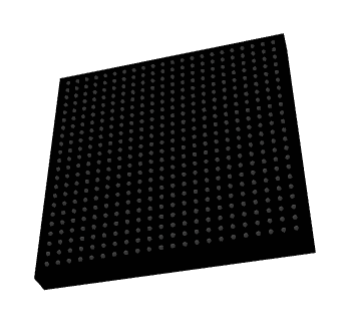

GC5330izev modèl 3D

GC5330izev karakteristik

• Entegre transmèt ak resevwa dijital si solisyon: DSP a gen ladan entegre Integrated Digital Upconverter (DUC) ak Digital Downconverter (DDC) fonksyonalite.Entegrasyon sa a senplifye chèn pwosesis siyal la pa konbine fonksyonalite miltip nan yon sèl solisyon kontra enfòmèl ant, kidonk diminye konpleksite a ak gwosè nan sistèm lan.

• Sipò Chèn Plizyè: GC5330izeV a sipòte jiska 4 transmèt (TX) ak 8 resevwa (RX) chanèl.Karakteristik sa a pèmèt manyen nan sistèm konplèks milti-antèn, ki se gwo pou modèn teknoloji kominikasyon san fil ki mande pou done segondè debi ak entegrite siyal ranfòse.

• Transmèt fonksyonalite chemen: Fonksyonalite kle nan chemen an transmèt nan GC5330izeV a gen ladan rediksyon faktè krèt (CFR), predistorsyon dijital (DPD), ak transmèt egalizasyon.Karakteristik sa yo bezwen pou amelyore bon jan kalite siyal la ak linearite, ki an vire amelyore efikasite an jeneral ak pèfòmans nan sistèm kominikasyon.

• Kapasite senkronizasyon: Se aparèy la ekipe ak de LVDS D 'senk (SYNCA ak SYNCB) ak yon sèl LVDS pwodiksyon senk.Kapasite sa yo senkronizasyon asire egzak aliyman distribisyon atravè aparèy miltip nan yon sistèm, pou kenbe entegrite ak koperasyon nan transmisyon done.

GC5330izev Dyagram blòk

Dyagram nan blòk nan GC5330/GC5337 a montre yon pèfòmans-wo solisyon transmèt dijital ki fèt pou sistèm estasyon baz.Li kòmanse ak yon Entèfas Baseband, k ap resevwa jiska 24 LVDs pè diferans nan 1.8V, ki pote done baseband dijital nan chip la.Koòdone sa a gen ladan mèt pouvwa pou chak-chanèl ak AGC (Otomatik kontwòl genyen) Pou asire nivo siyal optimal.A Digital Down/Up konvètisè (DDUC) blòk se configurable pou swa transmèt (TX) oswa resevwa (RX) ak sipòte jiska 12 chanèl.Li trete siyal la en nan plizyè etap filtraj tankou FIR, Farrow, ak CIC ajiste pousantaj echantiyon yo epi aplike entèpolasyon oswa desimasyon.Yon si ou vle Osilator nimerik kontwole (NCO) se tou enkli pou tradiksyon frekans.Yon fwa filtre ak kondisyone, siyal la antre nan chemen an TX, kote li se plis entèpile pa CFR a (CREST rediksyon faktè) ak DPD (dijital pre-distorsyon) blòk.Konpozan sa yo optimize ranje dinamik siyal la ak linyalize li pou transmisyon efikas.ET la (anvlòp swiv) ak BUC (blòk moute konvètisè) eleman prepare siyal la pou segondè-frekans batman.Etap la IF NCO orè siyal la nan frekans lan entèmedyè anvan li a voye nan fòma a TX ak koòdone DAC, ki sorti jiska 4 TX sous dlo a 8 DACs nan 40 liy LVDS.

Sou bò a resevwa, sistèm lan kaptire gwo vitès done ADC nan 60 liy LVDS.Done a se trete nan DC konpanse anile, Fe-AGC, chanje, epi si NCO blòk.Li Lè sa a, montan R2C ak BDC, pase nan egalizasyon, ak opsyonèlman mwen/Q koreksyon move balans, anvan kaptire final ak mezi pouvwa.Pwosesis sa a sipòte bandwidths fleksib ak pousantaj desimasyon.Nan pati anba dyagram lan, plizyè interfaces kontwòl ak senkronizasyon yo montre.Men sa yo enkli interfaces mikro pou lòd ak done opinyon, JTAG pou fè tès ak debogaj, ak SPI pou konfigirasyon.High-vitès revèy ak siyal senkronizasyon asire egzak distribisyon ant opinyon, pwosesis, ak blòk pwodiksyon.An jeneral, se achitekti GC5330/GC5337 optimisé pou transmisyon dijital wo-efikasite ak configurability fleksib pou divès kalite estanda san fil.

GC5330izev espesifikasyon

Lèt	Paramèt
Fabrikan	Texas Enstriman
Anbalaj	Grandè
Estati pati	Demode
Fonksyone	Processeur siyal dijital
RF Kalite	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Kalite aliye	Sifas mòn
Pake / Ka	484-BGA
Pake aparèy founisè	484-BGA
Nimewo pwodwi baz	GC5330

Aplikasyon GC5330izev

Sistèm kominikasyon san fil

GC5330izeV a fèt pou okipe pwotokòl san fil avanse tankou CDMA, GSM, TD-SCDMA, W-CDMA, ak WiMAX.Sa fè li yon DSP ideyal pou itilize nan estasyon baz modèn ak enfrastrikti san fil.Entegre li yo upconversion dijital ak karakteristik downconversion, ansanm ak sipò chanèl miltip, pèmèt li nan jere wideband RF pwosesis siyal avèk efikasite.Aparèy la amelyore pèfòmans nan sistèm kominikasyon san fil pa diminye kantite eleman ekstèn obligatwa ak ofri entegrite siyal siperyè.

Repeteur san fil

Nan aplikasyon pou repete san fil, GC5330izev a sèvi kòm yon pon ant resevwa ak transmèt chenn.Li bay filtraj dijital, downconversion nan siyal fèk ap rantre, ak upconversion nan siyal sortan.Sa pèmèt repetiteur siyal kominikasyon relè sou pi long distans san distòsyon.Enklizyon nan karakteristik tankou rediksyon faktè krèt ak predistorsyon dijital tou fè li trè apwopriye pou kenbe bon jan kalite transmisyon nan chemen anplifye.

Tès ak ekipman mezi

GC5330izeV a gen anpil valè nan ekipman tès ak mezi.Kapasite pwosesis wideband li yo ak manyen kanal fleksib pèmèt li simulation, pwosesis, ak analize siyal atravè divès pwotokòl san fil.Presizyon nan senkronizasyon segondè ak karakteristik avanse kondisyone siyal ede asire mezi serye ak repete nan laboratwa ak anviwònman tès jaden.

Radyo pwen-a-pwen

GC5330izeV a se byen adapte pou itilize nan pwen-a-pwen mikwo ond ak milimèt-onn lyen radyo.Nan sistèm sa yo, segondè done transmisyon pousantaj ak resepsyon mande pou DSPs ki kapab manyen lajè lajè ak senkronizasyon sere.Aparèy sa a sipòte bezwen sa yo ak efikas li yo pwosesis dijital, pèmèt kominikasyon serye nan aksè fiks san fil, rezo backhaul, oswa lyen espesyalize endistriyèl.

GC5330izev pati ki sanble

• GC5318ized

• Max2090etp+t

• GC5328izer

GC5330izev avantaj

Amelyore efikasite anplifikatè pouvwa

GC5330izeV a ofri amelyorasyon nan efikasite sistèm jeneral pa enkòpore rediksyon faktè krèt (CFR) ak predistorsyon dijital (DPD).Teknoloji sa yo travay ansanm pou redwi rapò pik-a-mwayèn (PAR) nan siyal RF ak kòrèk linearite nan anplifikatè pouvwa.Kòm yon rezilta, anplifikatè opere pi plis efikasite, diminye konsomasyon pouvwa ak jenerasyon chalè.Sa a mennen nan ekonomi pri pou operatè sistèm ak pwolonje validite a operasyonèl nan konpozan RF.

Entegrasyon sistèm fleksib

Gras a sipò li yo pou divès kalite konfigirasyon MIMO tankou 2 × 2, 4 × 4, oswa menm 4 × 8, ak konpatibilite ak plizyè estanda san fil tankou GSM, CDMA, TD-SCDMA, W-CDMA, ak WIMAX, GC5330IDEV a se èkstrèmeman versatile.Ou ka itilize yon platfòm sèl atravè diferan kalite enfrastrikti kominikasyon, diminye konpleksite devlopman, tan-a-mache, ak bezwen nan jere solisyon DSP miltip pou rezo diferan.

Redwi konte eleman ak pri

Pa entegre fonksyon pwosesis miltip tankou upconversion dijital, downconversion, ak transmèt egalizasyon nan yon aparèy sèl, GC5330izeV a minimize bezwen an pou eleman ekstèn sipòte.Sa a pa sèlman senplifye Layout PCB a, men tou diminye bòdwo-of-materyèl (BOM) depans ak anprint sistèm.Rezilta final la se yon konsepsyon plis kontra enfòmèl ant, pri-efikas ki pi fasil pou fabrike epi kenbe.

Amelyore bon jan kalite siyal ak disponiblite

Avèk bati-an pwosesis siyal avanse tankou CFR, DPD, ak transmèt egalizasyon, GC5330izeV a amelyore klè siyal ak diminye adjasan-chanèl fwit.Sa rezilta nan yon kanal kominikasyon ki pi gaya ak entèferans ki reziste, asire itilizatè yo resevwa konsistan ak-wo kalite transmisyon menm nan anviwònman dans RF oswa segondè-done-senaryo pousantaj.

GC5330izev etap pwogramasyon

1. seleksyon koòdone: Premye etap la nan pwogram GC5330izeV a enplike nan chwazi koòdone nan kominikasyon ki apwopriye yo.Aparèy sa a sipòte tou de yon inite mikro (MPU) koòdone ak yon seri koòdone periferik (SPI).Chwa a depann sou achitekti sistèm lan ak kondisyon kontwòl done yo. Koòdone nan SPI vin aktif sèlman lè EMIFENA a (koòdone memwa ekstèn pèmèt) se mete nan lojik ki ba.Ou dwe asire konfigirasyon pyès ki nan konpitè kòrèk la nan plas anvan ou kòmanse kominikasyon.Desizyon sa a detèmine kijan kòmandman kontwòl, done konfigirasyon, ak enfòmasyon sou estati yo echanj ant kontwolè a lame ak GC5330 la.

2. Konfigirasyon revèy: Yon fwa yo etabli koòdone a, pwochen etap la se configured siyal yo revèy.GC5330izeV a opere lè l sèvi avèk de revèy prensipal: Digital Pre-distòsyon revèy la (DPDCLK) ak revèy la baseband (BBCLK).Revèy sa yo kondwi tiyo a pwosesis done entèn yo.DPDCLK a sipòte frekans jiska 310 megaèrts, pandan y ap BBCLK sipòte jiska 290 megaèrts.Tou de dwe avèk presizyon configuré satisfè kondisyon yo Pleasant ak distribisyon nan estanda a gen entansyon kominikasyon san fil.Bon senkronizasyon ant domèn revèy sa yo asire ke etap yo pwosesis siyal tankou filtraj, entèpolasyon, ak fonksyon melanje fiable ak nan spesifikasyon.

3. senkronizasyon: Senkronizasyon enpòtan pou operasyon tan-aliyen atravè divès modil nan GC5330izev la.Chip la bay opinyon sync siyal SYNCA ak SYNCB, osi byen ke yon pwodiksyon senkronizasyon siyal syncout.Siyal sa yo yo te itilize aliman evènman entèn tankou mezi pouvwa, kaptire siyal, oswa DPD mete ajou.Nan milti-chip oswa sistèm milti-chanèl, pyès ki nan konpitè ekstèn oswa processeurs baseband dwe kowòdone pulsasyon senkro asire fenèt ki konsistan pwosesis.Pa pwogramasyon anrejistre yo kontwole, ou ka Customize ki jan ak ki lè deklanchman senkronizasyon rive, asire operasyon ki estab menm anba kondisyon sistèm dinamik.

4. Done fòma : GC5330izeV a ofri done fleksib opsyon fòma pou tou de transmèt li yo ak resevwa chemen.Ou dwe configured formatter nan opinyon baseband pou transmisyon ak formatter nan pwodiksyon baseband pou resepsyon.Sa a enplike nan chwazi lajè yo done ki apwopriye ak fòma, tankou seri, byte-paralèl, oswa nibble-paralèl mòd.Done kòrèk fòma asire konpatibilite ak processeur a baseband oswa FPGA manyen dijital mwen/Q sous dlo.Opsyon ankadreman pwogramasyon pèmèt pou makè aliyman Customized ak enkapsilasyon done pou sistèm ki itilize estrikti ankadreman konplèks oswa anplwaye transmisyon pete dinamik.

5. Duc ak konfigirasyon DDC: Yon gwo fonksyon nan GC5330izeV a se upconversion dijital li yo (DUC) ak Downconversion (DDC) kapasite.Blòk sa yo configuré pou jere entèpolasyon siyal, desimasyon, filtraj, ak tradiksyon frekans.Sou bò transmèt la, DUC a ogmante pousantaj la echantiyon ak orè siyal la nan gwoup la frekans vle, pare pou konvèsyon RF.Sou bò a resevwa, DDC a diminye pousantaj la echantiyon ak filtè soti eleman frekans dezire.Bon DUC ak anviwònman DDC yo bon pou optimize fidelite siyal, diminye aliasing, ak asire efikas itilizasyon Pleasant.Paramèt konfigirasyon gen ladan entèpolasyon/pousantaj desimasyon, koefisyan filtre, ak anviwònman mixer.

6. Jwenn kontwòl: Otomatik Kontwòl Otinis (AGC) nan GC5330izeV a se divize an de zòn kle: devan-fen AGC a (FEAGC) ak tounen-fen AGC a (Beagc).Blòk sa yo ede kenbe nivo siyal optimal kòm siyal deplase nan chèn nan pwosesis.FEAGC a prensipalman kontra avèk nivo siyal la fèk ap rantre, ajiste benefis yo anpeche saturation oswa taye.Beagc a konsantre sou siyal la trete, asire li rete nan espere chenn dinamik pou operasyon ki vin apre dijital.Ou dwe pwogram Limit AGC, pousantaj atak/pouri anba tè, ak jwenn etap yo okipe divès kondisyon siyal tankou manyak, entèferans, oswa chanjman nan pouvwa siyal.

7. Metering pouvwa ak konfigirasyon alam: GC5330izeV a gen ladan inite mezi pwogramasyon ki kapab siveyans nivo siyal yo.Mèt sa yo ede detekte anomali tankou pouvwa monte, gout, oswa soti-of-band emisyon.Alam pwogramasyon yo ka configuré deklanche ki baze sou papòt prereglaj, pèmèt aksyon pwoteksyon oswa korektif tankou ajisteman jwenn oswa siyal erè.Ou dwe configured blòk yo mesure pa mete gwosè fenèt pouvwa, nivo papòt, ak anviwònman filtre.Fonksyonalite sa a enpòtan nan sistèm ki mande segondè fyab, tankou estasyon baz, ki mande pou konfòmite regilasyon ak sekirite operasyonèl.

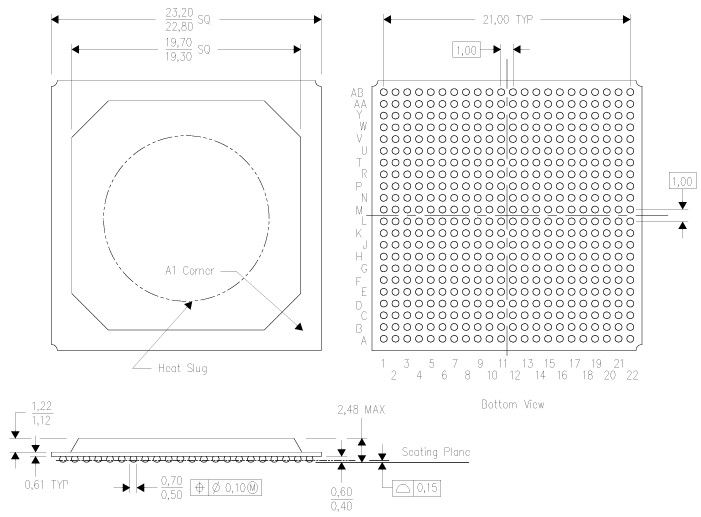

GC5330izev dimansyon anbalaj

Dimansyon pake

Paramèt	Dimansyon (mm)
Gwosè kò (an jeneral)	22.80 - 23.20
Gwosè substrate (enteryè kare)	19.30 - 19.70
Boul boul (tipik)	1
Kantite voye boul	22 × AB (etalaj kadriyaj)
Pake wotè (kò)	1.12 - 1.22
Maksimòm wotè pake (an jeneral)	2.48
Dyamèt boul	0.50 - 0.70
Wotè boul pi wo a avyon chèz	0.40 - 0.60
Tolerans dyamèt boul	± 0.10
Boul kanpe-off (avyon syèj)	0.15

Pake deskripsyon

GC5330izev manifakti

GC5330izev la manifaktire pa Texas Enstriman, yon lidè globalman ki renome nan konsepsyon an ak pwodiksyon nan analòg ak entegre semi -kondiktè pwosesis.Biwo santral li nan Dallas, Texas, Texas Enstriman (TI) gen yon repitasyon ki dire lontan pou inovasyon ak disponiblite nan endistri elektwonik la, sèvi divès sektè ki gen ladan otomobil, endistriyèl, kominikasyon, ak konsomatè elektwonik.TI se li te ye pou dosye gaya li yo nan pèfòmans-wo sikwi entegre, ak GC5330izev a egzanp ekspètiz konpayi an nan fournir konplèks solisyon radyo dijital.Avèk yon konsantre sou bon jan kalite, évolutivité, ak sipò pou estanda kominikasyon émergentes, Texas enstriman asire ke konpozan tankou GC5330izev a satisfè kondisyon yo mande nan modèn RF ak aplikasyon pou pwosesis baseband.

Konklizyon

GC5330izeV a vle di soti kòm yon solisyon-wo pèfòmans DSP Enjenieri satisfè demand yo rijid nan pwochen-jenerasyon enfrastrikti san fil.Sipò fleksib kanal li yo, blòk pwosesis entegre, ak senkronizasyon gaya fè li ideyal pou diminye konpleksite sistèm, amelyore efikasite anplifikatè pouvwa, ak amelyore fidelite siyal.Te sipòte pa Texas Enstriman 'repitasyon pou fyab ak inovasyon, GC5330izev a se yon ale-a chwa, vise yo bati évolutive ak efikas sistèm RF ak minimòm eleman sou tèt li.
