EPF8820AQC208-4 FPGA: Karakteristik, espesifikasyon, pwogramasyon, ak fich

Gid sa a se tout sou EPF8820AQC208-4, yon chip pwisan ak fleksib yo rele yon FPGA (jaden pwogramasyon pòtay etalaj).Sa a se chip itilize yo bati koutim sistèm dijital tankou sa yo ki te jwenn nan AI, 5G rezo, aparèy entelijan, ak machin faktori.Nan gid sa a, ou pral aprann ki sa chip a ka fè, karakteristik prensipal li yo, ki jan li fonksyone, ak ki jan yo pwogram li pou travay diferan.

Katalòg

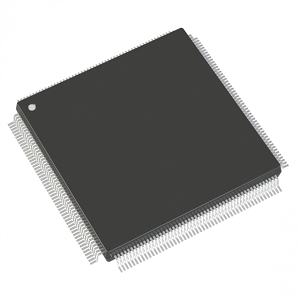

EPF8820AQC208-4 BECA

A EPF8820AQC208-4 se yon pati nan Intel a Flex 8000 seri de jaden pòtay pwogramasyon ranje (FPGAs), orijinal ki fèt nan Altera.Modèl sa a karakteristik 84 blòk etalaj lojik (Labs) epi li ofri 152 broch opinyon/pwodiksyon antoure nan yon 208-PIN kwadwilatè pake plat (QFP).Se seri sa a li te ye pou konbine achitekti a detaye ak anpil kapasite enskri nan FPGA tradisyonèl ak vitès la ak previzib reta entèrkonèksyon nan aparèy lojik pwogramasyon efase (EPLDs), fè li yon chwa versatile pou aplikasyon pou tankou pwosesis siyal dijital ak manipilasyon chemen done.Aparèy yo Flex 8000, ki gen ladan EPF8820AQC208-4 la, yo distenge pa multivolt I/O koòdone yo, pèmèt yo adapte yo ak divès kalite tension sistèm, ogmante konpatibilite sistèm ak fleksibilite.Karakteristik sa a se itil nan anviwònman konplèks dijital kote varye nivo vòltaj yo komen.Fanmi an gen ladan tou lòt modèl tankou EPF81500A, EPF81188A, EPF8820A, ak EPF8636A, tout pataje karakteristik ki sanble men pwepare pou bezwen dekale diferan.

Si ou ap chèche pran avantaj de avanse teknoloji FPGA pou biznis ou, konsidere mete yon lòd esansyèl avèk nou paske EPF8820AQC208-4 la delivre yon melanj enpresyonan nan pèfòmans ak fleksibilite.

EPF8820AQC208-4 CAD Modèl

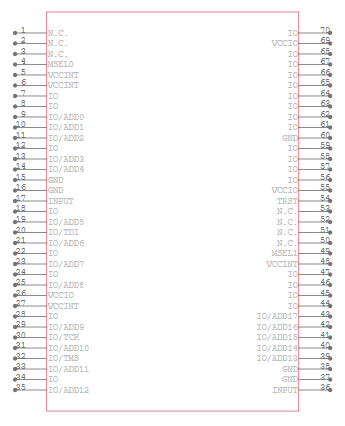

EPF8820AQC208-4 senbòl

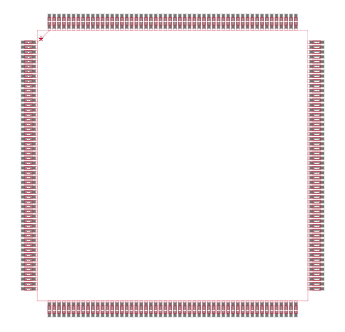

EPF8820AQC208-4 anprint

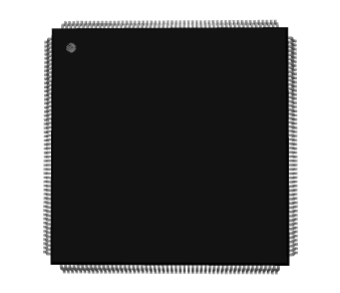

EPF8820AQC208-4 3D modèl

EPF8820AQC208-4 karakteristik

• Kapasite lojik: EPF8820AQC208-4 la ekipe ak 8,000 pòtay lojik ak 672 eleman lojik, bay yon platfòm gaya pou mete ann aplikasyon fonksyon dijital konplèks.Sa a kapasite lojik segondè pèmèt pou en konsepsyon versatile, Restoration nan nan yon pakèt domèn travay enfòmatik ak desen lojik dijital.

• Antre/pwodiksyon broch: Avèk 152 broch D '/pwodiksyon, sa a FPGA ofri opsyon koneksyon vaste, fè li trè adaptab a plizyè kondisyon entèfas.Karakteristik sa a asire ke li ka jere plizyè sous done ansanm, ideyal pou aplikasyon pou ki mande segondè koneksyon tankou sistèm telekominikasyon ak konplèks pwosesis dijital siyal.

• Blòk lojik configurable (CLBs): Aparèy la gen ladan 84 blòk lojik configurable, ki se karakteristik yo ki prensipal achitekti ki bay fleksibilite nan aplike sikwi lojik koutim.Chak CLB ka pwograme fè yon varyete de fonksyon ki lojik, ki amelyore adaptabilite FPGA a nan kondisyon pwojè espesifik.

• Vòltaj opere: Sa a FPGA opere nan yon seri vòltaj ekipman pou nan 4.75V 5.25V, aliyen ak kondisyon estanda pouvwa sistèm dijital '.Ranje sa a vòltaj asire operasyon ki estab ak konpatibilite ak tipik 5V sikwi dijital, minimize bezwen an pou eleman règleman lòt vòltaj.

• Range Tanperati: Ki fèt yo fonksyone efektivman nan yon seri tanperati ki soti nan 0 ° C a 70 ° C, EPF8820AQC208-4 la adapte pou operasyon nan pi anviwònman kontwole.Fleksibilite tanperati sa a asire pèfòmans serye nan yon varyete anviwònman, ki soti nan aplikasyon endistriyèl nan konsomatè elektwonik, kote fluctuations tanperati kapab yon enkyetid.

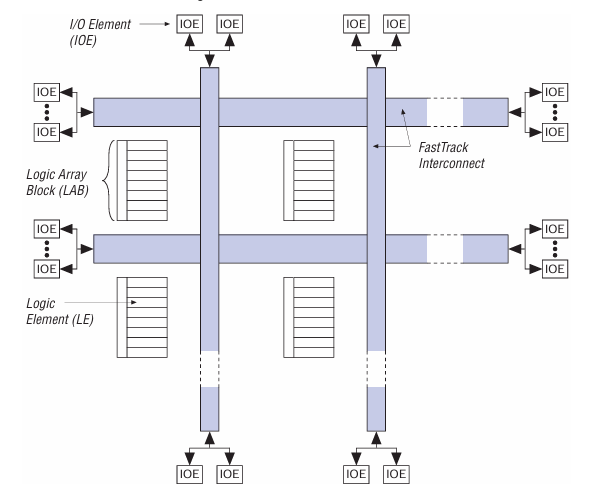

EPF8820AQC208-4 Dyagram blòk

Dyagram lan montre achitekti entèn nan Flex Flex 8000 seri FPGA a, espesyalman pou la EPF8820AQC208-4 aparèy.Nan nwayo a nan estrikti a yo se blòk etalaj lojik (laboratwa), ki se grap nan eleman lojik (LES).Laboratwa sa yo distribye atravè chip la ak sèvi kòm blòk yo bilding prensipal pou mete ann aplikasyon fonksyon lojik.Chak LE nan yon laboratwa ka fè operasyon lojik debaz, ak laboratwa yo travay ansanm aplike sistèm dijital konplèks.Ki antoure laboratwa yo se mwen/O eleman (IOES), ki yo mete sou periferik la nan aparèy la.Sa yo IOES okipe entèraksyon ki genyen ant lojik entèn ak siyal ekstèn, fè yo enpòtan pou entegre FPGA a ak lòt konpozan nan yon sistèm.IOES yo konekte ak lojik entèn nan FastTrack entèrkonèkte a, yon rezo dedye routage ki avèk efikasite lyen IOES, laboratwa, ak lòt konpozan entèn yo.Sa a konekte pèmèt siyal pou avanse pou pi rapidman atravè FPGA a, asire gwo vitès done pwosesis ak chemen kominikasyon serye.

EPF8820AQC208-4 Espesifikasyon

Lèt	Paramèt
Fabrikan	Altera/Intel
Seri	Flex 8000
Anbalaj	Plato
Estati pati	Demode
Kantite laboratwa/CLBS	84
Kantite eleman lojik/selil	672
Kantite I/O	152
Kantite pòtay	8000
Vòltaj - Pwovizyon pou	4.75V ~ 5.25V
Kalite aliye	Sifas mòn
Tanperati opere	0 ° C ~ 70 ° C (TA)
Pake / Ka	208-BFQFP
Pake aparèy founisè	208-PQFP (28x28)
Nimewo pwodwi baz	EPF8820

EPF8820AQC208-4 Aplikasyon

Entèlijans atifisyèl (AI)

FPGA a se itilize nan AI pou akselere algoritm aprantisaj machin ak pèmèt efikas en rezo en.Kapasite li nan rapidman rkonfigurasyon pèmèt li pou adapte yo ak diferan modèl AI ak travay, fè li yon eleman enpòtan nan devlope aplikasyon pou AI reponn.

5G Teknoloji

Nan kominikasyon yo 5G, EPF8820AQC208-4 kapasite yo pwosesis gaya yo se gwo pou jere pwotokòl konplèks ak manyen komèsan gwo nan done yo.Sa fè li ideyal pou estasyon baz ak enfrastrikti rezo ki mande pou pwosesis done gwo vitès ak pèfòmans.

Nwaj informatique

FPGA a ap travay nan anviwònman nwaj informatique amelyore vitès done pwosesis ak amelyore efikasite kantite travay.Adaptabilite li yo nan manyen travay paralèl fè li yon chwa ekselan pou akselere aplikasyon pou nwaj ki baze sou ak sèvis yo.

Teknoloji san fil

Li se entegral nan sistèm kominikasyon san fil, sipòte yon seri de teknoloji soti nan Wi-Fi nan rezo avanse selilè.Kapasite FPGA a pou trete pwotokòl kominikasyon miltip ansanm fè li bezwen pou devlopman ak amelyorasyon nan aparèy san fil.

Kontwòl endistriyèl

Nan anviwònman endistriyèl yo, yo itilize EPF820AQC208-4 nan sistèm automatisation kote presizyon ak disponiblite yo enpòtan.Li fasilite kontwòl la ak siveyans nan pwosesis endistriyèl, kontribiye nan ogmante efikasite ak sekirite nan anviwònman fabrikasyon.

Entènèt bagay sa yo (IoT)

FPGA a jwe yon wòl nan enfrastrikti IoT pa pwosesis ak analize done ki sòti nan yon foul moun nan detèktè ak aparèy.Kapasite sa a se kle pou pèmèt lavil entelijan, kay entelijan, ak lòt aplikasyon IoT kote rapid pran desizyon ki baze sou done Capteur obligatwa.

Ekipman medikal

Nan jaden medikal la, EPF8820AQC208-4 la amelyore kapasite yo nan ekipman dyagnostik ak D ', osi byen ke sistèm siveyans pasyan yo.Pouvwa pwosesis li yo asire analiz rapid ak egzat nan diagnostics medikal ak tretman.

EPF8820AQC208-4 Pati ki sanble

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 avantaj

Kapasite pwosesis paralèl

EPF8820AQC208-4 èksèl nan anviwònman ki egzije operasyon similtane miltip akòz achitekti pwosesis paralèl nannan li yo.Kapasite sa a pèmèt li pèfòme mikrokontroleur tradisyonèl ak processeurs ki travay sou travay sekans, fè li ideyal pou aplikasyon pou tankou pwosesis videyo, manipilasyon done konplèks, ak siveyans sistèm.

Pyès ki nan konpitè rkonfigurabilite

Youn nan exceptionnelles FPGA a se kapasite li yo dwe konfigure apre deplwaman.Sa a reconfigurability vle di ke ou ka mete ajou fonksyonalite aparèy la ak adapte yo ak nouvo estanda oswa pwotokòl san yo pa bezwen an pou ranplasman pyès ki nan konpitè.Fleksibilite sa a gen anpil valè nan endistri kote avansman teknolojik yo rapid ak souvan, sa ki pèmèt pou sèvis piblik pwolonje aparèy ak pwoteksyon envestisman.

Pèrsonalizasyon pou aplikasyon espesifik

Aparèy la pèmèt pou personnalisation gwo twou san fon satisfè egzak itilizatè oswa aplikasyon-espesifik kondisyon.Ou ka pwogram FPGA a fè fonksyon lojik espesyalize, optimize aparèy la pou travay espesifik, ki an vire amelyore tou de pèfòmans ak efikasite.Nivo sa a nan personnalisation se yon avantaj nan aplikasyon pou koutim ak Tanporèman nich kote koupe-etajè solisyon yo ki pa apwopriye.

Rapid Prototype ak Devlopman

EPF8820AQC208-4 la sipòte pwototip rapid, sa ki pèmèt yo repete ak rafine desen yo byen vit.Sa a kapasite devlopman rapid diminye tan-a-mache pou nouvo pwodwi ak pèmèt konpayi yo reponn plis rapidman nan bezwen mache oswa orè teknolojik.Li se yon avantaj nan sektè konpetitif kote yo te premye ka defini lidèchip mache.

Entegrasyon nan fonksyon miltip

Avèk kapasite lojik sibstansyèl li yo ak anpil opsyon I/O, FPGA a ka entegre fonksyon miltip sou yon chip sèl.Entegrasyon sa a diminye bezwen pou plizyè eleman distenk, senplifye konsepsyon, diminye anprint kenkayri, ak potansyèlman bese depans yo.Entegrasyon sa a se benefisye nan kreye plis kontra enfòmèl ant ak efikas aparèy elektwonik, patikilyèman nan elektwonik ak sistèm entegre.

EPF8820AQC208-4 Pwogramasyon Etap

1. Design antre: Etap sa a enplike nan defini sikwi yo lojik ak fonksyonalite sistèm ki FPGA a pral aplike.Ou ka itilize diferan metòd tankou kaptire schematic, pyès ki nan konpitè deskripsyon lang tankou AHDL, VHDL, oswa Verilog, ak ond koreksyon.Max+Plus lojisyèl Devlopman II Altera a bay zouti pou tout metòd sa yo, fasilite antre a ak òganizasyon nan konsepsyon ou.

2. Konpilasyon ak sentèz: Apre yo fin konsepsyon an antre nan, li bezwen yo dwe konpile ak sentèz.Pwosesis sa a enplike nan tradui konsepsyon an wo nivo nan yon fòma ki kat sou etalaj fizik FPGA a nan blòk lojik ak achitekti routage.Zouti nan sentèz nan Max+Plus II chèk pou erè ki lojik, optimize konsepsyon an pou vitès ak zòn, ak prepare li pou aplikasyon an fizik sou FPGA la.

3. Simulation ak distribisyon analiz: Anvan pwogram fizikman FPGA a, li enpòtan pou simulation konsepsyon an pou asire li konpòte li jan yo te espere a.Simulation ede verifye fonksyonèl Correct ak analiz distribisyon, ki asire ke tout operasyon nan FPGA a satisfè kontrent yo distribisyon espesifye.Etap sa a ede nan idantifye ak repare erè anvan konfigirasyon, ekonomize tan ak resous ki enplike nan debogaj pòs-konfigirasyon.

4. Konfigirasyon done jenerasyon: Yon fwa yo verifye konsepsyon an ak pare, pwochen etap la se jenere done yo konfigirasyon.Done sa a se yon dosye binè ki gen tout enfòmasyon ki nesesè nan konfigirasyon blòk lojik FPGA a ak connectivities selon konsepsyon an.Se dosye sa a ki te pwodwi pa lojisyèl an devlopman ak se itilize nan pwogram FPGA la.

5. Aparèy konfigirasyon : Yon fwa done yo konfigirasyon prepare, EPF8820AQC208-4 FPGA a ka pwograme lè l sèvi avèk divès metòd ki adapte a kondisyon sistèm diferan.Konfigirasyon aktif seri a (AS) pèmèt FPGA a kontwole pwosesis la, konekte dirèkteman nan yon aparèy konfigirasyon seri.Altènativman, nan aktif paralèl moute/desann (APU/APD) metòd la, FPGA a chaje done ki sòti nan yon aparèy konfigirasyon paralèl, aktivman jere koule nan done yo.Pou dispozitif ki pi senp, opsyon pasif seri (PS) pèmèt yon kontwolè ekstèn voye done seri dirèkteman nan FPGA a san yo pa entèvansyon li yo nan pwosesis la kontwòl.Anfen, pasif paralèl synchronous/asenkron (P/PPA) apwòch la sèvi ak yon otobis done paralèl kontwole pa yon kontwolè ekstèn nan pwogram FPGA la.Se seleksyon an nan yon konplo konfigirasyon prensipalman dikte nan bezwen yo aplikasyon espesifik ak resous ki disponib nan achitekti nan sistèm, asire fleksibilite ak adaptabilite nan deplwaman FPGA.

7. Nan-sistèm rkonfigurasyon: Karakteristik sa a pèmèt pou FPGA a dwe reprogramasyon pandan ke li toujou fonksyone nan sistèm lan.Sa a se itil pou aplikasyon pou ki mande pou dènye san yo pa D 'oswa pou sistèm ki dwe adapte yo ak fonksyonalite nouvo san yo pa chanjman kenkayri.Li enplike swa pasyèlman oswa konplètman konfigirasyon FPGA a pa loading nouvo done konfigirasyon pandan y ap kenbe sistèm nan aktif.

EPF8820AQC208-4 Dimansyon anbalaj

• Kalite pake: 208-PIN PQFP (plastik kwadwilatè plat pake)

• Gwosè pake: 28 mm x 28 mm

• Kalite aliye: Sifas mòn

EPF8820AQC208-4 manifakti

EPF8820AQC208-4 la manifaktire pa Intel, apre akizisyon li yo nan Altera Corporation nan 2015. Originally devlope pa Altera kòm yon pati nan Flex 8000 seri a nan FPGAs, aparèy sa a reflete eritaj Altera a nan pwodwi fleksib, dansite-wo pwogramasyon aparèy lojik pwepare pou desen koutim dijital.Apre akizisyon a, Intel Integrated Integrated Altera a liy pwodwi nan gwoup solisyon pwogramasyon li yo, asire kontinye sipò ak avansman nan teknoloji FPGA anba mak la Intel.Kòm yon rezilta, EPF8820AQC208-4 la se kounye a ofisyèlman rekonèt kòm yon pwodwi Intel FPGA, byenke li konsève nimewo orijinal li yo Altera pati.

Konklizyon

EPF8820AQC208-4 la vle di soti kòm yon solisyon fleksib ak pwisan pou sistèm dijital modèn ki mande pwosesis segondè-vitès, sistèm-nivo entegrasyon, ak reconfigurability jaden.Te sipòte pa eritaj Intel a ak ekselans konsepsyon Altera a, li sipòte aplikasyon pou divès soti nan aprantisaj machin nan kominikasyon san fil ak automatisation endistriyèl.Gid sa a ekipe Sur nan swe kapasite sa a plen FPGA a, si ou se prototip, pwodiksyon dekale, oswa optimize avanse workflows dijital.

Fich pdf

EPF8820AQC208-4 fich:

Flex 8000.pdf
