EP20K100EFC324-1X FPGA: Karakteristik, espesifikasyon, aplikasyon, ak gid pwogramasyon

EP20K100EFC324-1X la se yon chip pwogramasyon (FPGA) soti nan Intel a Altera APEX-20KE ® seri.Li fèt pou okipe sikwi dijital konplèks ak sipòte pwosesis done gwo vitès.Gid sa a eksplike karakteristik li yo, espesifikasyon, ki jan yo pwogram li, ak avantaj li yo, fè li yon resous itil pou tout moun.

Katalòg

Ep20K100EFC324-1X Apèsi sou lekòl la

A Ep20K100EFC324-1X se yon pati nan Intel a Altera APEX-20KE ® seri, yon jaden pwogramasyon pòtay etalaj (FPGA) pwepare pou segondè-dansite aplikasyon pou lojik ki nesesè pou sofistike sistèm-sou-yon-pwojeksyon-Chip (SOPC) entegrasyon.Se aparèy sa a distenge pa entegrasyon li yo nan 4,160 eleman lojik oswa selil ak 416 blòk etalaj lojik (Labs), ki fasilite sibstansyèl configurability pou divès kalite desen sikwi dijital.Li tou gen anpil yon kantite lajan konsiderab nan entegre memwa akomode mande kondisyon depo done nan FPGA la.Pli lwen amelyore adaptabilite aplikasyon li yo, EP20K100EFC324-1X la sipòte 246 I/O broch epi li ofri yon konte pòtay sibstansyèl nan apeprè 263,000 pòtay ekivalan, opere avèk efikasite ant 1.71V a 1.89V.Li se pake nan yon 324-boul amann-pitch boul etalaj (FBGA), ki ede nan entegrasyon gaya fizik nan asanble elektwonik.

EP20K100EFC324-1X la se chwa pafè a lè ou pare pou mete lòd esansyèl avèk nou pou pwojè ou oswa liy pwodwi yo.

Ep20K100EFC324-1X CAD Modèl

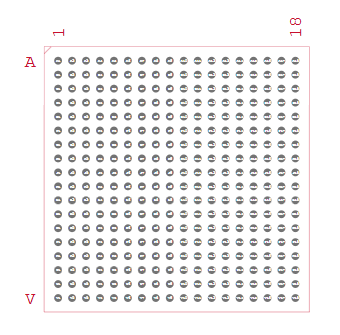

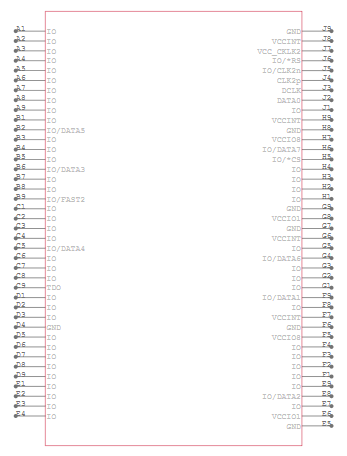

EP20K100EFC324-1X senbòl

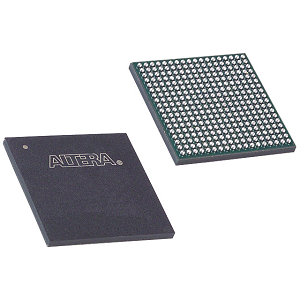

EP20K100EFC324-1X

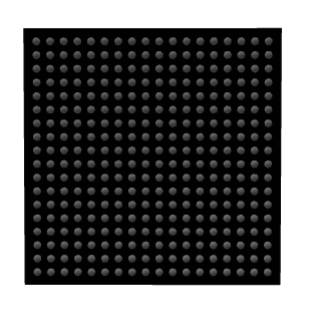

EP20K100EFC324-1X 3D modèl

EP20K100EFC324-1X karakteristik

• Segondè dansite lojik: FPGA a ekipe ak 4,160 eleman lojik (LES) ak 416 blòk etalaj lojik (laboratwa).Sa a dansite segondè nan selil lojik pèmèt pou konsepsyon an ak ekzekisyon nan konplèks sikwi dijital ak sistèm nan yon chip sèl, fè li ideyal pou aplikasyon pou ki mande gaya kapasite lojik pwosesis.

• Embedded memwa: Ofri 53,248 Bits RAM, sa a FPGA bay sibstansyèl resous memwa entegre.Karakteristik sa a se bon pou aplikasyon pou ki mande pou vit done depo ak Rekipere, sa ki pèmèt pou manyen efikas nan done-entansif travay.

• Anpil kapasite I/O: Avèk 246 D '/pwodiksyon broch, EP20K100EFC324-1X a asire koneksyon konplè ak opsyon entèfas.Sa a gwo ranje nan I/O kapasite pèmèt li fasil konekte ak yon foul moun nan aparèy ekstèn ak sistèm, amelyore sèvis piblik li yo nan asanble elektwonik konplèks.

• Multi-vòltaj sipò: Aparèy la sipòte yon seri vòltaj debaz nan 1.71V 1.89V ak karakteristik multivolt ™ I/O entèfas.Sa pèmèt FPGA a konpatib ak lòt konpozan elektwonik ki opere nan divès nivo lojik, ki gen ladan 1.8V, 2.5V, 3.3V, ak 5.0V, bay gwo fleksibilite nan konsepsyon sistèm lan.

Ep20K100EFC324-1X Dyagram blòk

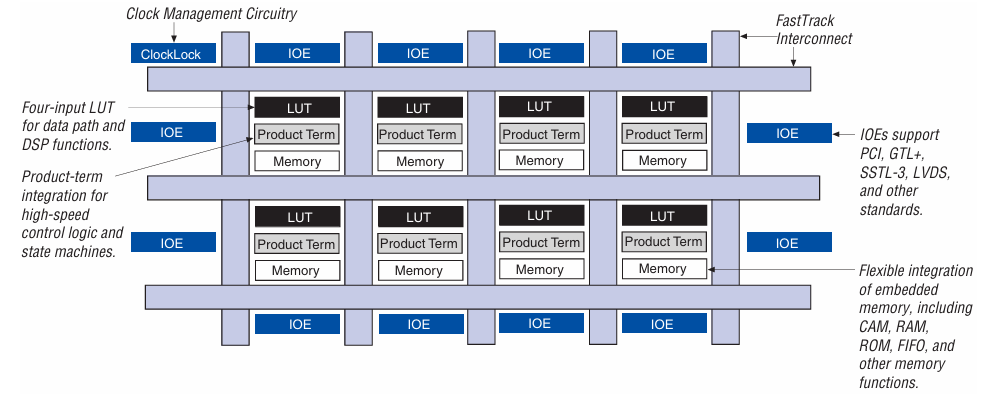

A Ep20K100EFC324-1X Dyagram blòk reprezante estrikti entèn nan yon aparèy FPGA (jaden pwogramasyon pòtay), ki montre divès kalite inite fonksyonèl li yo.Dyagram lan konsiste de blòk lojik konekte, eleman memwa, jesyon revèy, ak eleman I/O.Nan nwayo a nan konsepsyon an yo Blòk etalaj lojik (Laboratwa), ki gen ladan Gade tab (LUTS) ak pwodwi-tèm ki baze sou lojik.Eleman sa yo pèmèt aplikasyon lojik fleksib, fè FPGA a apwopriye pou gwo-vitès lojik kontwòl, machin eta a, ak fonksyon DSP.A Fasttrack konekte Ofri yon chemen kominikasyon gwo vitès ant eleman lojik, asire efikas routage siyal nan tout aparèy la.A Revèy jesyon sikwiyè , ki gen ladan karakteristik nan clocklock, asire operasyon serye ak senkronize pa estabilize ak distribye siyal revèy atravè FPGA la.A Eleman Antre/Sòti (Ioes), pozisyone alantou twal la FPGA, sèvi kòm interfaces pou kominikasyon ekstèn.Ioes sa yo sipòte plizyè pwotokòl endistri-estanda tankou Pmi, GTL+, Sstl-3ak LVD, pèmèt FPGA a koòdone ak yon varyete de sistèm ekstèn.IOE sa yo asire konpatibilite ak diferan nivo vòltaj ak estanda siyal, amelyore adaptabilite FPGA a nan aplikasyon entegre. Blòk memwa entegre Bay solisyon depo fleksib nan FPGA la.Eleman memwa sa yo ka fonksyone kòm Kontni memwa adressable (Cam), Memwa aksè o aza (Ram), Li-sèlman memwa (Rom), Premye-an-premye-soti (FIFO) tanpon, ak lòt estrikti memwa.Kapasite nan entegre memwa dirèkteman nan twal la FPGA amelyore efikasite pwosesis done, diminye depandans memwa ekstèn ak latansi.

EP20K100EFC324-1X

Lèt	Paramèt
Fabrikan	Intel
Seri	APEX-20KE®
Anbalaj	Plato
Estati pati	Demode
Kantite laboratwa/CLBS	416
Kantite eleman lojik/selil	4160
Total Bits Ram	53248
Kantite I/O	246
Kantite pòtay	263000
Vòltaj - Pwovizyon pou	1.71V ~ 1.89V
Kalite aliye	Sifas mòn
Tanperati opere	0 ° C ~ 85 ° C (TJ)
Pake / Ka	324-BGA
Pake aparèy founisè	324-FBGA (19x19)
Nimewo pwodwi baz	EP20K100

EP20K100EFC324-1X

Rezo ak kominikasyon

FPGA sa a se ideyal pou ekipman rezo tankou routeurs ak switch, kote li jere done routage, pwosesis siyal, ak manyen pwotokòl.Gwo dansite lojik li yo ak anpil kapasite I/O pèmèt li sipòte konplèks, gwo vitès operasyon done yo egzije nan enfrastrikti kominikasyon modèn.

Sistèm kontwòl endistriyèl

Nan sektè endistriyèl la, EP20K100EFC324-1X la èksèl nan sistèm automatisation.Pwogramasyon li yo ak kapasite pwosesis gaya pèmèt egzak kontwòl ak siveyans pou amelyore efikasite operasyonèl ak disponiblite nan pwosesis manifakti.

Elektwonik otomobil

FPGA a sèvi kòm yon eleman nan aplikasyon otomobil, patikilyèman nan avanse chofè-asistans sistèm (ADAS) ak nan-machin enfotainment sistèm yo.Li bay pouvwa a pwosesis ki nesesè yo ak adaptabilite okipe done ak sipòte fonksyonalite yo sofistike ki nesesè nan machin modèn.

Elektwonik konsomatè yo

Akòz fleksibilite li yo ak pèfòmans segondè, EP20K100EFC324-1X la tou yo te jwenn nan konsomatè elektwonik tankou televizyon definisyon-wo ak consoles Gaming.Li sipòte fonksyonalite konplèks ak SIDA nan rakousi sik devlopman pwodwi, satisfè demann lan vit-ritm nan mache a elektwonik konsomatè yo.

Aparèy medikal

Nan jaden medikal la, FPGA sa a kontribye nan fonctionnalités nan ekipman D 'medikal ak zouti dyagnostik.Kapasite li nan pwosesis done nan vitès ki wo asire ke aparèy sa yo ka delivre egzat ak alè rezilta dyagnostik pou tretman efikas medikal ak D '.

EP20K100EFC324-1X Pati ki sanble

• EP20K100EFC144-3

• Ep20K100EFC144-2

• Ep20K100EFC324-2

EP20K100EFC324-1X etap pwogramasyon

Pou efektivman pwogram EP20K100EFC324-1X la, yon manm nan APEX-20KE ® FPGA seri Altera a, li enpòtan yo swiv yon sekans estriktire nan etap.Pwosesis sa a asire ke se konsepsyon ou avèk efikasite tradui nan yon fòma ki FPGA a ka egzekite.Anba a, mwen dekri yon apwòch detaye sou pwogramasyon sa a modèl FPGA, entegre etap ak modifikasyon espesifik nan aparèy sa a.

1. Design antre

Kòmanse pa kreye konsepsyon lojik dijital ou.Itilize Lang Deskripsyon Materyèl (HDLs) tankou VHDL oswa Verilog, ki pèmèt ou dekri fonctionnalités pyès ki nan konpitè ak lojik nan sistèm ou an.Zouti tankou Quartus II Altera a ofri yon anviwònman konplè pou ekri, tès, ak konpile kòd HDL ou.Asire ke konsepsyon ou se modilè, fè li pi fasil debug ak echèl.

2. sentèz

Yon fwa antre konsepsyon ou an konplè, pwochen etap la se sentèz, kote se kòd la HDL tradui nan yon netlist.Sa a netlist reprezante lis la konekte nan pòtay, baskile-flops, ak lòt eleman pyès ki nan konpitè ki fè moute konsepsyon ou.Pandan sentèz, se kòd la optimisé pou achitekti a espesifik nan EP20K100EFC324-1X la, asire ke konsepsyon an itilize resous FPGA a efektivman.Zouti tankou Synplify Pro oswa zouti nan sentèz nan Quartus II ka itilize pou objektif sa a.Li enpòtan yo konsantre sou optimize konsepsyon ou a satisfè distribisyon ak kontrent resous.

3. Aplikasyon

Apre sentèz, aplikasyon pran plas.Etap sa a enplike nan kat netlist la nan kenkayri aktyèl la FPGA.Li gen ladan plasman nan eleman yo lojik nan FPGA a ak routage nan koneksyon ki genyen ant yo.Lojisyèl an Quartus II fasilite pwosesis sa a nan zouti aplikasyon li yo, ki jere plasman an ak routage satisfè vitès yo revèy vle ak mesures pèfòmans.Pandan aplikasyon an, ou ka bezwen repekte sou konsepsyon ou ki baze sou fidbak la soti nan zouti analiz distribisyon asire ke tout kondisyon pèfòmans yo satisfè.

4. Jenerasyon Bitstream

Apre aplikasyon siksè, faz nan pwochen ap génération Bitstream la.Sa a se dosye a binè ki pral chaje sou FPGA la.Bitstream a gen done configuré pou chak eleman pwogramasyon nan FPGA a, mete kanpe aparèy la fè fonksyon yo tankou pou chak konsepsyon ou.Lojisyèl an Quartus II ka jenere sa a Bitstream, ki se Lè sa a, pare yo dwe telechaje nan FPGA la.

5. Pwogramasyon FPGA la

Etap final la se pwogram FPGA a ak Bitstream la pwodwi.Sa a ka fè lè l sèvi avèk yon pwogramè pyès ki nan konpitè konpatib ak EP20K100EFC324-1X la, tankou boutfeu a USB.Konekte pwogramè a nan tablo devlopman ou kote FPGA a monte epi sèvi ak zouti pwogramè Quartus II pou transfere Bitstream nan FPGA.Etap sa a pral chaje konsepsyon ou sou FPGA a, epi li pral kòmanse opere dapre lojik la defini nan kòd HDL ou.

EP20K100EFC324-1X avantaj

Segondè entegrasyon

EP20K100EFC324-1X la ofri kapasite entegrasyon segondè akòz gwo kantite li yo nan eleman lojik ak memwa entegre.Entegrasyon sa a pèmèt pou konsolidasyon nan fonksyonalite miltip nan yon aparèy sèl.Kòm yon rezilta, sistèm yo ka senplifye, diminye konte a eleman an jeneral, espas fizik yo mande yo, ak pwen potansyèl nan echèk nan desen elektwonik.

Aplikasyon lojik fleksib

Achitèk nan EP20K100EFC324-1X la sipòte tou de gade-up tab (LUT) ak pwodwi-tèm ki baze sou lojik.Sa a fleksibilite nan aplikasyon lojik pèmèt yo optimize FPGA a pou nan yon pakèt domèn aplikasyon pou, ki soti nan pòtay lojik senp nan sikwi konbinezon konplèks.Li bay yon avantaj an tèm de adaptabilite konsepsyon ak kapab akomode yon espèk laj nan fonksyonalite dijital.

Avanse estrikti konekte

Prezante yon estrikti konekte yerarchize, FPGA a gen ladan lokal, Megalab ™, ak FastTrack ® entèrkonèksyon.Resous sa yo routage espesyalize amelyore efikasite siyal routage ak amelyore pèfòmans an jeneral nan aparèy la.Estrikti sa a avanse entè-koneksyon se yon bon bagay pou desen ki mande pou gwo vitès transmisyon done ak latansi ki ba, fè ideyal la FPGA pou pèfòmans-wo informatique ak telekominikasyon yo.

Jesyon revèy

EP20K100EFC324-1X la enkòpore ClockLock ak Clockboost teknoloji, ki ede nan jesyon revèy efikas.Karakteristik sa yo ede nan kenbe entegrite nan nan siyal la revèy nan tout FPGA a, diminye jitter ak amelyore fyab siyal.Se jesyon revèy efikas ki nesesè pou sikwi senkronik dijital, asire operasyon ki estab ak previzib nan tout kondisyon anviwònman an.

Konsepsyon fleksibilite

Nati a pwogramasyon nan EP20K100EFC324-1X la pèmèt yo tayè pyès ki nan konpitè a bezwen espesifik ak rkonfigurasyon FPGA a pou aplikasyon pou diferan oswa dènye.Fleksibilite sa a vle di ke yon sèl FPGA ka itilize nan tout pwojè miltip, ki se benefisye nan yon jaden flè dinamik teknolojik kote kondisyon ka chanje rapidman.

Pwototip rapid

FPGAs tankou EP20K100EFC324-1X la pèmèt pwototip rapid nan sikwi dijital.Ou ka devlope ak repekte desen byen vit san yo pa tan yo plon long ki asosye ak koutim devlopman ASIC.Kapasite sa a byen vit modèl ak tès desen nouvo akselere pwosesis la devlopman, ki mennen ale nan pi vit inovasyon ak pi kout tan-a-mache.

Pri efikasite

Entegre plizyè fonksyon nan yon sèl FPGA diminye bezwen an pou plis konpozan disrè, ki ka mennen nan ekonomi pri nan tou de akizisyon ak asanble.Entegrasyon sa a tou senplifye pwosesis manifakti a epi yo ka diminye konpleksite nan sistèm an jeneral, ki mennen ale nan pi ba antretyen ak depans ajou sou lifecycle pwodwi a.

Sipò alontèm

Aspè a rkonfigurabl nan EP20K100EFC324-1X la asire ke pyès ki nan konpitè ka mete ajou ranje pinèz, amelyore pèfòmans, oswa ajoute karakteristik nouvo san yo pa egzije chanjman pyès ki nan konpitè fizik.Sa a sipò alontèm ak adaptabilite pwoteje envestisman ak pèmèt aparèy yo rete enpòtan kòm nouvo estanda ak teknoloji sòti.

EP20K100EFC324-1X Dimansyon anbalaj

EP20K100EFC324-1X la se yon FPGA ki soti nan seri APEX-20KE® Altera a, loje nan yon 324-boul amann-pitch boul etalaj (FBGA) pake.Dimansyon anbalaj li yo se jan sa a:

• Anplasman: 1 mm

• Longè × lajè: 19 mm × 19 mm

• Zòn: 361 mm²

EP20K100EFC324-1X manifakti

EP20K100EFC324-1X la se yon modèl ki soti nan seri APEX-20KE® nan jaden pòtay pwogramasyon (FPGAs) orijinal devlope pa Altera.Apre akizisyon Intel nan Altera nan 2015, sa a FPGA ak lòt pwodwi Altera te vin yon pati nan vaste Intel a pwogramasyon solisyon dosye.Kòm yon rezilta, Intel Kontinye sipòte liy pwodwi Altera a pandan y ap entegre yo ak pwòp ofrann teknoloji avanse yo.Malgre ke EP20K100EFC324-1X la te klase kòm demode e se pa nan pwodiksyon, se eritaj li yo konsève anba Intel, ki rekòmande pou plus modèl FPGA pou aplikasyon pou aktyèl asire sipò alontèm ak disponiblite.

Konklizyon

EP20K100EFC324-1X la se yon FPGA pwisan ak fleksib ki pèmèt yo kreye ak tès koutim sikwi dijital.Li ofri pèfòmans segondè, bati-an memwa, ak sipò milti-vòltaj, fè li itil nan anpil endistri yo.Gid sa a te pran ou nan karakteristik prensipal yo, konsepsyon, ak etap nan pwogram sa a FPGA nan yon fason ki senp, konsa ou ka fasilman konprann epi sèvi ak li.
