EPM3064ATC44-10 CPLD: Karakteristik, espesifikasyon, aplikasyon, ak pwogramasyon ISP

EPM3064ATC44-10 a soti nan Intel a Max® 3000A seri se yon zouti pwisan pou pwojè dijital.Aparèy sa a se rapid, fleksib, epi li sèvi ak ti kras pouvwa, fè li pafè pou nan yon pakèt domèn itilizasyon.Gid sa a ale nan tout bagay ou bezwen konnen sou EPM3064ATC44-10 a, ki soti nan sa li ka fè ki jan yo mete l 'kanpe, ede ou amelyore sistèm elektwonik yo.

Katalòg

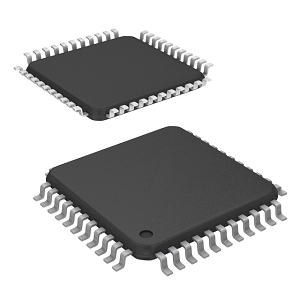

EPM3064ATC44-10 Deskripsyon

A EPM3064ATC44-10 Soti nan seri Intel a Max® 3000A reprezante yon pwisan konplèks aparèy lojik pwogramasyon (CPLD) ki fèt pou nan yon pakèt domèn aplikasyon dijital.Avèk 64 macrocells, se aparèy sa a optimisé pou repons rapid ak yon reta pwopagasyon maksimòm de 10 nanoseconds, asire pèfòmans efikas.Li opere sou yon vòltaj ekipman pou 3.3V, loje nan yon pake 44-PIN kwadwilatè pake plat (TQFP) pake, apwopriye pou aplikasyon pou komèsyal nan yon seri tanperati nan 0 ° C a 70 ° C.Nimewo a pati EPM3064ATC44-10 ankapsule konsepsyon li yo ak fonctionnalités: EPM Pou seri a Max® nan CPLDS, 3064 endike modèl la espesifik ak 64 macrocells, Youn pou teknoloji avanse 3.3v la, T pou pake a TQFP, ak C44 konfime konte a PIN ak espesifikasyon tanperati.Sifiks la-10 vle di klas vit vitès li yo ak reta minim.Aparèy sa a se yon solisyon pafè pou entegre SSI, MSI, ak fonksyon lojik LSI, konpatib ak 100% imitasyon TTL.Li sipòte yon entegrasyon san pwoblèm nan aparèy divès sòti nan pal, gal, ak 22v10s Mach ak aparèy PLSI, fè li trè versatile.Disponib nan plizyè opsyon pake tankou PLCC, PQFP, ak TQFP, seri a MAX® 3000A ofri fleksibilite konsepsyon nan tout aplikasyon pou divès kalite.

Si ou ap chèche ajou sistèm dijital ou a ak aparèy lojik serye ak efikas, envesti nan EPM3064ATC44-10 la nan esansyèl se yon mouvman entelijan.Li se yon desizyon ki asire tou de pèfòmans fò ak solid rentabilité.

EPM3064ATC44-10 CAD Modèl

EPM3064ATC44-10 anprint

EPM3064ATC44-10 3D Modèl

EPM3064ATC44-10 Karakteristik

• 64 Macrocells: Sa a CPLD gen 64 inite lojik configurable yo rele MacroCells.Chak MacroCell ka endividyèlman pwograme fè operasyon lojik konplèks, pèmèt aparèy la okipe yon gran varyete fonksyon dijital ak pwosesis.

• Gates ka itilize: Aparèy la ofri apeprè 1,250 pòtay ka itilize.Mezi sa a nan konpleksite endike kantite lajan an nan entegrasyon lojik posib nan CPLD a, sa ki pèmèt li sipòte tou de senp ak konplèks sikwi dijital efektivman.

• Maksimòm frekans opere: EPM3064ATC44-10 a ka opere nan yon frekans maksimòm de 222.2 megaèrts.Sa a frekans segondè fasilite vitès pwosesis pi vit, fè li ideyal pou aplikasyon pou ki mande fwa repons rapid ak gwo vitès operasyon done.

• Reta pwopagasyon: Prezante yon reta pwopagasyon ki ba nan tankou ti kòm 4.5 nanoseconds, sa a CPLD minimize reta nan tan nan transmisyon siyal soti nan opinyon nan pwodiksyon, amelyore pèfòmans sistèm jeneral ak reyaksyon.

• Ekipman pou vòltaj: Li opere sou yon vòltaj ekipman pou 3.3V, ak yon seri ki akseptab soti nan 3.0V 3.6V.Sa a ranje vòltaj bay fleksibilite nan kondisyon ekipman pou pouvwa, fè li konpatib ak yon varyete de sistèm dijital.

• Mwen/o broch: Aparèy la gen ladan 34 broch opinyon/pwodiksyon, sa ki pèmèt pou koneksyon vaste ak lòt konpozan nan yon sistèm dijital.Sa yo broch fasilite transfè a nan done nan ak soti nan CPLD a, sipòte yon etalaj gwo nan fonksyonalite entèfas.

• Kalite pake: Loje nan yon 44-PIN mens kwadwilatè pake plat (TQFP), EPM3064ATC44-10 a ofri yon faktè fòm kontra enfòmèl ant ki benefisye pou aplikasyon pou kote espas se nan yon prim, san yo pa konpwomèt sou kantite I/O opsyon.

• Ranje tanperati opere: Ki fèt yo opere nan yon seri tanperati komèsyal nan 0 ° C a 70 ° C, sa a CPLD se apwopriye pou nan yon pakèt domèn anviwònman, asire pèfòmans serye nan kondisyon tipik endistriyèl.

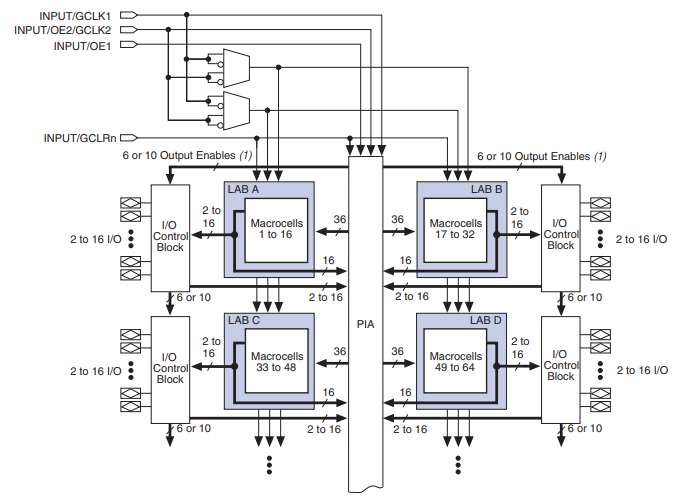

EPM3064ATC44-10 Dyagram blòk

Dyagram nan blòk pou EPM3064ATC44-10 a bay yon reprezantasyon vizyèl nan achitekti entèn li yo, en eleman yo fonksyonèl ak konèksyon yo.Nan nwayo a nan konsepsyon an yo se kat blòk etalaj lojik (laboratwa) ki make A, B, C, ak D, chak ki gen 16 macrocells pou yon total de 64 macrocells.Laboratwa sa yo ki konekte nan yon santral pwogramasyon pwogramasyon (PIA), ki fasilite routage nan siyal ant laboratwa yo ak blòk yo kontwòl I/O.PIA a asire ke entrain yo, rezilta yo, ak lojik entèn ka kominike avèk efikasite ak fleksiblman.Chak laboratwa plis konekte ak blòk kontwòl respektif I/O li yo, ki okipe jiska 16 I/O broch.Sa yo blòk I/O jere entèraksyon ki genyen ant siyal ekstèn ak lojik entèn la, ofri karakteristik tankou operasyon bidirèksyonèl ak pwodiksyon pwogramasyon pèmèt.Dyagram lan montre siyal kontwòl tankou revèy mondyal (GCLK1 ak GCLK2), pwodiksyon pèmèt siyal (OE1 ak OE2), ak Global Clear (GCLRN) ki orchestrer operasyon an nan MacroCells yo ak I/O blòk, asire senkronizasyon ak pèmèt fonksyonalite espesifik jan sa nesesè.

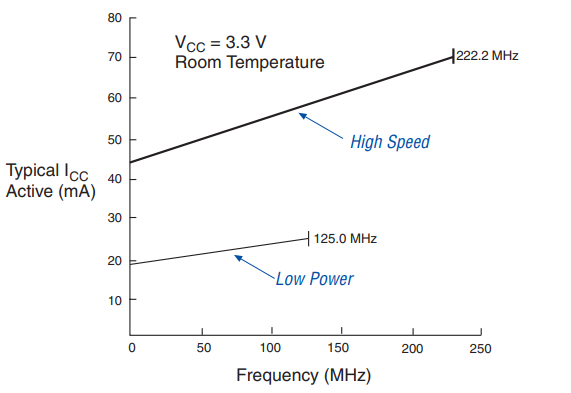

ICC vs frekans

Graf la montre tipik ekipman aktif aktyèl la (ICC) konsomasyon kont frekans pou EPM3064ATC44-10 la anba yon vòltaj ekipman pou nan 3.3V nan tanperati chanm.De mòd operasyonèl yo make: Gwo vitès ak Ba pouvwa.Nan mòd nan gwo vitès, konsomasyon aktyèl la ogmante linear ak frekans lan opere, kòmanse nan apeprè 50mA pou pi ba frekans ak rive alantou 70mA nan yon frekans nan 222.2 megaèrts.Sa a se mòd ki fèt pou aplikasyon pou ki mande pèfòmans maksimòm ak pi vit vitès pwosesis.Kontrèman, mòd nan pouvwa ki ba demontre pi ba konsomasyon aktyèl, kòmanse nan apeprè 20mA nan pi ba frekans ak k ap monte a apeprè 30mA nan 125 megaèrts.Sa a se mòd optimisé pou enèji-efikas operasyon, fè li apwopriye pou desen priyorite pi ba itilizasyon pouvwa sou vitès.

EPM3064ATC44-10 Espesifikasyon

Lèt	Paramèt
Fabrikan	Altera/Intel
Seri	Max® 3000A
Anbalaj	Plato
Estati pati	Demode
Kalite pwogramasyon	Nan sistèm pwogramasyon
Reta tan TPD (1) Max	10 ns
Pwovizyon pou vòltaj - Entèn	3V ~ 3.6V
Kantite eleman lojik/blòk	4
Kantite macrocells	64
Kantite pòtay	1250
Kantite I/O	34
Tanperati opere	0 ° C ~ 70 ° C (TA)
Kalite aliye	Sifas mòn
Pake / Ka	44-TQFP
Pake aparèy founisè	44-TQFP (10x10)
Nimewo pwodwi baz	EPM3064

EPM3064ATC44-10 etap pwogramasyon ISP

1. Antre ISP: Premye etap sa a tranzisyon opinyon/pwodiksyon (I/O) broch ki soti nan mòd itilizatè nòmal nan mòd ISP.Li se yon etap preparasyon ki asire aparèy la se pare pou pwogramasyon, ki egzije jis 1 milisgond ranpli.

2. Tcheke ID: Anvan ou kòmanse nenpòt ki pwogramasyon oswa verifikasyon, se ID Silisyòm aparèy la tcheke konfime idantite li yo ak asire konpatibilite ak kòmandman yo pwogramasyon.Etap sa a se rapid ak pran moute yon pòsyon minim nan tan an pwogramasyon an jeneral.

3. Efase Efase: Klè done yo anvan soti nan aparèy la, se yon efase esansyèl fèt.Sa a enplike nan loading efase kòmandman nan aparèy la ak aplike yon batman kè 100-millisecond efase EEPROM a (elektrikman efase pwogramasyon li-sèlman memwa) selil yo.Etap sa a prepare aparèy la pou nouvo done.

4. Pwogram: Pandan etap sa a, nouvo done yo pwograme nan aparèy la.Sa a enplike nan chaje chak adrès EEPROM ak nouvo done yo ak aplike yon batman kè pwogram yo ekri done yo nan selil yo EEPROM.Pwosesis sa a repete adrès pa adrès jiskaske tout done yo gen entansyon pwograme nan aparèy la.

5. Verifye: Apre pwogramasyon an, done aparèy la verifye pou asire li te ekri kòrèkteman.Sa a enplike nan lekti done ki sòti nan chak adrès EEPROM ak konpare li ak done yo gen entansyon.Etap sa a asire presizyon nan pwogramasyon epi li repete pou chak adrès.

6. Sòti ISP: Etap final la tranzisyon I/O broch yo soti nan mòd ISP tounen nan mòd itilizatè.Menm jan ak etap la antre nan ISP, etap sa a se tou rapid, ki egzije sèlman 1 milisgond.Li make fini an nan pwosesis la pwogramasyon, sa ki pèmèt aparèy la rezime operasyon nòmal.

EPM3064ATC44-10 Aplikasyon

Sistèm Embedded

Sa a CPLD se ideyal pou aplikasyon pou sistèm entegre kote lojik koutim oblije ogmante fonksyonalite yo nan mikrokontroleur.Li ka fè travay tankou entèfas, pwosesis siyal kontwòl, ak jere periferik pyès ki nan konpitè, amelyore kapasite yo ak efikasite nan desen entegre.

Telekominikasyon

Nan sektè telekominikasyon an, EPM3064ATC44-10 la jwe yon wòl nan manyen pwotokòl, jesyon entegrite siyal, ak routage done.Kapasite gwo vitès lojik li yo fè li apwopriye pou aplikasyon pou tankou pwosesis siyal dijital, switch rezo, ak konvèsyon koòdone, ede yo kenbe efikas koule done ak fyab kominikasyon.

Tès ak ekipman mezi

Se aparèy la anpil itilize nan ekipman tès ak mezi akòz nati reprogramabl li yo ak operasyon vit.Li se kapab nan manyen operasyon lojik konplèks ki nesesè nan sistèm akizisyon done, dèlko siyal, ak zouti analiz, bay kontwòl egzak ak fonksyonalite adaptab ki nesesè nan anviwònman tès syantifik ak endistriyèl.

Sistèm kontwòl endistriyèl

Kòm yon kontwolè lojik pwogramasyon (PLC), EPM3064ATC44-10 a yo te jwenn nan divès kalite automatisation ak aplikasyon pou kontwòl aplikasyon yo.Li ofri kapasite lojik ki nesesè yo kontwole machin, siyal pwosesis, ak fè chèk sekirite, tout pandan y ap opere avèk efikasite anba kondisyon endistriyèl ak nan chenn tanperati lajè.

Elektwonik konsomatè yo

Nan konsomatè elektwonik, CPLD sa a ede kondwi inovasyon nan aparèy tankou sistèm kay entelijan, aparèy bank pòtab, ak avanse ekipman odyo/vizyèl.Li sipòte solisyon lojik konplèks ki amelyore fonksyonalite aparèy, amelyore interfaces, ak pèmèt entegrasyon an nan pwochen-jenerasyon karakteristik nan pwodwi konsomatè yo.

EPM3064ATC44-10 Pati ki sanble

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Gid pou achte

Lè w ap konsidere acha a nan EPM3064ATC44-10 a, gen plizyè aspè kenbe nan tèt ou asire li adapte kondisyon pwojè ou a.Premye ak premye, ou dwe konnen ke eleman sa a se demode, byenke nou toujou ofri stock limite.Asire espesifikasyon teknik yo matche ak bezwen ou yo.EPM3064ATC44-10 a karakteristik 64 MacroCells, opere nan yon frekans maksimòm de 222.2 megaèrts, epi li se ki fèt pou yon ekipman pou pouvwa 3.3V nan yon pake 44-PIN TQFP.Li nesesè pou revize nòt fich yo ak aplikasyon yo pou konprann konplètman entegrasyon an ak kondisyon operasyonèl nan eleman sa a.Lè ou konsidere estati demode eleman an, tou evalye opsyon altènatif ki bay menm jan fonctionnalités ak se aktivman sipòte.Etap sa a enpòtan pou kenbe lonjevite ak sipò nan pwojè ou a.

EPM3064ATC44-10 avantaj

High-vitès pèfòmans

Aparèy sa a se kapab nan opere nan yon frekans maksimòm segondè nan 222.2 megaèrts, ki pèmèt pwosesis rapid nan done ak travay.Reta nan pwopagasyon ki ba nan jis 4.5 nanoseconds minimize tan an li pran pou siyal vwayaje nan aparèy la, amelyore reyaksyon sistèm jeneral ak pèfòmans nan aplikasyon pou tan-sansib.

Ba konsomasyon pouvwa

Ki fèt pou efikasite, EPM3064ATC44-10 la opere sou yon vòltaj ekipman pou 3.3V, ki ede diminye konsomasyon an pouvwa an jeneral nan sistèm lan li se yon pati nan.Karakteristik sa a se benefisye nan aparèy pòtab ak batri-opere kote efikasite pouvwa a obligatwa.

Reprogramasyon ak fleksibilite

Nati a reprogramabl nan CPLD sa a pèmèt pou iterasyon miltip ak dènye nan faz nan konsepsyon ak apre deplwaman, sipòte kontinyèl amelyorasyon ak adaptasyon a chanje bezwen teknolojik san yo pa egzije refè konplè kenkayri.

Gwo kapasite entèfas

Avèk 34 I/O broch, EPM3064ATC44-10 la sipòte anpil opsyon entèfas, fè li fasil pou konekte ak nan yon pakèt domèn lòt konpozan dijital.Fleksibilite sa a se gwo pou sistèm konplèks ki mande pou koneksyon anpil ant diferan kalite aparèy.

Fyab ak lonjevite

Bati ak yon achitekti gaya, ki pa temèt, ki baze sou flash, CPLD sa a kenbe entegrite pwogram ak fonctionnalités sou tan, asire pèfòmans ki konsistan ak disponiblite menm avèk sik pouvwa souvan oswa nan kondisyon opere piman bouk.

Entegrasyon san pwoblèm ak aparèy lojik ki egziste deja

EPM3064ATC44-10 la ka fasilman ranplase plizyè kalite ki pi gran nan aparèy lojik tankou pal ak gal, diminye konpleksite sistèm ak efikasite amelyore.Kapasite sa a fè li yon chwa ideyal pou amelyore sistèm ki egziste deja oswa konsolide fonksyon miltip nan yon aparèy sèl.

Gwo ranje tanperati opere

Apwopriye pou aplikasyon pou komèsyal yo, aparèy sa a opere fiable nan yon seri tanperati 0 ° C a 70 ° C.Sa a solidite pèmèt pou deplwaman nan yon varyete de anviwònman, ki soti nan anviwònman biwo nan kote endistriyèl, san yo pa degradasyon pèfòmans.

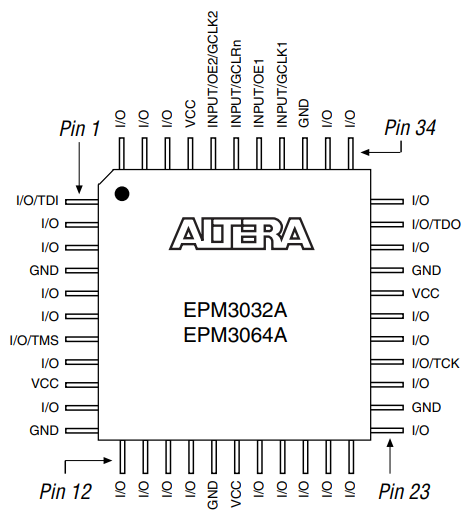

EPM3064ATC44-10 Pake PIN-soti dyagram

Pake EPM3064ATC44-10 Dyagram PIN-Out la reprezante aranjman fizik broch yo pou aparèy la.Li bay detay sou fonksyon yo ak devwa nan chak PIN nan pake a 44-PIN.Chak PIN ki make ak fonksyonalite ki deziyen li yo, tankou I/O (Antre/Sòti), ekipman pou pouvwa (VCC), tè (GND), oswa siyal espesifik operasyonèl tankou TDI, TDO, TMS, ak TCK, ki yo te itilize pou JTAGpwogramasyon ak debogaj.Dyagram nan sèvi ak yon View tèt-desann nan chip a, ak indications klè nan PIN nimewote ede nan idantifye pozisyon PIN relatif nan pake a fizik.

Plasman PIN yo gen ladan plizyè I/O broch, ki ofri fleksibilite pou entèfas aparèy la ak lòt konpozan nan yon kous.Broch espesifik tankou opinyon/GCLK ak opinyon/OE yo make, ki montre wòl doub-bi yo nan bay siyal revèy oswa aji kòm broch opinyon jeneral.Sa yo broch multi yo se gwo pou optimize itilize nan aparèy la nan aplikasyon pou lojik pwogramasyon.Dyagram lan idantifye tou broch pouvwa ak tè distribye atravè pake a, asire livrezon pouvwa serye ak entegrite siyal.Avèk makè kwen an ki endike PIN 1, dyagram lan ede kòrèkteman oryante chip la pandan asanble, ak diminye risk pou yo erè.

EPM3064ATC44-10 manifakti

Altera te renome pou liy pwodwi FPGA ak CPLD li yo, tankou seri a Max ak Stratix.EPM3064ATC44-10 a, yon pati nan seri a Max 3000A, te youn nan CPLDs popilè Altera a.Post-akizisyon, Intel te konsantre sou avanse teknoloji FPGA, entegre li ak processeurs Xeon pou travay nan AI ak pwosesis done.Pwogram FPGA Intel a kounye a gen ladan Agilex ak Stratix 10 Seri a, adrese bezwen nan 5G ak nwaj informatique.Intel te sispann kèk pi gran pwodwi Altera tankou EPM3064ATC44-10 la kòm yon pati nan tranzisyon nan nouvo teknoloji.Intel kontinye mennen nan lojik pwogramasyon, mete aksan sou AI akselerasyon ak rkonfigurabl informatique ak innovations nan OneAPI ak FPGA kat.

Konklizyon

EPM3064ATC44-10 a se yon chwa ekselan pou kreye oswa amelyore aparèy dijital.Li nan vit, efikas, epi yo ka konekte ak anpil lòt konpozan, fè li itil pou divès kalite aplikasyon pou elektwonik.Gid sa a kouvri karakteristik prensipal li yo, ki jan li kapab itilize nan aparèy diferan, ak benefis li yo, ki montre ki jan li ka ede fè pi avanse ak serye sistèm elektwonik.Si w ap mete ajou ekipman fin vye granmoun oswa bati yon bagay nouvo, EPM3064ATC44-10 a se yon pati kle ki ede fè tout bagay travay pi byen.

Fich pdf

EPM3064ATC44-10 fich:

Max 3000A aparèy fanmi done fèy.pdf
