Full Bridge redresman: efikas AC nan konvèsyon DC, konsepsyon sikwi, ak aplikasyon pou

Yon redresman pon konplè itilize chanje altène aktyèl (AC), tankou pouvwa a soti nan priz miray ou a, nan aktyèl dirèk (DC), ki se ki kalite pouvwa itilize pa pi aparèy elektwonik.Kontrèman ak sistèm ki pi senp ki gaspiye mwatye nan elektrisite a fèk ap rantre, pon an plen redresman sèvi ak kat diodes asire w ke li kaptire pouvwa soti nan tou de leve a leve, li desann nan sik la AC.Atik sa a pral eksplore ki jan yon redresman pon konplè travay, pati li yo, e poukisa li la tèlman enpòtan nan anpil teknoloji jodi a.

Katalòg

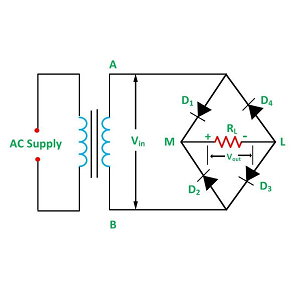

Apèsi sou lekòl la nan yon redresman pon plen

Youn Full pon redresman, ke yo rele tou yon redresman pon konplè oswa tou senpleman yon redresman pon dyòd, se yon sikwi elektwonik ki fèt konvèti altène aktyèl (AC) nan aktyèl dirèk (DC).Li sèvi kòm yon eleman nan anpil aplikasyon elektrik ak elektwonik kote yon vòltaj DC fiks obligatwa.Kontrèman ak yon redresman demi-onn, ki sèlman itilize yon mwatye nan ond lan AC, yon redresman pon plen pran avantaj de tou de mwatye yo pozitif ak negatif nan sik la AC, fè li pi efikas nan konvèsyon pouvwa.Operasyon an nan yon redresman pon konplè depann sou yon konfigirasyon nan kat diodes ranje nan yon fòmasyon pon.Sa yo diodes travay kolektivman asire ke direksyon an nan koule aktyèl rete menm jan an atravè chay la, kèlkeswa polarite a nan opinyon an AC.Aranjman sa a efektivman pèmèt kous la korije tou de mwatye nan ond lan opinyon, sa ki lakòz yon pwodiksyon plis kontinyèl ak ki estab DC konpare ak yon redresman mwatye onn.

Youn nan avantaj kle yo nan yon redresman pon konplè se efikasite ranfòse li yo.Depi li trete tout ond lan AC olye ke jis yon sèl mwatye, li jenere yon pi wo mwayèn DC pwodiksyon vòltaj, ki se benefisye nan aplikasyon pou pratik.Anplis de sa, pa fè tout itilizasyon pouvwa a opinyon, li diminye pèt pouvwa ak dissipation chalè, fè li yon chwa pi pito nan divès kalite sistèm ekipman pou pouvwa.Full pon redresman yo anpil itilize nan sikwi pouvwa reglemante pouvwa, ki gen ladan sa yo ki te jwenn nan cartes pouvwa, chajè batri, ak founiti pou pouvwa òdinatè.Aparèy sa yo mande yon vòltaj DC ki konsistan ak serye pou asire operasyon ki estab nan konpozan elektwonik.Kapasite a nan yon redresman pon plen delivre lis ak efikas pouvwa DC fè li yon eleman enpòtan nan modèn jeni elektrik ak elektwonik.

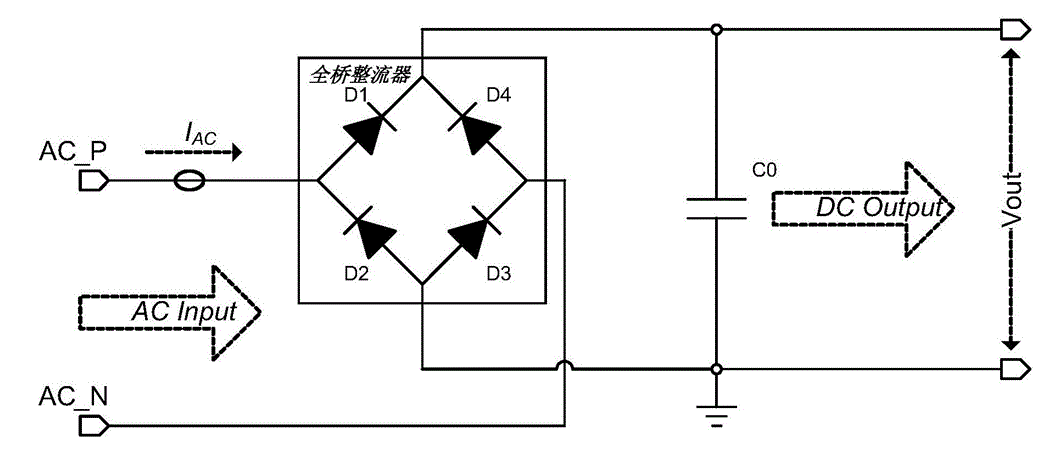

Figi 2.Full pon redresmanDyagram

Dyagram nan sikwi montre prensip la k ap travay nan yon redresman pon plen onn, yon eleman komen elektwonik itilize konvèti altène aktyèl (AC) nan aktyèl dirèk (DC).Awondisman an konsiste de kat diodes (D1, D2, D3, ak D4) ranje nan yon konfigirasyon pon.Li te gen de AC tèminal opinyon (ki make AC_P ak AC_N) ak de tèminal pwodiksyon DC.Lè yo aplike vòltaj AC, redresman an sèvi ak diodes yo asire ke ap koule aktyèl yo nan menm direksyon an pandan tou de mwatye yo pozitif ak negatif nan sik la AC.Nan mwatye sik la pozitif, diodes D1 ak D2 yo pi devan-partial ak pèmèt aktyèl yo pase, pandan y ap D3 ak D4 yo ranvèse-partial ak blòk aktyèl.Pandan demi-sik la negatif, D3 ak D4 vin pi devan-partial ak kondwit, pandan y ap D1 ak D2 blòk aktyèl.Pwosesis sa a korije opinyon AC a, pwodwi yon pwodiksyon DC eksitan.CAPACITOR a (C0) smooths pwodiksyon an, diminye fluctuations vòltaj ak kreye yon pi estab DC vòltaj (VOUT).

Konstriksyon yon redresman pon konplè

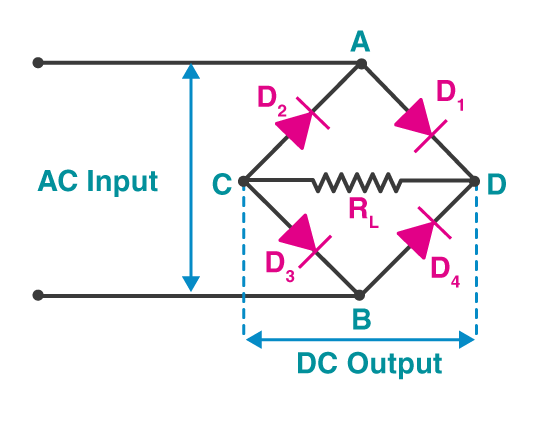

Figi 3. Full Wave Bridge redresman Konstriksyon

Yon redresman pon konplè, elektwonik sikwi ki fèt konvèti altène aktyèl (AC) nan dirèk aktyèl (DC) avèk efikasite.Pwosesis sa a redresman depann sou operasyon an konbine nan diodes ak yon chaj rezistans, chak kontribiye nan fonctionnalités sikwi a ak efikasite.Konstriksyon redresman an konsiste de eleman prensipal sa yo:

1. Kat diodes (d₁, d₂, d₃, d₄)

Kat diodes yo se kè a nan kous la epi yo ranje nan yon konfigirasyon pon.Yo jwe yon wòl nan pwosesis la redresman pa pèmèt aktyèl koule nan yon sèl direksyon nan chay la, kèlkeswa polarite a AC opinyon.Chak dyòd aji kòm yon valv yon sèl-fason pou kouran elektrik.Pandan mwatye sik la pozitif nan opinyon an AC, diodes d₁ ak d₂ vin pi devan-partial, sa ki pèmèt aktyèl koule nan chay la.An menm tan an, diodes d₃ ak d₄ yo ranvèse-partial ak bloke aktyèl la.Sa a asire ke koule aktyèl nan yon direksyon sèl nan chay la.

Pandan demi-sik la negatif nan opinyon an AC, wòl yo nan dyod yo ranvèse.Diodes d₃ ak d₄ vin pi devan-partial, fè aktyèl, pandan y ap diodes d₁ ak d₂ yo ranvèse-partial ak blòk aktyèl.Ankò, koule aktyèl yo nan menm direksyon an nan chay la, kenbe yon aktyèl unidirectional.Sa a operasyon altène nan diodes yo asire ke tou de mwatye nan ond lan AC yo itilize, sa ki lakòz yon konvèsyon pi efikas konpare ak yon redresman mwatye onn, ki sèlman itilize yon mwatye nan sik la AC.

2. rezistans chaj (r_L)

Chaj la rezistans, ki make r_L Nan dyagram lan, reprezante eleman an oswa aparèy ki itilize korije DC pwodiksyon an.Chaj sa a ta ka yon rezisteur, yon aparèy elektwonik, oswa nenpòt ki aparèy ki egzije pou pouvwa DC fonksyone.Kouran yo korije ap koule nan chay la, fournir pouvwa ka itilize.Pèfòmans sikwi a ak efikasite lajman depann sou karakteristik sa yo nan chay la ak bon jan kalite a nan pwodiksyon an korije.Chaj la konekte atravè tèminal yo pwodiksyon DC, ki make B ak D nan dyagram lan.Direksyon koule aktyèl la nan chay la rete konsistan akòz pwosesis la redresman, asire livrezon an nan yon aktyèl DC unidirectional.

3. AC Terminals Antre (A ak C)

Rèktifikatè a gen de tèminal opinyon ki make A ak C, kote ekipman AC a konekte.Polarite a nan AC opinyon ranplasman an detanzantan, ak pozitif la ak negatif mwatye sik yo te trete yon fason diferan pa diodes yo.Se vòltaj la opinyon afèkte nan rezo a pon, asire ke tou de mwatye nan ond lan AC kontribye nan aktyèl la pwodiksyon.

4. DC Sòti Tèminal (B ak D)

Rèktifikatè a pwodui yon vòltaj DC atravè tèminal yo pwodiksyon, ki make B ak D nan dyagram lan.Pwodiksyon an se yon ond eksitan DC, ak mwatye nan negatif nan sik la AC inverse aliman ak mwatye a pozitif.Malgre ke ond sa a se unidirectional, li toujou gen kèk fluctuations, oswa rid, akòz pwosesis la redresman.Rèktifikateur pon an plen se trè efikas paske li itilize tou de mwatye nan ond lan AC, efektivman double frekans lan nan siyal la pwodiksyon konpare ak yon redresman mwatye onn.Sa a frekans ogmante fè li pi fasil lis soti rid yo lè l sèvi avèk eleman filtraj tankou kondansateur oswa endukteur, pwodwi yon pwodiksyon pi estab DC pou aplikasyon pou pratik.Sa a se konsepsyon lajman ki itilize nan sikwi ekipman pou pouvwa akòz kapasite li nan bay yon pi wo mwayèn pwodiksyon vòltaj, amelyore efikasite, ak pi bon itilizasyon nan pouvwa a opinyon konpare ak pi senp sikwi redresman.

Fonksyonalite nan yon redresman pon plen

Pon an konplè redresman, ki renome pou kapasite li nan konvèti altène aktyèl (AC) nan dirèk aktyèl (DC).AC, souvan disponib nan rezidansyèl, komèsyal, ak endistriyèl sistèm elektrik, se inoporten pou pifò aparèy elektwonik akòz nati bidirèksyonèl li yo, ki ranplasan ant sik pozitif ak negatif.Rèktifikateur konplè pon an adrese pwoblèm sa a lè l sèvi avèk yon konfigirasyon estratejik nan diodes fasilite transfòmasyon nan AC nan DC, pèmèt aparèy elektwonik yo opere fiable.Pwosesis la redresman kòmanse kòm opinyon an AC, ki natirèlman swiv yon modèl sinusoid ak altène pozitif ak negatif mwatye sik, antre nan sikwi a redresman.Konsepsyon redresman an konsiste de kat diodes, ranje nan yon konfigirasyon pon, ki travay ansanm chanèl koule nan elektrisite nan yon direksyon sèlman.Kòm AC opinyon ranplasan an, pè espesifik nan diodes kondwit pandan chak mwatye sik.

Pou kreye yon vòltaj DC ki pi estab ak ka itilize, se pwodiksyon redresman an anjeneral pase nan yon eleman filtraj, tankou yon kondansateur.CAPACITOR a jwe yon wòl pa estoke chaj pandan tèt yo nan DC a eksitan ak divilge li pandan depresyon yo, efektivman diminye fluctuations ak atenuasyon ond lan.Vòltaj la ki kapab lakòz DC se pi plis ki konsistan ak apwopriye pou alimante aparèy elektwonik.Enpòtans ki genyen nan redresman an plen pon fin pi lwen pase konvèsyon senp.Pwodiksyon DC fiks li yo se gwo pou fonksyone nan apwopriye nan nan yon pakèt domèn aparèy elektwonik, ki soti nan gadjèt ti kay tankou smartphones, tablèt, ak laptops nan pi gwo, sistèm pi konplèks tankou serveurs òdinatè, rezo telekominikasyon, ak machin endistriyèl.Aparèy sa yo ak sistèm mande pou yon ekipman pou pouvwa ki estab ak kontinyèl pou fè pou evite pwoblèm pèfòmans oswa domaj potansyèl ki te koze pa fluctuations nan opinyon elektrik la.Kapasite redresman an pou itilize tou de mwatye nan ond lan AC fè li pi efikas pase yon demi-onn redresman, bay yon pi wo mwayèn pwodiksyon vòltaj ak minimize gaspiyaj enèji.Pa asire yon rezèv DC konstan ak serye, redresman an pon plen pa sèlman amelyore pèfòmans nan aparèy yo li pouvwa, men tou pwolonje validite yo pa pwoteje eleman sansib soti nan iregilarite vòltaj.Efikasite sa a ak fyab fè li yon eleman nan modèn pouvwa elektwonik ak sistèm konvèsyon enèji.

Operasyonèl dinamik nan yon redresman pon konplè

Operasyon an nan yon redresman pon plen se tou de konplike ak bezwen pou konvèti altène aktyèl (AC) nan aktyèl dirèk (DC), yon transfòmasyon enpòtan pou alimante aparèy inonbrabl elektwonik.Pwosesis sa a ka konprann kòm yon seri de faz konekte, chak jwe yon wòl nan asire efikasite a, estabilite, ak disponiblite nan pwodiksyon an DC.

1. AC opinyon ak transfòmatè ajisteman

Pwosesis la redresman kòmanse ak yon opinyon AC, tipikman souse soti nan yon ekipman pou pouvwa estanda, tankou yon priz miray la.Sepandan, vòltaj la nan opinyon sa a AC se souvan twò wo oswa inoporten pou itilize dirèk nan sikwi elektwonik.Pou adrese sa a, se yon transfòmatè travay nan etap desann vòltaj la nan yon nivo pi an sekirite ak pi fasil pou metrize.Transfòmatè a pa sèlman ajiste vòltaj la opinyon, men tou izole kous la soti nan ekipman pou pouvwa prensipal la, bay yon kouch adisyonèl nan sekirite.Pa kite desann vòltaj la, transfòmatè a asire ke redresman an opere avèk efikasite pandan y ap minimize risk pou yo Spikes vòltaj oswa ki ka domaje konpozan elektwonik delika.Etap preparasyon sa a enpòtan pou fè opinyon AC pare pou pwosesis redresman ki vin apre a.

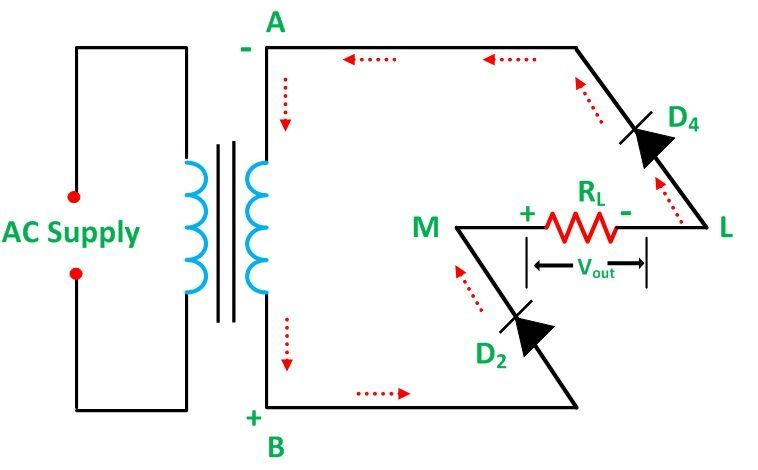

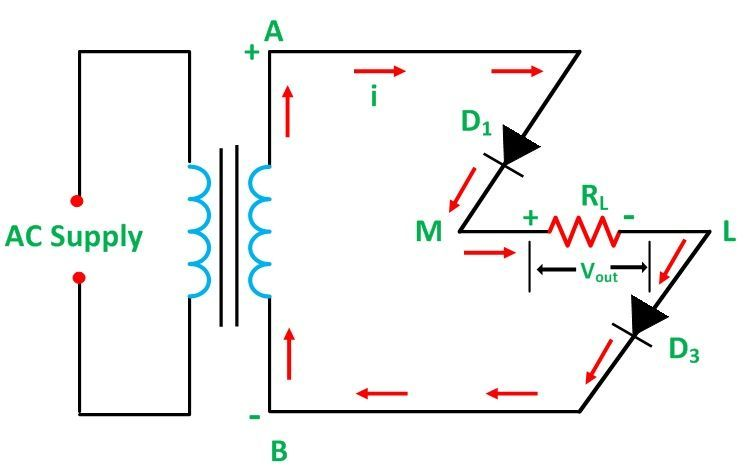

2. Aktivasyon dyòd pandan mwatye sik pozitif ak negatif

3. Condensateur filtraj

Pwodiksyon an korije nan etap sa a, pandan y ap unidirèksyonèl, toujou gen fluctuations oswa rid akòz nati a altène nan opinyon orijinal la AC.Pou lis soti sa yo rid ak pwodwi yon vòltaj DC plis ki estab, se yon CAPACITOR mete atravè pwodiksyon an nan redresman an.CAPACITOR a ap travay pa chaje lè vòltaj la korije rive nan somè li yo ak egzeyat lè vòltaj la gout.Pwosesis sa a ranpli nan twou vid ki genyen yo ant pulsasyon yo nan ond lan korije, efektivman diminye varyasyon vòltaj.Rezilta a se yon pwodiksyon anpil douser DC pou alimante aparèy elektwonik sansib.Nan aplikasyon ki mande presizyon, tankou ekipman medikal, aparèy kominikasyon, ak mikrokontroleur, etap sa a filtraj asire ke vòltaj la apwovizyone rete fiks ak serye.

4. Estabilizasyon Voltage

Menm apre filtraj, fluctuations minè oswa iregilarite ka pèsiste nan pwodiksyon an DC.Pli lwen rafine bon jan kalite a nan vòltaj la, plis eleman estabilizasyon vòltaj, tankou regilatè vòltaj oswa plis avanse sikwi filtraj, yo souvan travay.Regilatè vòltaj yo fèt pou kenbe yon vòltaj pwodiksyon konstan, menm si vòltaj opinyon an oswa kondisyon chaj yo varye.Estabilizasyon sa a enpòtan pou aparèy ki egzije yon rezèv vòltaj egzak ak konsistan, tankou processeurs, detèktè, oswa modil memwa.Pa asire ke vòltaj la pwodiksyon rete nan yon seri egzak, etap sa a amelyore pèfòmans lan ak lonjevite nan aparèy yo patrone pa redresman an.

Se tout pwosesis la operasyonèl nan redresman nan pon plen Enjenieri maksimize efikasite enèji pandan y ap minimize pèt pouvwa.Pa itilize tou de mwatye yo pozitif ak negatif nan opinyon an AC, redresman an reyalize pi gwo efikasite konpare ak mwatye onn rèktifikateur, ki sèlman itilize yon mwatye nan ond lan AC.Anplis de sa, apwòch la sistematik nan transfòme, korije, filtraj, ak estabilize opinyon an asire ke pwodiksyon an se pa sèlman fiks, men tou san danje pou itilize ak eleman delika elektwonik.Atravè pwosesis sa a kat-faz, redresman an pon plen bay yon ekipman pou pouvwa DC serye ak efikas, pou yon pakèt domèn aparèy elektwonik ak sistèm yo.Pa fournir yon pwodiksyon DC ki konsistan ak ki estab, redresman yo pwoteje sikwi sansib kont fluctuations vòltaj ak asire fonksyone nan apwopriye ak validite pwolonje nan aparèy yo li pouvwa.Sa fè li yon eleman enpòtan nan modèn desen ekipman pou pouvwa.

Full Wave pon redresman pik vòltaj envès (PIV)

Pik vòltaj la envès (PIV), yon spesifikasyon pou diodes yo itilize nan yon redresman pon plen onn, kòm li detèmine kapasite yo nan kenbe tèt ak maksimòm vòltaj la ranvèse pandan peryòd ki pa kondiksyon.PIV asire ke diodes ka okipe vòltaj ki pi wo a yo ka fè eksperyans nan patipri ranvèse san yo pa li pap resevwa oswa kraze desann.Sa a se paramèt yo itilize nan segondè-vòltaj oswa aplikasyon pou endistriyèl, kote sikui yo ekspoze a nivo vòltaj ak fluctuations.Konprann PIV ede pou konsepsyon rèktifikateur ki pa sèlman efikas, men tou dirab ak serye anba divès kalite kondisyon opere.

Kalkile ak aplike PIV

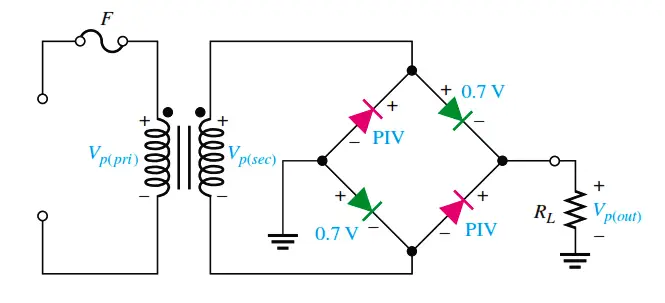

Figi 6. Pratik modèl dyòd ak kalkil PIV

PIV a pou chak dyòd nan yon redresman pon plen onn se maksimòm vòltaj la ranvèse ki dyòd dyod la dwe bloke pandan operasyon.Valè sa a egal a vòltaj AC pik la nan rezèv la, ki ka kalkile nan miltipliye RMS (rasin vle di kare) vòltaj la pa rasin kare a nan 2. Pou egzanp, si vòltaj la ekipman pou AC se 230 vòlt, vòltaj la pik praldwe apeprè 325 vòlt (230 × √2).Kontinwe, Rating a PIV pou chak dyòd dyod nan redresman a dwe omwen 325 vòlt san danje kenbe tèt ak sa a vòltaj maksimòm san yo pa echèk.

Nan sikui kote yo itilize yon transfòmatè pou monte oswa etap desann vòltaj la opinyon, kalkil la PIV dwe tou kont pou vòltaj la transfòme.Pou egzanp, si transfòmatè a etap desann vòltaj la 120 volts AC, vòltaj la pik vin apeprè 170 vòlt (120 × √2), ak diodes yo ta dwe gen yon Rating PIV nan omwen 170 vòlt.Garanti ke Rating PIV nan chak alimèt dyòd oswa depase vòltaj la pik kalkile yo anpeche ranvèse kouran flit ak pwoteje redresman a soti nan domaj ki te koze pa kondisyon overvoltage.

Seleksyon ak rezistans nan diodes ki baze sou PIV

Chwazi diodes ak yon Rating ki apwopriye PIV se yon etap enpòtan nan asire durability a alontèm ak disponiblite nan yon redresman pon plen.Diodes ak evalyasyon PIV pi wo pase vòltaj la pik kalkile bay yon Marge sekirite te ajoute, fè kous la pi gaya kont Spikes vòltaj inatandi oswa ki monte nan ekipman pou AC.Sa a tanpon sekirite se gwo nan aplikasyon endistriyèl ak gwo pouvwa, kote fluctuations pouvwa yo pi souvan ak grav.

Sèvi ak diodes ak evalyasyon ensifizan PIV ka mennen nan echèk souvan, kòm diodes yo ka kapab bloke ranvèse ranvèse pandan operasyon.Apre yon tan, sa ka lakòz surchof, domaj nan lòt konpozan nan kous la, e menm total redresman echèk.Nan kontras, diodes ak apwopriye rated oswa yon ti kras sou-espesifye valè PIV ede asire ke redresman a ka kenbe tèt ak kondisyon opere ak pwolonje validite an jeneral li yo.

Enpak sou pèfòmans redresman ak lonjevite

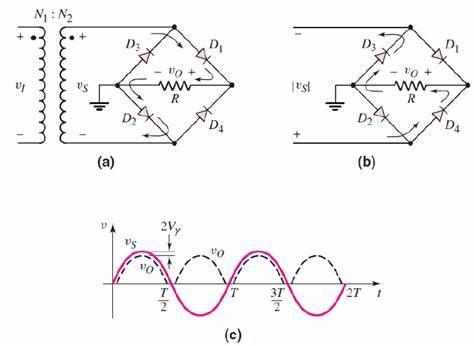

Figi 7. Full-onn pon redresman sikwi ak ond pwodiksyon

Pèfòmans lan ak lonjevite nan yon redresman pon plen yo depann anpil sou evalyasyon yo PIV nan diodes li yo.Lè diodes ak bon jan evalyasyon PIV yo te itilize yo, yo kontribye nan fyabilite jeneral sikwi a, sa ki pèmèt li fonksyone fiable menm nan kondisyon difisil.Sa a fyab se gwo nan aplikasyon pou estabilite pouvwa, tankou ekipman medikal, sistèm kominikasyon, ak machin endistriyèl.

Si diodes yo kòrèkteman rated yo, yo anpeche ranvèse kouran flit ak pann elektrik, asire yon pwodiksyon fiks ak konsistan DC.Estabilite sa a pa sèlman pwoteje konpozan sansib en, men tou minimize kondisyon antretyen ak diminye risk pou yo ki koute chè sistèm D '.Anplis de sa, bon seleksyon PIV pèmèt redresman an okipe monte okazyonèl oswa fluctuations vòltaj nòmal san yo pa konpwomèt entegrite li yo oswa efikasite.

CAPACITOR FILTER NAN RECTIFIERS PWOPRIYE

Entegrasyon nan yon filtre CAPACITOR nan plen-onn rèktifikateur se yon amelyorasyon ki amelyore bon jan kalite a nan pwodiksyon an dirèk aktyèl (DC).Full-onn pon rèkteur avèk efikasite konvèti altène aktyèl (AC) nan DC, men pwodiksyon imedya a se pa yon lis, DC fiks.Olye de sa, li se yon ond eksitan DC, karakterize pa tèt peryodik ak depresyon.Sa a fluctuation ka lakòz pwoblèm pou aparèy sansib elektwonik ki mande pou yon vòltaj konstan ak ki estab fonksyone fiable.Pou adrese limit sa a ak amelyore pwodiksyon redresman an, se yon filtre CAPACITOR te ajoute.Kapasite CAPACITOR a nan magazen ak lage enèji elektrik piti piti ede lis soti sa yo fluctuations, pwodwi yon cleaner ak plis ki estab DC vòltaj.

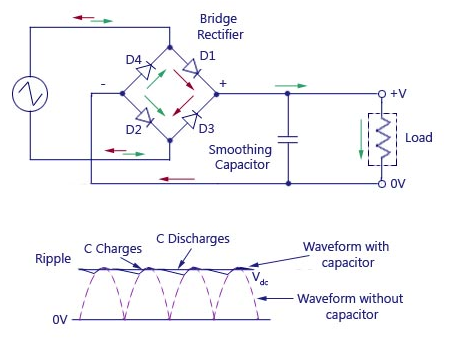

Figi 8. Full-onn redresman ak CAPACITOR FILTER

Wòl ak mekanis nan filtè CAPACITOR

Objektif prensipal CAPACITOR a nan yon redresman pon plen onn se diminye tranch rid ak estabilize vòltaj la pwodiksyon.Tranch rid a refere a ti, eleman nan AC rezidyèl ki rete supèrpoz sou pwodiksyon an DC korije.Sa a tranch rive paske pwosesis la redresman konvèti altène mwatye yo pozitif ak negatif nan ond lan AC nan eksitan DC men li pa konplètman elimine fluctuations yo vòltaj.Filtre nan CAPACITOR travay pa chaje nan vòltaj la pik nan ond lan korije lè diodes yo ap fè ak Lè sa a, egzeyat yo kenbe vòltaj la lè diodes yo pa ap fè.

Sa a mekanis chaj-egzeyat asire ke vòltaj la atravè chay la rete relativman konstan, menm lè korije AC vòltaj la gout ant tèt.CAPACITOR a ranpli twou vid ki genyen yo ant pulsasyon yo nan korije DC, atenuasyon soti ond lan ak diminye tranch rid la.Rezilta a se yon pwodiksyon DC anpil pi rèd, ki se bezwen pou alimante aparèy elektwonik sansib tankou mikrokontroleur, detèktè, ak sistèm kominikasyon, kote menm varyasyon vòltaj minè ka mennen nan pwoblèm pèfòmans.

Amelyore estabilite pwodiksyon ak pi gwo kondansateur

Valè a kapasite nan CAPACITOR a filtre jwe yon wòl nan detèmine efikasite nan rediksyon tranch rid.Yon pi gwo CAPACITOR gen yon pi gwo kapasite depo chaj, pèmèt li kenbe nivo vòltaj pi efikasman pandan faz yo ki pa kondiksyon nan sik la AC.Sa a kapasite depo ogmante minimize gout vòltaj ant tèt yo nan pwodiksyon an korije, sa ki lakòz yon ond douser ak pi estab DC.Pi gwo a kapasite a, pi bon an CAPACITOR a ka konpanse pou fluctuations yo nan vòltaj la korije, diminye anplitid nan tranch rid.

Sepandan, seleksyon an nan gwosè CAPACITOR enplike nan komès-konpwomi.Pandan ke yon pi gwo CAPACITOR ka amelyore estabilite, li tou pran moute plis espas fizik, ogmante depans, epi yo ka mande pou pi lontan fwa chaje.Se poutèt sa, ou dwe balanse faktè sa yo, chwazi yon gwosè CAPACITOR ki satisfè kondisyon espesifik yo nan aplikasyon an.Pou gwo presizyon aplikasyon elektwonik, tankou ekipman medikal oswa enstriman laboratwa, pi gwo kondansateur yo souvan pi pito asire nivo ki pi wo nan estabilite vòltaj ak pèfòmans.

Benefis

Nan yon konfigirasyon pratik, kondansateur la konekte paralèl ak chay la, atravè tèminal pwodiksyon redresman an.Konfigirasyon sa a pèmèt CAPACITOR a aji kòm yon zòn de defans, absòbe chanjman toudenkou nan vòltaj ak pwoteje chay la soti nan sa yo fluctuations.Pa kenbe yon vòltaj pwodiksyon ki estab, filtre nan CAPACITOR amelyore pèfòmans nan redresman an ak anpeche domaj nan eleman en ki te koze pa ekspoze a tension konsistan.Youn nan benefis ki genyen nan condensateur filtraj se validite a pwolonje nan eleman elektwonik.Aparèy sibi tranch rid oswa fluctuant gen tandans mete deyò pi vit, kòm eleman yo yo toujou ensiste pa varyasyon yo.Sòti a DCOOTHER DC ki ofri pa CAPACITOR a filtre diminye sa a estrès, amelyore fyab la ak rezistans nan sistèm la an jeneral.

Estabilite nan vòltaj amelyore se espesyalman gwo nan aplikasyon pou tankou chajè batri, kote egzak ak konsistan vòltaj oblije chaje pil san danje epi avèk efikasite.Yon vòltaj varye ka domaje batri a oswa diminye validite li yo.Menm jan tou, lòt aparèy elektwonik tankou anplifikatè, processeurs, ak ekipman kominikasyon depann sou lis pouvwa DC fonksyone kòrèkteman.Nan ka sa yo, filtre nan CAPACITOR pa sèlman amelyore pèfòmans aparèy la, men tou asire fyab alontèm li yo.

Avantaj nan redresman pon plen

Rèktifikateur konplè pon yo lajman rekonèt pou avantaj anpil yo, fè yo yon chwa pi pito nan divès aplikasyon elektwonik.Kapasite yo nan avèk efikasite konvèti altène aktyèl (AC) nan aktyèl dirèk (DC), konbine avèk pri-efikas ak karakteristik pèfòmans-wo, fè yo kanpe deyò konpare ak lòt metòd korije.Anba a, nou eksplore benefis prensipal yo nan redresman pon plen nan plis detay.

Eliminasyon nan sant-tiyo transfòmatè

Yon avantaj nan redresman pon plen se yo ke yo elimine bezwen an pou yon transfòmatè sant-tiyo, senplifye konsepsyon sikwi ak diminye depans yo.Yon transfòmatè sant-tiyo, ki nesesè nan kèk konfigirasyon redresman, tankou sant-eksplwatè rèkteur plen-onn, karakteristik yon likidasyon segondè ak yon koneksyon pwen milye (sant tiyo).Designing ak manifakti transformateur sa yo ka konplèks ak chè, kòm likidasyon a dwe divize respire ak jisteman asire pèfòmans balanse.

Pa retire kondisyon an pou yon tiyo sant, konplè rèkteur pon rasyonalize achitekti sikwi a.Sa a senplifikasyon rezilta nan transformateur ki pi fasil ak mwens koute chè yo pwodwi, menm jan yo pa mande pou siplemantè sant-tiyo likidasyon an.Anplis de sa, absans la nan yon tiyo sant redwi gwosè a ak pwa nan transfòmatè a, fè konplè redresman pon plis apwopriye pou kontra enfòmèl ant ak lejè desen.Kòm yon rezilta, sa yo redresman ofri tou de avantaj ekonomik ak pratik, espesyalman nan aplikasyon pou kote pri ak senplisite yo se konsiderasyon kle.

Ogmante vòltaj pwodiksyon

Rèktifyan pon konplè pran anpil avantaj de tou de mwatye pozitif ak negatif nan ond lan AC, efektivman double frekans nan pwodiksyon an korije konpare ak mwatye onn rèktifikateur.Sa a itilizasyon ogmante nan siyal la AC mennen nan yon pi wo vòltaj pwodiksyon DC pou menm transfòmatè vòltaj la segondè.Nan contrast, demi-onn redresman sèlman itilize yon mwatye nan sik la AC, ki kapab lakòz yon pi ba efikasite ak pwodiksyon vòltaj.

Karakteristik sa a nan redresman pon plen fè yo ideyal pou aplikasyon pou kote yon pwodiksyon DC ki pi wo obligatwa.Pa génération yon plis sibstansyèl ak kontinyèl vòltaj DC, konplè pon redresman amelyore efikasite nan pwosesis la konvèsyon pouvwa.Avantaj sa a se benefisye nan aparèy tankou founiti pou pouvwa pou sistèm kominikasyon, ekipman endistriyèl, ak batri chaje sikwi, kote yon pwodiksyon pi wo ak plis konsistan DC amelyore pèfòmans jeneral.

Pi ba kondisyon vòltaj envès pik

Yon lòt avantaj nan redresman pon plen se redwi pik envès envès yo (PIV) kondisyon pou diodes yo.Nan yon redresman sant-eksplwate plen onn, chak dyòd dyod dwe kenbe tèt ak vòltaj la plen pik nan likidasyon segondè transfòmatè a nan patipri ranvèse.Sepandan, nan yon redresman pon konplè, chak dyòd dyod sèlman bezwen bloke mwatye nan vòltaj sa a pik, kòm se vòltaj la pataje atravè diodes yo pandan operasyon.

Sa a estrès vòltaj redwi pèmèt itilize nan diodes ak pi ba evalyasyon PIV, ki yo souvan mwens chè pase tokay segondè-PIV yo.Pa pèmèt yo sèvi ak plis pri-efikas diodes san yo pa sakrifye pèfòmans oswa disponiblite, plen pon redresman ofri yon benefis klè ekonomik.Sa fè yo yon chwa pi pito nan tou de pri ki ba-konsomatè elektwonik ak gwo-echèl sistèm endistriyèl, kote minimize depans san yo pa konpwomèt bon jan kalite se esansyèl.

Douser pwodiksyon DC ak pi wo faktè itilizasyon transfòmatè

Youn nan avantaj yo exceptionnelles nan redresman pon plen se kapasite yo nan pwodwi yon pwodiksyon douser DC.Pwodiksyon an korije nan yon redresman pon plen gen yon faktè tranch pi ba konpare ak mwatye onn rèktifikateur, ki tradui nan yon vòltaj DC ki pi estab ak ki konsistan.Sa a pwodiksyon douser enpòtan pou aparèy sansib elektwonik, tankou mikrokontroleur, detèktè, ak ekipman kominikasyon, ki mande pou pouvwa ki estab pou operasyon serye.

Anplis de sa, konplè redresman pon ofri yon faktè itilizasyon pi wo transfòmatè (TUF), yon mezi nan ki jan avèk efikasite kapasite transfòmatè a yo itilize delivre pouvwa a chay la.Konfigirasyon pon an plen asire ke transfòmatè a se aktif pandan tou de mwatye nan sik la AC, maksimize kapasite livrezon pouvwa li yo.Yon TUF ki pi wo pa sèlman amelyore efikasite enèji, men tou diminye gwosè a ak pri nan transfòmatè a, kòm se tout potansyèl li yo itilize.Sa a konbinezon de douser pwodiksyon DC ak pi bon itilizasyon transfòmatè fè konplè pon rèkteur yon enèji-efikas ak chwa pratik pou sistèm modèn elektwonik.

Dezavantaj nan redresman pon plen

Rèktifikateur konplè pon yo trè efikas ak lajman itilize nan aplikasyon pou anpil akòz kapasite yo nan itilize tou de mwatye nan ond lan AC.Sepandan, yo vini ak dezavantaj espesifik ki ka afekte pratik yo nan sèten sitiyasyon.Konprann dezavantaj sa yo enpòtan pou chwazi metòd redresman apwopriye ki baze sou bezwen yon aplikasyon.Anba la a se dezavantaj prensipal yo nan redresman pon plen, eksplike an detay.

Ogmante konpleksite sikwi ak pri

Youn nan dezavantaj yo nan yon redresman pon konplè se konpleksite ogmante sikwi li yo konpare ak metòd redresman ki pi senp, tankou redresman an mwatye onn.Yon redresman konplè pon mande pou kat diodes fonksyone, tandiske yon demi-onn redresman sèlman bezwen youn.Enklizyon de konpozan siplemantè sa yo fè konsepsyon sikwi a pi konplike, ki egzije plis koneksyon ak espas.Pou kontra enfòmèl ant aparèy elektwonik kote minimize gwosè sikwi se yon priyorite, gwosè a pi gwo ak ogmante kantite konpozan ka poze defi konsepsyon.

Faktè pri a se yon lòt konsiderasyon.Chak dyòd ajoute nan depans lan materyèl, ak nimewo a ogmante nan eleman ogmante pri a an jeneral nan pwodiksyon an.Anplis de sa, yon konsepsyon pi konplèks vle di plis pwen potansyèl nan echèk, ki ka konplike depanaj ak antretyen.Pou endistri yo oswa aplikasyon pou kote pri-efikasite ak senplisite yo se kle, depans lan te ajoute ak konpleksite nan yon redresman pon plen ta ka fè li mwens apèl.

Pi gwo gout vòltaj nan pwodiksyon

Nan yon redresman pon konplè, pase aktyèl la nan de diodes pandan chak mwatye sik nan AC opinyon an.Chak nan sa yo diodes entwodui yon gout vòltaj pou pi devan, ki se alantou 0.7 vòlt pou estanda diodes Silisyòm.Kòm yon rezilta, gout nan vòltaj total pou chak sik se apeprè 1.4 vòlt.Gout sa a se mwens nan aplikasyon pou segondè-vòltaj men vin yon pwoblèm grav nan sistèm ki ba-vòltaj kote konsève kòm anpil vòltaj opinyon ke posib yo mande yo.

Vòltaj la pwodiksyon redwi ki te koze pa sa a gout vòltaj ka negatif enpak efikasite an jeneral nan redresman a, espesyalman nan senaryo kote chak fraksyon nan vòltaj enpòtan.Pou aparèy ba-pouvwa oswa ki ba-vòltaj, etap adisyonèl, tankou vòltaj ranfòse, yo ka oblije fè pwodiksyon an ka itilize.Premye etap sa yo pa sèlman ogmante pri a ak konpleksite nan sistèm lan, men kapab tou prezante plis pèt enèji.

Konpwomèt efikasite akòz gout vòltaj

Gout nan vòltaj atravè diodes yo pa sèlman diminye vòltaj la pwodiksyon, men tou kontribye nan pèt efikasite nan fòm lan nan enèji gaspiye.Sa a se enèji gaye kòm chalè, ki pa kontribye nan alimante chay la, men olye diminye efikasite nan enèji an jeneral nan sistèm lan.Pèt sa a se gwo nan aplikasyon pou pouvwa-sansib, tankou batri ki mache ak aparèy oswa sistèm enèji renouvlab, kote konsève enèji se yon pi gwo priyorite.

Nan wo-efikasite desen, menm ti pèt enèji ka ajoute jiska sou tan, ki mennen ale nan pi wo depans operasyonèl ak pi ba pèfòmans sistèm an jeneral.Ou dwe konte pou pèt sa yo lè w ap konsidere itilize nan yon redresman pon plen epi yo ka bezwen yo eksplore metòd altènatif redresman oswa diodes pi efikas, tankou dyod Schottky, pou misyon pou minimize enpak la nan gout vòltaj.

Ogmante dissipation chalè ak bezwen jesyon tèmik

Chalè a ki te pwodwi pa gout nan vòltaj atravè diodes yo entwodui defi konsepsyon adisyonèl.Kòm aktyèl la ap koule nan diodes yo, enèji a pèdi kòm chalè yo dwe jere efektivman yo anpeche surchof.Nan gwo pouvwa aplikasyon oswa anviwònman ak opsyon refwadisman limite, sa a vin yon enkyetid.Si chalè a pa byen gaye, li ka mennen nan estrès tèmik sou diodes yo, diminye validite yo ak disponiblite.

Solisyon jesyon tèmik, tankou lavabo chalè, fanatik, oswa sistèm refwadisman avanse, yo ka oblije kenbe redresman an opere nan limit tanperati ki an sekirite.Sepandan, mezi sa yo ajoute plis pri ak konpleksite nan sistèm lan.Pòv jesyon tèmik ka akselere mete a ak chire nan konpozan, ogmante chans pou echèk sistèm ak nesesite antretyen pi souvan oswa ranplasman.

Fyab ak antretyen enkyetid

Depandans sou kat diodes nan yon redresman pon konplè entwodui yon degre nan entèdepandans ki ka konpwomi disponiblite sistèm lan.Echèk nan nenpòt ki dyòd yon sèl deranje tout pwosesis la redresman, ki mennen ale nan yon pèt nan fonctionnalités.Sa fè li itil yo sèvi ak-wo kalite diodes ak nan konsepsyon kous la ak mekanis pwoteksyon adekwa, tankou fuzibl oswa suppressors vag, yo anpeche domaj ki te koze pa Spikes vòltaj oswa lòt anomalies.

Bezwen pou antretyen regilye asire tout diodes yo ap fonksyone kòrèkteman ajoute nan tèt la operasyonèl.Sa a se vre nan sistèm kote D 'se pa akseptab, tankou automatisation endistriyèl oswa ekipman medikal.Nan ka sa yo, enspeksyon pwograme ak ranplasman eleman yo bezwen kenbe pèfòmans ki konsistan, ogmante depans alontèm ak efò antretyen.

Bridge redresman vs konplè redresman pon

Tèm pon redresman an ak redresman pon konplè yo souvan itilize interchangeable epi al gade nan menm konfigirasyon redresman an.Tou de dekri yon kous ki sèvi ak kat diodes ranje nan yon pon konvèti altène aktyèl (AC) nan aktyèl dirèk (DC).Sa a ki kalite redresman se yon konsepsyon estanda nan pouvwa elektwonik, li te ye pou efikasite li yo ak kapasite yo itilize tout ond lan AC pou plen-onn redresman.Yon redresman pon se nenpòt ki sikwi redresman ki fòme yon pon lè l sèvi avèk konpozan li yo reyalize plen-onn redresman.Tèm konplè redresman pon an se pi plis espesifik ak mete aksan sou konsepsyon an estanda lè l sèvi avèk kat diodes.Nan pifò diskisyon pratik, de tèm yo vle di menm bagay la epi yo itilize pou dekri menm sikwi a.Sa a se konsepsyon favorize paske li konvèti tou de mwatye nan ond lan AC nan yon pwodiksyon unidirectional DC, fè li pi efikas pase demi-onn rèktifikateur.

Rèktifikateur pon an plen enpòtan nan sikwi ekipman pou pouvwa paske li bay yon pwodiksyon ki estab ak serye DC, ki se nesesè pou fonksyone nan apwopriye nan aparèy elektwonik.Kapasite li nan maksimize itilize nan siyal la AC opinyon pandan y ap minimize pèt vòltaj fè li ideyal pou aplikasyon pou-wo pouvwa.Sa a se konfigirasyon souvan itilize nan sistèm tankou founiti pou pouvwa òdinatè, chajè batri, ak lòt aparèy ki mande pwòp ak fiks pouvwa DC.Avantaj prensipal yo nan yon redresman pon konplè gen ladan pi wo efikasite ak ogmante vòltaj pwodiksyon konpare ak mwatye onn rèktifikateur.Pa itilize tou de mwatye nan ond lan AC, li double frekans lan pwodiksyon, senplifye pwosesis la filtraj bezwen lis pwodiksyon an DC.Konsepsyon sa a tou amelyore efikasite enèji ak asire yon vòltaj pwodiksyon ki pi konsistan, fè li yon chwa pi pito nan sistèm konvèsyon pouvwa modèn.Bridge redresman ak konplè redresman pon refere a menm sikwi a itilize konvèti AC a DC.Sa a konsepsyon se efikas, serye, ak lajman ki itilize nan sikwi ekipman pou pouvwa pou yon varyete de aparèy elektwonik.Kapasite li nan bay fiks pouvwa DC ak pèt minim fè li yon eleman ekselan nan elektwonik modèn.

Mwatye pon redresman vs konplè redresman pon

Lè yo konpare mwatye pon rèktifikateur ak konplè redresman pon, li oblije konprann diferans ki genyen nan konsepsyon yo, operasyon, ak pèfòmans.Distenksyon sa yo afekte konvnab yo pou aplikasyon diferan, patikilyèman an tèm de vòltaj pwodiksyon, efikasite, ak estabilite.Pandan ke tou de rèkteur sèvi menm bi a, konvèti altène aktyèl (AC) dirèk aktyèl (DC) konfigirasyon yo ak konpòtman yo varye, enfliyanman itilizasyon pratik yo nan sistèm elektwonik.

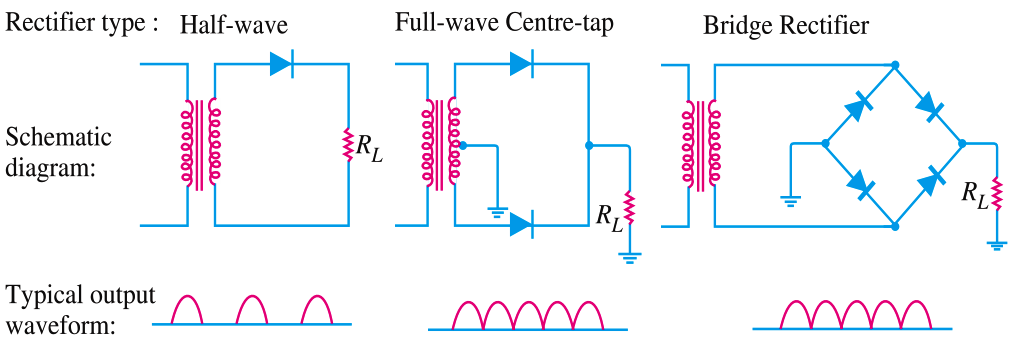

Figi 9. Mwatye-onn, plen-onn sant-tiyo, ak plen-onn konfigirasyon pon konfigirasyon

Konfigirasyon ak fonksyone

Pon an konplè redresman, souvan tou senpleman rele yon redresman pon, konsiste de kat diodes ranje nan yon konfigirasyon pon.Sa a konsepsyon pèmèt redresman an konvèti tou de mwatye yo pozitif ak negatif nan ond lan opinyon AC nan yon pwodiksyon unidirectional DC.Kèlkeswa si opinyon an se nan pozitif oswa negatif mwatye sik la, de nan kat diodes yo nan kondwit la pon, asire ke polarite a nan pwodiksyon an rete konstan.Kapasite sa a pou itilize tout rezilta AC ond yo nan pi gwo efikasite ak pwodiksyon douser konpare ak lòt metòd redresman.

Nan contrast, yon redresman mwatye pon anplwaye sèlman de diodes ansanm ak yon transfòmatè sant-eksplwatè.Tap sant lan aji kòm yon pwen net, divize likidasyon segondè transfòmatè a nan de pati egal.Pandan operasyon an, yon sèl dyòd fè pandan mwatye sik la pozitif nan opinyon an AC, pandan y ap lòt dyòd a fè pandan demi-sik la negatif.Paske se sèlman yon mwatye nan ond lan AC yo itilize nan yon tan, pwodiksyon an ki sòti nan yon redresman mwatye pon se mwens efikas, kòm li abandone mwatye nan pouvwa a ki disponib.

Pandan ke konplè redresman pon elimine bezwen an pou yon transfòmatè sant-eksplwatè, ki senplifye konsepsyon an sikwi ak diminye depans, mwatye pon rèktifyan depann anpil sou tiyo sa a sant pou operasyon.Sa a depandans ogmante konpleksite konsepsyon transfòmatè ak limite efikasite yo nan sèten aplikasyon pou yo, fè konplè pon redresman chwa a plis pratik pou modèn, sikui pèfòmans-wo.

Pwodiksyon vòltaj ak estabilite

Yon gwo avantaj nan redresman pon an plen se kapasite li nan itilize tou de mwatye nan ond lan AC, ki ogmante vòltaj la pwodiksyon.Sa a tou double frekans nan DC a korije, sa ki lakòz yon pwodiksyon douser ak mwens fluctuations oswa rid.Vòltaj la redwi rid se enpòtan pou aparèy elektwonik sansib, tankou òdinatè, ekipman medikal, ak sistèm kominikasyon, ki mande pou yon ki estab ak konsistan ekipman pou DC fonksyone fiable.

Nan contrast, redresman nan mwatye pon pwodui yon vòltaj pwodiksyon pi ba paske li itilize sèlman yon mwatye nan ond lan AC pandan chak sik.Sa rezilta nan yon pwodiksyon plis eksitan DC ak pi wo kontni tranch rid, ki ka lakòz enstabilite ak ensifizans nan aplikasyon pou ki mande yon ekipman pou pouvwa lis.Vòltaj la pi wo tranch rid egzije plis eleman filtraj, tankou kondansateur, lis soti pwodiksyon an, ki ka ogmante depans ak konpleksite nan sistèm yo.Pou aplikasyon ki mande pou yon pwodiksyon segondè, epi ki estab, konplè redresman pon yo se chwa a pi pito.Sepandan, nan senaryo mwens mande kote fluctuations minè nan vòltaj ka tolere, mwatye pon redresman ka sifi.

Efikasite ak itilizasyon transfòmatè

Faktè itilizasyon transfòmatè a (TUF) se yon mezi enpòtan nan ki jan avèk efikasite yon redresman sèvi ak kapasite transfòmatè a nan delivre pouvwa a chay la.Rèktifikateur konplè pon gen yon TUF pi wo paske yo itilize tou de mwatye nan ond nan opinyon AC san yo pa egzije yon transfòmatè sant-eksplwatè.Sa fè yo natirèlman pi efikas, sa ki pèmèt pou pi bon livrezon pouvwa ak redwi pèt enèji.

Nan contrast, mwatye pon redresman souvan gen yon TUF pi ba akòz depandans yo sou yon transfòmatè sant-eksplwatè.TAP sant la diminye itilizasyon an efikas nan likidasyon segondè transfòmatè a, ki mennen ale nan ogmante pèt enèji.Designing yon transfòmatè sant-eksplwatè se pi konplèks ak koute chè, plis diminye an jeneral pri-efikasite nan mwatye pon redresman nan senaryo anpil.Pou aplikasyon pou gwo pouvwa kote efikasite ak konsèvasyon enèji yo gen obligasyon, konplè pon redresman pèfòme tokay mwatye pon yo.Sepandan, nan pi senp, aplikasyon pou ba-pouvwa kote efikasite se mwens nan yon enkyetid, mwatye pon redresman ka toujou yon opsyon solid.

Konvnab pou aplikasyon yo

Rèktifikateur konplè pon yo lajman itilize nan aplikasyon pou kote gwo pouvwa, pwodiksyon ki estab, ak disponiblite yo enpòtan.Men sa yo enkli pwovizyon pouvwa endistriyèl, chajè batri, sistèm enèji renouvlab, ak aparèy elektwonik ki mande pou konsistan pouvwa DC.Kapasite yo nan pwodwi yon pwodiksyon lis ak efikas fè yo itil nan anviwònman kote pèfòmans ak estabilite pa ka konpwomèt.

Nan lòt men an, mwatye pon rèktifikateur yo pi souvan yo te jwenn nan aplikasyon pou ba-pouvwa kote pri ak senplisite pran priyorite sou efikasite.Aplikasyon sa yo gen ladan ti aparèy nan kay la, jwèt, ak lòt aparèy kote enpak la nan pi wo vòltaj tranch ak pi ba vòltaj pwodiksyon se neglijab.Nan ka sa yo, senplisite la ak pi ba pri nan redresman nan mwatye pon fè li yon solisyon pratik.

Konplè onn redresman vs sant redresman tiyo

Lè yo konpare redresman plen vag, espesyalman redresman pon an, nan sant rèkteur tiyo, konprann diferans yo nan konsepsyon, pèfòmans, ak pri yo mande yo.Sa yo redresman reyalize menm objektif la, konvèti AC nan DC, men konfigirasyon yo, efikasite, ak aplikasyon pou varye.Pa eksplore nuans estriktirèl ak operasyonèl yo, nou ka detèmine ki redresman ki pi byen adapte pou bezwen espesifik, balanse faktè tankou efikasite, fyab, ak pri-efikasite.

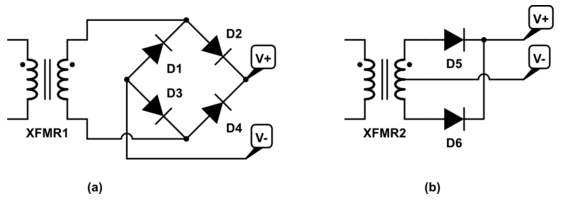

Figi 10. Full-onn pon redresman vs sant-tiyo redresman dyagram sikwi

Konsepsyon ak diferans estriktirèl

Rèktifikateur onn konplè redresman an sèvi ak kat diodes ranje nan yon konfigirasyon pon korije tou de mwatye nan ond lan AC.Konsepsyon sa a elimine bezwen pou yon transfòmatè sant-eksplwatè, ki senplifye kous la ak diminye depans ki asosye ak manifakti transfòmatè.Pandan operasyon an, de diodes fè aktyèl pandan mwatye sik la pozitif nan opinyon an AC, pandan y ap de lòt diodes yo kondwit pandan negatif mwatye sik la-.Sa a asire ke se tout ond lan AC itilize, ki kapab lakòz yon konvèsyon pouvwa efikas ak yon polarite ki konsistan nan pwodiksyon an DC.

Nan lòt men an, sant la tiyo redresman depann sou yon transfòmatè ak yon tiyo sant sou likidasyon segondè li yo.Tap sant sa a sèvi kòm yon pwen net ki divize pwodiksyon transfòmatè a nan de mwatye egal, chak nan yo ki korije pa youn nan de diodes yo nan kous la.Pandan mwatye sik pozitif nan opinyon AC a, yon sèl dyòd fè, pandan y ap pandan mwatye sik la negatif, lòt dyòd a fè.Sepandan, paske tiyo a sant efektivman divize pwodiksyon an transfòmatè a, chak dyòd dyod nan redresman nan tiyo sant sèlman korije mwatye nan vòltaj la total.Diferans sa a nan konsepsyon vle di ke redresman pon an ka itilize yon transfòmatè ki pi senp san yon tiyo sant, ki se avantaje pou aplikasyon pou kote pri ak konpleksite yo se enkyetid.Pandan se tan, sant depandans redresman an sou yon transfòmatè espesyalize fè li mwens versatile ak potansyèlman pi chè aplike.

Pèfòmans ak efikasite

An tèm de pèfòmans, redresman an pon plen onn se jeneralman pi efikas paske li itilize tout ond lan AC.Lè l sèvi avèk tout vòltaj segondè transfòmatè a, redresman pon an pwodui yon pwodiksyon DC pi wo pou menm espesifikasyon yo transfòmatè konpare ak redresman nan tiyo sant.Sa a tradui nan pi bon efikasite konvèsyon vòltaj, yon pwodiksyon douser DC, ak yon pi wo vòltaj mwayèn.Karakteristik sa yo fè redresman pon an yon pi bon chwa pou aplikasyon pou ki mande yon pwodiksyon ki estab ak segondè DC, tankou founiti pou pouvwa pou ekipman endistriyèl oswa sansib aparèy elektwonik.

Sant redresman an, pandan y ap efikas, se mwens efikas akòz limit konsepsyon li yo.Depi chak dyòd dyod sèlman korije mwatye nan vòltaj pwodiksyon transfòmatè a, pwodiksyon an jeneral DC se pi ba pou opinyon an menm transfòmatè.Konsepsyon nan transfòmatè fann ak pi wo pik envès envès (PIV) kondisyon sou diodes yo kontribye nan pèt enèji ak fè sistèm nan mwens efikas.Sa a efikasite pi ba ak redwi vòltaj pwodiksyon fè redresman nan tiyo sant mwens apwopriye pou aplikasyon pou gwo demann kote chak ti jan nan pouvwa yo dwe optimisé.Yon lòt aspè nan pèfòmans se faktè a tranch rid, ki mezire kantite lajan an nan tranch AC supèrpoz sou pwodiksyon an DC.Bridge rèktifikateur gen yon faktè pi ba tranch rid, pwodwi yon siyal DC douser konpare ak sant rèktifièr tiyo.Pwodiksyon an douser ki sòti nan yon redresman pon diminye bezwen an pou filtraj vaste, plis amelyore efikasite li yo ak disponiblite.

Estrès vòltaj ak enplikasyon pri

Estrès la vòltaj sou diodes yo nan de konfigirasyon sa yo se yon faktè nan pri yo ak disponiblite.Nan yon redresman pon, chak dyòd se sibi sèlman mwatye nan vòltaj la AC pik pandan faz ki pa kondwi li yo.Sa a estrès vòltaj redwi pèmèt pou itilize nan pi ba-rated diodes, ki gen mwens chè ak pi fasil sous.Estrès ki pi ba a tou diminye chans pou echèk dyòd, amelyore fyab la an jeneral ak lonjevite nan redresman an.

Nan contrast, redresman nan tiyo sant mete pi wo demand vòltaj sou diodes li yo.Chak dyòd dwe bloke plen vòltaj la pik nan yon mwatye nan pwodiksyon transfòmatè a, ki egzije pi wo-rated ak plis diodes gaya.Sa yo diodes yo pi chè, ogmante pri an jeneral nan redresman an.Pi wo estrès la vòltaj sou diodes yo jenere plis chalè, nesesite pi bon solisyon jesyon tèmik, tankou lavabo chalè, yo anpeche surchof ak asire operasyon serye.Sa a ajoute plis konpleksite ak pri nan sistèm lan.

Aplikasyon konvnab

Rèktifikateur pon an plen se byen adapte pou aplikasyon pou efikasite, vòltaj pwodiksyon segondè, ak pri-efikasite.Kapasite li nan sèvi ak yon transfòmatè ki pi senp ak pi ba-rated diodes fè li yon chwa pi pito nan elektwonik modèn, ki gen ladan pwovizyon pouvwa endistriyèl, sistèm enèji renouvlab, ak batri chaje sikwi.Sòti pwodiksyon DC li yo ak redwi faktè tranch rid fè li ideyal pou aparèy sansib elektwonik ki mande pou ki estab ak konsistan pouvwa.

Sant redresman nan sant, pandan y ap mwens efikas, ka toujou jwenn itilize nan aplikasyon pou kote yon transfòmatè sant-eksplwatè se deja yon pati nan konsepsyon an oswa ki kote kondisyon vòltaj pwodiksyon yo pi ba yo.Li se souvan itilize nan pi gran desen oswa sitiyasyon kote pwodiksyon transfòmatè a se natirèlman fann, tankou nan ekipman odyo oswa sistèm eritaj espesifik.Sepandan, limit li yo nan efikasite ak pri fè li mwens konpetitif nan plus, aplikasyon pou plis mande.

Aplikasyon nan plen-onn rèktifikateur pon

Full-onn pon rèktifikateur jwe yon wòl nan yon pakèt domèn aplikasyon ki mande pou konvèsyon nan altène aktyèl (AC) nan dirèk aktyèl (DC).Kapasite yo nan bay yon pwodiksyon DC lis ak ki estab fè yo gwo nan anpil sistèm elektwonik, ki soti nan alimante aparèy ti sipòte gwo-echèl machin endistriyèl.Anba a yo se kèk nan aplikasyon ki pi komen nan plen-onn rèktifikateur, eksplike an detay.

Batri chaje sikui

Rekonpoze pon plen onn yo se yon eleman enpòtan nan batri sikwi chaje, ki yo lajman itilize pou chaje aparèy pòtab tankou smartphones, laptops, ak bank pouvwa.Nan sikui sa yo, redresman an konvèti AC soti nan ekipman pou pouvwa ak elektrisite nan DC, ki se fòm lan nan pil elektrisite mande pou chaje.Pa avèk efikasite itilize tou de mwatye nan ond lan AC, redresman a asire yon koule fiks nan pouvwa DC, diminye tan chaje ak pèt enèji.Sa a se pwodiksyon ki estab ak konsistan DC itilize pou sekirite a ak lonjevite nan pil.DC iregilye oswa eksitan ka lakòz surchof oswa domaj nan selil yo batri, tandiske pwodiksyon an lis ki sòti nan yon redresman pon plen onn anpeche pwoblèm sa yo.Sa yo rèktifikateur yo tou yo te jwenn nan batri chaje sistèm pou machin elektrik pou asire pi bon pèfòmans batri.

Pwodwi pou pouvwa DC

Pwodwi pou pouvwa DC yo se youn nan aplikasyon yo ki pi komen nan plen-onn pon redresman.Sa yo rèktifikateur yo te itilize nan cartes pouvwa, kontwòl endistriyèl, ak divès kalite aparèy elektwonik konvèti AC opinyon nan yon pwodiksyon DC fiks.DC a korije se plis filtre ak reglemante satisfè vòltaj la espesifik ak kondisyon aktyèl nan aparèy yo ki konekte.Nan aplikasyon endistriyèl yo, plen-onn rèktifikateur pon yo entegral nan sistèm ki mande pou konsistan ak serye pouvwa DC, tankou contrôleur motè, sistèm automatisation, ak zouti machin.Kapasite nan bay yon wo, ki estab pwodiksyon fè sa yo rèktifikateur gwo pou alimante ekipman sansib ki ta ka fonksyone byen akòz fluctuations pouvwa.Yo lajman itilize nan aparèy nan kay la, aparèy medikal, ak sistèm telekominikasyon yo, asire operasyon lis ak lavi aparèy pwolonje.

Dirije sikui chofè yo

Yo itilize konplè redaksyon pon yo nan sikwi chofè ki ap dirije yo, kote yo bay yon rezèv DC ki estab pou sistèm ekleraj dirije yo.Poul opere sou pouvwa DC, ak nenpòt ki fluctuations oswa rid nan rezèv la ka lakòz siyman oswa menm domaj pèmanan nan poul yo.Rèktifikatè a konvèti opinyon AC a nan yon pwodiksyon DC ki konsistan, asire ke poul yo resevwa yon aktyèl fiks.Aplikasyon sa a enpòtan nan sistèm ekleraj komèsyal ak rezidansyèl, osi byen ke nan ekleraj dekoratif ki ap dirije.Itilize nan plen-onn rèktifikateur ede amelyore validite a ak pèfòmans nan poul, fè yo yon eleman kle nan enèji-efikas solisyon ekleraj.

Pwodwi pou pouvwa san enteripsyon (UPS)

Nan sistèm ekipman pou pouvwa san enteripsyon (UPS), plen-onn pon redresman jwe yon wòl nan konvèti AC a DC, ki se Lè sa a, itilize yo chaje batri a backup.Pandan yon pàn kouran, enèji DC ki estoke nan batri a konvèti tounen nan AC yo kenbe yon ekipman pou pouvwa kontinyèl.Kapasite redresman an pou bay yon pwodiksyon DC ki konsistan ak efikas asire ke batri a rete konplètman chaje ak pare pou itilize.Aplikasyon sa a se ekselan nan sistèm, san enteripsyon pouvwa tankou lopital, sant done, ak sistèm ijans.Pa kenbe yon koule pouvwa fiks, plen-onn rèktifikateur ede anpeche D 'ak pwoteje ekipman soti nan domaj ki te koze pa entèripsyon pouvwa toudenkou.

Varyab laboratwa-ban ekipman pou pouvwa

Nan laboratwa rechèch ak devlopman, pwovizyon pouvwa laboratwa-ban varyab konte sou plen-onn pon rèktifikateur bay reglabl pwodiksyon DC.Pwovizyon sa yo pouvwa yo te itilize nan dispozisyon eksperimantal kote egzak kontwòl sou vòltaj ak aktyèl yo mande yo.Rèktifikatè a asire ke AC nan opinyon se konvèti nan yon pwodiksyon DC lis, ki se Lè sa a, reglemante satisfè nivo yo vle.Aplikasyon sa a enpòtan nan tès ak prototip sikwi elektwonik, kòm li pèmèt yo simulation kondisyon opere diferan ak amann-melodi desen yo.Estabilite segondè a ak fleksibilite ki ofri pa plen-onn rèktifikateur nan anviwònman laboratwa.

Chargers aparèy pòtab

Full-onn pon rèktifikateur yo se yon eleman kle nan chajè aparèy pòtab, kote yo konvèti AC soti nan priz la pouvwa nan DC apwopriye pou chaje aparèy.Sa yo redresman asire ke pwodiksyon an DC se ki estab ak nan vòltaj yo mande yo ak limit aktyèl pou chaje efikas ak san danje.Efikasite redresman yo 'ede redwi dechè enèji, fè chajè plis ekolojik-zanmi ak pri-efikas.Soti nan smartphones ak tablèt nan ekouteur san fil ak zouti pouvwa, Chargers aparèy pòtab depann sou pèfòmans nan serye nan plen-onn rèkteur yo delivre pouvwa ki konsistan.

SCR ki baze sou plen onn rèktifikateur

Nan sistèm redresman ki baze sou SCR, redresman pon plen onn anplwaye Silisyòm kontwole rèkteur (SCRs) bay egzak vòltaj ak kontwòl aktyèl.Sa yo rèktifikateur yo te itilize nan aplikasyon pou kote varyab pwodiksyon DC obligatwa, tankou nan machin endistriyèl, contrôleur vitès motè, ak gwo-presizyon founiti pou pouvwa.Enklizyon nan SCRs pèmèt pou ajisteman dinamik nan vòltaj la korije, fè sistèm sa yo versatile ak apwopriye pou aplikasyon pou ki mande segondè presizyon.Full-onn pon rèktifikateur nan konfigirasyon sa a yo souvan itilize nan anviwònman kote kondisyon chaj varye, asire pi bon pèfòmans ak efikasite enèji.

12v Pwodwi pou pou bann ki ap dirije

Kèk rèkteur pon plen yo lajman itilize yo bay reglemante 12V pouvwa DC pou bann ki ap dirije.Sistèm ekleraj sa yo souvan jwenn nan kay, biwo, ak dispozisyon dekoratif, kote yon rezèv DC ki konsistan ak serye se bezwen pou operasyon apwopriye.Pa konvèti vòltaj ak elektrisite nan yon pwodiksyon ki estab 12V DC, redresman an asire ke bann yo ki ap dirije opere san yo pa siyman oswa surchof.Aplikasyon sa a enpòtan nan enèji-efikas sistèm ekleraj, kòm redresman a ede amelyore pèfòmans lan ak validite nan poul yo.

Sistèm UPS

Anplis de wòl yo nan konvèti AC a DC, plen-onn pon redresman yo pi bon nan kenbe kontinyèl ekipman pou pouvwa nan sistèm UPS.Pa estabilize pwodiksyon an DC itilize chaje batri a backup, sa yo redresman ede asire ke sistèm nan UPS ka transparans chanje nan pouvwa batri pandan pàn.Aplikasyon sa a espesyalman ekselan nan misyon-kritik anviwònman, tankou lopital, èpòt, ak enstitisyon finansye, kote san enteripsyon pouvwa a bezwen pou sekirite ak kontinwite operasyonèl.Fyabilite redresman an ak efikasite kontribye nan pèfòmans an jeneral ak fyabilite nan sistèm nan UPS.

Konklizyon

Rèktifikateur pon an plen se yon aparèy kle nan vire AC nan DC ak efikasite gwo.Li fè itilizasyon konplè nan pouvwa elektrik la ki disponib, ki rezilta yo nan pi wo pwodiksyon ak mwens pèt enèji.Fonksyònman an detay nan aparèy sa a enplike jere koule nan elektrisite nan diodes li yo ak lè l sèvi avèk transformateur ak kondansateur asire pwodiksyon an pouvwa se lis ak ki estab.Sa a enpòtan pa sèlman pou ti elektwonik, men tou pou aplikasyon pou lou-devwa nan endistri.Malgre ke li ta ka pi konplèks ak potansyèlman pi koute chè pase dispozisyon ki pi senp, benefis li yo tankou plis pouvwa ak pi bon itilize enèji fè li yon chwa tèt pou alimante yon varyete de sistèm elektwonik.
