EPM7256AETC144-10N CPLD: fich, espesifikasyon, aplikasyon, ak gid pwogramasyon

EPM7256AETC144-10N a se yon aparèy lojik pwogramasyon (CPLD) soti nan seri Intel a Max® 7000A.Sa a se chip ki fèt pou pèfòmans vit, kouri nan jiska 172.4 megaèrts ak yon reta 10 ns.Gid sa a eksplike tout bagay sou sa a CPLD, ki gen ladan karakteristik li yo, espesifikasyon, sèvi ak, ki jan nan pwogram li, ak Layout PIN li yo.Si ou bezwen yon chip serye, pwogramasyon pou sikwi dijital, atik sa a pral ede w konprann ki jan li fonksyone.

Katalòg

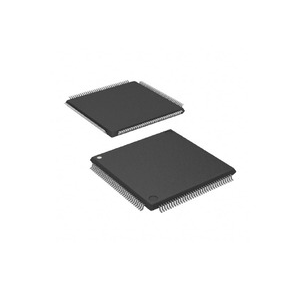

EPM7256AETC144-10N Deskripsyon

A EPM7256AETC144-10N se yon CPLD pèfòmans-wo soti nan Max ® 7000A seri Intel a, pwepare pou mande travay entegrasyon lojik.Aparèy sa a gen anpil 256 macrocells ak alantou 5,000 pòtay ka itilize, ki fasilite fleksibilite konsepsyon sibstansyèl ak sèvis piblik nan anviwònman konplèks dijital.Opere nan yon frekans maksimòm nan 172.4 megaèrts ak yon reta pwopagasyon nan sèlman 5.5 ns, li se Enjenieri pou operasyon rapid.Ki fèt ak yon vòltaj opere 3.3V ak pake nan yon kontra enfòmèl ant 144-PIN kwadwilatè pake plat plat (TQFP), EPM7256AETC144-10N sipòte kondisyon gaya konsepsyon lojik.EPM7256AETC144-10N a anplwaye memwa konfigirasyon ki pa temèt EEPROM, sa ki pèmèt pou depo pèmanan nan done pwogramasyon.Karakteristik sa a, konbine avèk nan-sistèm pwogramasyon atravè koòdone nan JTAG, bay fasilite nan dènye ak reprogramasyon jaden, amelyore alontèm itilizasyon san yo pa bezwen an pou rkonfigurasyon fizik oswa ranplasman.

Tache pwojè ou a ak serye, jaden-pwouve teknoloji pa mete lòd esansyèl ou a pou EPM7256AETC144-10N la avèk nou jodi a ak asire ou gen yon solisyon solid CPLD.

EPM7256AETC144-10N CAD Modèl

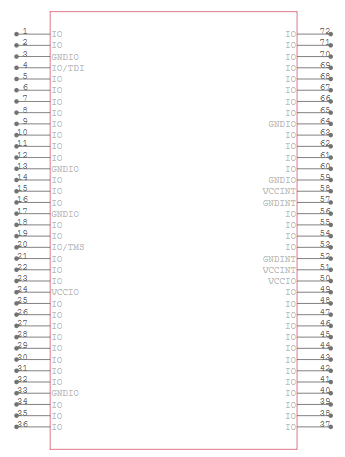

EPM7256AETC144-10N senbòl

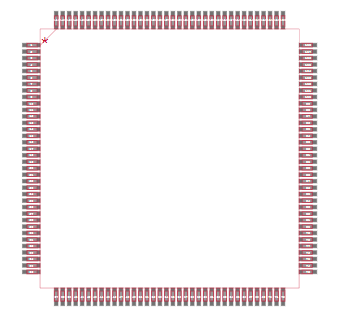

EPM7256AETC144-10N anprint

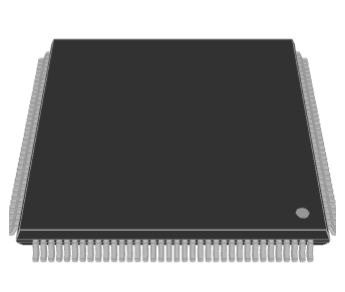

EPM7256AETC144-10N 3D modèl

EPM7256AETC144-10N karakteristik

Macrocells:Aparèy sa a ekipe ak 256 macrocells.MacroCells yo se eleman yo lojik configurable ki pèmèt CPLD a fè divès kalite fonksyon lojik.

Gates ka itilize:Li bay apeprè 5,000 pòtay ka itilize.Sa refere a kantite lajan ekivalan a nan pòtay lojik debaz (tankou ak, oswa, pa) ki ka configuré nan aparèy la.

Mwen/o broch:CPLD a karakteristik 120 opinyon/pwodiksyon broch, ki pèmèt pou entèfas anpil ak lòt pati nan konsepsyon elektwonik yon itilizatè a.

Pwopagasyon reta (TPD):Reta nan pwopagasyon maksimòm se 10 nanoseconds, detèmine ki jan byen vit CPLD a ka pwosesis siyal opinyon ak pwodwi rezilta yo.

Frekans opere:Li ka opere nan frekans jiska 95.2 megaèrts, ki defini vitès la nan ki aparèy la ka egzekite operasyon yo lojik.

Ekipman pou vòltaj:Aparèy la opere nan yon vòltaj ekipman pou nan 3.3V, aliyen ak komen ki ba-vòltaj nivo lojik dijital.

Pake:Li vini nan yon 144-PIN mens kwadwilatè plat pake (TQFP), yon kalite pake kontra enfòmèl ant ki favorab pou minimize espas ki la egzije sou tablo sikwi enprime.

Ranje tanperati opere:Ranje a tanperati opere se soti nan 0 ° C a 70 ° C, asire pèfòmans serye sou nan yon pakèt domèn kondisyon anviwònman an.

Nan-sistèm pwogramasyon:CPLD a sipòte nan-sistèm pwogramasyon atravè yon IEEE STD.1149.1 Gwoup Aksyon Tès Joint (JTAG) koòdone, sa ki pèmèt pou pwogramasyon ak rprogramasyon nan aparèy la lojik nan konfigirasyon an kenkayri final la.

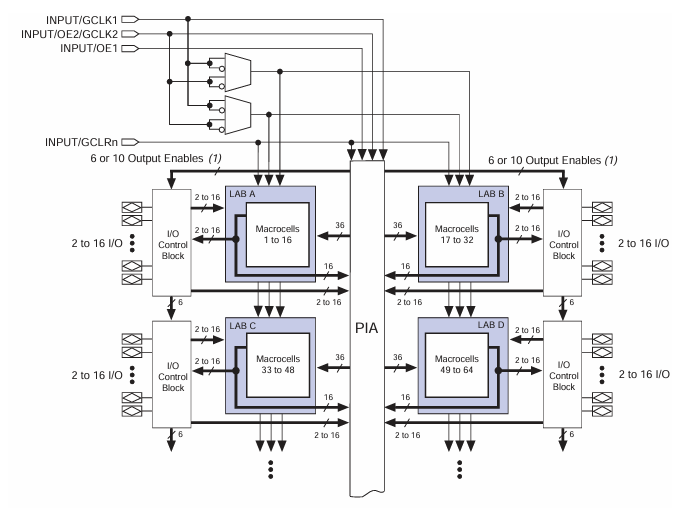

EPM7256AETC144-10N blòk dyagram

A EPM7256AETC144-10N se yon Aparèy konplèks lojik pwogramasyon (CPLD) ak kat Blòk etalaj lojik (laboratwa) , chak ki gen 16 macrocells, total 64 macrocells.Sa yo macrocells okipe tou de konbinezonèl ak sekans lojik, fè aparèy la fleksib pou divès kalite aplikasyon pou lojik dijital.Nan sant la nan CPLD a se la Pwogramasyon etalaj interconnect (PIA), ki konekte tout laboratwa, asire efikas routage siyal.Chak laboratwa kominike ak PIA a lè l sèvi avèk 36 liy konekte, sa ki pèmèt siyal yo dwe pataje ak trete avèk efikasite.Aparèy la karakteristik I/O blòk kontwòl sou chak bò, sipòte 2 a 16 I/O broch pou chak laboratwa.Blòk sa yo ede jere fonksyon opinyon ak pwodiksyon, konekte CPLD a sikwi ekstèn.Siyal kontwòl tankou revèy mondyal (GCLK1, GCLK2), pwodiksyon pèmèt (OE1), ak Reyajiste mondyal (GCLRN) ede senkronize operasyon lojik atravè aparèy la.Anplis de sa, lojik pòtay jere revèy ak siyal Reyajiste, asire operasyon lis.Sa a se CPLD ki fèt pou gwo vitès lojik pwosesis, ofri pwogramasyon, efikas routage siyal, ak serye I/O kontwòl, fè li apwopriye pou entegre sistèm, kominikasyon, ak automatisation endistriyèl.

EPM7256AETC144-10N Espesifikasyon

Tipe	Paramèt
Fabrikan	Altera/Intel
Seri	Max® 7000A
Anbalaj	Plato
Estati pati	Demode
Kalite pwogramasyon	Nan sistèm pwogramasyon
Reta tan TPD (1) Max	10 ns
Pwovizyon pou vòltaj - Entèn	3V ~ 3.6V
Kantite eleman lojik/blòk	16
Kantite macrocells	256
Kantite pòtay	5000
Kantite I/O	120
Tanperati opere	0 ° C ~ 70 ° C (TA)
Kalite aliye	Sifas mòn
Pake / Ka	144-LQFP
Pake aparèy founisè	144-TQFP (20x20)
Nimewo pwodwi baz	EPM7256

EPM7256AETC144-10N Aplikasyon

Entèlijans atifisyèl

Sa a CPLD ap travay nan AI AI akseleratè yo okipe kalkil konplèks ki nesesè pou trete algoritm AI avèk efikasite, amelyore tou de vitès ak disponiblite nan aplikasyon pou AI.

5G Teknoloji

Nan domèn nan 5G kominikasyon, EPM7256AETC144-10N a se pi bon pou pwosesis siyal ak jere pwotokòl kominikasyon.Operasyon lojik segondè-vitès li yo fasilite pwosesis la rapid ki nesesè nan pwochen jenerasyon an nan sistèm san fil.

Nwaj informatique

Nan sant done, aparèy sa a amelyore kapasite pwosesis, sèvi kòm eleman pou jere komèsan segondè nan done ak kalkil konplèks, sipòte enfrastrikti a nan sèvis nwaj yo.

Elektwonik konsomatè yo

CPLD a jwenn aplikasyon nan elektwonik konsomatè tankou televizyon ak consoles Gaming, kote li fè fonksyon lojik koutim ki amelyore fonksyonalite yo aparèy ak eksperyans.

Teknoloji san fil

Yo itilize li nan aparèy kominikasyon san fil modile ak demodulate siyal, asire kominikasyon efikas ak efikas nan aparèy tankou routeurs ak modèm selilè.

Kontwòl endistriyèl

Aparèy sa a se entegral nan sistèm automatisation nan anviwònman endistriyèl, kote li kontwole machin ak jere pwosesis, kontribiye nan ogmante pwodiktivite ak sekirite.

Entènèt bagay sa yo (IoT)

Nan aparèy IoT, EPM7256AETC144-10N a jere pwosesis done ak travay kominikasyon, gwo pou operasyon an san pwoblèm nan aparèy ki konekte nan kay entelijan ak endistri yo.

Ekipman medikal

Se CPLD a aplike nan aparèy medikal pou travay tankou akizisyon done ak pwosesis siyal, jwe yon wòl nan fyab la ak efikasite nan diagnostics medikal ak ekipman tretman.

EPM7256AETC144-10N Pati ki sanble

• EPM7256AETC100-7

• EPM7256AETC144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N avantaj

Segondè dansite lojik

Aparèy sa a pake 256 macrocells ak apeprè 5,000 pòtay ka itilize, sa ki pèmèt pou aplikasyon an nan sikwi lojik konplèks nan yon chip sèl.Sa a dansite segondè lojik fasilite desen plis entegre ak kontra enfòmèl ant, diminye konte a eleman an jeneral ak senplifye kouman tablo.

Nan-sistèm pwogramasyon (ISP)

Prezante nan-sistèm pwogramasyon atravè yon IEEE STD.1149.1 JTAG Entèfas, EPM7256AETC144-10N a pèmèt pou pwogramasyon fasil ak reprogramasyon dirèkteman nan kous la.Kapasite sa a se anpil valè pou pwototip rapid ak pwosesis konsepsyon repete, pèmèt fè ajisteman san yo pa bezwen ranplase chip la.

Rapid reta pwopagasyon

Avèk yon reta pwopagasyon maksimòm nan jis 10 ns, sa a CPLD asire pwosesis rapid nan entrain ak rezilta pou aplikasyon pou ki mande pou gwo vitès manyen done ak repons alè, tankou pwosesis videyo ak sistèm komès-wo frekans.

Ba konsomasyon pouvwa

Opere sou yon vòltaj ekipman pou 3.3V, EPM7256AETC144-10N a optimisé pou efikasite enèji.Sa a konsomasyon pouvwa ki ba se benefisye nan pòtab ak batri-opere aparèy, kote jesyon pouvwa a se bon pou pwolonje lavi operasyonèl.

Konpreyansif I/O kapasite

Se aparèy la ekipe ak 120 I/O broch, bay opsyon koneksyon vaste.Sa a pèmèt pou entèfas fleksib ak yon etalaj lajè nan periferik ak lòt konpozan sistèm, fè li trè adaptab nan konplèks anviwònman milti-aparèy.

Depo konfigirasyon ki pa Peye-temèt

Mèsi a memwa EEPROM ki baze sou li yo, CPLD a konsève anviwònman konfigirasyon li yo menm apre pouvwa a etenn, asire fonksyonalite aparèy rete konsistan nan tout sik pouvwa.Karakteristik sa a nesesè pou aplikasyon ki egzije serye, alontèm pèfòmans san yo pa bezwen an pou souvan rkonfigurasyon.

EPM7256AETC144-10N etap pwogramasyon

Pwogramasyon aparèy EPM7256AETC144-10N enplike nan yon pwosesis sis-etap nan-sistèm (ISP) pwosesis:

1. Antre nan ISP: etap sa a asire w ke pati yo opinyon ak pwodiksyon nan chanje aparèy la soti nan itilize nòmal nan mòd pwogramasyon fèt san pwoblèm.Li pran apeprè 1 milisgond.

2. Tcheke ID: Anvan ou kòmanse pwogramasyon, aparèy la tcheke pwòp ID li yo.Etap sa a trè rapid.

3. Efase Efase: Sa a efase tout done anvan yo soti nan aparèy la.Li fè sa pa resevwa yon lòd pou efase tout bagay ak Lè sa a, ap tann pou 100 milisgond asire w ke tout bagay se efase.

4. Pwogram: Sa a se kote done yo nouvo mete nan aparèy la.Pou chak moso nan done yo, li se voye nan adrès ki kòrèk la nan aparèy la, ak Lè sa a, yon batman kè espesyal asire w ke li nan ki estoke byen.

5. Verifye: Apre pwogramasyon an, aparèy la tcheke si tout done yo kòrèkteman ki estoke pa li li retounen lakay yo epi konpare li a sa li ta dwe.

6. Sòti ISP: Etap sa a chanje aparèy la tounen soti nan mòd pwogramasyon nan mòd itilize nòmal.Li pran tou apeprè 1 milisgond.

Tan an total ki nesesè pou pwogramasyon depann sou konbyen tan chak batman kè dire ak ki jan vit done ka deplase nan ak soti nan aparèy la, ki se enfliyanse pa vitès la nan revèy la pwogramasyon ak konbyen done gen nan pwosesis.Aparèy diferan ta ka pran diferan kantite tan paske yo gen diferan kantite memwa nan pwogram lan.

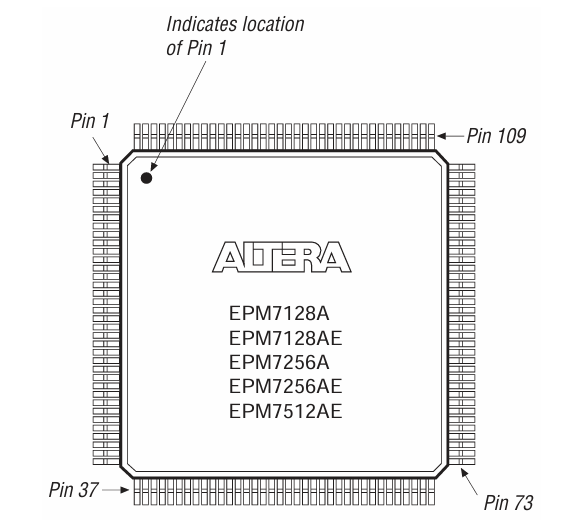

EPM7256AETC144-10N pake PIN-soti dyagram

Dyagram nan montre EPM7256AETC144-10N pake a ak PIN nimewote.Chip sa a vini nan yon TQFP-144 (mens kwadwilatè plat pake ak 144 broch), sa vle di li gen amann-pitch mennen sou tout kat kote yo.Se kote a PIN 1 make ak yon ti pwen, ak nimewo PIN ogmante envers alantou pake a.Kle referans broch tankou PIN 1, PIN 37, PIN 73, ak PIN 109 ede ak oryantasyon pandan asanble PCB.Dimansyon yo deskripsyon defini gwosè fizik chip a asire apwopriye PCB Fitting.Aranjman an pinout pèmèt pou routage siyal efikas, fè li apwopriye pou aplikasyon pou lojik konplèks.EPM7256AE a se yon pati nan seri a MAX 7000A CPLD, prezante 256 Macrocells ak nan-sistèm pwogramasyon.Sifiks la -10N endike yon klas vitès 10 ns ak yon pake plon -gratis.

EPM7256AETC144-10N manifakti

EPM7256AETC144-10N a se yon aparèy lojik konplèks pwogramasyon (CPLD) orijinal devlope pa Altera Corporation, ki te pita akeri pa Intel Corporation Nan 2015. Depi akizisyon a, Intel te vin manifakti ofisyèl la nan FPGA Altera a ak liy pwodwi CPLD, ki gen ladan Max® 7000A seri a, ki aparèy sa a ki dwe nan.EPM7256AETC144-10N a fèt pou pèfòmans-wo, ki ba-pouvwa aplikasyon pou, sipòte nan-sistèm pwogramasyon (ISP) via JTAG (IEEE 1149.1).Malgre ke Intel eritye teknoloji CPLD Altera a, aparèy sa a depi lè sa a te sispann e kounye a li klase kòm demode, sa vle di Intel pa pwodui oswa sipòte li nan manifakti aktif.

Konklizyon

EPM7256AETC144-10N a se yon CPLD pwisan ak fleksib ki itilize nan AI, 5G, nwaj informatique, machin endistriyèl, IoT, ak aparèy medikal.Li trete done byen vit, sèvi ak ti kras pouvwa, ak pèmèt pou reprogramasyon fasil san yo pa retire li nan kous la.Li se toujou itil pou pi gran desen ki bezwen lojik pwogramasyon ak pèfòmans ki estab.Si w ap travay ak sa a CPLD oswa kap chèche altènativ menm jan an, konprann konsepsyon li yo, pwogramasyon, ak benefis ka ede ou fè pi bon pou sèvi ak li nan gwo vitès aplikasyon pou dijital.
