MPC8245LZU300D processeur: fich, karakteristik, aplikasyon, ak espesifikasyon

MPC8245LZU300D a se yon processeur pwisan ki fèt pa NXP USA Inc. pou sistèm entegre ki bezwen yo dwe vit, efikas, ak kontra enfòmèl ant.Li kouri nan 300 megaèrts, sipòte jiska 2 GB nan SDRAM, e li gen yon koòdone 32-bit PCI pou konekte ak lòt aparèy.Processeur sa a gen ladan bati-an karakteristik tankou UARTs doub, yon kontwolè I²C, ak yon de-chanèl kontwolè DMA, fè li gwo pou manyen travay diferan nan yon fwa.Gid sa a eksplike karakteristik li yo, konsepsyon, itilizasyon, ak benefis, ede ou konprann poukisa li se yon chwa ekselan pou rezo, automatisation endistriyèl, depo, telecom, ak lòt aplikasyon entegre.

Katalòg

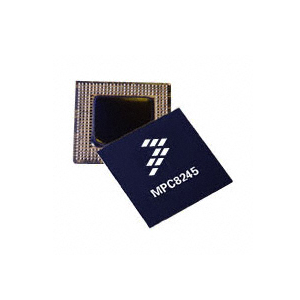

MPC8245LZU300D Deskripsyon

A MPC8245LZU300D Soti nan NXP USA Inc. se yon pèfòmans-wo processeur entegre ki baze sou Nwayo a PowerPC 603E, optimisé pou aplikasyon entegre ki mande efikas pri, espas, ak jesyon pouvwa.Sa a Variant opere nan yon vitès debaz nan 300 megaèrts ak sipòte jiska 2 GB nan SDRAM, fè li apwopriye pou mande pou aplikasyon yo.Li prezante yon koòdone 32-bit psi ki kapab 66 megaèrts, amelyore konpatibilite li yo ak yon varyete de periferik psi.Fonksyonalite entegre yo enkli doub inivèsèl asenkron reseptè-transmeteur (DUARTS), yon kontwolè I²C, ak yon de-chanèl DMA kontwolè, nan mitan lòt moun, ki kontribye nan adaptabilite li yo nan manyen travay pwosesis konplèks avèk efikasite.Pake nan yon 352-boul kasèt boul etalaj (TBGA) konfigirasyon, MPC8245LZU300D a asire yon anprint kontra enfòmèl ant ak pèfòmans gaya nan tanperati sòti nan 0 ° C a 105 ° C.

Si ou ap chèche mete yon lòd esansyèl pou MPC8245LZU300D a, konsidere achte nan men nou.Nou pral asire w ke ou jwenn kontra a pi byen epi yo ka konplètman ogmante sa a processeur pwisan pou pwojè kap vini ou.

MPC8245LZU300D karakteristik

Achitèk Superscalar:Pèmèt processeur a egzekite enstriksyon miltip pou chak sik revèy, ranfòse efikasite a ak vitès nan nwayo a.

Caches entegre:Karakteristik 16 kb nan enstriksyon kachèt ak 16 kb nan kachèt done, ki ka pasyèlman oswa konplètman fèmen.Sa a ede nan minimize tan an pran nan aksè nan done souvan itilize, vitès moute pwosesis.

Jesyon pouvwa dinamik:Gen ladan mòd jesyon pouvwa tankou NAP, Doze, ak dòmi, ki ede diminye konsomasyon pouvwa ki baze sou demand operasyonèl processeur a.

Sipò SDRAM:Ka okipe jiska 2 GB nan SDRAM atravè yon 32- oswa 64-ti jan otobis done.Li sipòte konfigirasyon miltip, akomode varye gwosè ak kalite bank memwa.

Koreksyon erè:Anplwaye mekanism tankou ekri tampon pou PCI ak aksè processeur, ak sipò pou teknik entegrite done tankou égalité, li-modifye-ekri operasyon yo, oswa ECC (erè-korije kòd).

Versatile Rom ak I/O interfaces:Sipòte divès kalite ROM ak memwa flash epi li ofri plizyè jeneral-bi I/O pò, fè li adaptab nan achitekti sistèm diferan.

32-bit pci otobis:Opere nan vitès jiska 66 megaèrts ak se konfòme ak psi 2.2 estanda.Li se tou ki kapab entèfas ak yon seri de periferik psi gras a 5.0-V tolerans li yo.

Doub-chanèl sipò:Karakteristik yon kontwolè de-chanèl DMA ki sipòte mòd dirèk ak Anchènman, ki ka otomatize ak lyen transfè done pou manyen done pi efikas.

Gaye-ranmase kapasite:Fasilite operasyon ki enplike lekti soti nan oswa ekri nan seksyon memwa ki pa kontwa, ekipe ak yon keu transfè ak opsyon entèwonp miltip nan jere transfè done efektivman.

Interfaces kominikasyon:Gen ladan de UARTS pou kominikasyon seri ak yon kontwolè I²C ki sipòte tou de mèt ak mòd esklav, sa ki pèmèt pou bezwen kominikasyon varye.

Kontwolè entèwonp pwogramasyon:Ofri jesyon gaya nan pyès ki nan konpitè ak entèripsyon seri, amelyore reyaksyon sistèm lan ak kontwòl.

Timers ak jenerasyon revèy:Enkòpore kat timers pwogramasyon ak bati-an mekanism pou génération revèy pou otobis la PCI ak SDRAM, asire distribisyon egzat ak senkronizasyon nan tout konpozan sistèm diferan.

MPC8245LZU300D blòk dyagram

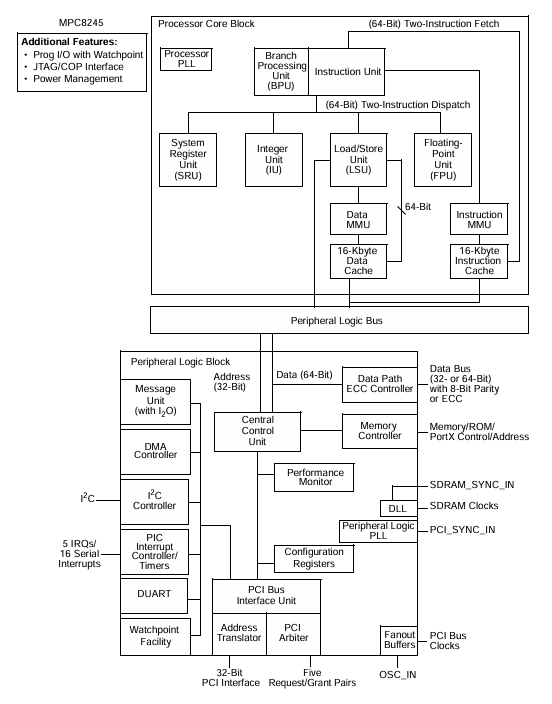

A MPC8245LZU300D blòk dyagram Montre ki jan processeur a ak periferik kominike.Li gen de seksyon prensipal: la Blòk nwayo processeur ak la Periferik blòk lojik.Blòk debaz processeur a okipe kalkil yo.Li gen ladan Inite Processing Branch (BPU), Inite nonb antye relatif (IU), Inite k ap flote-pwen (FPU)ak Chaje/magazen inite (LSU).Enstriksyon yo chache, trete, ak egzekite avèk efikasite avèk èd nan 16-kbyte done ak kachèt enstriksyon.A Inite jesyon memwa (mmus) Jere aksè memwa.A Periferik blòk lojik Konekte processeur a nan aparèy ekstèn.Li gen ladan yon DMA kontwolè pou transfè memwa vit, yon I²C Kontwolè pou kominikasyon, ak yon Inite mesaj pou operasyon opinyon/pwodiksyon.A PCI koòdone otobis Sipòte yon koneksyon 32-bit psi pou ekspansyon.Youn Kontwolè memwa manch memwa sistèm, ki gen ladan Sdram Revèy senkronizasyon.Pou kontwòl sistèm, li gen yon Pic entèwonp kontwolè Ki jere entèwonp soti nan diferan sous.A Done chemen ECC kontwolè asire entegrite done, sipòte 32-ti jan oswa 64-ti jan otobis done ak égalité oswa ECC (erè-korije kòd).Siyal revèy tankou Osc_in ak Pci_sync_in Kenbe tout bagay senkronize pou operasyon lis.

Cop Connector Dyagram

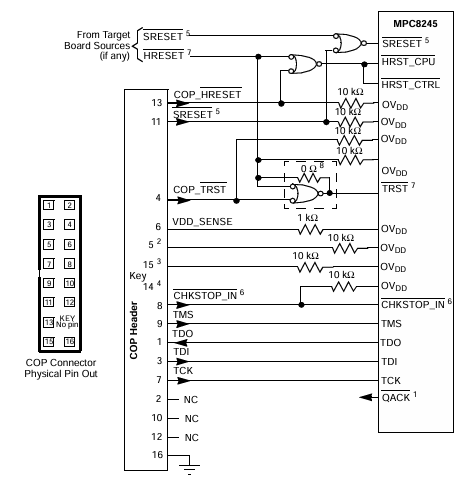

A Cop Connector Dyagram Pou MPC8245LZU300D a montre debogaj la ak koòdone Reyajiste yo itilize pou fè tès ak depanaj processeur la.A 16-PIN COP header konekte processeur a ekstèn Jtag/jandam Zouti debogaj.Siyal kle yo enkli Sreset, Hak Cop_hreset, ki sistèm kontwòl retabli.A Hrst_ctrl Antre ede kowòdone retabli lè l sèvi avèk pòtay lojik.A Cop_trst retabli la JTAG tès lojik.Siyal yo JTAG: TMS, TDO, TDIak TCK yo itilize pou eskanè fwontyè ak nan-sikwi debogaj.A Chkstop_in siyal kontwole processeur clocking pandan debogaj, pandan y ap Vdd_sense Monitè sistèm vòltaj.Rale-up ak rale-desann rezistans (10 kΩ, 1 kΩ) ede estabilize siyal yo.A Cack Siyal ede nan kowòdinasyon debogaj.A Connector jandam Swiv estanda jtag pinout, fè li fasil pou konekte ak zouti debogaj.

Espesifikasyon MPC8245LZU300D

Tipe	Paramèt
Fabrikan	NXP USA Inc.
Seri	MPC82XX
Anbalaj	Plato
Estati pati	Demode
Nwayo processeur	PowerPC 603E
Kantite am/lajè otobis	1 nwayo, 32-ti jan
Vitès	300MHz
Contrôleur RAM	Sdram
Graphics akselerasyon	Non
Voltage - mwen/O	3.3V
Tanperati opere	0 ° C ~ 105 ° C (TA)
Kalite aliye	Sifas mòn
Pake / Ka	352-LBGA
Pake aparèy founisè	352-TBGA (35x35)
Lòt interfaces	I2c, i²o, psi, uart
Nimewo pwodwi baz	MPC82

Aplikasyon MPC8245LZU300D

Ekipman Rezo

MPC8245LZU300D a se depreferans adapte pou aparèy rezo tankou routeurs, switch, ak kat koòdone rezo.Entèfas gaya PCI li yo ak periferik kominikasyon entegre pèmèt transfè done gwo vitès ak jesyon efikas nan pwotokòl kominikasyon miltip.Kapasite sa a amelyore pèfòmans lan ak fyab nan operasyon rezo a.

Otomatik endistriyèl

Nan automatisation endistriyèl la, processeur sa a jwe yon wòl nan sistèm alimante tankou contrôleur lojik pwogramasyon (PLCs), interfaces machin (HMIs), ak lòt machin automatisation.Kapasite processeur a pou okipe kontwòl ak siveyans travay fè li yon eleman enpòtan nan anviwònman modèn endistriyèl, asire jesyon pwosesis egzak ak efikas.

Solisyon Depo

Koòdone nan memwa avanse ak kapasite DMA nan MPC8245LZU300D a fè li yon chwa ekselan pou aplikasyon pou depo ki gen rapò ak, ki gen ladan contrôleur ATAK ak rezo zòn depo (SANs).Li èksèl nan jere gwo vitès aksè done ak jesyon depo efikas, ki se gwo nan anviwònman kote entegrite done ak aksè rapid yo se priyorite.

Telekominikasyon

Mikroproseseur sa a byen adapte pou itilize nan ekipman telekominikasyon yo, tankou estasyon baz ak passerelles.Kapasite li nan avèk efikasite okipe plizyè sous dlo ak sipòte pwotokòl kominikasyon divès ede nan amelyore fonctionnalités an jeneral ak disponiblite nan enfrastrikti telekominikasyon yo.

Sistèm Embedded

Kapasite entegrasyon versatile MPC8245LZU300D a fè li yon kandida pwemye pou sistèm entegre yo te jwenn nan otomobil elektwonik, elektwonik, ak aparèy medikal.Ranje li yo nan periferik entegre ak interfaces pèmèt pou konsepsyon an nan espesyalize, pèfòmans-wo solisyon entegre pwepare satisfè bezwen espesifik yo nan endistri sa yo.

Mpc8245lzu300d pati menm jan an

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300D avantaj

Entegre sistèm-sou-chip (SOC) konsepsyon

MPC8245LZU300D a konbine nwayo a processeur, contrôleur memwa, ak periferik nan yon chip sèl.Apwòch sa a SOC senplifye achitekti sistèm lan, minimize bezwen pou konpozan ekstèn, epi yo ka mennen nan rediksyon pri nan tou de devlopman ak faz pwodiksyon an.

High-pèfòmans pwosesis

Processeur a opere nan yon frekans nan 300 megaèrts ak anplwaye yon achitekti superscalar, ki pèmèt li egzekite enstriksyon miltip pou chak sik revèy.Sa a kapasite pwosesis-wo pèfòmans asire operasyon efikas ak se siperyè processeurs ki pa sipòte paralelis sa yo, fè li ideyal pou mande pou aplikasyon yo.

Sipò memwa versatile

Processeur sa a sipòte jiska 2 GB nan SDRAM ak karakteristik yon koòdone memwa avanse ki gen ladan koreksyon erè ak versatile ROM ak I/O interfaces.Nivo sa a nan sipò memwa bay fleksibilite, ki pèmèt sistèm Customize konfigirasyon an memwa satisfè bezwen aplikasyon espesifik, yon avantaj sou plis sistèm rijid.

Comprehensive entegrasyon periferik

MPC8245LZU300D a gen ladan interfaces kominikasyon entegre tankou UARTS ak yon kontwolè I²C, osi byen ke timers pwogramasyon ak contrôleur entèwonp.Sa a entegrasyon vaste periferik diminye bezwen an pou plis konpozan ekstèn, senplifye konsepsyon an jeneral ak amelyore fyab sistèm pa diminye pwen yo potansyèl nan echèk.

Ba konsomasyon pouvwa

Prezante jesyon pouvwa dinamik ak mòd tankou NAP, Doze, ak dòmi, processeur a ka optimize l 'pouvwa li ki baze sou demand kantite travay aktyèl.Sa a se kapasite yo itilize nan aplikasyon pou kote efikasite pouvwa ki nesesè, bay yon kwen sou lòt processeurs ki manke tankou kontwòl pouvwa detaye.

MPC8245LZU300D dimansyon anbalaj

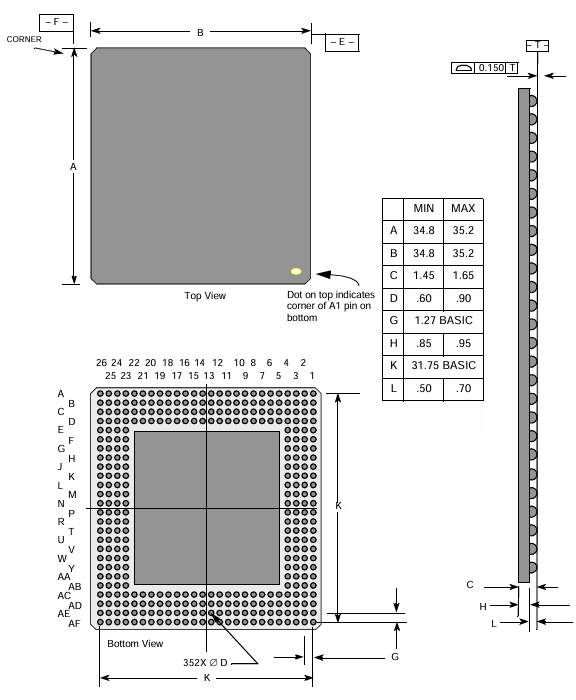

Pake paramèt

Paramèt	Dimansyon (mm)
Pake deskripsyon	35 mm × 35 mm
Konekte	352
Anplasman	1.27 mm
Voye boul soude	ZU (TBGA pake) —62 SN/36 PB/2 AG;VV (plon-gratis vèsyon nan pake) —95.5 SN/4.0 Ag/0.5 Cu
Dyamèt boul soude	0.75 mm
Maksimòm wotè modil	1.65 mm
Ko-Planarite spesifikasyon	0.15 mm
Fòs maksimòm	6.0 liv.Total, egzakteman distribye sou pake (8 gram/boul)

Devwa PIN ak dimansyon pake

MPC8245LZU300D manifakti

Mikroproseseur MPC8245LZU300D se yon pwodwi nan NXP USA Inc., yon sipòtè de NXP Semiconductors.NXP Semiconductors, ki sòti nan Philips Semiconductors, gen operasyon US li yo biwo santral li nan Austin, Texas.Processeur sa a, yon pati nan pi laj dosye yo, entegre teknoloji optimisé pou pèfòmans ak konsomasyon pouvwa ki ba, fè li apwopriye pou yon varyete de aplikasyon entegre.Malgre ke MPC8245LZU300D a te make kòm demode, NXP USA Inc. kontinye sipòte pwodwi eritaj li yo pandan y ap pouse limit yo nan zòn tankou otomobil, endistriyèl, ak IoT nan nouvo solisyon semi -conducteurs.

Konklizyon

MPC8245LZU300D a se yon processeur fò ak serye bati pou mande aplikasyon yo.Avèk pwosesis vit li yo, bati-an karakteristik kominikasyon, ak entelijan pouvwa-ekonomize mòd, li ede sistèm kouri san pwoblèm epi avèk efikasite.Menm si li se kounye a demode, li toujou itil nan anpil rezo, endistriyèl, ak telecom pwojè.Kapasite li nan okipe travay miltip pandan y ap ekonomize pouvwa fè li yon chwa ki gen anpil valè kap chèche yon konfyans processeur entegre.
