XCV600E-7FG680C FPGA: Karakteristik, espesifikasyon, aplikasyon, ak fich

XCV600E-7FG680C a se yon FPGA pwisan soti nan seri Virtex-E Xilinx a, bati pou manyen travay dijital konplèks.Li gen ladan anpil pòtay lojik, memwa, ak opsyon opinyon/pwodiksyon, fè li itil nan elektwonik, kontwòl endistriyèl, kominikasyon, e menm aplikasyon pou AI.Gid sa a eksplike karakteristik li yo, detay teknik, dyagram blòk, aplikasyon, ak benefis yo.Li kouvri tou pati menm jan an, detay anbalaj, ak enfòmasyon manifakti, fè li yon resous konplè pou enterese nan sa a FPGA.

Katalòg

XCV600E-7FG680C Deskripsyon

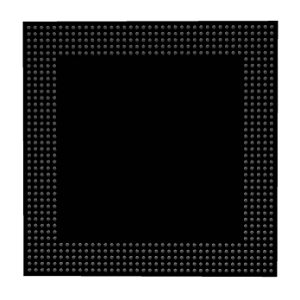

A XCV600E-7FG680C se yon FPGA pèfòmans-wo soti nan fanmi Virtex-E Xilinx a, ki fèt pou aplikasyon pou ki mande siperyè solisyon lojik pwogramasyon.Modèl sa a prezante apeprè 985,882 pòtay sistèm ak 15,552 selil lojik, bay kapasite gaya pou kalkil konplèks dijital.Li se ekipe ak 3,456 blòk lojik configurable (CLBs) ak yon total de 294,912 Bits RAM, asire ase espas pou depo done ak manipilasyon.Loje nan yon 680-PIN amann-pitch boul etalaj etalaj (FBGA) pake, XCV600E-7FG680C a gen yon kontra enfòmèl ant 40x40 mm anprint, apwopriye pou aplikasyon pou espas-contrained.Li opere sou yon vòltaj debaz nan 1.8V epi li se manifaktire lè l sèvi avèk yon 0.18 µM pwosesis CMOS, ki amelyore efikasite li yo ak estabilite pèfòmans.FPGA a sipòte 16 pèfòmans-wo estanda koòdone, fè li versatile pou divès kalite entegrasyon periferik.FPGA a gen ladan kat reta-fèmen pasan (DLLs) pou jesyon revèy egzak ak dedye pote lojik ki fasilite gwo vitès operasyon aritmetik, bezwen pou aplikasyon pou ki mande rapid pwosesis ak fonksyonalite matematik.

Nou ankouraje w mete lòd esansyèl pou XCV600E-7FG680C la avèk nou pran avantaj de solisyon serye ak évolutive.

XCV600E-7FG680C CAD Modèl

XCV600E-7FG680C senbòl

XCV600E-7FG680C anprint

XCV600E-7FG680C 3D modèl

XCV600E-7FG680C karakteristik

Blòk lojik configurable (CLBs): FPGA a gen 3,456 CLBs, ofri yon total de 15,552 selil lojik.Sa a konte segondè nan selil lojik fasilite kalkil konplèks dijital ak aplikasyon machin eta a, apwopriye pou aplikasyon pou avanse dijital.

Sistèm pòtay: Aparèy la bay jiska 985,882 pòtay sistèm, pèmèt konstriksyon an nan gwo-echèl sikwi entegre ak fonksyonalite lojik vaste.

Total RAM: Ekipe ak 294,912 Bits nan RAM total, sa a FPGA pèmèt depo done ak manipilasyon nan aparèy la pou aplikasyon pou ki enplike done tampon, kenbe eta, ak travay pwosesis dinamik.

Itilizatè mwen/O broch: Sipòte jiska 512 itilizatè I/O broch, pèmèt anpil entèfas ak yon pakèt domèn periferik ak lòt sistèm dijital.

Selelio+™ Teknoloji: Teknoloji sa a sipòte 20 estanda ki gen gwo pèfòmans, ki gen ladan LVD, BLVDs, ak LVPECL.Li pèmèt pou tou de sèl-te fini ak diferans siyal, bay fleksibilite ak konpatibilite ak divès kalite estanda kominikasyon dijital.

Reta-fèmen pasan (dlls): Gen uit DLL konplètman dijital ki ofri avanse kontwòl revèy karakteristik tankou miltiplikasyon revèy, divizyon, ak zewo-reta tampon.Kapasite sa a se pi bon pou jere distribisyon nan tout domèn revèy miltip nan desen konplèks.

Pèfòmans Entèn: FPGA a kapab reyalize vitès entèn pèfòmans jiska 130 megaèrts ak kat nivo nan selil lojik (nivo LUT), pèmèt vitès pwosesis vit ki nesesè pou gwo vitès aplikasyon pou dijital.

SelectRam+™ memwa yerachi : Karakteristik yon sistèm memwa yerarchize ki gen ladan jiska 1 MB nan RAM distribye configurable ak jiska 832 KB nan synchronous RAM blòk entèn yo.Apwòch sa a memwa kouch amelyore vitès aksè done ak efikasite.

Achitekti fleksib: Gen ladan dedye pote lojik pou gwo vitès aritmetik, sipò pou rle, chenn cascade pou lajè-opinyon fonksyon, ak anpil anrejistre/seri ak opsyon pou revèy pèmèt, doub synchronous/asenkron seri, ak Reyajiste.Atribi sa yo kontribye nan yon konsepsyon achitekti versatile ak efikas.

XCV600E-7FG680C blòk dyagram

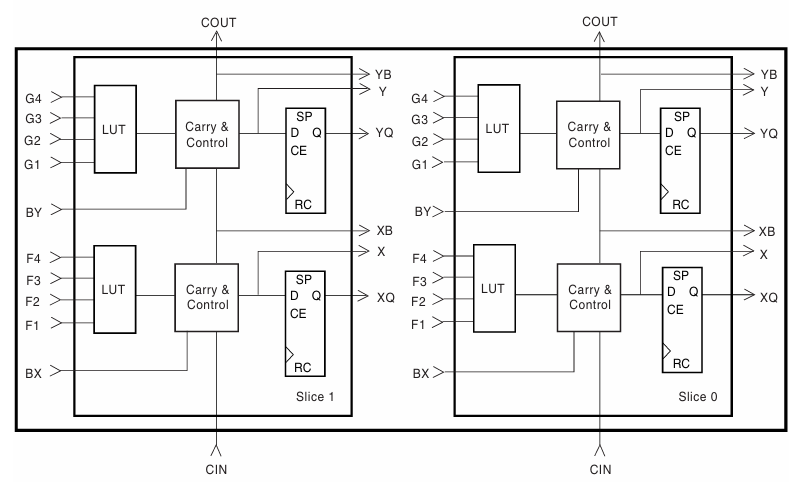

A Dyagram blòk nan XCV600E-7FG680C FPGA a Montre estrikti a nan yon tranch lojik.Chak tranch gen Gade-up tab (luts), pote lojik, ak baskile-flops, ki enpòtan pou bati sikwi dijital.Chak tranch gen de Luts, ki pran entrain (G1-G4 ak F1-F4) ak jenere rezilta lojik.Rezilta sa yo ka itilize dirèkteman oswa ki estoke nan baskile-flops (D-tip anrejistre) pou operasyon sekans.Lojik la pote ede fè operasyon aritmetik vit tankou adisyon.Flip-flops magazen done yo ak revèy pèmèt (CHI) ak Reyajiste (Rc) fonksyon.Chèn nan pote (Cin to cout) lyen tranch miltip, amelyore vitès nan operasyon aritmetik.Rezilta (X ak Y) Ede konekte eleman lojik diferan.Estrikti sa a fè FPGA efikas, fleksib, ak ki kapab manyen desen dijital konplèks.

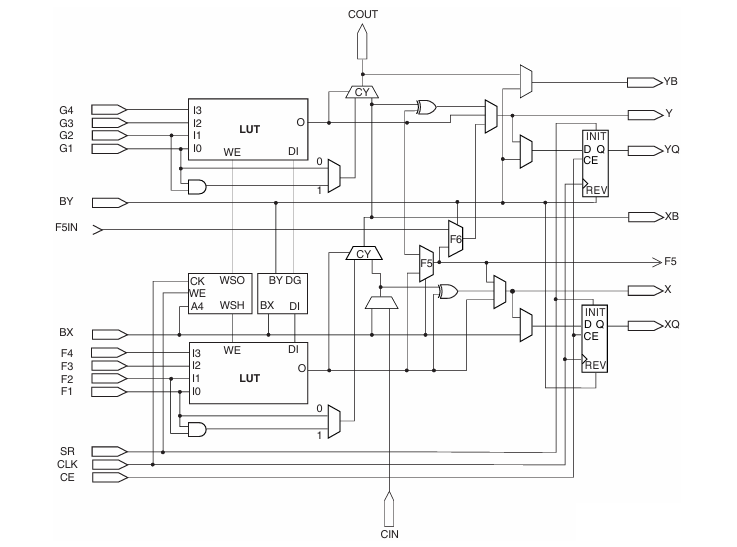

Dyagram nan dezyèm bay yon View plis detay sou achitekti a tranch lojik nan XCV600E-7FG680C FPGA a, ki montre koneksyon an entèn nan Luts, pote lojik, ak baskile-flops.Chak tranch gen de Gade-up tab (luts), ki resevwa entrain miltip (G1-G4 ak F1-F4) jenere rezilta lojik.Rezilta sa yo ka swa itilize dirèkteman nan lojik konbinezonèl oswa ki estoke nan baskile-flops (D-tip anrejistre) pou operasyon sekans.Flip-flops yo genyen pandil (Clk), pèmèt (CHI), retabli (Sr), ak inisyalizasyon (Inisye) entrain, sa ki pèmèt pou depo done kontwole.A pote lojik (Cy) se responsab pou operasyon aritmetik, pwopagasyon siyal la pote ant tranch adjasan nan la CIN ak Brik koneksyon.Multiplexers yo ak lojik kontwòl pèmèt seleksyon nan siyal diferan, optimize pèfòmans pou aritmetik ak operasyon ki lojik.Estrikti sa a pèmèt kalkil vit aritmetik, kontwòl lojik sekans, ak efikas routage done, fè FPGA a trè adaptab pou divès kalite aplikasyon pou dijital.

XCV600E-7FG680C Espesifikasyon

Tipe	Paramèt
Fabrikan	Amd xilinx
Vòltaj - Pwovizyon pou	1.71V ~ 1.89V
Total Bits Ram	294912
Pake aparèy founisè	680-ftebga (40x40)
Seri	Virtex®-e
Pake / Ka	680-lbga ekspoze pad
Pakèt	Plato
Tanperati opere	0 ° C ~ 85 ° C (TJ)
Kantite eleman lojik/selil	15552
Kantite laboratwa/CLBS	3456
Kantite I/O	512
Kantite pòtay	985882
Kalite aliye	Sifas mòn
Nimewo pwodwi baz	Xcv600e

XCV600E-7FG680C Aplikasyon

Sistèm entegre ak aplikasyon IoT

Rekonfigurabilite FPGA a ak kapasite pwosesis gaya yo byen adapte pou sistèm entegre ak aparèy IoT.Li pèmèt pou solisyon pyès ki nan konpitè pwepare ki ka avèk efikasite jere travay espesifik ak fonksyonalite ki nesesè nan aparèy entelijan ak teknoloji ki konekte.

Pwosesis imaj ak aprantisaj machin

Avèk resous lojik sibstansyèl ak memwa, sa a FPGA ka okipe mande travay pwosesis imaj ak egzekite algoritm aprantisaj machin.Kapasite sa a pèmèt li fè analiz done ak pran desizyon pou aplikasyon tankou siveyans otomatik ak sistèm asistans chofè avanse (ADAS).

Kominikasyon done gwo vitès

Ekipe ak sipò pou plizyè pèfòmans-wo estanda koòdone, tankou LVDs ak LVPECL, FPGA a se ideyal pou gwo vitès sistèm kominikasyon done.Sa gen ladan aplikasyon ki mande pou transfè done rapid ak serye, tankou enfrastrikti telekominikasyon ak rezo gwo vitès.

Sistèm kontwòl endistriyèl

Achitèk gaya FPGA a ak fleksib I/O opsyon fè li apwopriye pou sistèm kontwòl endistriyèl.Li kapab entegre pou kontwole ak kontwole machin ak pwosesis endistriyèl, amelyore efikasite operasyonèl ak sekirite.

Ekipman D 'medikal

Kapasite aparèy la nan pwosesis gwo komèsan nan done pou aplikasyon pou D 'medikal.Li sipòte travay enfòmatik konplèks ki nesesè nan sistèm tankou ultrason ak MRI ki egzije vitès pwosesis ak rezolisyon imaj.

Enfrastrikti kominikasyon san fil

FPGA a ka itilize nan zo rèl do a nan sistèm kominikasyon san fil, ki gen ladan teknoloji émergentes tankou 5G.Li jere travay pwosesis siyal konplèks bezwen pou sipòte done segondè debi ak kondisyon yo ki dinamik nan modèn rezo kominikasyon san fil.

Elektwonik konsomatè yo

Adaptabilite li yo ak kapasite pèfòmans-wo fè FPGA a apwopriye pou konsomatè elektwonik.Li bay pwosesis done efikas ak solisyon entèfas, ki nesesè pou aparèy tankou consoles Gaming, televizyon entelijan, ak sistèm automatisation lakay yo.

Xcv600e-7fg680c pati menm jan an

• XCV600E-7BG432C

• XCV600E-7FG900C

• XCV600E-7HQ240I

XCV600E-7FG680C avantaj

Segondè pèfòmans

FPGA a ka opere nan vitès jiska 130 megaèrts atravè kat nivo LUT.Sa a kapasite segondè-vitès pèmèt pwosesis done ak vit operasyon enfòmatik pou aplikasyon pou ki mande fwa repons rapid ak debi done segondè.

Segondè dansite lojik

Avèk jiska 985,882 pòtay sistèm ak 15,552 selil lojik, sa a FPGA sipòte konplèks desen dijital nan yon chip sèl.Sa a dansite lojik segondè pèmèt pou entegrasyon an nan fonksyon miltip ak pwosesis, diminye bezwen an pou eleman adisyonèl ak senplifye konsepsyon sistèm.

Versatile I/O Sipò

Aparèy la gen ladan 512 Itilizatè I/O broch ak sipòte 20 estanda ki gen gwo pèfòmans tankou LVD ak LVPECL.Sa a versatile I/O kapasite asire konpatibilite ak nan yon pakèt domèn entrain dijital ak analòg ak rezilta, fasilite entegrasyon sistèm fleksib ak gran.

Jesyon revèy avanse

Ekipe ak uit konplètman dijital reta-fèmen pasan (DLLs), FPGA a bay avanse karakteristik jesyon revèy ki gen ladan miltiplikasyon revèy, divizyon, ak zewo-reta tampon.Karakteristik sa yo amelyore presizyon ak fleksibilite nan kontwòl distribisyon nan sistèm konplèks pou kenbe senkronizasyon ak pèfòmans.

Efikas yerachi memwa

SelectRAM+™ memwa yerachi a gen ladan jiska 1 MB nan konfigirasyon distribye RAM ak jiska 832 KB nan senkronik RAM blòk entèn yo.Sa a sistèm memwa estriktire ak aksesib sipòte gwo vitès depo done ak Rekipere, bezwen pou aplikasyon pou memwa-entansif tankou pwosesis videyo ak gwo manipilasyon dataset.

Ba konsomasyon pouvwa

Opere ak yon vòltaj debaz nan 1.8V, se FPGA a ki fèt pou efikasite enèji, ki se benefis pou aplikasyon pou pouvwa-sansib.Sa a konsomasyon pouvwa ki ba ede nan diminye pri a enèji an jeneral ak anprint tèmik, amelyore konvnab aparèy la pou aplikasyon pou pòtab ak aleka.

Rkonfigurabilite

SRAM FPGA a ki baze sou nan-sistèm konfigirasyon pèmèt pou san limit re-pwogramasyon.Karakteristik sa a pèmèt sou-vole dènye a ak optimizasyon san yo pa bezwen an pou chanjman pyès ki nan konpitè fizik, bay yon solisyon fleksib ak pri-efikas pou en kondisyon aplikasyon an.

Xcv600e-7fg680c dimansyon anbalaj

A XCV600E-7FG680C, yon Xilinx Virtex-E FPGA, vini nan yon FG680 pake, ki se yon Fine-pitch boul etalaj griy (FBGA) ak 680 voye boul.Anba la a se dimansyon anbalaj:

Paramèt	Senbòl	Min (mm)	Nominal (mm)	Max (mm)
Gwosè kò	Youn	31	31	31
Anplasman boul	B	1.27	1.27	1.27
Dyamèt boul	C	0.5	0.6	0.7
Wotè pake	D	2.7	3.2	3.7
Dimansyon kadriyaj boul	E	26 × 26	26 × 26	26 × 26

XCV600E-7FG680C manifakti

XCV600E-7FG680C a se yon jaden pòtay pwogramasyon etalaj (FPGA) orijinal manifaktire pa Xilinx, yon founisè ki mennen nan aparèy lojik pwogramasyon.Xilinx devlope seri a Virtex-E, ki gen ladan modèl sa a, yo ofri solisyon lojik pèfòmans-wo pou avanse informatique ak aplikasyon pou pwosesis siyal.Nan 2022, AMD Achte xilinx, fè AMD manifakti aktyèl la ak pwopriyetè a liy lan pwodwi Xilinx FPGA.Pandan ke Xilinx te li te ye pou inovasyon li yo nan FPGAs, AMD te kontinye entegre teknoloji sa yo nan dosye li yo, ki konsantre sou pèfòmans-wo informatique ak solisyon pwosesis adaptasyon.Sepandan, XCV600E-7FG680C a se kounye a demode, sa vle di AMD pa aktivman pwodui oswa sipòte modèl sa a espesifik FPGA.

Konklizyon

XCV600E-7FG680C a se yon gwo vitès, fleksib, ak enèji-efikas FPGA, pafè pou anpil pwojè avanse dijital.Menm si li pa pwodwi ankò, li toujou gen valè nan sistèm ki egziste deja ki bezwen pèfòmans serye.Kapasite li yo dwe reprogramasyon fè li itil pou aplikasyon pou alontèm.Gid sa a bay tout detay kle yo sou sa a FPGA, ede ou deside si li nan bon chwa a oswa jwenn altènativ pou desen yo.

Fich pdf

XCV600E-7FG680C fich:

Virtex-E 1.8v.pdf
