Eksplore CD4510 moute/desann kontwa an ak kapasite prereglaj

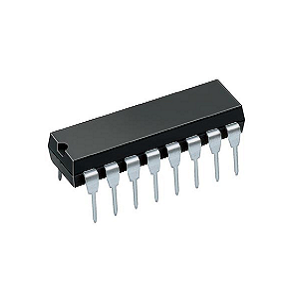

Gid sa a delves nan CD4510 a, yon versatile binè-kode desimal (BCD) kontwa, ki fèt pou egzak moute/desann konte nan seri a nan 0 a 9. Anplwaye BCD fòma, CD4510 la avèk efikasite konvèti valè desimal nan reprezantasyon binè.Atravè Sur pratik ak eksplikasyon detaye konfigirasyon, atik sa a gen pou objaktif pou amelyore konpreyansyon ou ak aplikasyon nan CD4510 a nan divès anviwònman teknolojik.

Katalòg

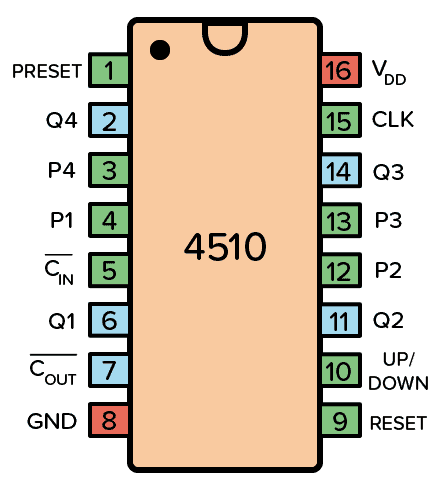

Konfigirasyon PIN nan CD4510 IC

Non PIN	PIN No.	Tipe	Deskripsyon
VDD	16	Pouvwa	Pwovizyon pou vòltaj (+3 a +15v)
YD	8	Pouvwa	Tè (0v)
Preset	1	Mize	Ansanm kontwa an nan tou sa ki sou P1-P4
Pote nan	5	Mize	Pote nan soti nan nenpòt ki etap anvan, otreman mete ba
Pote	7	Randman	Ale ba lè se valè ki pi ba oswa pi wo a rive jwenn
Retabli	9	Mize	Ansanm pwodiksyon 0000
Up/desann	10	Mize	Mete segondè yo konte moute (oswa ki ba yo konte desann)
Pandil	15	Mize	Ogmante/diminye kontwa lè ale ba a segondè
Q1 Pou Q4	6,11,14,2	Randman	Valè a vann san preskripsyon
P1 P4	4,12,13,3	Mize	Valè pou presetting kontwa an

Apèsi sou lekòl la nan yon moute/desann kontwa BCD

Up/desann kontwa an BCD, tankou la CD4510, egzanp fleksibilite ak kapasite gwo nan sistèm konte dijital.Pa trete tou de tranzisyon anwo ak anba nimerik atravè siyal opinyon disrè, li sipòte navigasyon bidirèksyonèl.Chak batman kè revèy dousman nudges konte a egal lè opinyon an moute/desann se segondè, epi bès lè ki ba.Karakteristik sa a bidirèksyonèl pwouve anpil valè nan senaryo ki mande kontwòl metikuleu, tankou automatisation endistriyèl, kote swiv sik egzak vin yon aspè entegral nan jesyon pwosesis.

Menm si ki fèt yo konte jiska 15, estrikti nan nannan nan binè-kode desimal la (BCD) limite li nan yon maksimòm de 9, yon konpwomi souvan rankontre nan desen sistèm dijital.Adrese bezwen an pou konte pwolonje, espesyalman nan aplikasyon pou tankou tan dijital oswa revèy, anplwaye Anchènman kontè adisyonèl nan broch pote.Apwòch sa a modilè pèmèt ekstansyon san pwoblèm, pèmèt mezi tan egzak sou peryòd pwolonje san yo pa sakrifye fyab.

Fonksyon ak l 'nan CD4510 la

Estrateji koneksyon pou ekipman pou pouvwa

Pandan entegrasyon an nan CD4510 a, koneksyon ki an sekirite pa ki lye ak VDD nan sous la pouvwa pozitif ak GND nan tèminal la negatif.Microchip sa a fonksyone atravè yon spectre pouvwa 3V a 15V, ak kèk varyant pwolonje jiska 20V.Egzaminasyon fich la se yon pratik abityèl pou akomode nuans pouvwa ak evite deranjman sikwi.Chèk sa yo reflete balans lan atansyon ant konesans ak previzyon nesesè yo asire fyabilite sistèm.

Dechifre rezilta kontwa ak eta yo

Ka eta aktyèl la kontwa dwe li nan rezilta Q1 Q4, ak Q4 yo te ti jan ki pi enpòtan (MSB).Aranjman sa a senplifye pwosesis dekodaj valè kontwa an.Nan konsepsyon an sikwi, regilyèman siveyans sa yo rezilta sèvi kòm yon zouti dyagnostik, ofri insight imedya nan pèfòmans elektrik la ak fonksyonman enteryè nan dispozisyon entegre.

Prereglaj ak Reyajiste mekanism

Inisye kontwa an pa mete valè vle via P1 P4, an konjonksyon avèk deklanchman an nan PIN la prereglaj.Kapasite sa a yo mete kondisyon espesifik inisyal se avantaje nan senaryo ki mande senkronizasyon soti nan jwenn-ale la.Pandan se tan, kapasite a Reyajiste pèmèt reinitializing kontwa an efor, yon pratik lajman entegre pandan tès ak debogaj faz yo fiable Reyajiste kontwa an nan yon eta baz.

Kontwòl nan konte direksyon ak pwogresyon

Konte konpòtman se enfliyanse pa PIN nan revèy, ak ajisteman direksyon ki reji pa moute/desann estati a PIN.Se adaptabilite sa a nan modulasyon direksyon yo itilize nan aplikasyon pou ki mande konte bidirèksyonèl.

Entegre kontè miltip

Nan aranjman ki enplike itilize nan kontè miltip, aliyen pote a nan tèminal ak aparèy la anvan an pote soti nan navèt san pwoblèm konte kontinyèl.Sa a konfigirasyon kaskad se gwo pou pwolonje kapasite konte.Jere aliyman siyal sa yo se pa sèlman yon travay teknik, li defini entèlijans estratejik, fòme yon sistèm konte dijital gaya ak awogan.

CD4510 Awondisman Aplikasyon

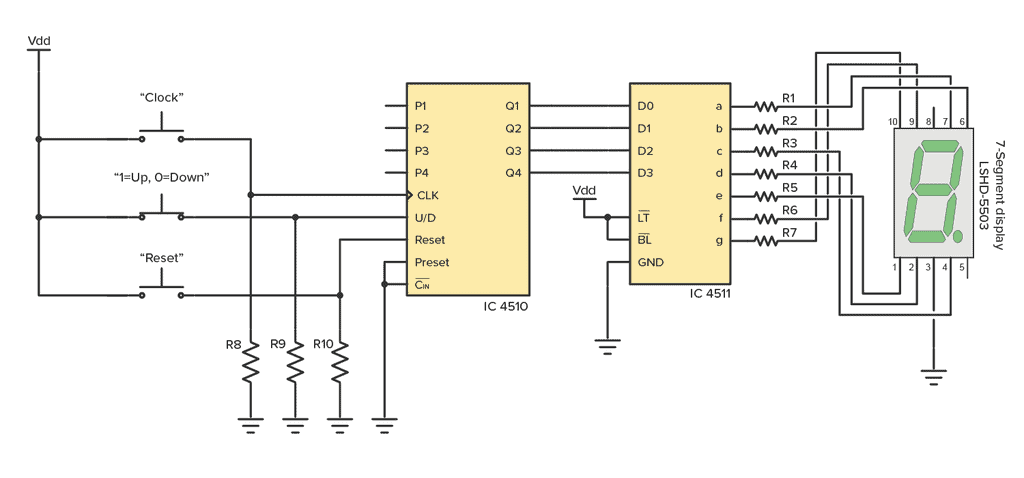

Yon skorbord dijital se yon bon fason pou aprann kijan bato lojik travay ansanm pou fè travay espesifik tankou swiv nòt.Pwojè sa a sèvi ak CD4510 a, yon binè moute/desann kontwa, yo konte nòt la, ak la CD4511, yon dekodaj BCD-a-7-segman, yo montre nòt la sou yon 7-segman dirije.Awondisman an opere sou yon ekipman pou pouvwa 9V e li gen ladan twa pouse, youn nan ogmante nòt la, youn nan diminye li, ak youn nan Reyajiste li a zewo.Rezistans asire bon nivo aktyèl, ak yon ekspozisyon 7-segman tankou LSHD-5503 a vizyèlman reprezante nòt la.

Yon pwoblèm komen nan sikwi sa yo se bouton debouncing, kote yon sèl bouton laprès ka voye voye siyal miltip akòz kontak entèn rebondi.Sa ka lakòz nòt la chanje envolontè.Pwoblèm lan ka fiks lè l sèvi avèk rezistans ak kondansateur lis siyal la oswa pa pwogramasyon yon mikrokontroleur ki inyore siyal repete pou yon peryòd kout.Nan konfigirasyon senp sa a, yo rekòmande yon metòd ki baze sou pyès ki nan konpitè.Pa konbine CD4510 la ak CD4511 ak yon klè, konsepsyon fonksyonèl, pwojè sa a ofri yon fason dwat yo eksplore elektwonik dijital pandan y ap kreye yon pratik, skorbord k ap travay.

CD4510 Altènativ ak ekivalan

Ekivalan

• NTE4510

• MC14510

• HCF4510

• TC4510

• HEF4510

• CD4510BE

Altènativ

• 4516: Menm jan ak 4510 la, men li ka konte jiska 15 olye pou yo jis 9.

• 4029: Sa a se yon kontwa 4-ti jan presettable ki ka ajiste yo konte monte oswa desann.

Fich

CD4510BE fich:
