IC 7447: BCD a 7-segman Convertisseurs Gid

IC 7447 la se sitou itilize pou konvèti binè-kode desimal (BCD) done nan siyal ki ka kondwi 7-segman montre.Sa a chip fè li posib vizyèlman reprezante nimewo ki soti nan 0 a 9 sou ekspozisyon sa yo pa trete entrain BCD ak tradui yo nan rezilta ki koresponn lan.Atik sa a eksplore fonksyon yo an detay, konfigirasyon PIN, ak karakteristik operasyonèl nan IC 7447 a, bay bonjan Sur pou tout moun angaje nan pwojè mèr.

Katalòg

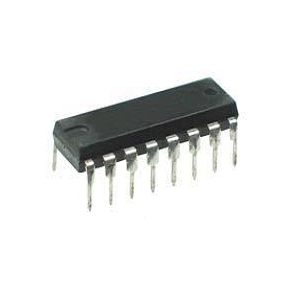

Apèsi sou lekòl la nan IC 7447

IC 7447 la kanpe kòm yon moso defini nan fanmi an lojik 74xx, souvan itilize nan yon spectre nan aplikasyon pou dijital ki gen ladan kalkilatris, kontè, revèy, ak sistèm mezi.Fonksyon prensipal li se dekodaj la nan BCD (binè-kode desimal) entrain pou 7-segman montre, fasilite konvèsyon an nan done binè nan fòma fasil entèprete.Enkapsule nan yon 14-PIN double-an-liy pake, ak prezante yon 15V pwodiksyon pèseptè louvri, sa a IC tradui yon sekans binè kat-ti jan nan nimewo desimal sòti nan 0 a 9.

Dwat ak fyabilite IC 7447 la etabli li kòm yon eleman baz nan sikwi dijital globalman.Nan revèy dijital ak kontè, sa a IC pèmèt prezantasyon an klè nan done nimerik pou klè ak presizyon nan teknoloji.Nan sistèm konplèks tankou aparèy mezire milti-fonksyonèl, konpreyansyon nan distribisyon ak sekans lojik ka enfliyanse pèfòmans, ladrès tipikman gen ase matirite pandan tès repete.Kapasite nan disène ak navige sibtilite sa yo elve inisyativ aplikasyon senp nan opòtinite pou konsepsyon ak efikasite optimize.

Teknikman, IC 7447 la fasilite reprezantasyon done efikas, ki sèvi kòm yon pon ant entrain binè anvan tout koreksyon ak potansyèl la espresif nan nimewo desimal.Tradiksyon sa a se pa yon travay teknik sèlman men amelyore entèraksyon ak aparèy.Ti ajisteman nan aplikasyon, tankou modifye kondwi aktyèl pou montre, ka larjeman chanje bon jan kalite pwodiksyon ak lavi eleman, en sans nan aprantisaj anpirik ak iteratif nan elektwonik.

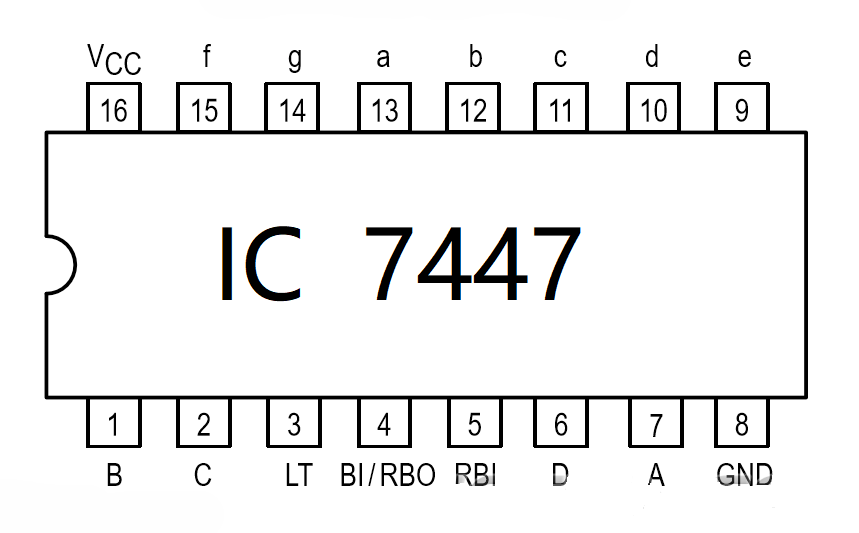

IC 7447 konfigirasyon PIN

PIN NON	Deskripsyon
1	BCD B opinyon
2	BCD C opinyon
3	Tès lanp
4	RB Sòti
5	RB Antre
6	Bcd d opinyon
7	BCD yon opinyon
8	Atè
9	7-segman E pwodiksyon
10	7-segman D pwodiksyon
11	7-segman C pwodiksyon
12	7-segman B Sòti
13	7-segman yon pwodiksyon
14	7-segman G pwodiksyon
15	7-segman f pwodiksyon
16	VCC - Pwovizyon pou pozitif

Ki jan IC 7447 fonksyon nan sikwi dijital?

Yon sikwi chofè se yon kalite lojik konbinezon ki fèt pou tradwi plizyè siyal opinyon nan rezilta espesifik.Objektif prensipal li se asire ke rezilta yo koresponn avèk presizyon nan valè yo opinyon nan yon fason sistematik ak previzib.Pou egzanp, IC a 7447, yon dekodaj BCD-a-7-segman, fè fonksyon sa a pa konvèti binè-kode desimal (BCD) entrain nan vizyèlman rekonèt rezilta desimal.Pwosesis sa a depann sou prensip yo nan Boolean aljèb ak operasyon an nan pòtay lojik pote soti nan sa yo konvèsyon avèk efikasite.

Fonksyonalite a nan yon ekspozisyon 7-segman enplike nan yon relasyon ki senp ant entrain ak rezilta.Sistèm lan pran nan kat liy opinyon, ki dekodaj la pwosesis kontwole sèt liy pwodiksyon.Anndan IC a 7447, dekodaj la tradui done yo opinyon BCD nan yon fòma ki dirèkteman kondwi ekspozisyon an 7-segman.Chak konbinezon opinyon pre-trase eklere segments espesifik nan ekspozisyon an, fòme nimewo yo vle oswa karaktè.Kat sa a asire ke ekspozisyon an fonksyone fiable ak toujou san yo pa plis kontwòl ekstèn.

Youn nan karakteristik kle yo nan IC 7447 la se kapasite li nan okipe sa a konvèsyon intern.Chip la otomatikman jenere konplete ki nesesè nan entrain yo BCD, elimine bezwen an pou pwogramasyon ekstèn oswa sikwi siplemantè.Sa a bati-an fonctionnalités senplifye pwosesis la nan montre enfòmasyon, kòm chip a prepare done yo nan yon fòma ki ekspozisyon an 7-segman ka fasil entèprete.Kòm yon rezilta, li bay yon solisyon dwat ak efikas pou konvèti entrain dijital nan rezilta lizib.

BCD-a-7-segman konvèsyon via IC 7447

IC 7447 la se yon chip ki itilize pou kontwole anod komen 7-segman montre, tankou Kingbright SA03 la.Li konvèti yon opinyon binè 4-ti jan nan nimewo parèt sou modil la 7-segman.Se opinyon an 4-ti jan ki make D, C, B, ak A, ak chak ti jan ki reprezante yon valè: D se plas la 8 a, C se plas la 4 a, B se plas la 2 a, ak A se plas la 1 la.Sa yo entrain anjeneral soti nan yon kontwa binè.Lè opinyon an se ant 0000 (binè pou 0) ak 1001 (binè pou 9), IC a pwodui nimewo ki kòrèk la sou ekspozisyon an.Sa a se ke yo rekonèt kòm binè-kode desimal (BCD).Si opinyon an pi wo pase 1001, IC a pral pwodiksyon kòrèk oswa valè endefini sou ekspozisyon an.Ou ka tcheke rezilta sa yo lè l sèvi avèk tab la verite nan fich la IC la.Pins yo kontwòl sou IC a yo make BI/RBO, RBI, ak LT.Sa yo itilize pou vid, tranch vid, ak tès ekspozisyon an.Pou opere IC a nòmalman, konekte broch sa yo nan yon sous pouvwa 5V.

Konfigirasyon debaz

Yo mete kanpe kous la, kòmanse pa konekte pouvwa a.Tache PIN 16 (VCC), PIN 3 (LT), PIN 4 (BI/RBO), ak PIN 5 (RBI) nan yon ekipman pou pouvwa 5V asire eleman yo resevwa bon jan pouvwa.Lè sa a, konekte PIN 8 (GND) nan tè (0V) ranpli kous la epi yo bay yon pwen referans ki estab.Next, lyen broch yo opinyon.Konekte broch 1, 2, 6, ak 7, ki sèvi kòm entrain yo DCBA, nan korespondan broch yo pwodiksyon DCBA nan kontwa ou.Sa pèmèt kontwa an voye siyal ki kontwole pwodiksyon ekspozisyon an.Finalman, fil ekspozisyon an.Konekte broch 9 jiska 15 a A, B, C, D, E, F, ak G segments nan anod komen ou 7-segman ekspozisyon.Asire w ke chak PIN matche kòrèkteman nan segman respektif li yo asire reprezantasyon egzat chif sou ekspozisyon an.

Operasyon avanse nan jesyon ekspozisyon

Sikui entegre yo tankou 74xx47 yo fèt pou senplifye kontwòl ak amelyore pèfòmans milti-chif montre yo.Sikui sa yo gen ladan karakteristik tankou tès la lanp, opinyon blanking, ak tranch rid, ki amelyore fyab ekspozisyon, klè, ak efikasite.A Tès lanp Fonksyon limyè moute tout segments nan yon ekspozisyon 7-segman ansanm lè se PIN espesifik li yo aktive ak yon vòltaj ki ba.Tès sa a ede konfime ke tout segments ap fonksyone byen anvan yo itilize regilye oswa pandan antretyen.Li opere endepandamman nan valè yo opinyon binè DCBA, fè li yon fason rapid ak fasil asire ekspozisyon preparasyon pou.A Blanking opinyon Pèmèt tout segments nan ekspozisyon an yo dwe etenn san yo pa chanje done yo opinyon.Karakteristik sa a se itil pou ekonomize pouvwa pandan inaktivite oswa pou diminye dezord vizyèl nan aparèy kote ekleraj kontinyèl ta ka distrè.Li prezève done opinyon pandan y ap bay fleksibilite nan jere ekspozisyon an.

A Tranch rid opinyon (RBI) ak Sòti vid tranch (RBO) Kontwole repwesyon nan zewo dirijan nan milti-chif ekspozisyon.Pou egzanp, olye pou yo montre "005," ekspozisyon an pral montre "5."Fonksyon sa a asire ke sèlman chif ki gen sans yo limen.Nan montre nan chenn, RBO a nan yon sèl IC konekte nan RBI nan pwochen an, asire ki konsistan repwesyon zewo nan tout chif yo.RBI pi piti siyifikatif chif la ki konekte nan yon vòltaj segondè yo montre zewo sèlman lè sa nesesè.Karakteristik sa yo travay ansanm pou amelyore fonctionnalités nan ekspozisyon dijital.Yo asire fyabilite operasyonèl, konsève enèji, ak amelyore klè nan enfòmasyon nimerik.Figi ki anba yo montre relasyon ki genyen ant konfigirasyon opinyon (DCBA, RBI, ak LT) ak pwodiksyon ki koresponn lan sou yon ekspozisyon 7-segman, en ki jan karakteristik tankou tranch rid ak tès lanp afekte ekspozisyon an.

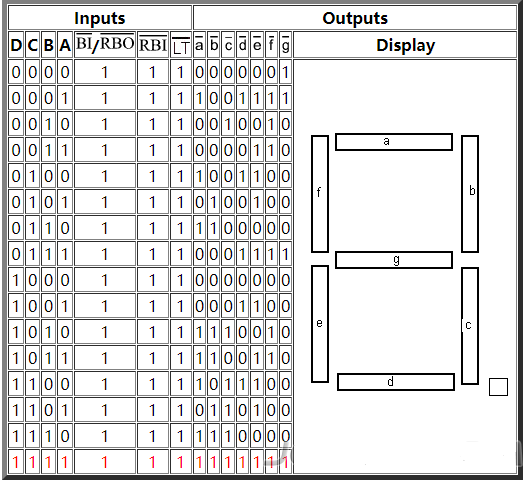

7-segman ekspozisyon opinyon ak tab pwodiksyon

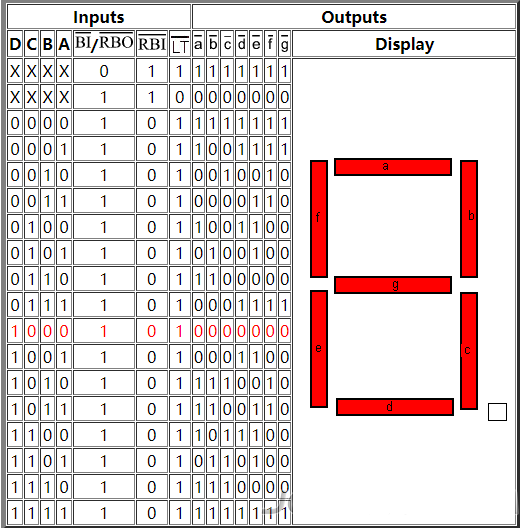

7-segman ekspozisyon tranch rid ak rezilta tès lanp

IC 7447 karakteristik ak espesifikasyon

• Sipòte yon seri vòltaj lajè, ofri pi gwo fleksibilite.

• Kapab fonksyone efektivman anba divès kondisyon anviwònman an.

• Entèn rale-up rezistans retire nesesite pou eleman ekstèn.

• Diodes kranpon Antre yo enkli, fè revokasyon gwo vitès nesesè.

• Rezilta yo fèt ak louvri-pèseptè fonctionnalités.

• Konvèti BCD (binè-kode desimal) opinyon nan yon ekspozisyon 7-segman, sa ki pèmèt nimewo 0 a 9 yo dwe montre.

• Gen kat liy opinyon ak sèt liy pwodiksyon pou fonctionnalités.

• Chak pake gen yon sèl 7447 IC.

• Chip la make ak idantifyan "7447."

• Opere sou yon sous pouvwa 5V, ak yon seri akseptab ant 4.75V ak 5.25V.

• Vini ak 14 a 16 broch nan yon pake doub-an-liy (plonje) fòma.

Konklizyon

IC 7447 la se yon pati enpòtan nan ki montre nimewo sou 7-segman montre pa chanje binè-kode done desimal nan yon fòma lizib.Itilite li yo ak karakteristik itil fè li yon chwa komen pou anpil pwojè elektwonik dijital, ki soti nan kontè debaz nan sistèm avanse.Aprann kijan li fonksyone ka amelyore konsepsyon an ak fonksyon nan montre dijital.
