LFEC3E-3Q208C FPGA Apèsi sou lekòl la: Karakteristik, aplikasyon, pwogramasyon, ak espesifikasyon

Nan atik sa a, ou pral aprann sou LFEC3E-3Q208C a, yon FPGA soti nan Semiconductor lasi.Ou pral wè sa li ye, karakteristik prensipal yo li ofri, e poukisa li itil pou anpil desen mitan-ranje.Kontni an tou mache ou nan espesifikasyon li yo, aplikasyon pou, ak etap-pa-etap pwosesis pwogramasyon, ansanm ak avantaj li yo, enkonvenyans, ak detay manifakti.

Katalòg

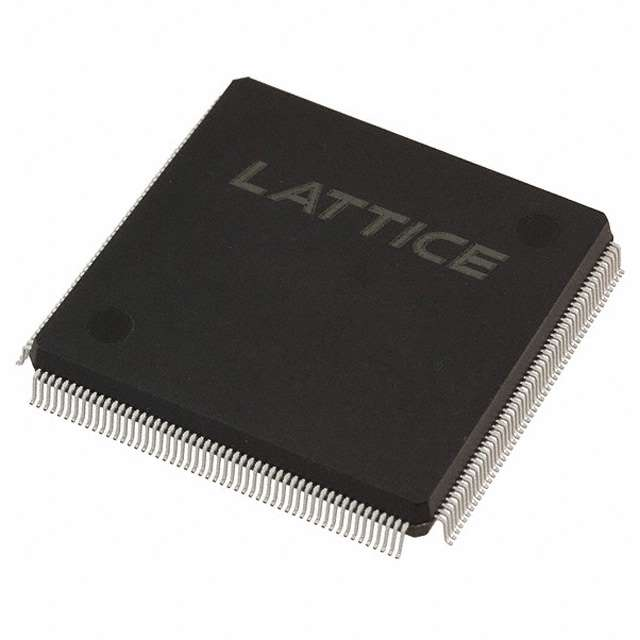

Ki sa ki LFEC3E-3Q208C a?

A Lfec3e-3q208c se yon pri-efikas jaden-pwogramasyon etalaj pòtay (FPGA) soti nan lasi semi-conducteurs, ki fèt kòm yon pati nan Latticeec (ekonomi) fanmi an.Fanmi sa a te devlope pou delivre solisyon lojik pwogramasyon ki balanse aksesibilite ak pèfòmans serye pou desen endikap.Nan yerachi a Latticeec, li chita nan mitan-ranje a, ofri alantou 3,000 eleman lojik ak itilizasyon pouvwa efikas, pon an diferans ki genyen ant pi piti aparèy antre ak pi gwo, plis modèl resous-entansif.Seri a pi laj LatticeECP/EC mete aksan sou pwogramasyon pri ki ba, évolutivité, ak fleksibilite nan tout gwosè aparèy miltip, ak Variant a EC konsantre sou pèfòmans ekonomi-kondwi.

Kap chèche LFEC3E-3Q208C?Kontakte nou yo tcheke stock aktyèl, tan plon, ak prix.

LFEC3E-3Q208C Karakteristik

• Resous lojik

Aparèy la entegre sou 3,100 eleman lojik òganize nan 384 blòk, bay li ase kapasite pou mitan-ranje desen.Sa a balans nan resous fè li apwopriye pou lojik kontwòl, pwosesis siyal, ak aplikasyon pou entegre san yo pa pri twòp.

• Pwogramasyon mwen/o

Avèk jiska 145 broch pwogramasyon/pwodiksyon, li sipòte yon gran varyete opsyon koneksyon.Sa yo mwen/eksplwatasyon yo konpatib ak estanda miltip tankou LVCMOS, LVTTL, LVDS, PCI, ak SSTL, pèmèt entegrasyon sistèm fleksib.

• Embedded memwa

FPGA a gen ladan dedye blòk RAM (EBR) ak distribye RAM Resous, bay efikas sou-chip depo.Sa a pèmèt aplike done tampon, tab Passage, oswa ti souvni entegre dirèkteman andedan aparèy la.

• Jesyon revèy

Li prezante jiska kat PLL entegre, ofri frekans miltiplikasyon, divizyon, ak faz deplasman.Sa a pèmèt egzak kontwòl distribisyon ak senkronizasyon pou gwo vitès desen.

• Sipò memwa DDR

Aparèy la gen ladan sipò kenkayri pou interfaces DDR, ki kapab kouri DDR400 (200 megaèrts).Sa fè li pratik pou desen ki mande pou ekstèn aksè memwa segondè-vitès.

• Pouvwa efikasite

Opere ak yon ekipman pou nwayo 1.2 V, FPGA a minimize konsomasyon pouvwa sistèm jeneral.Konsepsyon ba-pouvwa li yo se ideyal pou aplikasyon pou pòtab oswa enèji-sansib.

• Sistèm-nivo karakteristik

Bati-an fonksyon tankou IEEE 1149.1 eskanè fwontyè, sou-chip analiz lojik (ISPTracy), ak yon bòt SPI koòdone Flash senplifye tès ak debogaj.Karakteristik sa yo diminye tan devlopman ak amelyore fyab konsepsyon.

• Sipò pou Devlopman

Sipòte pa suite a konsepsyon isplever, aparèy la benefisye soti nan sentèz otomatik, plas-ak-wout, ak zouti verifikasyon.Ou kapab tou itilize IPLEVERCORE blòk IP akselere fonksyon komen ak diminye tan-a-mache.

Latticeecp/EC Dyagram blòk Fanmi

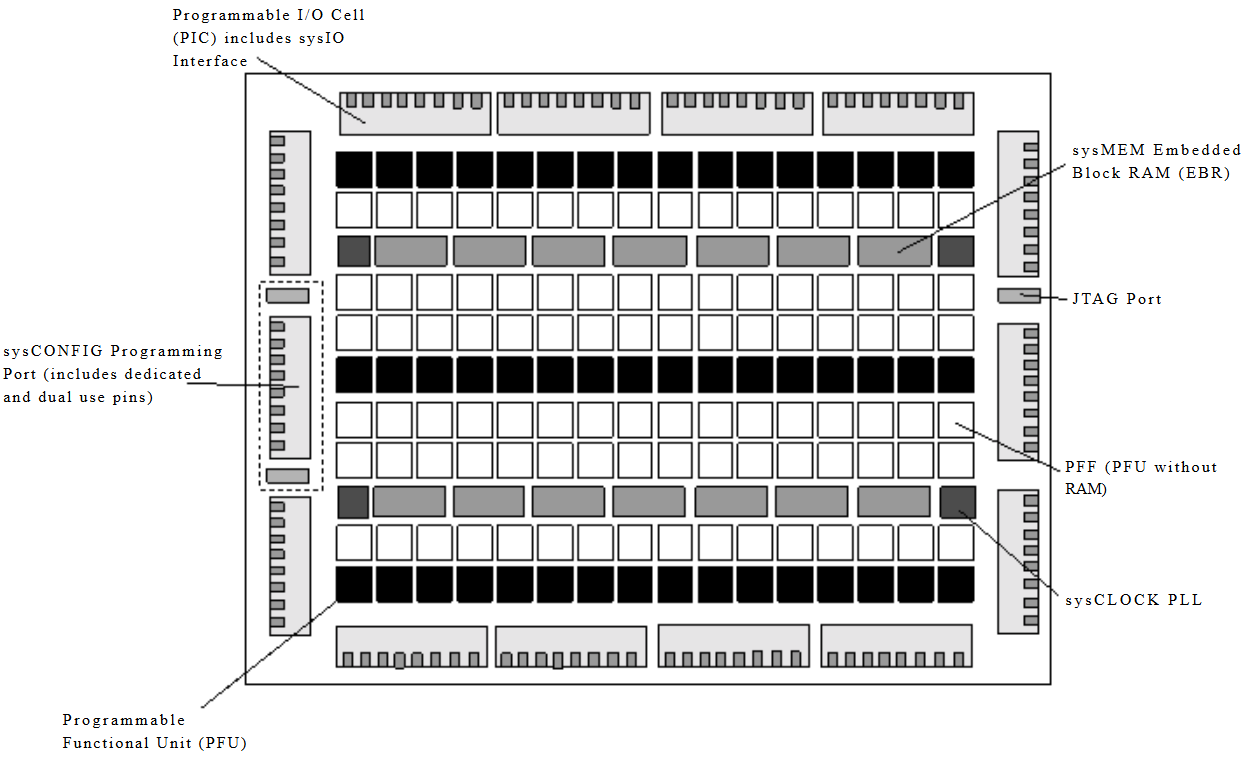

Dyagram nan blòk nan fanmi an LatticeECP/EC (ki gen ladan LFEC3E-3Q208C) montre ki jan FPGA a se bati ak ki jan pati li yo travay ansanm.Selil yo pwogramasyon I/O (PICs) yo mete alantou bor yo konekte chip a ak aparèy deyò, sipòte anpil estanda siyal.Anndan, inite yo pwogramasyon fonksyonèl (PFUs) okipe operasyon lojik, ak kèk pè entegre RAM blòk (EBR) pou estoke done ak lòt moun konsantre sèlman sou lojik.Sysclock PLL yo jere siyal revèy pou konsepsyon an ka kouri nan vitès la dwa ak distribisyon.Pò a Sysconfig ak JTAG pò kite ou pwogram, tès, ak debug FPGA a fasil.Layout sa a bay fleksibilite LFEC3E-3Q208C, pèfòmans serye, ak entegrasyon senp nan desen pri-sansib.

Latticeecp/EC tranch dyagram

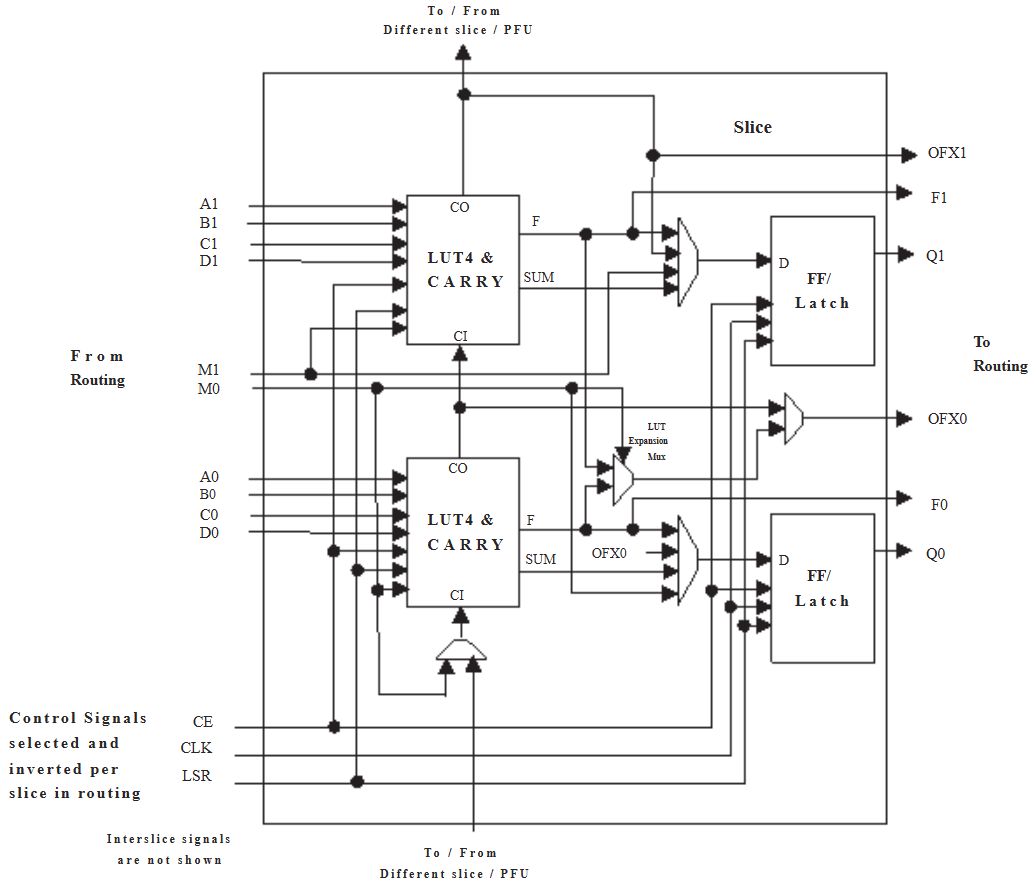

Tranch la nan fanmi an LatticeECP/EC, tankou nan LFEC3E-3Q208C a, se inite a lojik debaz ki konbine LUT4 & pote blòk pou fè lojik ak operasyon aritmetik.Chak tranch gen ladan tou baskile-flops/seri nan magazen done ak pèmèt lojik sekans, ak multiplexeurs wout siyal fleksib swa nan anrejistre oswa dirèkteman.Estrikti sa a enpòtan paske li bay vitès la FPGA, fleksibilite, ak efikasite okipe tou de senp ak konplèks desen dijital.Tablo ki anba la a rezime deskripsyon yo siyal tranch, ki gen ladan fonksyon yo, kalite, non siyal, ak rezon.

Fonksyone	Lèt	Non siyal	Deskripsyon
Mize	Done siyal	A0, B0, C0, D0	Entran nan LUT4
Mize	Done siyal	A1, B1, C1, D1	Entran nan LUT4
Mize	Milti-bi	M0	Antre multiples
Mize	Milti-bi	M1	Antre multiples
Mize	Kontwòl siyal	CHI	Revèy pèmèt
Mize	Kontwòl siyal	LSR	Lokal seri/Reyajiste
Mize	Kontwòl siyal	Clk	Revèy sistèm
Mize	Entè-PFU siyal	Fcin	Vit pote nan¹
Randman	Siyal done	F0, F1	Lut4 pwodiksyon enskri siyal kontoune
Randman	Siyal done	Q0, Q1	Enskri rezilta
Randman	Siyal done	OFX0	Pwodiksyon nan yon mux Lut5
Randman	Siyal done	OFX1	Sòti nan yon Lut6, Lut7, Lut8 2 MUX depann sou tranch la
Randman	Entè-PFU siyal	FCO	Pou dwa ki pi PFU a vit pote chèn pwodiksyon¹

LFEC3E-3Q208C espesifikasyon

Lèt	Paramèt
Fabrikan	Semiconductor lasi
Vòltaj - Pwovizyon pou	1.14V ~ 1.26V
Total Bits Ram	56,320
Pake aparèy founisè	208-PQFP (28x28)
Seri	EC
Pake / Ka	208-BFQFP
Pakèt	Plato
Tanperati opere	0 ° C ~ 85 ° C (TJ)
Kantite eleman lojik/selil	3,100
Kantite I/O	145
Kalite aliye	Sifas mòn
Nimewo pwodwi baz	Lfec3

LFEC3E-3Q208C Aplikasyon

1. Sistèm kontwòl entegre

LFEC3E-3Q208C a byen adapte pou entegre contrôleur nan aparèy, automatisation endistriyèl, ak pòtay IoT.Dansite lojik modere li yo ak konsepsyon pri ki ba pèmèt yo ranplase lojik fiks-fonksyon ak fleksibilite pwogramasyon.Sa fè li pi fasil pou ajou sistèm oswa adapte yo ak en estanda san yo pa refè pyès ki nan konpitè.

2. DDR memwa entèfas

Avèk bati-an sipò pou DDR400 memwa, aparèy la ka jere done tampon, antre, oswa depo tanporè nan aplikasyon pou.Karakteristik sa a se itil nan sistèm kote vitès memwa ekstèn enpòtan, men plen-wo fen pèfòmans FPGA pa obligatwa.Anpil benefisye de yon balans nan vitès, pri, ak efikasite memwa.

3. I/O Tranzisyon ak Pwotokòl Konvèsyon

Mèsi a sipò lajè li yo pou I/O estanda tankou LVCMOS, LVTTL, LVDS, PCI, ak SSTL, FPGA a se efikas nan Tranzisyon diferan interfaces dijital.Li kapab configuré tradui siyal ant subsystems, fè li valab nan desen melanje-teknoloji.Sa a fleksibilite ede pwolonje lavi sa a ki nan pyès ki nan konpitè ki egziste deja pa pèmèt konpatibilite ak eleman nouvo.

4. Aplikasyon pou Endistriyèl ak Enfrastrikti

Aparèy la kapab tou sèvi nan pri-sansib ekipman endistriyèl ak enfrastrikti kote fyab ak pèfòmans modere yo ase.Sipò li yo pou eskanè fwontyè, sou-chip debogaj, ak operasyon ba-pouvwa fè li ideyal pou sistèm ki mande efikasite ak antretyen fasil.Wòl tipik gen ladan inite kontwòl, modil koòdone, ak sistèm siveyans.

Lfec3e-3q208c pati ki sanble

Spesifikasyon	Lfec3e-3q208c	Lfec3e-3q208i	LFEC3E-3QN208C	LFEC3E-4Q208C	Lfec1e-3q208c	Lfec6e-3q208c
Eleman Lojik (LUTS)	~ 3.1k	~ 3.1k	~ 3.1k	~ 3.1k	~ 1.5k	~ 6.1k
Blòk lojik	384	384	384	384	192	768
Embedded blòk RAM (EBR)	~ 55 KB	~ 55 KB	~ 55 KB	~ 55 KB	~ 18 KB	~ 92 KB
Max frekans opere	~ 340 megaèrts	~ 340 megaèrts	~ 340 megaèrts	~ 340 megaèrts	~ 300 megaèrts	~ 340 megaèrts
Mwen/o konte	145	145	145	145	112	145
Pakèt	208-PQFP	208-PQFP	208-PQFP	208-PQFP	208-PQFP	208-PQFP
Nwayo vòltaj	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V
Range Tanperati	0 ° C a +70 ° C	–40 ° C a +85 ° C	0 ° C a +70 ° C	0 ° C a +70 ° C	0 ° C a +70 ° C	0 ° C a +70 ° C
Konfòmite / kalite pake	Estanda	Endistriyèl	Plon-gratis (QN)	Variant (Q)	Estanda	Estanda
Aplikasyon	Mitan-dansite, jeneral-bi	Menm jan ak Lfec3e men itilize endistriyèl	Menm jan ak Lfec3e men pake konfòme	Menm fanmi, migrasyon fasil	Opsyon pri ki ba-dansite	Pi wo-dansite ajou

LFEC3E-3Q208C etap pwogramasyon

Anvan ou kòmanse pwogramasyon LFEC3E-3Q208C a, li enpòtan pou prepare zouti ki dwat yo epi konprann koule nan konsepsyon nan konfigirasyon aparèy.Chak etap bati sou yon sèl anvan an, se konsa atansyon atansyon pral asire yon pwosesis pwogramasyon lis.

1. Prepare pyès ki nan konpitè ak lojisyèl pwogramasyon

Ou kòmanse pa enstale pwogramè dyaman lasi a oswa sistèm ISPVM, ki se zouti ofisyèl yo pou sa a FPGA.Lè sa a, mete kanpe kab la pwogram JTAG tankou HW-USBN-2B a ak asire w ke chofè yo yo byen enstale.Etap sa a asire ke òdinatè w lan pare pou kominike avèk aparèy sib la san erè koneksyon.

2. Aplike konsepsyon ou nan lojisyèl devlopman

Next, kreye yon nouvo pwojè nan dyaman lasi epi chwazi LFEC3E-3Q208C a kòm aparèy sib ou.Ou Lè sa a, ajoute Verilog ou oswa dosye sous VHDL, aplike devwa PIN, ak defini nenpòt ki kontrent distribisyon.Yon fwa ke yo te fè, ou sentèz konsepsyon an, fè plas-ak-wout, epi finalman jenere dosye a Bitstream (.bit oswa .jed) ki pral itilize pou pwogramasyon.

3. Mete kanpe tablo a ak koneksyon

Koulye a, konekte kab la JTAG nan tablo FPGA ou a, asire w ke koneksyon an tè se sekirite anvan atache liy yo siyal.Konfime ke rale-up ak rale-desann rezistans yo kòrèkteman nan plas, espesyalman sou TCK ak louvri-drenaj liy yo.Si tablo ou a gen broch kontwòl adisyonèl tankou efase oswa ispen, ou bezwen configured yo byen yo anpeche retabli aksidan pandan pwogramasyon.

4. Pwogram aparèy la

Avèk pyès ki nan konpitè a pare, lanse zouti nan pwogramasyon epi chwazi kab konekte ou.Chaje dosye a Bitstream pwodwi epi chwazi mòd ki apwopriye a, anjeneral JTAG, tou depann de konfigirasyon ou.Kòmanse pwosesis la pwogramasyon, ak zouti a pral configured FPGA a pandan y ap verifye ke done yo te kòrèkteman ekri.

5. Verifye ak debug konfigirasyon an

Apre pwogramasyon an, tcheke broch yo fè oswa init sou tablo ou a konfime FPGA a te configuré avèk siksè.Si sa nesesè, sèvi ak ISPTracy analyser a lojik oswa karakteristik eskanè fwontyè yo teste fonctionnalités ak valide konpòtman siyal.Ou ka repete konsepsyon an ak sik pwogram chak fwa chanjman yo gen obligasyon, asire pwojè ou a rafine etap pa etap.

LFEC3E-3Q208C avantaj ak dezavantaj

Avantaj

• Konsomasyon ba pouvwa, apwopriye pou desen enèji-sansib

• Pri-efikas konpare ak pi wo-fen FPGAs

• Senp zouti ak pi fasil koub aprantisaj

• Field reconfigurable pou dènye apre deplwaman

• pake kontra enfòmèl ant ak bon balans nan resous yo

Dezavantaj

• Pèfòmans limite konpare ak pi gwo FPGAs

• Lower lojik ak kapasite memwa pase aparèy-wo fen

• Mwens twazyèm pati IP ak sipò ekosistèm

• Toolchain manke karakteristik avanse nan fournisseurs pi gwo

• Pa adapte pou interfaces ultra-gwo vitès

LFEC3E-3Q208C Dimansyon anbalaj

Lèt	Paramèt
Kalite pake	208-PQFP (plastik kwadwilatè plat pake)
Gwosè kò	28 mm × 28 mm
Anplasman	0.5 mm
Pake wotè (max)	~ 3.4 mm
Plon konte	208 broch
Pake Style	Gull-zèl mennen (kwadwilatè)
Kalite aliye	Sifas mòn
Kòd Ka	BFQFP-208
Pake founisè	Plato

LFEC3E-3Q208C manifakti

LFEC3E-3Q208C a manifaktire pa Lattice Semiconductor Corporation , yon konpayi ki baze nan Etazini biwo santral li nan Hillsboro, Oregon.Te fonde an 1983, lasi espesyalize nan devlope ba-pouvwa, pri-efikas jaden-pwogramasyon ranje pòtay lavil (FPGAs) ak solisyon ki gen rapò.Konpayi an konsantre sou aplikasyon pou pèmèt nan kominikasyon, informatique, konsomatè elektwonik, endistriyèl, ak mache otomobil.Li te ye pou inovasyon li yo nan enèji-efikas aparèy pwogramasyon, lasi te etabli tèt li kòm yon jwè kle nan endistri a FPGA, patikilyèman pou desen ki mande faktè fòm kontra enfòmèl ant, redwi konsomasyon pouvwa, ak segondè fyab.

Konklizyon

LFEC3E-3Q208C a ofri yon melanj bon nan pri ki ba, ki ba pouvwa itilize, ak ase lojik ak memwa pou pwojè mitan-ranje.Li sipòte anpil I/O estanda, te bati-an RAM ak PLLs, epi yo ka travay ak DDR400 memwa, fè li itil pou kontwòl, koòdone, ak travay endistriyèl.Pwogramasyon se senp ak zouti lasi, ak karakteristik siplemantè debug ede nan tès la.Pandan ke li pa ka matche ak vitès la ak kapasite nan pi gwo FPGAs, li se yon chwa serye pou desen ki bezwen fleksibilite, efikasite, ak pèfòmans abòdab.
