LM317T regilatè vòltaj: altènativ, pinout, ak fich

Atik sa a eksplore regilatè a vòltaj LM317T, yon eleman versatile li te ye pou kapasite li nan ajiste rezilta vòltaj soti nan 1.2V a 37V.Lajman itilize nan yon varyete de pwojè elektwonik, LM317T a konbine senplisite ak pèfòmans efikas.Konsepsyon li yo sipòte entegrasyon fasil pou efikasman satisfè kondisyon aplikasyon divès ak presizyon.

Katalòg

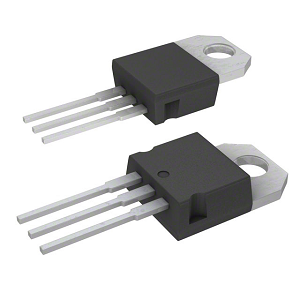

Ki sa ki regilatè a vòltaj LM317T?

A Lm317t kanpe soti kòm yon regilatè vòltaj trè adaptab antoure nan yon pake TO-220, li te ye pou konsepsyon senp li yo ak pèfòmans enpresyonan nan jere rezilta vòltaj pozitif.Li kapab akomode kouran ki pi gran pase 1.5A, ti soulajman pouvwa jesyon lè l sèvi avèk yon divizeur rezistans pou akor egzak vòltaj.Kapasite sa a sipòte yon seri vòltaj lajè, diminye bezwen an pou plizyè regilatè fiks yo.LM317T a karakterize pa karakteristik ki sipòte règleman pouvwa efikas.Konpetans li nan kenbe yon vòltaj pwodiksyon ki estab malgre kondisyon opinyon varyab souliye efikasite li yo.Lè w ap itilize LM317T a, pwoteksyon tèmik li yo ak pwoteksyon kout-sikwi, bay pèfòmans ki konsistan ak detèminasyon menm nan anviwònman mande.LM317T a souvan entegre nan sikwi ekipman pou pouvwa pou aparèy ak kondisyon vòltaj varye.Konsepsyon dwat li pèmèt pou ajisteman fasil ak antretyen, ofri benefis nan anviwònman edikasyon ak dispozisyon eksperimantal.

LM317T konfigirasyon PIN

PIN NON	Non PIN	Deskripsyon
1	Ajiste	PIN sa a ajiste vòltaj pwodiksyon an
2	Sòti vòltaj (Vout)	Vòltaj la pwodiksyon reglemante mete pa PIN la ajiste dwe jwenn nan PIN sa a
3	Antre vòltaj (VIN)	Vòltaj nan opinyon ki te dwe reglemante yo bay yo PIN sa a

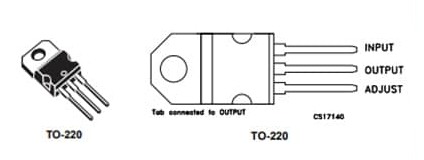

LM317T senbòl ak anprint

Karakteristik nan LM317T la

Ranje vòltaj reglabl

Yon aspè frape nan LM317T a se ranje vòltaj reglabl li yo soti nan 1.2V a 37V, ki akeyir nan aplikasyon pou bezwen amann-branche jesyon vòltaj.Sa a adaptabilite apèl nan anpil aplikasyon pou elektwonik, diminye konplikasyon konsepsyon.

Kapasite manyen aktyèl

Avèk sipò pou kouran sou 1.5A, LM317T a se pwepare pou wo-demann sikwi ak yon konsantre sou kenbe estabilite nan tout divès bezwen pouvwa.Sa a karakteristik kontribye nan operasyon aparèy san pwoblèm, fè li yon eleman valè kote demand pouvwa yo kapab prevwa.

Presizyon nan règleman

LM317T a èksèl nan kenbe yon liy sere ak règleman chaj nan 0.1%, minimize varyasyon vòltaj ki ta ka deranje oswa degrade konpozan sansib.

Versatile Voltage Operation

Konsepsyon nan vòltaj k ap flote nan LM317T a amelyore fleksibilite layout sikwi, sipòte sèvi ak li yo nan senaryo vòltaj negatif san yo pa nesesite konfigirasyon konplike.Kapasite sa a vin avantaje lè regilatè miltip yo entegre nan yon sistèm sèl.

Pwoteksyon karakteristik

Ekipe ak pwoteksyon surkutan, are tèmik, ak kontwòl SOA, LM317T a ofri pwoteksyon gaya, ranfòse entegrite sistèm kont menas komen tankou sikui kout ak surchof.Atravè karakteristik sa yo, anpil kreye yon melanj Harmony nan inovasyon ak fyabilite, kondwi pi devan pèfòmans pwodwi ak lonjevite.

LM317T espesifikasyon teknik

Lèt	Paramèt
Estati lifecycle	Aktif (dènye mete ajou: 7 mwa de sa)
Kontakte PLATING	Fèblan
Kalite aliye	Atravè twou
Kantite broch	3
Idantifikatè pake manifakti	0015988_TYPEA_REV_T
Anbalaj	Tib
JESD-609 Kòd	E3
Nivo sansiblite imidite (MSL)	1 (san limit)
Kòd ECCN	Ear99
Kantite fonksyon	1
Baz nimewo pati	LM317
Kantite rezilta	1
Vòltaj pwodiksyon	37V
Tan plon faktori	24 semèn
Mòn	Atravè twou
Pake / Ka	TO-220-3
Pwa	2.299807G
Tanperati opere	0 ° C ~ 125 ° C
Tolerans	5%
Estati pati	Aktif
Kantite sispansyon	3
Pozisyon tèminal	Sèl
Anplasman tèminal	2.54mm
Konte PIN	3
Voltage - Antre (max)	40V
Pwodiksyon kalite	Ajistab
Max pwodiksyon aktyèl	1.5A
Max pwodiksyon vòltaj	37V
Min opinyon vòltaj	4.2V
Psrr	80dB ~ 85dB (120Hz)
Min pwodiksyon vòltaj	1.2V
Wotè	9.15mm
Lajè	4.6mm
Redi radyasyon	Non
Plon gratis	Plon gratis
Sòti konfigirasyon	Pozitif
Kantite regilatè yo	1
Karakteristik pwoteksyon	Sou aktyèl, sou tanperati a
Vòltaj referans	1.25V
Rapò rejè ekipman pou pouvwa (PSRR)	80dB
Longè	10.4mm
Rive SVHC	Pa gen SVHC
ROHS Estati	ROHS3 konfòme

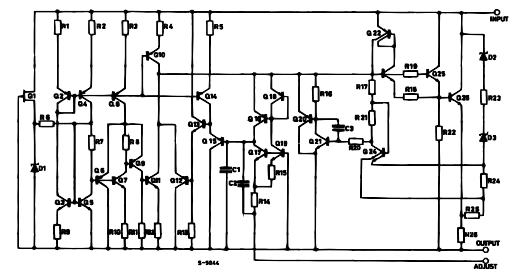

Lm317t dyagram schematic

Altènativ pou LM317T

Nimewo pati	Deskripsyon	Fabrikan
LM317KC	3/4 PIN 1.5A reglabl regilatè vòltaj pozitif 3-a-220 0 a 125	Texas Enstriman
Lm317t#pbf	IC VREG 1.2 V-37 V reglabl reglateur pozitif, PSFM3, Plastik, TO-220, 3 PIN, reglabl pozitif sèl pwodiksyon estanda regilatè	Teknoloji lineyè
LM317T/NOPB	IC VREG 1.2 V-37 V reglabl reglateur pozitif, PSFM3, ROHS konfòme, plastik, TO-220, 3 PIN, reglabl pozitif sèl pwodiksyon Regilatè estanda	National Semiconductor Corporation
Lm317t2	1.2 V-37V reglabl regilatè pozitif, PSFM3, plastik, TO-220, 3 PIN	Sou semi -conducteurs

Lòt ekivalan LM317T yo enkli:Lm317emp,LM317AEMP,Lm317lidr, Lm317lmx, ak lòt moun.

Ki kote ak ki jan yo sèvi ak LM317 a?

Versatile pouvwa kontwòl ak pwovizyon vòltaj varyab

LM317 a jwenn anpil itilizasyon nan aplikasyon pou ekipman pou pouvwa vòltaj varyab akòz kapasite li nan ajiste nivo vòltaj pwodiksyon.Nan anviwònman edikasyon ak laboratwa elektwonik, li sipòte devlopman ak tès nan sikwi divès.Avèk yon ranje pwodiksyon fleksib soti nan 1.25V 37V, jwi yon espèk laj nan posiblite yo.

Senplifye solisyon surkutan ak Limiteur aktyèl

Pou aplikasyon ki mande limitasyon aktyèl, LM317 a delivre yon apwòch efikas ak dwat.Karakteristik sa a pwouve benefisye nan chajè batri ak sistèm jesyon pouvwa kote ki pwoteje kont surprisan ki nesesè.Pa mete yon rezistans nan seri ak pwodiksyon an, regilatè a asire aktyèl la se konsève nan limit sekirite, konsève tou de sous la pouvwa ak aparèy ki konekte.Tankou yon metòd konsiderableman ranfòse lonjevite aparèy ak fyabilite.

Kontwòl egzak nan aplikasyon pou kontwolè motè

Adaptabilite a nan LM317 la pwolonje sèvis piblik li yo nan contrôleur motè, kote li kontwole vòltaj pou motè DC nan robotic ak anviwònman automatisation, ofri egzak kontwòl vitès motè.Regilatè sa a fasilite tranzisyon lis nan akselerasyon ak frenaj, ki se patikilyèman itilize pou aplikasyon pou mande mouvman egzak, tankou nan bra Robotics oswa machin CNC.Efikasite li nan bay fonksyon motè ki estab anba chanje kondisyon chaj aksantu pratik li yo nan varye senaryo endistriyèl.

Evalye konsiderasyon vòltaj ki kite yo

Malgre karakteristik gaya li yo, LM317 a 2.5V vòltaj kite mande pou evalyasyon atansyon.Aspè sa a potansyèlman afekte aplikasyon li nan senaryo vòltaj ki ba kote diferans lan opinyon-a-pwodiksyon yo dwe minim.Ou bezwen verifye ke vòltaj la opinyon depase pwodiksyon an vle pa omwen valè sa a kite asire operasyon efikas.Nan ka kote vòltaj kite ka limite fonctionnalités, konsidere altènatif ki ba-kite (LDO) regilatè ta ka pi apwopriye, balanse nesesite teknik ak solisyon kreyatif.

Amelyore wòl nan konsomatè elektwonik

LM317 a jwenn itilize toupatou nan tout divès elektwonik konsomatè tankou PC yo ak jwè DVD.Fyabilite li yo ak senplisite endear li nan travay règleman pouvwa, ki pwolonje soti nan fournir pouvwa a sikwi lojik estabilize vòltaj pou eleman sansib.Sa a adaptabilite mete aksan sou wòl nan LM317 a nan ranfòse pèfòmans aparèy ak disponiblite, kontribiye nan fonksyon an san enteripsyon nan aparèy nan kay la.

LM317 Aplikasyon Awondisman

Règleman vòltaj

Kapasite pwodiksyon reglabl LM317 la pèmèt li kenbe pwodiksyon vòltaj ki konsistan malgre fluctuations nan vòltaj opinyon oswa kondisyon chaj, asire aparèy sansib elektwonik opere fiable.Règleman vòltaj jwe yon wòl nan aplikasyon tankou chajè batri ak aparèy pòtab.Yon nivo vòltaj ki estab ka pwolonje lavi batri ak amelyore pèfòmans aparèy.

Kouran limite

Limit aktyèl la se kle pou anpeche kondisyon survirent ki ta ka mal konpozan sikwi.Pa otomatikman ajiste nan jere koule aktyèl, li sèvi kòm yon plak pwotèj efikas kont entansyonèl segondè senaryo aktyèl.Nan anviwònman pratik, li nan obligatwa nan sikui ki enkòpore yon varyete de konpozan ak diferan evalyasyon aktyèl, kenbe operasyon ki an sekirite ak pi bon san yo pa surchof oswa echèk.

Pwoteksyon polarite

Pwoteksyon polarite adrese pwoblèm komen tankou koneksyon ekipman pou pouvwa kòrèk souvan rankontre pandan pwototip pwodwi oswa ajisteman woutin.Konsepsyon Awondisman ak antretyen montre valè pwoteksyon polarite nan asire durabilite alontèm ak pèfòmans serye anba divès sikonstans operasyonèl yo.

Pake pou LM317T

TO-220 (sèl kalib) enfòmasyon pake

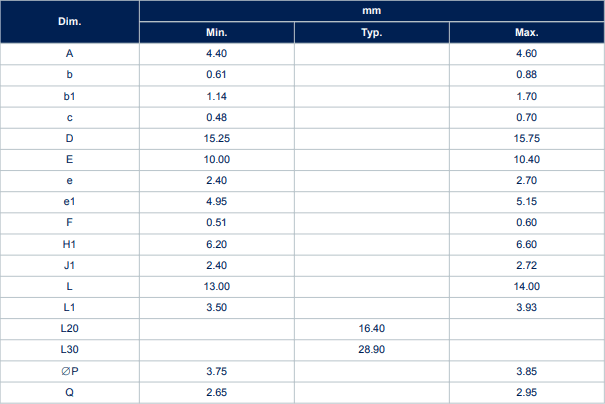

TO-220 (sèl kalib) done mekanik

Enfòmasyon manifakti LM317T

Stmicroelectronics kanpe evidans nan endistri a semi -conducteurs, anrichi devlopman an ak kreyativite nan sistèm sou chip (SOC) teknoloji.Enpak konpayi an detire atravè divès kalite aplikasyon pou mikwo -elektwonik, enfliyanman endistri mondyal ak ankouraje melanje a nan teknoloji divès.Stmicroelectronics se renome pou pwogrè li yo nan solisyon SOC, fusion divès fonksyon sou yon chip sèl.Sa a se entegrasyon ki vize a amelyore pèfòmans, bese itilizasyon pouvwa, ak réduction gwosè total sistèm lan.Angajman nan stmicroelectronics nan inovasyon pouse eksplorasyon li yo nan nouvo zòn nan mikwo -elektwonik, ankouraje yon devlopman kontinyèl nan kapasite.Inisyativ rechèch ak devlopman yo pa sèlman vize pou amelyore teknoloji aktyèl yo, men tou pou fòmile nouvo modèl ki atake pwoblèm modèn tankou devlopman dirab ak konsèvasyon enèji.

Fich pdf

LM317T fich:

LM217, LM317.pdf
