MC9328MX21CVM processeur: karakteristik, espesifikasyon, aplikasyon pou ak altènativ

Nan atik sa a, ou pral aprann sou MC9328MX21CVM a, yon processeur soti nan fanmi an I.MX21.Nou pral ale sou sa li ye, ki sa ki karakteristik li ofri, ak ki jan li fonksyone ak miltimedya, memwa, ak ekspozisyon fonksyon.Ou pral wè tou dyagram blòk li yo, espesifikasyon, aplikasyon, ak etap-pa-etap pwosesis pwogramasyon.Nan fen a, ou pral konprann ki kote sa a chip itilize, avantaj li yo ak dezavantaj, ak sa ki opsyon ou gen si ou ap chèche pou pati menm jan an.

Katalòg

Ki sa ki MC9328MX21CVM a?

A MC9328MX21CVM se yon manm nan fanmi an mikro I.MX21 orijinal devlope pa Semiconductor Freescale, kounye a yon pati nan NXP.Bati alantou nwayo a ARM926EJ-S kouri jiska 266 megaèrts, yo te aparèy sa a ki fèt delivre pwosesis efikas pou miltimedya ak aplikasyon pou entegre.Fanmi an pi laj I.MX21 pataje menm achitekti debaz la, men ofri varyant miltip nan adrès bezwen diferan, ak diferans ki genyen nan dimansyon anbalaj, klas tèmik, ak opsyon konfòmite.Varyasyon sa yo pèmèt yo balanse pri, pèfòmans, ak fòm kondisyon faktè pandan y ap kenbe konpatibilite lojisyèl atravè seri a.

Kap chèche MC9328MX21CVM?Kontakte nou yo tcheke stock aktyèl, tan plon, ak prix.

MC9328MX21CVM CAD Modèl

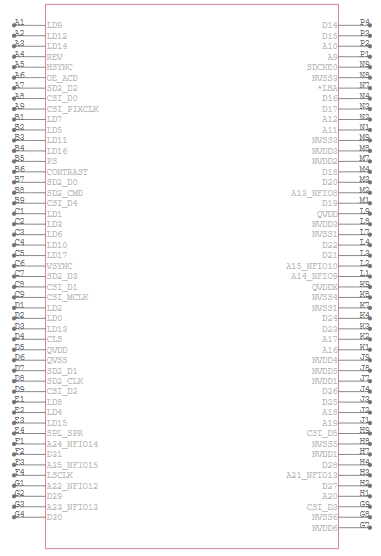

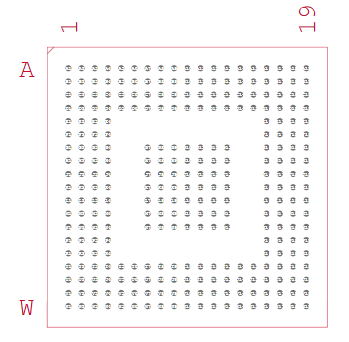

MC9328MX21CVM senbòl

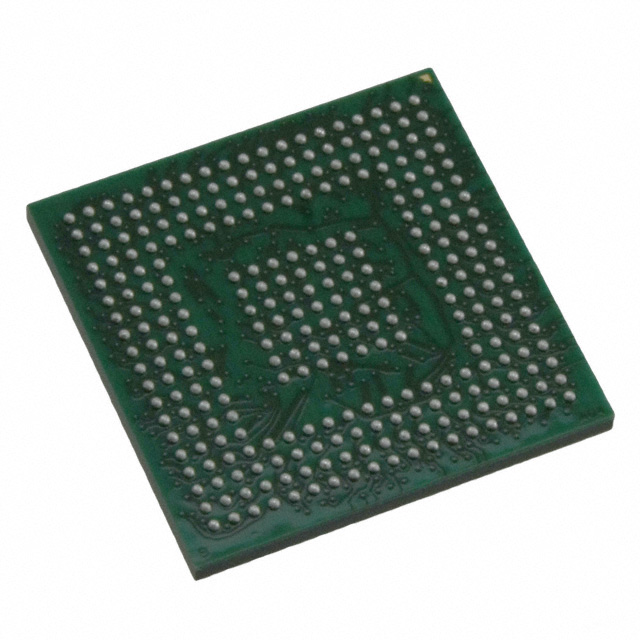

MC9328MX21CVM

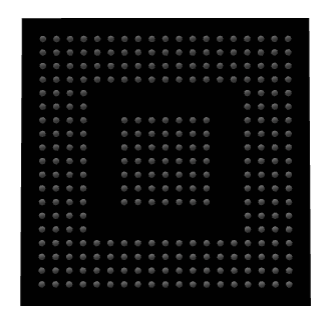

MC9328MX21CVM 3D modèl

MC9328MX21CVM karakteristik

• Arm926ej-s processeur nwayo

MC9328MX21CVM a se Powered by yon ARM926EJ-S nwayo kouri nan jiska 266 MHz, bay yon balans nan pèfòmans ak konsomasyon pouvwa ki ba.Li sipòte seri enstriksyon avanse, ki gen ladan akselerasyon Java, fè li apwopriye pou miltimedya ak aplikasyon pou entegre.

• Sou-chip kachèt

Li entegre yon kachèt enstriksyon 16 kb ak yon kachèt done 16 KB.Sa yo ede amelyore vitès ekzekisyon ak efikasite pa diminye bezwen an pou aksè souvan memwa ekstèn.

• Amelyore akseleratè miltimedya (EMMA)

Aparèy la gen ladan akselerasyon videyo ki baze sou pyès ki nan konpitè, ki pèmèt lis lèktur nan fòma tankou MPEG-4 nan rezolisyon QVGA ak 30 ankadreman pou chak dezyèm.Sa a diminye chaj CPU ak amelyore pèfòmans an jeneral miltimedya.

• Sipò ekspozisyon avanse

Li prezante yon bati-an kontwolè LCD, entelijan kontwolè LCD, ak CMOS koòdone Capteur.Modil sa yo pèmèt manyen san pwoblèm nan ekspozisyon grafik ak entrain kamera pou aparèy pòtab.

• Entèfas memwa fleksib

Processeur a sipòte SDRAM, NAND Flash ak ECC, PCMCIA/CompactFlash, ak yon jeneral modil koòdone ekstèn (EIM).Fleksibilite sa a fè li fasil pou entegre ak diferan kalite depo nan sistèm entegre.

• Opsyon koneksyon rich

Li bay interfaces miltip, ki gen ladan USB sou-a-ale, UARTS, SPI, I²C, SSI/I²s pou odyo, ak yon kontwolè 1-fil.Avèk doub fant MMC/SD ak sipò IRDA, li ka okipe tou de branche ak kominikasyon san fil.

• Kontwòl sistèm ak distribisyon

Aparèy la entegre timers, modil PWM, yon revèy gadyen, ak yon revèy.Sa yo asire egzak distribisyon, kontwòl pouvwa, ak estabilite sistèm nan operasyon alontèm.

• Operasyon ba-pouvwa

MC9328MX21CVM a fèt ak jesyon pouvwa avanse, sipòte aktif, dòmi, ak mòd ki sibstiti an.Li konsome sèlman apeprè 120 Ma pandan operasyon konplè ak mwens pase 1 Ma nan sibstiti, pwolonje lavi batri nan sistèm pòtab.

• Endistriyèl-klas fyab

Pake nan yon MAPBGA 289-PIN, li opere atravè yon lajè ranje tanperati endistriyèl (–40 ° C a +85 ° C).Li te tou satisfè AEC-Q100 kalifikasyon, asire durability nan anviwònman piman bouk.

• Entegre debug ak sipò DMA

Processeur a gen ladan yon koòdone debug JTAG ak yon aksè memwa dirèk (DMA) kontwolè.Karakteristik sa yo rasyonalize devlopman lojisyèl ak amelyore efikasite transfè done nan aplikasyon pou entegre.

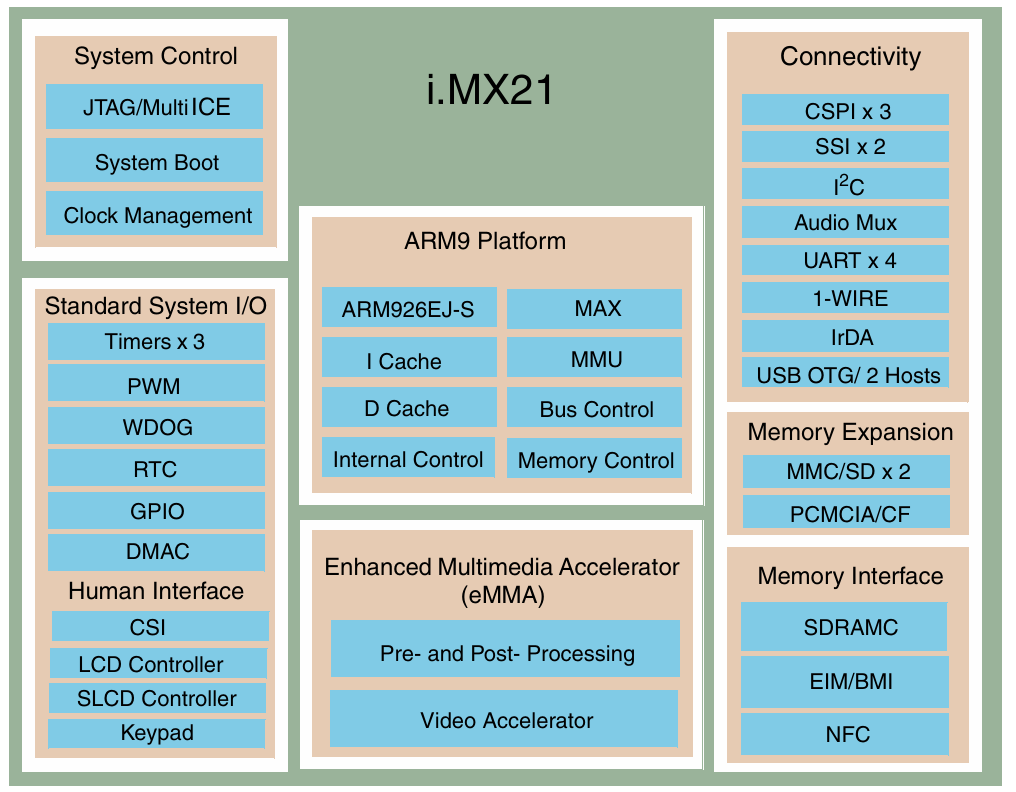

i.mx21 dyagram blòk

Dyagram nan blòk I.Mx21 nan MC9328MX21CVM a montre ki jan se chip a bati ak sa ki fonksyon li sipòte.Nan sant la se processeur a ARM926EJ-S, ak bati-an enstriksyon ak kachèt done, ki kouri pwogram prensipal yo.Blòk kontwòl sistèm lan manch demaraj, jenerasyon revèy, ak debogaj, pandan y ap estanda a I/O blòk bay revèy, gadyen, PWM, GPIO, ak yon kontwolè DMA pou travay sistèm de baz yo.Karakteristik koòdone imen tankou kontwolè a LCD/SLCD, Kamera Entèfas (CSI), ak sipò klavye kite chip a konekte dirèkteman nan ekran ak aparèy opinyon.

Pou miltimedya, Emma akseleratè a jere lèktur videyo ak pwosesis, diminye kantite travay la sou CPU la.Koneksyon se tou fò, ak USB OTG, UART, SPI, I²C, IRDA, 1-fil, ak interfaces odyo pou ki lye ak periferik ak aparèy ekstèn.Sou bò memwa a, chip a ap travay ak SDRAM, NAND Flash, PCMCIA/CF, ak MMC/SD kat, ofri ekspansyon depo fleksib.Tout ansanm, I.MX21 a konbine pwosesis, miltimedya, koneksyon, ak sipò memwa nan yon sèl platfòm efikas pou aplikasyon pou entegre.

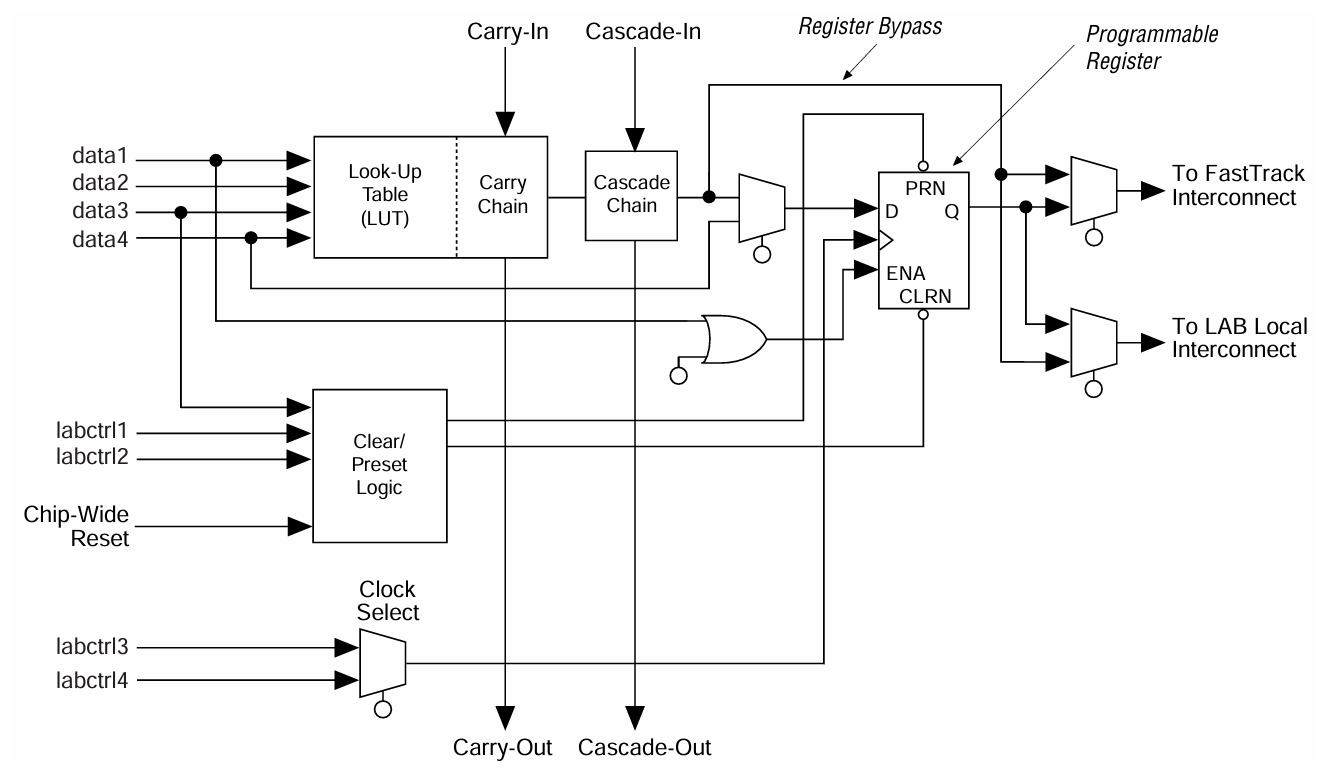

Achitekti Miltimedya (Emma) Achitèk

Akseleratè a miltimedya (EMMA) nan MC9328MX21CVM a bati pi vit videyo ak travay imaj pou nwayo a bra prensipal pa jwenn twò chaje.Tab la gade-up (LUT) se kote done opinyon trete, pandan y ap chenn yo pote ak cascade ede okipe operasyon matematik ak lojik nan tout etap miltip.Sa a pèmèt chip nan pwosesis piksèl ak done miltimedya pi vit.Rejis la pwogramasyon pwogramasyon rezilta tanporèman ak travay ak revèy la sistèm, pandan y ap lojik la klè/prereglaj asire w ke sistèm lan ka Reyajiste oswa inisyalize byen.Yon blòk chwazi revèy pèmèt sistèm lan chwazi sous la distribisyon dwa pou fonksyon miltimedya.Finalman, rezilta yo ka ale nan swa yon FastTrack konekte pou transfè segondè-vitès oswa yon konekte lokal pou itilize ki tou pre sikwi.Tout ansanm, Emma la fè lèktur videyo, kodaj, ak pwosesis imaj pi vit ak pi efikas, ekonomize pouvwa pou aplikasyon pou entegre.

MC9328MX21CVM espesifikasyon

Tipe	Paramèt
Fabrikan	NXP USA Inc./ Freescale Semiconductor
Seri	i.mx21
Anbalaj	Plato
Estati pati	Demode
Nwayo processeur	Arm926ej-s
Kantite am/lajè otobis	1 nwayo, 32-ti jan
Vitès	266 MHz
Contrôleur RAM	Sdram
Graphics akselerasyon	Non
Ekspozisyon & contrôleur koòdone	Klavye, LCD
USB	USB 1.x (2)
Vòltaj - I/O	1.8 V, 3.0 V
Tanperati opere	-40 ° C ~ 85 ° C (TA)
Kalite aliye	Sifas mòn
Pake / Ka	289-LFBGA
Pake aparèy founisè	289-PBGA (17 × 17)
Lòt interfaces	1-fil, I²C, I²S, SPI, SSI, MMC/SD, UART
Nimewo pwodwi baz	MC9328MX21

MC9328MX21CVM aplikasyon

1. Aparèy miltimedya pòtab

MC9328MX21CVM a byen adapte pou pwodwi miltimedya pòtab tankou jwè MP3, PDAs pòtab, ak kamera dijital.Akseleratè entegre miltimedya li yo (EMMA) pèmèt lis videyo lèktur ak pwosesis odyo san yo pa lou chaje CPU la.Sa a konbinezon de pèfòmans ak ba konsomasyon pouvwa pwolonje lavi batri, fè li ideyal pou sou-ale nan konsomatè elektwonik.

2. Smartphones ak aparèy messagerie

Avèk sipò pou montre LCD, interfaces kamera, ak opsyon koneksyon miltip, processeur a se yon chwa fò pou smartphones ak aparèy messagerie.Li pèmèt lèktur videyo, odyo difizyon, ak jesyon depo efikas, ki se bon pou kominikasyon mobil.Konsepsyon an ba-pouvwa asire aparèy sa yo rete lejè, reponn, ak batri-zanmitay.

3. Konsomatè Elektwonik ak Aparèy entènèt

MC9328MX21CVM a bay yon melanj balanse nan koneksyon, ekspansyon memwa, ak sipò miltimedya pou pwodwi tankou navigatè entènèt pòtab, kominikatè san fil, ak gadjèt entèaktif.USB OTG, MMC/SD sipò, ak rezo interfaces bay fleksibilite nan bati aparèy ki konekte.Karakteristik sa yo fè li atire pou pri-sansib pwodwi ki toujou mande pou rich fonctionnalités.

4. Aplikasyon pou Endistriyèl ak otomobil

Gras a ranje endistriyèl-klas li yo ak fyabilite gaya, MC9328MX21CVM a kapab tou itilize nan entegre sistèm endistriyèl ak otomobil.Li sipòte montre grafik, done antre, ak interfaces kontwòl nan anviwònman kote se operasyon rezistan obligatwa.Efikasite pouvwa li yo ak miltip I/O interfaces pèmèt entegrasyon fasil nan sistèm infotainment machin, inite kontwòl, oswa pòtab zouti endistriyèl.

5. Videyo ak Siveyans Sistèm

Akselerasyon pyès ki nan konpitè processeur a ak koòdone Capteur kamera fè li apwopriye pou kaptire videyo ki ba-pouvwa ak sistèm lèktur.Li ka okipe kodaj videyo ak dekodaj travay pandan y ap bay depo ak kapasite ekspozisyon.Sa fè li gen anpil valè nan antre nan nivo siveyans videyo oswa siveyans kote efikasite enèji ak gwosè kontra enfòmèl ant yo se kle.

Mc9328mx21cvm pati menm jan an

Espesifikasyon	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	Mc9328mx21dvm	MC9328MX21DVK
Nwayo processeur	Arm926ej-s, 266 megaèrts	Arm926ej-s, 266 megaèrts	Arm926ej-s, 266 megaèrts	Arm926ej-s, 266 megaèrts	Arm926ej-s, 266 megaèrts	Arm926ej-s, 266 megaèrts
On-chip kachèt	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
Sipò miltimedya	Emma (MPEG-4, Videyo Accel.), LCDC, CSI	Emma (MPEG-4, Videyo Accel.), LCDC, CSI	Emma (MPEG-4, Videyo Accel.), LCDC, CSI	Emma (MPEG-4, Videyo Accel.), LCDC, CSI	Emma (MPEG-4, Videyo Accel.), LCDC, CSI	Emma (MPEG-4, Videyo Accel.), LCDC, CSI
Entèfas memwa	Sdram, NAND W/ECC, PCMCIA/CF, MMC/SD	Sdram, NAND W/ECC, PCMCIA/CF, MMC/SD	Sdram, NAND W/ECC, PCMCIA/CF, MMC/SD	Sdram, NAND W/ECC, PCMCIA/CF, MMC/SD	Sdram, NAND W/ECC, PCMCIA/CF, MMC/SD	Sdram, NAND W/ECC, PCMCIA/CF, MMC/SD
Koneksyon	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-fil	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-fil	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-fil	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-fil	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-fil	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-fil
Kalite pake	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Anplasman / gwosè	0.8 mm / 17 × 17 mm	0.65 mm / 14 × 14 mm	0.8 mm / 17 × 17 mm	0.65 mm / 14 × 14 mm	0.8 mm / 17 × 17 mm	0.65 mm / 14 × 14 mm
Range Tanperati	–40 ° C a +85 ° C	–40 ° C a +85 ° C	0 ° C a +70 ° C	0 ° C a +70 ° C	–30 ° C a +70 ° C	–30 ° C a +70 ° C
Egalize	Endistriyèl	Endistriyèl	Komès	Komès	Pwolonje	Pwolonje
Estati lifecycle	Demode	Demode	Demode	Demode	Demode	Demode

MC9328MX21CVM etap pwogramasyon

Anvan pwogram MC9328MX21CVM a, li enpòtan ke ou konprann ke processeur sa a se yon pati nan fanmi an I.MX21, ki fèt ak yon melanj de miltimedya, memwa, ak karakteristik koneksyon.Pwogramasyon enplike nan tou de inisyalizasyon pyès ki nan konpitè ak konfigirasyon lojisyèl asire operasyon ki estab ak efikas sistèm lan.

1. Dokimantasyon Referans

Premye etap la se revize fich la ak manyèl referans pou MC9328MX21CVM la.Dokiman sa yo bay detay sou kat enskri, konfigirasyon revèy, fonksyon PIN, ak mòd bòt.San sa a, misconfigurations nan etap pita ka lakòz echèk demaraj oswa pèfòmans enstab.

2. Materyèl ak konfigirasyon bòt

Next, configured ekipman pou pouvwa a, opinyon revèy, ak sikwi Reyajiste dapre kondisyon yo ki aparèy.Broch yo konfigirasyon bòt detèmine ki jan processeur a pral chaje kòd inisyal, si wi ou non soti nan ni flash, flash NAND, oswa sous seri.Konfigirasyon kòrèk nan etap sa a asire CPU a gen yon chemen ekzekisyon ki valab apre Reyajiste.

3. PIN multiplexing (I/O Enstalasyon)

MC9328MX21CVM a sèvi ak broch multiplexed, sa vle di yon sèl PIN ka sèvi fonksyon miltip.Atravè fonksyon an multiplexing anrejistre kontwòl (FMCR), ou bay broch periferik tankou UART, SPI, oswa LCD.Bon konfigirasyon I/O enpòtan pou periferik pou kominike jan yo espere a.

4. revèy ak revèy inisyalizasyon

Processeur a mande pou sous revèy pou nwayo a, periferik, ak modil miltimedya.Mete kanpe modil la jenerasyon revèy asire ke chak subsistèm kouri nan vitès ki kòrèk la.Timers ak gadyen ka Lè sa a, dwe pèmèt yo bay distribisyon sistèm ak sekirite.

5. konfigirasyon memwa

Memwa ekstèn, tankou SDRAM, NAND Flash, oswa MMC/SD, yo dwe inisyalize ak distribisyon an dwa ak siyal kontwòl.Processeur a sipòte koreksyon erè (ECC) pou NAND amelyore fyab.Korije konfigirasyon memwa pèmèt sistèm lan chaje ak magazen kòd oswa done avèk efikasite.

6. Inisyalizasyon periferik

Apre memwa, pèmèt ak configured periferik estanda tankou UARTS, USB OTG, I²C, ak interfaces odyo.Chak modil kontwole nan anrejistre dedye, kote pousantaj baud, mòd transfè, ak anviwònman entèwonp yo defini.Etap sa a pèmèt sistèm lan konekte ak kominike avèk aparèy ekstèn.

7. Bootloader oswa OS Loading

Yon fwa pyès ki nan konpitè a ki estab, chaje charjeur la oswa sistèm opere nan SDRAM oswa Flash.Charjeur a kouche moute anviwònman an ekzekisyon ak pwen kontwa pwogram nan nan adrès ki kòrèk la.Nan pwen sa a, processeur a ka kòmanse kouri aplikasyon pou itilizatè-nivo.

8. Miltimedya akseleratè konfigirasyon

Si fonksyon miltimedya yo gen obligasyon, ranfòse akseleratè a miltimedya (EMMA) ak LCD/CSI contrôleur bezwen yo dwe configuré.Sa yo blòk pyès ki nan konpitè jere lèktur videyo, kaptire imaj, ak dènye ekspozisyon.Sèvi ak yo debake travay pwosesis lou soti nan CPU a ak amelyore efikasite.

9. debogaj ak validasyon

Avèk nwayo a ak periferik kouri, sèvi ak JTAG oswa zouti debogaj menm jan an teste sistèm lan.Tcheke si memwa li/ekri, rezilta periferik, ak fonksyon miltimedya yo ap opere kòm gen entansyon.Debogaj nan etap sa a asire estabilite anvan deplwaye nan aplikasyon an.

10. Pouvwa ak pèfòmans optimize

Finalman, configured ba-pouvwa mòd ak pèmèt gadyen an pou sekirite sistèm.Sèvi ak contrôleur DMA pou transfè done tou diminye chaj CPU ak ranfòse efikasite.Optimize tou de pouvwa ak pèfòmans ede pwolonje lavi batri nan aplikasyon pou pòtab pandan y ap kenbe sistèm lan reponn.

MC9328MX21CVM avantaj ak dezavantaj

Avantaj

• Efikas manyen LCD ak rafrechir entelijan sove pouvwa.

• Kamera-asistans kamera ak pwosesis videyo diminye chaj CPU.

• Pri-efikas NAND + SDRAM memwa sipò.

• Entegrasyon SOC byen balanse nan miltimedya, memwa, ak I/O.

• Low pouvwa konsomasyon ideyal pou aparèy pòtab.

Dezavantaj

• Sèvi ak pi gran nwayo ARM9, pèfòmans limite pa estanda jodi a.

• Limite lojisyèl modèn ak sipò ekosistèm.

• Pa gen évolutivité ak karakteristik avanse tankou milti-nwayo oswa GPUs.

• Aparèy demode, pi rèd nan sous pou nouvo desen.

• Mwens prèv nan lavni pou devlopman pwodwi alontèm.

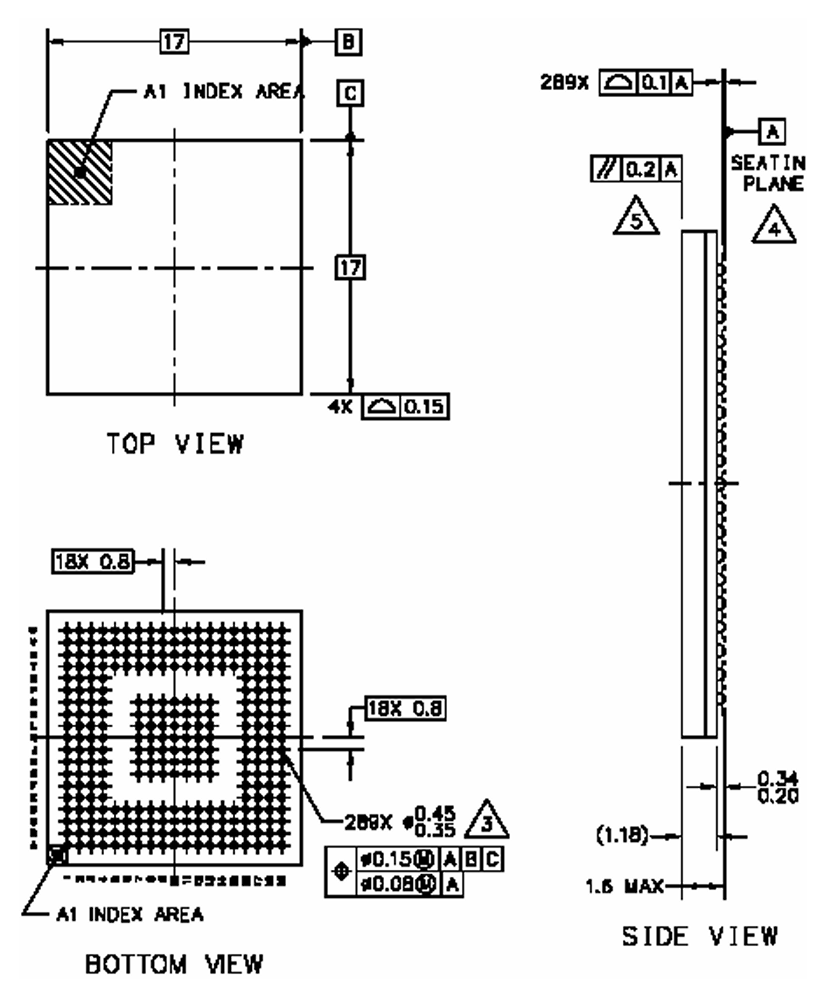

MC9328MX21CVM Dimansyon anbalaj

Tipe	Paramèt
Kalite pake	LFBGA (ba-pwofil amann-pitch BGA)
Gwosè kò (L × W)	17 mm × 17 mm
Anplasman boul	0.8 mm
Boul konte	289
Dyamèt boul	0.35 mm - 0.45 mm
An jeneral wotè pake	1.6 mm (max)
Syèj wotè	0.20 mm - 0.34 mm
Mak endèks (A1 kwen)	PIN 1 endikatè oryantasyon
Layout boul	18 × 18 griy ak sant anile
Kalite aliye	Sifas mòn

MC9328MX21CVM manifakti

MC9328MX21CVM a te devlope ak manifaktire pa Semiconductor freescale, yon konpayi ki espesyalize nan entegre processeurs ak sistèm-sou-chip solisyon yo.Nan 2015, Freescale te rann pa NXP Semiconductors, yon lidè mondyal nan koneksyon sekirite ak teknoloji entegre pwosesis biwo santral li nan Netherlands.Jodi a, Nxp se manifakti ofisyèl la ak gadyen nan fanmi an I.Mx21, ki gen ladan MC9328MX21CVM a, epi li bay tout dokiman teknik, fich, ak sipò eritaj pou aparèy sa a.Pandan ke pati a se kounye a demode, NXP kontinye kenbe enfòmasyon pwodwi pou alontèm kliyan ak dirije konsèpteur nan direksyon plus li yo I.MX fanmi kòm ranplasman.

Konklizyon

MC9328MX21CVM a konbine yon Nwayo ARM9, videyo ak ekspozisyon sipò, fleksibilite memwa, ak anpil opsyon koneksyon delivre pèfòmans serye ak itilize pouvwa ki ba.Li kapab pwograme nan etap klè, ki soti nan konfigirasyon pouvwa ak anviwònman PIN nan memwa, periferik, miltimedya, ak tès sistèm.Fòs li yo se efikasite pouvwa, manyen miltimedya, ak lajè I/O sipò, pandan y ap limit li yo se yon nwayo ki pi gran ak mwens sipò lojisyèl modèn.Menm si li se kounye a demode, li toujou itil pou kenbe pi gran sistèm, ak NXP bay konsèy pou deplase nan plus processeurs I.mx.

Fich pdf

MC9328MX21CVM FACASHEETS:

MC9328MX21 pwodwi BRIENT.pdf
