TMS320C6421ZWT5 DSP Apèsi sou lekòl la: karakteristik, altènativ, espesifikasyon, ak aplikasyon pou

Nan atik sa a, ou pral aprann sou TMS320C6421ZWT5 a, yon processeur siyal dijital (DSP) ki te fèt pa enstriman Texas.Nou pral mache nan sa li ye, ki jan li fonksyone, ak karakteristik yo ki kle ki fè li itil nan sistèm diferan.Ou pral wè tou dyagram, espesifikasyon, aplikasyon, ak etap senp pou pwogramasyon li.Nan fen a, ou pral konprann ki kote ak poukisa yo itilize chip sa a.

Katalòg

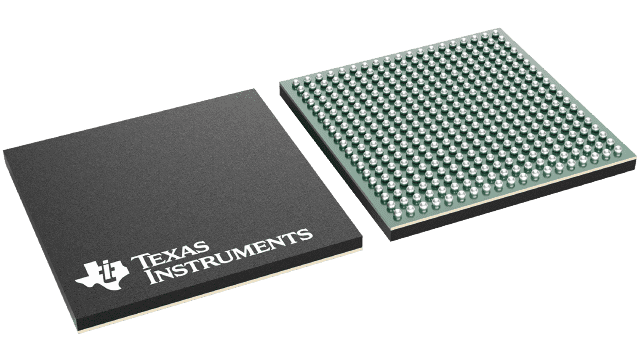

Ki sa ki TMS320C6421ZWT5 la?

A TMS320C6421ZWT5 se yon wo-pèfòmans dijital processeur siyal (DSP) devlope pa Texas Enstriman kòm yon pati nan fanmi TMS320C64X+ li yo.Bati sou velociti.2 achitekti VLIW a, aparèy sa a delivre pwisan pèfòmans pwosesis fiks-pwen ki fèt pou manyen entansif siyal nan sistèm modèn entegre.Avèk vitès revèy rive jiska 500 megaèrts, li se kapab nan egzekite enstriksyon miltip pou chak sik, fè li apwopriye pou nan yon pakèt domèn travay pwosesis avanse.Ki fè pati nan pi laj TMS320C6000 platfòm la DSP, seri a C6421 pote pi devan Texas Enstriman 'konsantre sou solisyon évolutive ak kòd-konpatib.Kòm yon pati nan yon fanmi pwouve nan processeurs konfyans atravè lemond, TMS320C6421ZWT5 a ofri yon fondasyon serye pou alontèm desen.

Kap chèche TMS320C6421ZWT5?Kontakte nou yo tcheke stock aktyèl, tan plon, ak prix.

TMS320C6421ZWT5 CAD Modèl

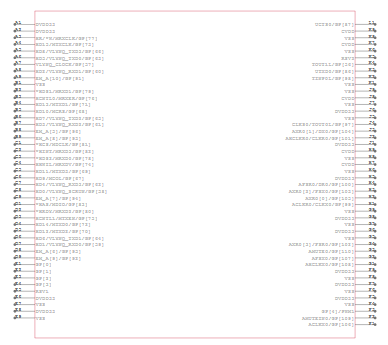

TMS320C6421ZWT5 senbòl

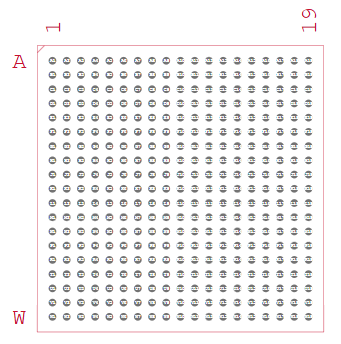

TMS320C6421ZWT5 anprint

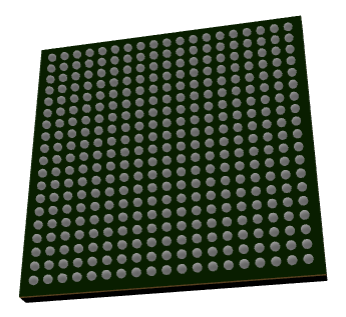

TMS320C6421ZWT5 3D modèl

TMS320C6421ZWT5 karakteristik

• High-pèfòmans DSP Nwayo

Aparèy la se Powered by Velociti.2 ™ VLIW nwayo a, ki kapab egzekite jiska uit enstriksyon nan yon sik sèl.Achitèk sa a pèmèt trè wo debi, fè li ideyal pou travay pwosesis konplèks siyal.

• Rle efikas ak alus

Li entegre sis inite lojik aritmetik (alus) ak de rle pwisan, ki ka okipe operasyon miltip ansanm.Konsepsyon sa a sipòte operasyon matematik entansif tankou filtraj, batman, ak kodaj.

• Fleksib sou-chip memwa

Processeur a gen ladan 16 KB pwogram kachèt, 48 KB done kachèt, ak 64 kb nan inifye memwa L2.Resous entèn sa yo diminye latansi ak sipò pi vit ekzekisyon nan aplikasyon yo.

• DDR2 ak Flash memwa interfaces

Chip a karakteristik yon 16-ti jan DDR2 SDRAM kontwolè ak yon 8-ti jan EMIF asenkron pou memwa ekstèn tankou ni ak NAND Flash.Fleksibilite sa a pèmèt yo elaji memwa pou pi gwo aplikasyon pou.

• Sipò versatile periferik

Li bay nan yon pakèt domèn interfaces ki gen ladan UART, I²C, MCBSP, MCASP ak SPDIF, ak yon 16-ti jan koòdone pò lame.Sa yo fè processeur a trè adaptab pou telecom, odyo, ak sistèm endistriyèl.

• Enhanced DMA Controller (EDMA)

Yon kontwolè 64-chanèl ranfòse DMA sipòte transfè done vit ant memwa ak periferik.Sa a diminye chaj CPU ak amelyore pèfòmans sistèm an jeneral.

• Rezo ak koneksyon

Chip la entegre yon 10/100 Ethernet Mac ak MII/RMII sipò ak yon koòdone Vlynq pou koneksyon ekstèn.Karakteristik sa yo fè li apwopriye pou rezo ki pèmèt aplikasyon entegre.

• Rich jeneral-bi mwen/O

Avèk jiska 111 broch multiplexed GPIO ak twa rezilta PWM, DSP a ofri ekselan fleksibilite pou kontwòl sistèm ak entèfas koutim.Sa a asire entegrasyon fasil nan yon pakèt domèn desen kenkayri.

• Operasyon ba vòltaj

Li opere ak yon vòltaj debaz nan 1.05 V oswa 1.2 V ak I/O nivo nan 1.8 V oswa 3.3 V. Sa a balans nan efikasite pouvwa ak fleksibilite fè li serye pou desen entegre.

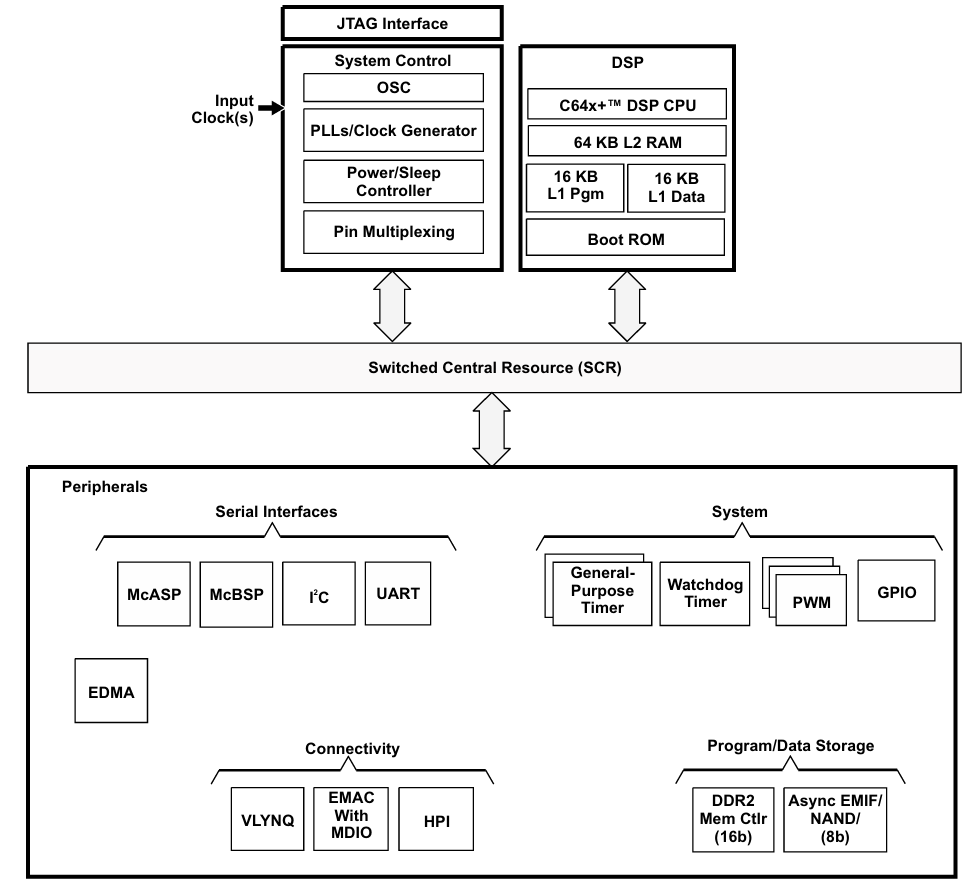

TMS320C6421 Dyagram blòk fonksyonèl

TMS320C6421ZWT5 dyagram nan blòk fonksyonèl mete aksan sou ki jan processeur a konbine nwayo li yo, memwa, ak periferik yo travay ansanm.Nan sant la se C64x+ DSP CPU a ak L1 ak L2 memwa plis bòt ROM, ki asire aksè done vit ak rapid demaraj.Blòk kontwòl sistèm tankou osilateur, PLLs, ak pouvwa jesyon jere jenerasyon revèy, mòd ba-pouvwa, ak routage siyal.

Tout pati yo lye nan Resous Santral la chanje (SCR), ki aji tankou otobis prensipal la pou koule done.Processeur a gen ladan interfaces seri tankou UART, I²C, MCBSP, ak MCASP, ki te sipòte pa yon kontwolè pwisan EDMA pou transfè done gwo vitès.Li te tou karakteristik timers, gadyen fonksyon, PWM, ak GPIO pou kontwòl sistèm jeneral.

Pou koneksyon, aparèy la ofri Ethernet Mac ak MDIO, Vlynq, ak yon koòdone pò lame, fè li fleksib pou rezo ak kominikasyon ekstèn.Se ekspansyon memwa sipòte nan yon kontwolè memwa DDR2 ak yon EMIF asenkron pou NAND oswa ni flash.Ansanm, sa yo blòk montre ki jan se chip la bati okipe entansif pwosesis ak memwa efikas ak opsyon koneksyon lajè.

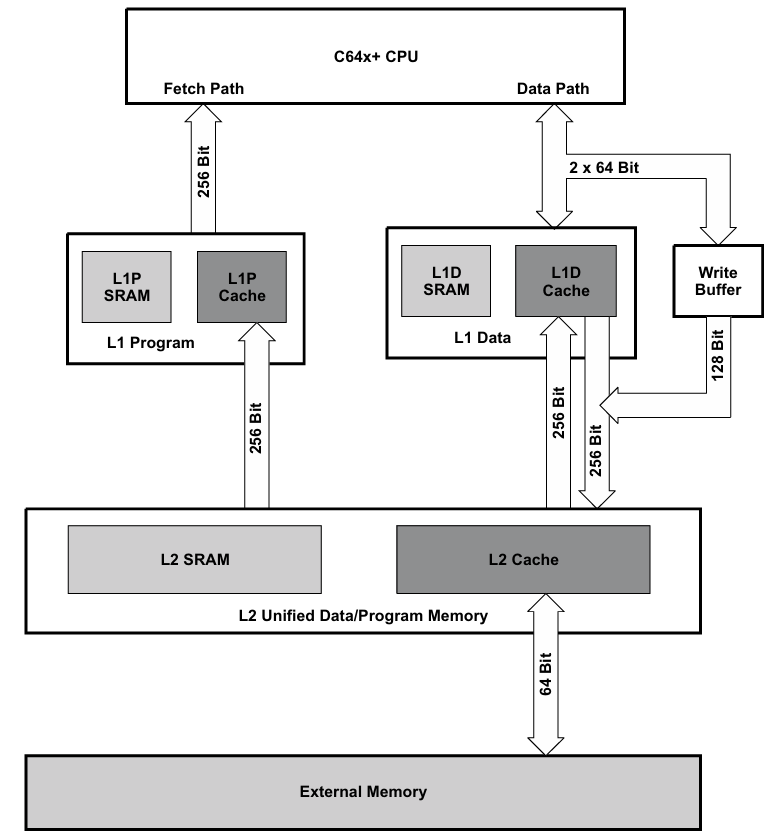

C64x+ Achitèk memwa kachèt

C64x+ kachèt memwa achitekti a nan TMS320C6421ZWT5 a se bati bay CPU aksè a vit nan enstriksyon ak done yo.Li kòmanse ak memwa L1, ki se divize an de pati: pwogram L1 (L1P) pou enstriksyon ak done L1 (L1D) pou done yo.Tou de gen ladan SRAM ak kachèt, ki konekte nan CPU a ak lajè 256-ti jan chemen pou transfè gwo vitès.

Dèyè sa a, memwa a L2 travay kòm yon pi gwo, espas inifye pou tou de done ak pwogram yo.Li te gen SRAM ak kachèt, ak konekte nan memwa ekstèn nan yon otobis 64-ti jan.Yon tanpon ekri ede pi vit depo done pa manyen ekri nan background nan.Sa a konsepsyon kouch kenbe done souvan itilize tou pre CPU a pandan y ap toujou pèmèt aksè a pi gwo memwa ekstèn lè sa nesesè.

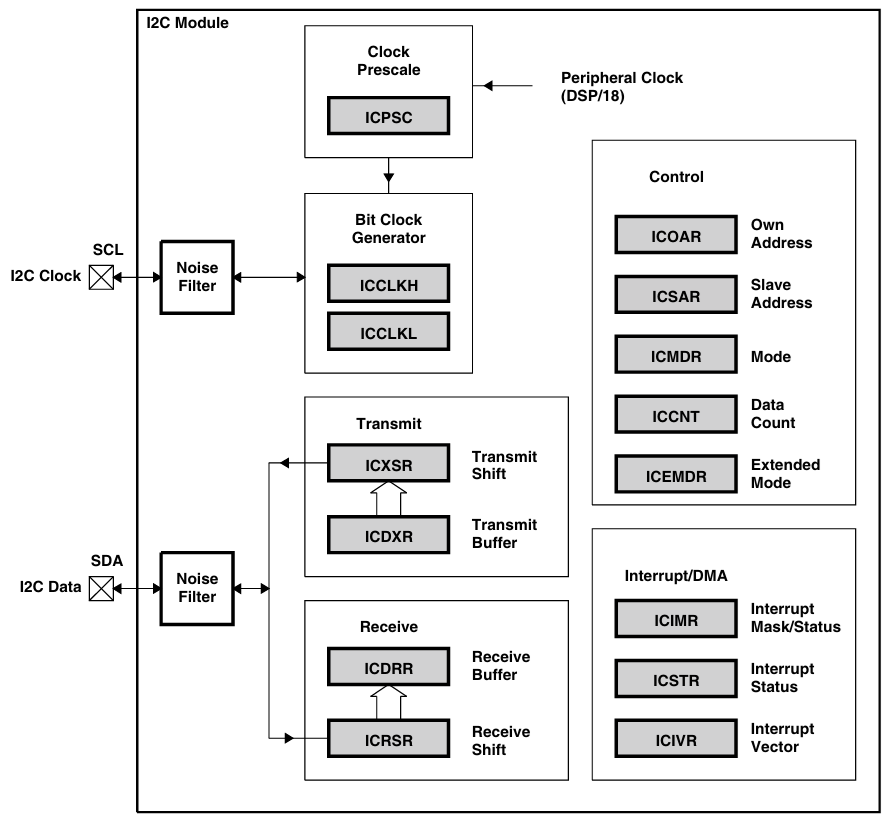

I2c dyagram blòk modil

Modil la I²C nan TMS320C6421ZWT5 la kontwole kominikasyon nan de liy yo I²C, SCL pou revèy ak SDA pou done yo.Tou de siyal yo pase nan filtè bri kenbe transfè a ki estab.Yon revèy prescaler ak ti jan revèy dèlko mete vitès ki kòrèk la pou kominikasyon.

Modil la gen chemen separe pou voye ak resevwa done yo.Blòk la transmèt kenbe done nan yon zòn de defans anvan yo voye li soti, pandan y ap resevwa blòk la magazen fèk ap rantre done anvan pase li nan CPU la.Yon inite kontwòl jere adrès, mòd, ak konte done pou aparèy la ka travay kòm swa mèt oswa esklav.

Li gen ladan tou entèwonp ak sipò DMA, ki ede okipe transfè done otomatikman san yo pa bezwen CPU a yo tcheke toujou ap.Sa fè koòdone nan I²C serye ak efikas pou konekte DSP a ak aparèy ekstèn.

TMS320C6421ZWT5 Espesifikasyon

Tipe	Paramèt
Fabrikan	Texas Enstriman
Seri	TMS320C642X
Anbalaj	Plato
Estati pati	Aktif
Tipe	Pwen fiks
Koòdone	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
To revèy	500 megaèrts
Ki pa Peye-temèt memwa	ROM (64 KB)
Sou-chip belye mouton	96 KB
Voltage - mwen/O	1.8 V, 3.3 V
Vòltaj - Nwayo	1.05 V, 1.20 V
Tanperati opere	0 ° C ~ 90 ° C (TJ)
Kalite aliye	Sifas mòn
Pake / Ka	361-LFBGA
Pake aparèy founisè	361-NFBGA (16 × 16)
Nimewo pwodwi baz	TMS320

TMS320C6421ZWT5 Aplikasyon

1. Telecom ak sistèm san fil

TMS320C6421ZWT5 a se lajman ki itilize nan enfrastrikti telecom ak aparèy san fil paske nan gwo vitès li yo siyal pwosesis pouvwa.Li okipe travay tankou batman, demodulasyon, ak kodaj kanal, ki se bon nan estasyon baz, passerelles, ak ekipman bande.Avèk entegre li yo Ethernet Mac ak DDR2 sipò, li bay tou de koneksyon ak Pleasant nan memwa obligatwa pou kominikasyon.

2. Audio ak pwosesis siyal

Sa a DSP se byen adapte pou sistèm odyo ki mande pou pèfòmans-wo kalkil ak ba-latansi pwosesis.Li ka kouri codecs vwa multicanal, fè anile bri, ak okipe efè odyo nan tan.Interfaces tankou MCBSP ak MCASP fè li fasil pou konekte ak ekipman odyo, pou asire pèfòmans son serye ak kalite siperyè.

3. Imaging ak aplikasyon pou videyo

C6421 a kapab tou aplike nan D 'ak travay videyo ki mande rapid pwosesis done.Nwayo DSP li yo pèmèt li sipòte konpresyon, dekonpwesyon, ak fonksyon amelyorasyon pou kamera, sistèm siveyans, ak aparèy vizyon entegre.Pa swe kapasite ekzekisyon paralèl li yo, li pèmèt manyen efikas nan imaj ak videyo sous dlo.

4. Kontwòl Endistriyèl ak Embedded

Nan endistriyèl ak automatisation biwo, se aparèy la valè pou entegrasyon li yo nan timers, GPIOS, PWM, ak DMA, ki bay kontwòl sistèm sere.Yo itilize li nan aplikasyon tankou enprimant, eskanè, contrôleur motè, ak inite automatisation entegre.Mòd efikas pouvwa li yo ak pwosesis segondè-vitès ede delivre pèfòmans serye pandan y ap kenbe konsomasyon enèji ki ba.

TMS320C6421ZWT5 Pati ki sanble

Spesifikasyon	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
Achitekti Nwayo	C64x+ velociti.2 vliw dsp	C64x+ velociti.2 vliw dsp	C64x+ velociti.2 vliw dsp	C64x+ velociti.2 vliw dsp	C64x+ velociti.2 vliw dsp
Vitès revèy	500 megaèrts	500 megaèrts	600 megaèrts	500 megaèrts	Jiska 720 megaèrts (pi wo nivo)
Pèfòmans (MIPS)	~ 4,000 nan 500 megaèrts	~ 4,000 nan 500 megaèrts	~ 4,800 nan 600 megaèrts	~ 4,000 nan 500 megaèrts	Pi wo, jiska ~ 8,000 MIPS
Sou-chip memwa	L1P 16 KB, L1d 48 KB, L2 64 KB	L1P 16 KB, L1d 48 KB, L2 64 KB	L1P 16 KB, L1d 48 KB, L2 64 KB	L1P 16 KB, L1d 48 KB, L2 64 KB	Pi gwo opsyon L2 ki disponib
Gwosè rom	64 kb bòt rom	64 kb bòt rom	64 kb bòt rom	64 kb bòt rom	64 kb bòt rom
Sipò memwa ekstèn	DDR2 (16-ti jan), Emifa (8-ti jan)	DDR2 (16-ti jan), Emifa (8-ti jan)	DDR2 (16-ti jan), Emifa (8-ti jan)	DDR2 (16-ti jan), Emifa (8-ti jan)	DDR2 (16-ti jan), Emifa (8-ti jan)
Ethernet Mac	10/100 MB/s ak MDIO	10/100 MB/s ak MDIO	10/100 MB/s ak MDIO	10/100 MB/s ak MDIO	10/100 MB/s ak MDIO
Tanperati opere	0 ° C a 90 ° C (komèsyal)	0 ° C a 90 ° C (komèsyal)	0 ° C a 90 ° C (komèsyal)	–40 ° C a +125 ° C (endistriyèl)	0 ° C a 90 ° C (komèsyal)
Pakèt	361-PIN NFBGA (16 × 16 mm)	361-PIN NFBGA (Diff. Marking)	361-PIN NFBGA	361-PIN NFBGA	361-PIN NFBGA
Aplikasyon	Telecom, odyo, entegre	Telecom, odyo, entegre	Telecom pèfòmans-kritik	Anviwònman endistriyèl/piman bouk	Pi wo-fen Telecom & VoIP

TMS320C6421ZWT5 etap pwogramasyon

Pwosesis la tipikman deplase soti nan mete kanpe anviwònman an nan ekri, debogaj, ak deplwaye optimisé kòd DSP.

1. Enstale Zouti Devlopman

Premye etap la se mete kanpe Kòd Composer Studio (CCS), anviwònman entegre TI a devlopman.Lojisyèl sa a bay du a, asanble, debug, ak zouti jesyon pwojè ki fèt espesyalman pou fanmi an C6000 DSP.San yo pa konfigirasyon sa a, pwogramasyon ak tès pyès ki nan konpitè DSP pa ta posib.

2. Kreye yon nouvo pwojè

Nan CCS, kòmanse pa kreye yon nouvo pwojè configuré pou aparèy la TMS320C6421.Sa gen ladan chwazi opsyon ki bon pou du, dosye lòd linker, ak modèl kòd demaraj.Korije konfigirasyon pwojè asire ke kat jeyografik la memwa ak resous sistèm yo ki aliyen ak pyès ki nan konpitè.

3. Ekri kòd aplikasyon an

Aplikasyon yo ka ekri nan C pou lojik jeneral oswa nan asanble pou pèfòmans-kritik woutin.Anpil pran avantaj de C64x+ VLIW achitekti a, ki pèmèt enstriksyon miltip egzekite nan paralèl.Optimize pasan ak lè l sèvi avèk DSP-espesifik intrinsics ka anpil amelyore efikasite.

4. Konpile ak optimize

Apre kodaj, se pwogram lan konpile ak reyini nan enstriksyon machin.Konpile TI a gen ladan karakteristik optimize tankou tiyo lojisyèl ak bouk deroule yo maksimize debi.Nan faz sa a, pwogramè a asire ke vitès ekzekisyon ak l 'memwa satisfè kondisyon aplikasyon an.

5. Link ak chaj

Dosye yo objè konpile yo lye dapre kat memwa aparèy la a, mete kòd ak done nan zòn yo kòrèk entèn ak ekstèn memwa.Yon fwa lye, se binè a chaje sou DSP a nan debugger a JTAG.Sa a prepare sistèm lan pou ekzekisyon sou pyès ki nan konpitè.

6. Debug sou pyès ki nan konpitè

Sèvi ak CCS, ou ka mete breakpoints, kontwole anrejistre, ak etap nan enstriksyon pandan y ap DSP a kouri.Debogaj sou pyès ki nan konpitè revele konpòtman, tankou l 'kachèt, entèwonp, ak transfè done.Pwosesis sa a asire aplikasyon an fonksyon kòrèkteman nan kondisyon aktyèl opere.

7. Deplwaye ak kontwole

Yon fwa tès la konplè, se pwogram lan deplwaye pou ekzekisyon otonòm sou sistèm nan sib.Ou ka toujou itilize CCS pou kontwole pèfòmans, alokasyon memwa amann-melodi, oswa diminye konsomasyon pouvwa.Etap final sa a konfime DSP a ap kouri fiable ak pare pou aplikasyon pou pratik.

TMS320C6421ZWT5 Avantaj ak Dezavantaj

Avantaj

• Segondè pèfòmans DSP pwen fiks ak paralelis VLIW

• Konpatibilite kòd anwo ak pi gran aparèy C6000

• Rich seri periferik entegre diminye konpozan ekstèn

• Bon ekosistèm devlopman ak CCS ak zouti optimize

• Fleksib kachèt ak achitekti memwa pou manyen done pi vit

Dezavantaj

• Pa gen vòltaj dinamik oswa frekans dekale pou ekonomize pouvwa

• Pi wo konsomasyon pouvwa konpare ak ba-pouvwa DSPs

• Mank bati-an karakteristik sekirite pou bòt sekirite oswa pwoteksyon

• Mwens adapte pou aplikasyon pou pòtab oswa ki mache ak pil

• pwofil pèfòmans fiks ak adaptabilite limite pou itilizasyon mobil

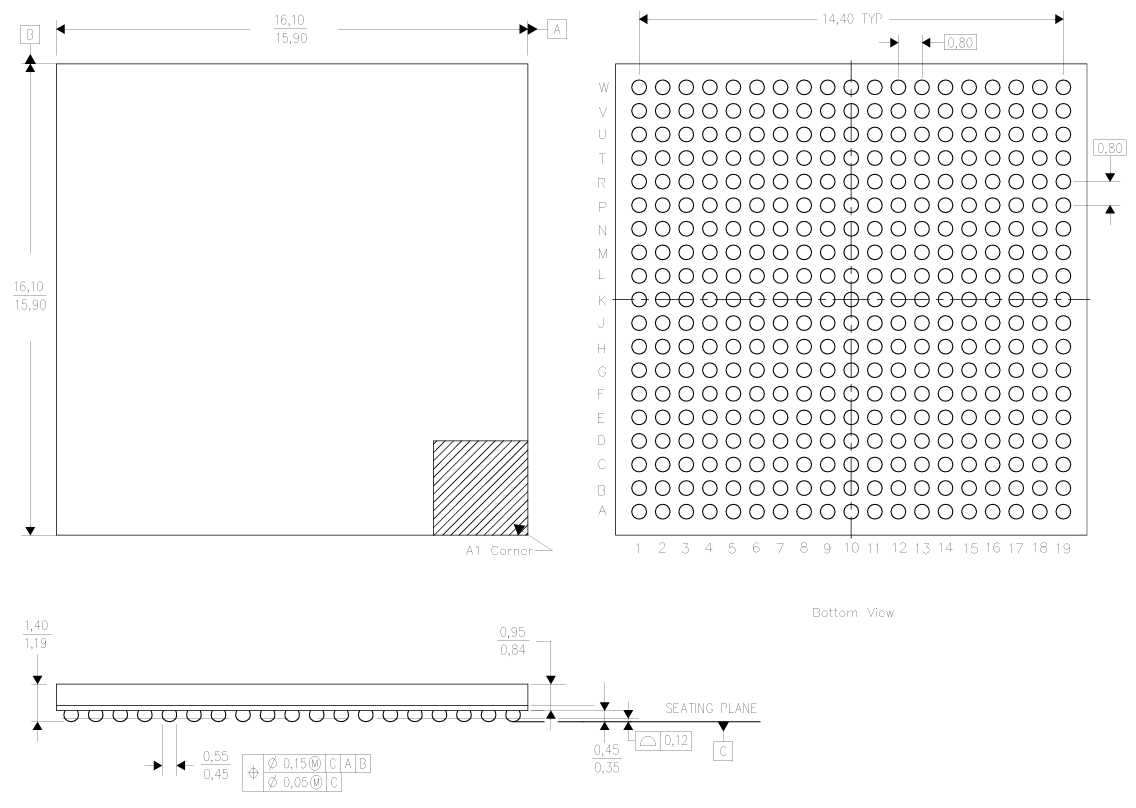

TMS320C6421ZWT5 dimansyon anbalaj

Tipe	Paramèt
Kalite pake	NFBGA (361-boul, ZWT)
Boul gri etalaj	16 × 16
Konte PIN	361
Longè an jeneral (L)	17.5 mm
An jeneral lajè (W)	15.45 mm
Ranje gwosè kò	15.90 mm - 16.10 mm
Anplasman boul	0.80 mm
Dyamèt boul	0.45 mm - 0.55 mm
Pake wotè (h)	1.19 mm - 1.40 mm
Wotè boul (kanpe-off)	0.35 mm - 0.45 mm
Syèj avyon tolerans	± 0.12 mm
Corner Index (A1)	Kwen referans make

TMS320C6421ZWT5 manifakti

TMS320C6421ZWT5 a manifaktire pa Texas Enstriman (TI), yon dirijan konpayi semi -conducteurs Ameriken biwo santral li nan Dallas, Texas.TI se globalman li te ye pou inovasyon li yo nan analòg ak entegre teknoloji pwosesis, bay solisyon ki pouvwa nan yon pakèt domèn endistri ki gen ladan telekominikasyon, otomobil, automatisation endistriyèl, ak elektwonik konsomatè yo.Avèk deseni ekspètiz nan devlope-wo pèfòmans processeurs siyal dijital, TI te etabli fanmi an TMS320 kòm yon poto pou aplikasyon pou pwosesis siyal.Konpayi an tou sipòte ak zouti konsepsyon konplè, anviwònman lojisyèl, ak dokiman, asire entegrasyon serye nan pwodwi DSP li yo nan sistèm avanse entegre.

Konklizyon

TMS320C6421ZWT5 a vle di soti pou pèfòmans fò li yo fiks-pwen, sistèm memwa fleksib, ak koneksyon rich ki kostim mande aplikasyon nan kominikasyon, odyo, videyo, ak automatisation.Konsepsyon li yo fè devlopman efikas nan estidyo konpozitè kòd, ak zouti pou optimize ak debogaj sou pyès ki nan konpitè.Processeur a bay bon évolutivité, entegrasyon fò, ak sipò lajè, menm si li echanj nan kèk pouvwa-ekonomize ak karakteristik sekirite.An jeneral, li ofri yon balans serye nan pèfòmans, memwa, ak interfaces, ki te sipòte pa ekosistèm TI a ak pwouve platfòm C6000, fè li yon chwa pratik pou pwojè avanse entegre.
