MCB vs MCCB vs RCCB vs ELCB: Ranpli Gid Konparezon

Ou bezwen aparèy pwoteksyon sikwi pou kenbe sistèm elektrik ou an sekirite ak serye.Nan atik sa a, w ap aprann kisa MCB, MCCB, RCCB, ak ELCB ye, ki jan yo travay, ak ki jan yo diferan youn ak lòt.Ou pral wè tou ki kote chak aparèy yo itilize ak sa ki fè li apwopriye pou diferan sitiyasyon.

Katalòg

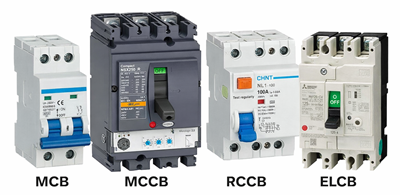

Figi 1. MCB vs MCCB vs RCCB vs ELCB

Ki sa ki se yon MCB (Miniature Circuit Breaker)?

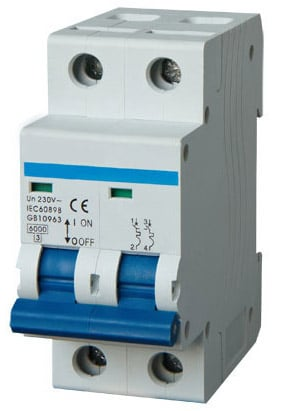

Figi 2. MCB (Miniature Circuit Breaker)

Yon disjoncteur tipòtrè (MCB) se yon aparèy pwoteksyon elektrik otomatik ki itilize pou pwoteje sikui ki ba-vòltaj kont domaj.Li travay pa koupe ekipman elektrik la lè aktyèl la depase yon nivo ki an sekirite.Sa a ede anpeche surchof ki te koze pa kondisyon surcharge, tankou twòp aparèy ki konekte nan yon sikwi.Li tou pwoteje kont sikui kout, kote yon vag toudenkou nan aktyèl ka domaje fil elektrik ak ekipman.MCB a byen vit vwayaje epi dekonekte kous la pou sispann plis risk.Li se lajman ki itilize nan kay ak ti bilding paske li se serye ak fasil yo Reyajiste apre tripping.

Ki sa ki se yon MCCB (Mouled Case Circuit Breaker)?

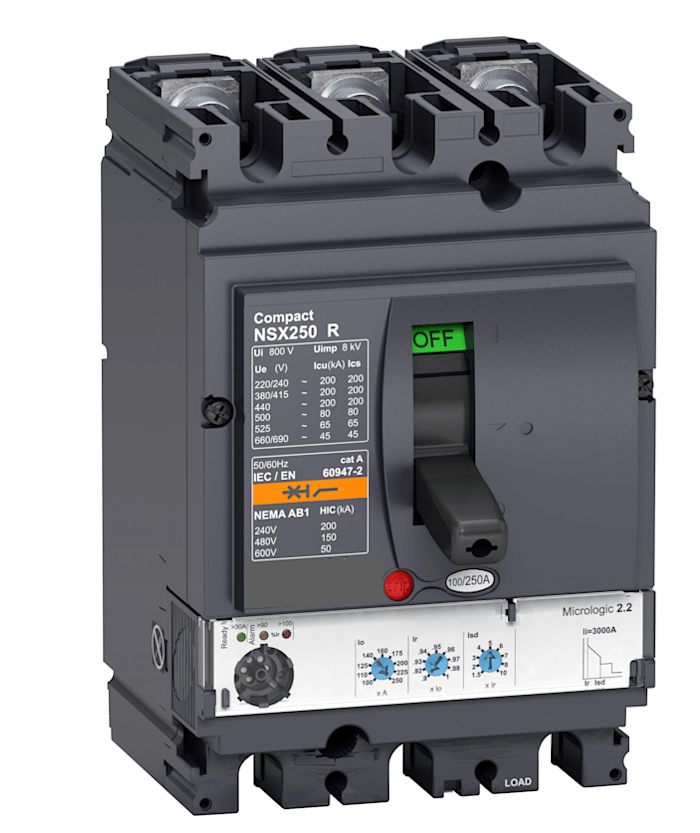

Figi 3. MCCB (Mouted Case Circuit Breaker)

Yon ka moule sikwi disjonkteur (MCCB) se yon kalite disjoncteurs ki fèt pou okipe pi wo nivo aktyèl nan sistèm elektrik.Yo itilize li pou pwoteje sikui ak ekipman nan aplikasyon kote yo mande plis pouvwa.MCCB a ka entèwonp koule aktyèl twòp pou anpeche domaj ki te koze pa surcharge oswa kondisyon fay.Youn nan karakteristik kle li yo se anviwònman vwayaj reglabl, ki pèmèt itilizatè yo kontwole lè brekè a pral dekonekte kous la.Sa fè li apwopriye pou sistèm ki bezwen pwoteksyon fleksib ki baze sou kondisyon chaj.MCCB yo souvan itilize nan pi gwo konfigirasyon elektrik kote pi wo pwoteksyon kapasite nesesè.

Ki sa ki se yon RCCB (Residual Current Circuit Breaker)?

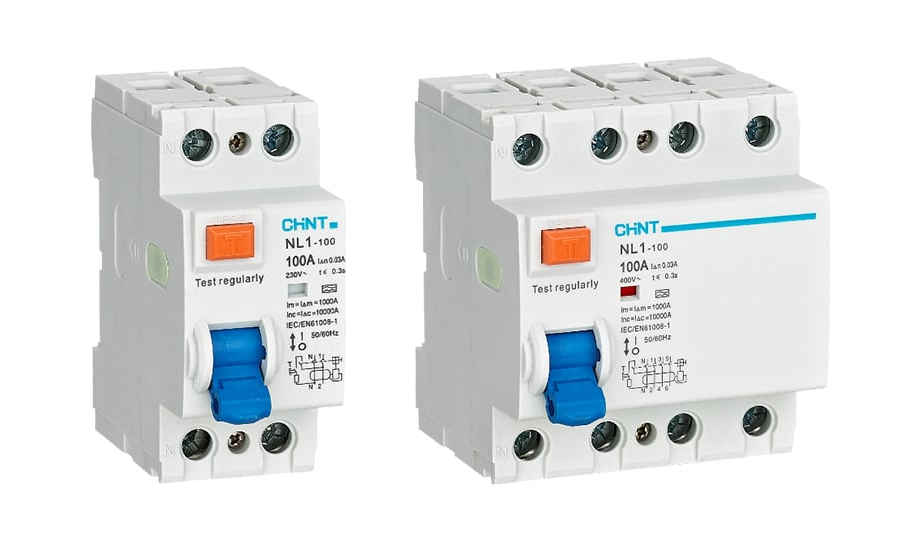

Figi 4. RCCB (Residual Current Circuit Breaker)

Yon disjonktè kouran rezidyèl (RCCB) se yon aparèy sekirite ki itilize pou pwoteje moun kont chòk elektrik.Li travay pa detekte aktyèl flit, ki rive lè elektrisite ap koule deyò chemen an gen entansyon.Lè move balans sa a detekte, RCCB a byen vit dekonekte ekipman pou pouvwa a.Sa a ede anpeche blesi grav oswa aksidan fatal ki te koze pa defo elektrik.RCCB yo trè sansib epi yo ka reponn a ti kouran flit nan yon ti tan.Yo souvan enstale nan kay ak bilding pou amelyore sekirite elektrik.

Ki sa ki se yon ELCB (Earth Leakage Circuit Breaker)?

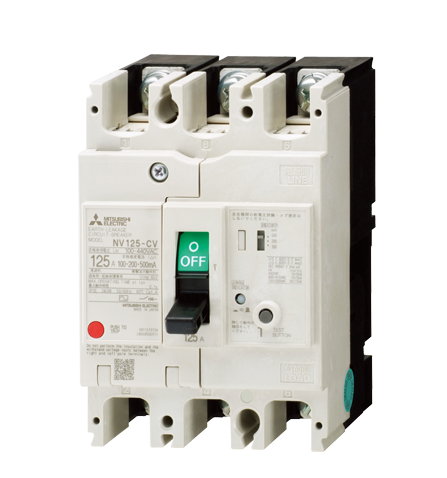

Figi 5. ELCB (Earth Leakage Circuit Breaker)

Yon disjonktè sikwi flit latè (ELCB) se yon aparèy ki itilize pou detekte flit kouran nan tè a.Li travay pa kontwole defo elektrik ki ka lakòz kouran koule nan chemen envolontè.Lè flit sa yo detekte, ELCB koupe ekipman pou pouvwa a diminye risk.Gen de kalite prensipal ELCB: vòltaj-opere ak aktyèl-opere.Chak kalite reponn yon fason diferan nan kondisyon flit latè.ELCB yo itilize pou amelyore sekirite nan sistèm elektrik kote pwoteksyon tè a enpòtan.

Diferans ant MCB ak MCCB

Karakteristik	MCB	MCCB
Kouran Rating Range	0.5A pou 100A	16A pou 2500A
Evalyasyon vòltaj	Jiska 240/415V AC	Jiska 600V AC (varye pa modèl)
Anviwònman vwayaj	Fiks (faktori-set)	Reglabl (tèmik ak mayetik)
Kapasite kraze	6kA pou 16kA	25kA pou 100kA
Poto ki disponib	1P, 2P, 3P, 4P	1P pou 4P
Kalite aliye	DIN tren monte	Panel / baz monte
Gwosè Fizik	Ti (modilè)	Gwo (ka moule)
Pwoteksyon tèmik	Fiks bimetal bann	Vwayaj tèmik reglabl
Pwoteksyon mayetik	Fiks vwayaj enstantane	Reglabl vwayaj mayetik
Arc Trempe	Debaz arc chute	Avanse sistèm chute arc
Operasyon Mekanis	Baskile switch	Toggle oswa mekanis motè
Reyajiste Metòd	Reset manyèl	Reset manyèl oswa aleka
Sipò akseswa	Limite (aux kontak)	Vaste (vwayaj shunt, UV lage, alam)
Ranje aplikasyon	Rezidans lan ak limyè komèsyal	Endistriyèl ak lou komèsyal
Kowòdinasyon selektivite	Limite	Segondè (sipòte kowòdinasyon etid)

Diferans ant RCCB ak ELCB

Karakteristik	RCCB (Awondisman aktyèl rezidyèl Brekè)	ELCB (Awondisman Flit Latè Brekè)
Prensip deteksyon	Mezi aktyèl move balans (faz vs net)	Mezire vòltaj latè oswa Kouran flit (vòltaj / kalite aktyèl)
Kantite opere	Kouran rezidyèl (IΔ)	Latè vòltaj (V) oswa flit aktyèl (ki pi gran kalite)
Ranje Sansiblite tipik	10mA, 30mA, 100mA, 300mA	50mA a 500mA (varye anpil)
Presizyon Papòt vwayaj	±5% a ±10%	± 20% oswa plis
Tan repons	≤30 ms (pou aparèy 30mA)	50-200 ms
Depandans Voltage	Endepandan de vòltaj latè	Kalite vòltaj mande pou apwopriye vòltaj latè
Kondisyon pou fil Latè	Pa obligatwa pou operasyon	Mande bon tè koneksyon
Pwoteksyon Kouvèti	Detekte tout chemen flit (ki gen ladan kontak endirèk)	Limite a fay retounen atravè fil tè
Kapasite Pwoteksyon Chòk	Segondè (30mA pwoteje moun kò)	Modere (mwens serye pou pwoteksyon chòk)
Enstalasyon Creole	Lajman itilize nan IEC modèn sistèm yo	Lajman demode nan modèn estanda
Kalite ki disponib	Kalite AC, A, F, B	Voltage-opere ak kouran ki opere (ki pi gran)
Fo Tripping	Ba (konsepsyon ki estab)	Pi wo (afekte pa ekstèn twoub vòltaj)
Opsyon selektivite	Disponib (tan reta RCCB)	Limite oswa pa disponib
Zòn aplikasyon yo	rezidansyèl, komèsyal, endistriyèl	Enstalasyon ki pi gran yo, eritaj sistèm yo
Kondisyon pou antretyen	Ba (bouton tès peryodik tcheke)	Pi wo (sistèm latè a dwe verifye regilyèman)
Konfòmite ak Kòd modèn yo	Konplètman konfòme (IEC/BS estanda)	Sitou ki pa konfòme oswa depreche

Aplikasyon MCB MCCB RCCB ak ELCB

1. Sistèm elektrik rezidansyèl yo

MCB ak RCCB yo lajman itilize nan kay pou pwoteje fil elektrik ak moun.Yo ede anpeche dife elektrik epi redwi risk chòk elektrik.Aparèy sa yo enstale nan tablo distribisyon pou sekirite chak jou.Itilizasyon yo asire ekipman pou pouvwa ki estab ak an sekirite nan kay la.

2. Bilding Komèsyal

Konfigirasyon komèsyal yo mande pou pwoteksyon serye pou ekleraj, HVAC, ak ekipman biwo.MCCB yo souvan itilize akòz pi wo demand chaj.RCCB yo ajoute yon kouch sekirite siplemantè pou espas pataje yo.Konbinezon sa a asire tou de pwoteksyon operasyonèl ak pèsonèl.

3. Enstalasyon Endistriyèl yo

Endistri yo itilize MCCB yo pou jere machin lou ak sistèm gwo pouvwa.Aparèy sa yo okipe gwo kouran ak pwoteje ekipman chè.Pwoteksyon serye enpòtan pou evite D 'ak domaj.Bon itilizasyon amelyore pwodiktivite ak sekirite sistèm.

4. Panno distribisyon elektrik

Tout kat aparèy yo ka itilize nan panno distribisyon depann sou konsepsyon sistèm.Yo ede jere ak pwoteje plizyè sikui kont defo.Bon aranjman asire distribisyon pouvwa òganize epi san danje.Sa bon pou tou de ti ak gwo sistèm.

5. Deyò ak anviwònman piman bouk

Gen kèk enstalasyon ki mande pwoteksyon nan kondisyon difisil tankou imidite oswa pousyè.Yo ka itilize MCCB ak ELCB selon bezwen sistèm lan.Aparèy sa yo ede kenbe sekirite menm nan anviwònman enstab.Chwazi bon aparèy la asire pèfòmans alontèm.

6. Enstalasyon Sekirite Espesyalize

Sèten zòn mande mezi sekirite siplemantè, tankou atelye oswa kote mouye.RCCB yo souvan itilize pou diminye risk chòk nan anviwònman sa yo.ELCB yo ka itilize tou kote siveyans flit latè nesesè.Aplikasyon sa yo konsantre sou pwoteje lavi moun ak ekipman yo.

Konklizyon

Chak aparèy pwoteksyon sikwi sèvi yon objektif diferan, soti nan pwoteje fil elektrik ak ekipman pou pwoteje moun kont chòk elektrik.MCBs ak MCCBs okipe surcharge ak kout sikwi pwoteksyon nan diferan nivo kapasite, pandan ke RCCBs ak ELCBs konsantre sou fuites Et defo.Diferans yo nan sansiblite, repons, ak aplikasyon fè yo apwopriye pou anviwònman espesifik tankou sistèm rezidansyèl, komèsyal ak endistriyèl.Chwazi aparèy ki kòrèk la depann de chaj, kondisyon sekirite ak kondisyon sistèm pou asire pwoteksyon efikas ak serye.
