Izolatè elektrik: Prensip k ap travay, kalite ak aplikasyon

Izolatè elektrik ede w dekonekte san danje pati nan yon sistèm elektrik soti nan pouvwa.Nan atik sa a, ou pral aprann ki sa yon izolatè elektrik se, poukisa li enpòtan pou sekirite, ak ki jan li travay nan kondisyon san chaj.Ou pral konprann tou eleman prensipal li yo, kalite komen, ak ki jan li diferan de yon disjoncteurs.Nan fen a, ou pral wè ki kote izolatè yo itilize nan sistèm elektrik.

Katalòg

Figi 1. Izolan elektrik

Ki sa ki se yon izolatè elektrik?

Yon izolatè elektrik se yon aparèy switch mekanik ki itilize pou konplètman dekonekte yon pati nan yon sikwi elektrik soti nan ekipman pou pouvwa a.Objektif prensipal li se asire kondisyon travay san danje lè li bay yon separasyon klè ak vizib ant seksyon kouran ak de-energize.Kontrèman ak aparèy otomatik yo, yon izolatè opere manyèlman epi li fèt sèlman pou izolasyon, pa pou entèwonp kouran.Li kreye yon repo fizik nan kous la pou ou ka san danje fè antretyen oswa enspeksyon.Izolatè elektrik yo lajman ki itilize nan sistèm pouvwa amelyore sekirite ak anpeche kontak aksidan ak konpozan vivan.

Poukisa izolatè elektrik yo enpòtan?

Izolatè elektrik yo bon pou kenbe sekirite nan sistèm elektrik, espesyalman pandan antretyen ak reparasyon travay.Yo asire ke yon seksyon nan kous la konplètman dekonekte, diminye risk pou yo chòk elektrik oswa domaj ekipman.Lè yo bay yon espas vizib ouvè, izolatè yo ede konfime ke pa gen okenn kouran k ap koule nan pati izole a.Sa fè li pi an sekirite pou travay sou ekipman wo-vòltaj avèk konfyans.Izolatè elektrik yo ede tou anpeche energization aksidan, ki ka mennen nan danje grav nan anviwònman endistriyèl ak distribisyon pouvwa.

Prensip travay izolatè elektrik

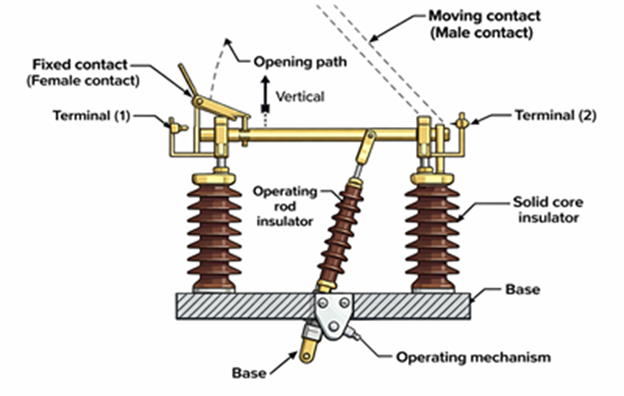

Figi 2. Dyagram k ap travay izolatè elektrik

Yon izolatè elektrik opere sèlman lè pa gen okenn chaj aktyèl ap koule tankou dlo nan kous la, asire kondisyon chanje san danje.Lè izolatè a louvri, kontak k ap deplase li separe de kontak fiks la pou kreye yon espas lè klè.Gap lè sa a aji kòm yon baryè vizib ki konfime dekoneksyon elektrik.Aksyon ouvèti a anjeneral fèt atravè yon mekanis opere mekanik, ki pèmèt mouvman lis ak kontwole.Depi pa gen kouran pandan operasyon an, pa gen okenn arc ki pwodui ant kontak yo.Izolatè a rete nan pozisyon ouvè pou kenbe izolasyon konplè jiskaske li fèmen lamen ankò.Prensip operasyon senp sa a asire separasyon serye ak san danje nan sikui elektrik.

Konpozan yon izolatè elektrik

• Kontak fiks

Kontak fiks la se yon pati kondiktif estasyonè ki konekte ak liy fèk ap rantre oswa sortan an.Li bay yon pwen ki estab pou koneksyon elektrik lè izolatè a fèmen.Eleman sa a fèt pou okipe vòltaj segondè epi kenbe kontak serye ak rezistans minimòm.

• Kontak deplase

Kontak k ap deplase a se pati ki fizikman ouvè oswa fèmen kous la.Li deplase lwen oswa nan direksyon kontak fiks la pou kreye oswa retire koneksyon elektrik la.Konsepsyon li asire operasyon lis ak aliyman apwopriye pandan chanje.

• Izolan

Izolan sipòte pati kondiktif yo epi anpeche koule aktyèl sipèfli nan tè a oswa estrikti.Yo anjeneral te fè nan porselèn oswa materyèl konpoze pou gwo fòs elektrik.Konpozan sa yo tou bay sipò mekanik pou kenbe bon espas ant pati vivan yo.

• Operasyon Mekanis

Mekanis fonksyònman an kontwole ouvèti ak fèmti izolatè a.Li ka manyèl oswa motè-kondwi depann sou aplikasyon an.Mekanis sa a asire ke kontak yo deplase san danje epi jisteman pandan operasyon an.

• Baz ankadreman

Ankadreman baz la kenbe tout eleman ansanm epi li bay estabilite estriktirèl.Anjeneral li fèt an metal pou sipòte chay mekanik izolatè a.Ankadreman an tou asire bon aliyman nan kontak ak izolasyon.

Kalite izolatè elektrik

Single Break Isolator

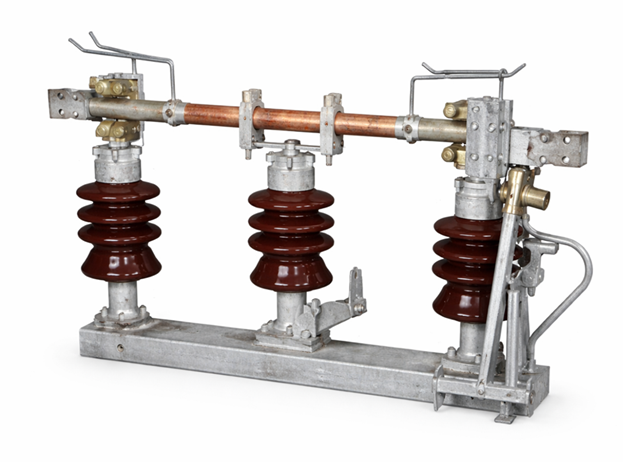

Figi 3. Single Break Isolator

Yon izolatè sèl kraze se yon kalite izolatè elektrik ki itilize yon pwen separasyon kontak pou dekonekte kous la.Li konsiste de yon kontak k ap deplase ki separe de yon kontak fiks pou kreye yon espas lè sèl.Estrikti senp sa a fè li fasil pou opere ak kenbe nan sistèm pouvwa estanda.Mouvman kontak la anjeneral orizontal oswa wotasyon, sa ki pèmèt klè vizibilite nan pozisyon an louvri.Akòz konsepsyon senp li yo, li se souvan itilize nan sous-vòltaj mwayen ak sistèm distribisyon.Ekipman yo montre nan figi a reflete aranjman kontak senp li yo ak layout kontra enfòmèl ant.Izolatè sèl kraze yo ideyal pou aplikasyon kote espas ak efikasite pri yo enpòtan.

Doub kraze izole

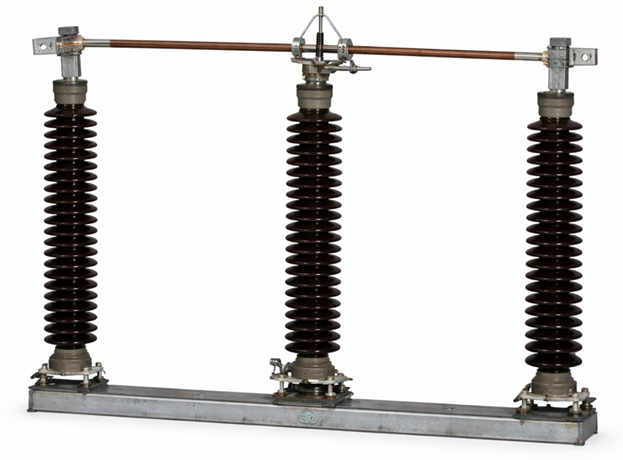

Figi 4. Double Break Isolator

Yon izolatè doub repo se yon izolatè elektrik ki kreye de espas kontak separe pandan operasyon an.Li gen yon kontak k ap deplase santral ki separe de de kontak fiks sou tou de bò, fòme pwen izolasyon doub.Konsepsyon sa a amelyore izolasyon elektrik lè li ogmante distans ki genyen ant pati vivan yo.Mouvman an nan kontak balanse, ki amelyore estabilite mekanik ak pèfòmans.Li se souvan itilize nan estasyon wo-vòltaj kote pi fò izolasyon obligatwa.Figi a montre estrikti simetrik ki sipòte dekoneksyon efikas.Izolatè doub repo yo apwopriye pou sistèm ki mande pi wo maj sekirite ak izolasyon serye.

Izolan pantograf

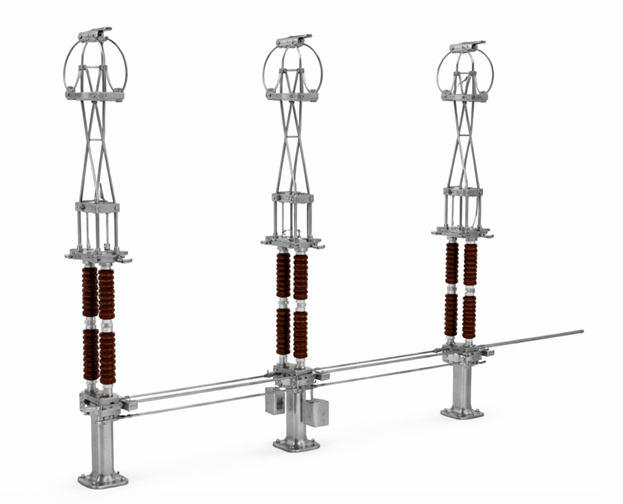

Figi 5. Izolan pantograf

Yon izolatè pantograf se yon kalite izolatè ki itilize yon mekanis leve vètikal pou konekte oswa dekonekte kous la.Li prezante yon bra mobil ki leve anlè pou fè kontak ak yon kondiktè anlè.Mouvman vètikal sa a pèmèt itilizasyon efikas espas nan estasyon kontra enfòmèl ant.Estrikti a gen ladann bra atikile ki elaji ak kontra pandan operasyon an.Li se lajman ki itilize nan aplikasyon wo-vòltaj kote espas orizontal limite.Figi a montre estrikti a leve diferan ki pèmèt aksyon chanje vètikal.Izolatè pantograf yo ideyal pou sous-estasyon modèn ki mande konsepsyon kontra enfòmèl ant ak fleksib.

Izolan kraze orizontal

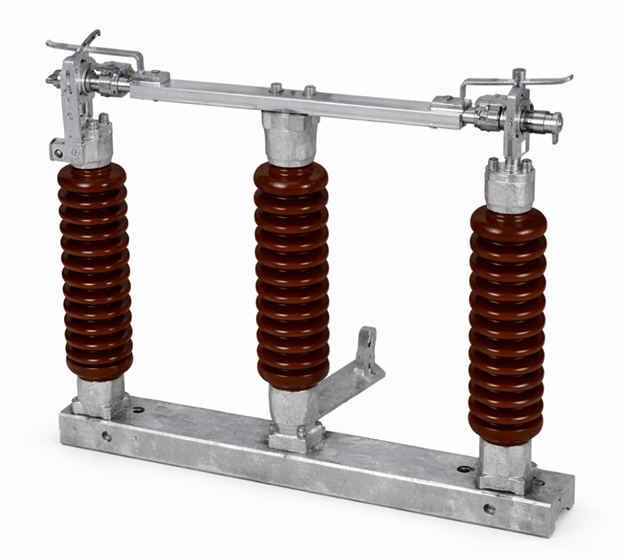

Figi 6. Orizontal Break Isolator

Yon izolatè orizontal kraze se yon izolatè elektrik kote kontak k ap deplase a ouvè sou kote pou dekonekte kous la.Kontak yo vire oswa balanse orizontal pou kreye yon espas vizib ant yo.Kalite sa a se souvan enstale nan poste deyò akòz estrikti senp li yo ak fasilite nan antretyen.Li bay vizibilite klè nan pozisyon an louvri, ki amelyore sekirite operasyonèl.Konsepsyon an pèmèt enstalasyon fasil sou estrikti sipò ak espas adekwat.Figi a reflete mouvman bò-ouvèti tipik nan kalite izolatè sa a.Izolatè repo orizontal yo lajman ki itilize nan sistèm transmisyon ak distribisyon.

Izolatè kraze vètikal

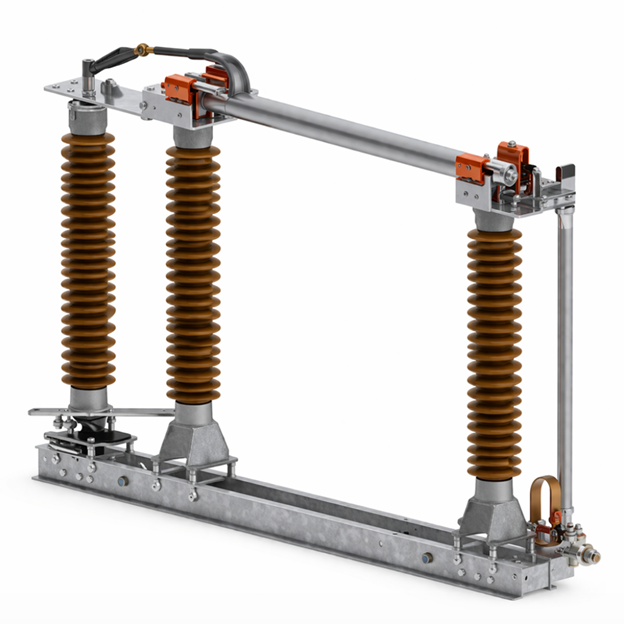

Figi 7. Izolatè kraze vètikal

Yon izolatè repo vètikal se yon izolatè elektrik kote kontak k ap deplase a ouvè anwo oswa anba pou kreye izolasyon.Mouvman vètikal la ede diminye espas orizontal ki nesesè pou enstalasyon an.Konsepsyon sa a itil nan sous-estasyon kote kontrent espas yo se yon enkyetid.Kontak yo deplase nan yon plan vètikal, asire yon separasyon klè ak vizib.Li se souvan itilize nan sistèm wo-vòltaj kote itilizasyon espas efikas nesesè.Figi a mete aksan sou mekanis ouvèti anlè ki defini kalite izolatè sa a.Izolatè repo vètikal yo pi pito nan kouman kontra enfòmèl ant ak zòn tè limite.

Izolan elektrik vs disjoncteurs

Karakteristik	Elektrik Izolan	Circuit Breaker
Fonksyon prensipal	Bay dekoneksyon fizik yon sikwi pou sekirite	Detekte defo ak entèwonp kouran pou pwoteje sistèm nan
Kalite operasyon	Manyèl oswa motè ki fonksyone (ki pa otomatik)	Otomatik tripping ak opsyonèl kontwòl manyèl
Manyen chaj	Opere sèlman nan 0 A (kondisyon san chaj)	Opere anba plen chaj ak fay aktyèl kondisyon yo
Rated Kapasite entèwonp	0 kA (pa kapab entèwonp kouran)	Tipikman 6 kA a 63 kA oswa pi wo depann sou kalite
Manyen arc	Pa gen arc mekanis repwesyon	Sèvi ak arc metòd trempe (lè, lwil oliv, SF₆, oswa vakyòm)
Wòl sekirite	Asire vizib izolasyon pou antretyen	Bay pwoteksyon kont surcharge ak kous kout
Chanje vitès	Ralanti (segonn, depandan de operatè)	Vit (milisgond, anjeneral 10-100 ms)
Pwoteksyon Kapasite	Pa gen pwoteksyon fonksyon	Bati-an pwoteksyon (surkouran, kout sikwi, pafwa fay latè)
Itilizasyon tipik	Antretyen pwosedi izolasyon ak sekirite	Pwoteksyon fay ak chanjman operasyonèl
Kontakte Operasyon	Ouvè sèlman lè aktyèl la deja zewo	Ouvè pandan aktyèl ap koule (ki gen ladan kouran fay)
Otomatik Nivo	Ba (manyèl oswa kontwòl motè debaz)	Segondè (sistèm totalman otomatik ki kontwole ak relè)
Enstalasyon Zòn	Enstale nan estasyon ak switchyards (bò vòltaj segondè)	Itilize nan postes, panno distribisyon, ak sistèm itilizatè final yo
Design Konpleksite	Senp estrikti mekanik	Sistèm konplèks ak eleman deteksyon, tripping, ak kontwòl arc
Antretyen Egzijans	Minim (enspeksyon ak netwayaj)	Regilye antretyen obligatwa (kontak, mekanis, chanm arc)
Izolasyon Vizibilite	Bay vizib espas lè (dekoneksyon klè)	Pa vizib izolasyon;mande izolan separe pou sekirite

Avantaj ak dezavantaj nan izolatè elektrik

Avantaj nan izolatè elektrik

• Bay yon espas lè klè vizib pou konfimasyon sekirite

• Trè serye akòz mwens pati k ap deplase

• Kondisyon antretyen ki ba nan itilizasyon alontèm

• Pri-efikas konpare ak aparèy switch konplèks

• Amelyore sekirite pandan pwosedi antretyen yo

Dezavantaj nan izolatè elektrik

• Pa ka opere nan kondisyon chaj

• Pa gen mekanis pou etenn arc ki disponib

• Egzije aparèy adisyonèl tankou disjoncteurs

• Operasyon manyèl ka ogmante tan pou chanje

• Fonksyonalite limite konpare ak aparèy pwoteksyon

• Pa apwopriye pou entèripsyon fay

Aplikasyon pou izolatè elektrik

1. Soustasyon pouvwa

Izolatè elektrik yo souvan enstale nan poste yo izole seksyon nan liy transmisyon ak ekipman yo.Yo pèmèt antretyen san danje lè yo dekonekte sikui wo-vòltaj nan ekipman pou pouvwa a.Sa a ede anpeche aksidan epi asire operasyon sistèm serye.

2. Transmisyon ak Sistèm Distribisyon

Nan rezo transmisyon pouvwa, izolatè yo itilize pou separe seksyon defo oswa inaktif.Yo ede kenbe estabilite sistèm nan izole liy espesifik pandan reparasyon yo.Sa a amelyore efikasite an jeneral ak sekirite nan livrezon pouvwa.

3. Endistriyèl Sistèm elektrik

Plant endistriyèl yo itilize izolatè pou dekonekte machin ak panno elektrik pandan sèvis yo.Sa a asire sekirite travayè lè yo manyen ekipman elektrik.Li ede tou anpeche demaraj machin inatandi.

4. Chanje Estasyon yo

Izolatè yo itilize nan estasyon switch pou kontwole ak jere koule pouvwa ant diferan seksyon rezo a.Yo bay yon fason ki an sekirite pou izole sikui yo san yo pa entèwonp tout sistèm nan.Sa a sipòte operasyon sistèm fleksib.

5. Sistèm enèji renouvlab

Nan sistèm enèji solè ak van, izolatè yo itilize pou dekonekte panno oswa turbin nan griy la.Sa a pèmèt antretyen san danje ak enspeksyon nan ekipman enèji renouvlab.Li tou pwoteje teknisyen kont danje elektrik.

6. Sistèm Elèktrifikasyon Railway

Izolatè elektrik yo itilize nan sistèm tren yo izole liy anlè pou travay antretyen.Yo asire ke seksyon nan tras la de-energize anvan reparasyon.Sa a amelyore sekirite pou ekip antretyen k ap travay sou rezo tren elektrik.

Konklizyon

Izolatè elektrik jwe yon wòl nan sekirite elektrik lè yo bay yon fason klè ak serye pou separe seksyon de-energize soti nan sikui vivan yo.Valè yo soti nan konsepsyon senp yo, izolasyon vizib, ak itilizasyon lajè nan estasyon, sistèm transmisyon, konfigirasyon endistriyèl, ak lòt aplikasyon pou pouvwa.Diferan kalite izolatè yo fèt pou adapte enstalasyon espesifik ak kondisyon espas, pandan y ap limit yo fè yo apwopriye sèlman pou chanje san chaj.Konprann fonksyon yo, pati yo, benefis yo, ak itilizasyon yo ede yo chwazi bon izolatè pou operasyon sistèm san danje epi efikas.
