Pouse Bouton Bouton Eksplike pou Aprantisaj Fasil

Bouton pouse bouton pèmèt ou kontwole sikui elektrik fasil ak yon laprès senp.Nan atik sa a, ou pral aprann ki sa yon switch bouton pouse se, ki jan li fonksyone, ak pati prensipal yo andedan li.Ou pral konprann tou diferan kalite ki baze sou operasyon, konfigirasyon kontak, ak poto ak jete.Anplis de sa, ou pral wè ki kote yo itilize, ki jan yo konpare ak lòt switch, ak ki jan yo chwazi youn nan dwa.

Katalòg

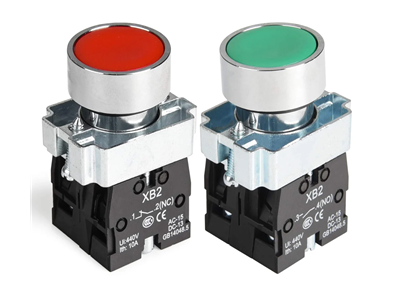

Figi 1. Pouse Bouton Bouton

Ki sa ki se yon switch bouton pouse?

Yon switch bouton pouse se yon senp aparèy elektrik ki itilize manyèlman kontwole yon sikwi pa peze yon bouton.Li se souvan jwenn nan panno kontwòl, machin, ak aparèy elektwonik kote yo mande itilizatè rapid antre.Kalite switch sa a pèmèt yon itilizatè kòmanse, sispann, oswa deklanche yon aksyon ak yon laprès sèl.Li fèt pou operasyon fasil ak pèfòmans serye nan tou de sistèm ki ba-pouvwa ak gwo pouvwa.

Bouton pouse bouton yo lajman itilize paske yo bay kontwòl dirèk ak entwisyon.Yo souvan enstale sou panno oswa ekipman pou aksè pratik.Bouton sa yo disponib nan diferan gwosè, fòm, ak materyèl selon aplikasyon an.Objektif prensipal yo se bay yon fason rapid ak efikas pou kontwole fonksyon elektrik san mekanis konplèks.

Prensip k ap travay nan switch bouton pouse

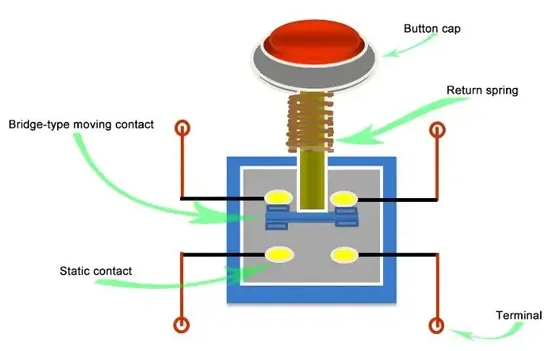

Figi 2. Travay Mekanis

Yon switch bouton pouse travay pa chanje eta a nan yon sikwi elektrik lè bouton an peze.Lè pa gen okenn fòs aplike, kous la rete nan eta default li yo, swa louvri oswa fèmen depann sou konsepsyon an.Peze bouton an aplike fòs nan yon mekanis entèn, ki lakòz kontak elektrik yo deplase.Mouvman sa a swa pèmèt kouran koule oswa sispann li imedyatman.

Kòm bouton an lage, switch la retounen nan eta orijinal li, restore kous la nan kondisyon default li yo.Tranzisyon rapid sa a asire kontwòl serye siyal elektrik an tan reyèl.Chanjman nan pozisyon kontak dirèkteman afekte koule aktyèl la, fè switch la aji kòm yon pwen kontwòl nan kous la.Aksyon senp sa a fè switch bouton pouse efikas pou operasyon egzak ak repete.

Eleman yon switch bouton pouse

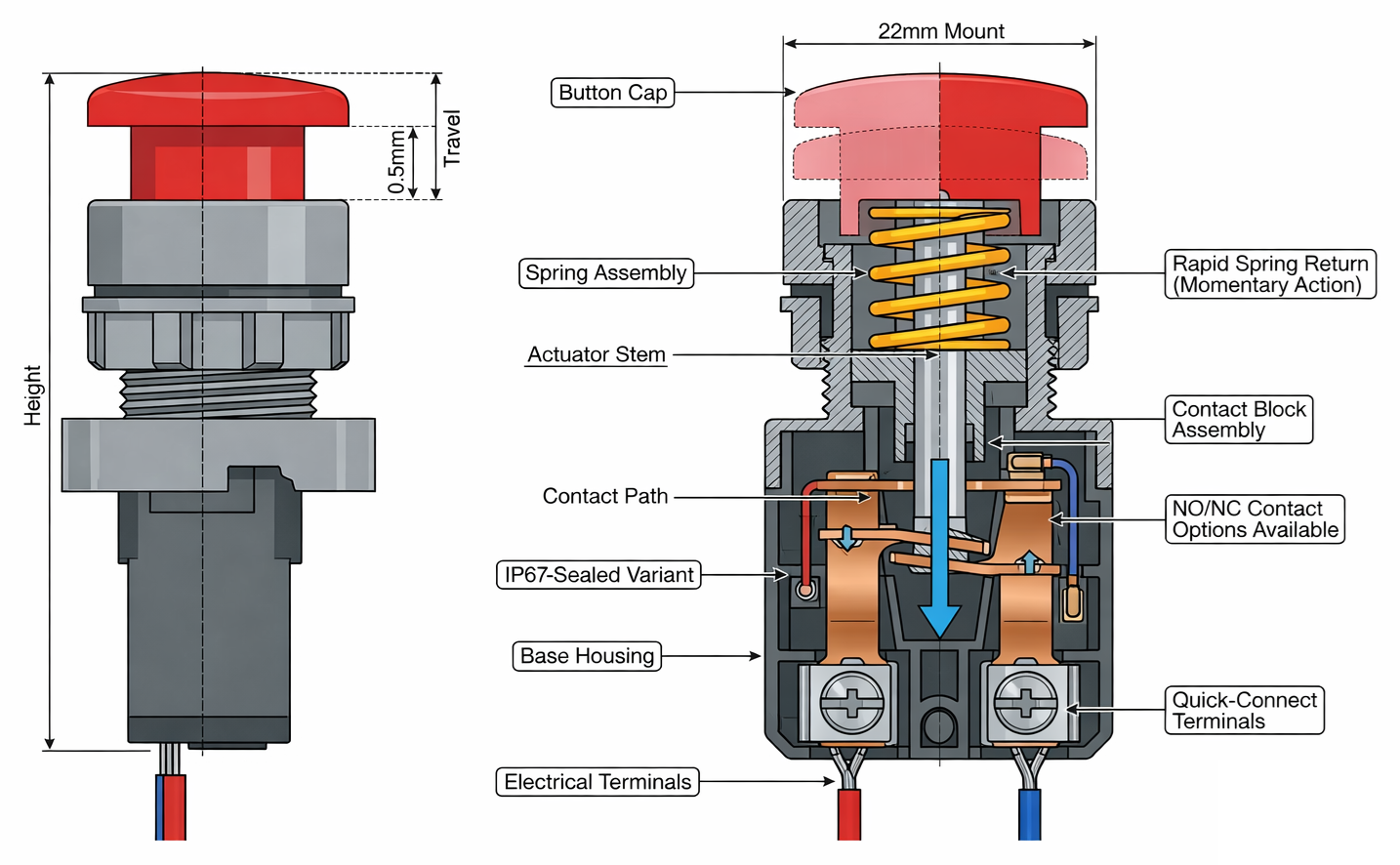

Figi 3. Pouse bouton Estrikti Entèn

• Bouton Bouton (Aktuateur)

Bouchon bouton an se pati vizib ki peze pou opere switch la.Li fèt pou kontak fasil epi li ka vini nan diferan koulè ak fòm pou idantifikasyon.Aktuateur a transfere fòs la aplike nan mekanis entèn la.Konsepsyon li asire lis ak konsistan aksyon peze sou itilizasyon repete.

• Retounen Spring

Prentan an retounen responsab pou pote bouton an tounen nan pozisyon orijinal li apre yo fin peze.Li estoke enèji mekanik lè konprese epi degaje li lè yo retire fòs la.Sa a asire switch la retabli byen vit ak fyab.Prentan an ede tou kenbe fidbak tactile ki konsistan pandan operasyon an.

• Moving Contact (Bridge Contact)

Kontak k ap deplase a chanje pozisyon lè yo peze bouton an.Li konekte oswa dekonekte chemen elektrik la andedan switch la.Pati sa a fèt pou durability pou okipe sik kontak repete.Mouvman li dirèkteman detèmine si kouran koule nan kous la.

• Kontak estatik

Kontak estatik la rete fiks andedan switch la epi li sèvi kòm pwen koneksyon pou kontak k ap deplase a.Li fòme chemen elektrik la lè manyen kontak k ap deplase a.Kontak sa yo anjeneral fèt ak materyèl kondiktif pou transfè aktyèl efikas.Pozisyon ki estab yo asire pèfòmans chanjman konsistan.

• Kontakte Blòk Asanble

Blòk kontak la loje sistèm kontak la epi li sipòte aliyman apwopriye.Li asire ke kontak yo k ap deplase ak estatik rankontre kòrèkteman pandan operasyon an.Estrikti sa a ede kenbe fyab elektrik ak diminye mete.Li pèmèt tou ranplasman modilè nan kèk konsepsyon switch.

• Tèminal (Koneksyon elektrik)

Tèminal yo se pwen koneksyon ekstèn kote fil yo tache.Yo pèmèt switch la yo dwe entegre nan yon sikwi elektrik.Sa yo ka vis-kalite, soude-kalite, oswa tèminal ki konekte rapid.Konsepsyon tèminal apwopriye asire koneksyon elektrik ki an sekirite ak ki estab.

• Lojman (Kò/Baz)

Lojman an fèmen tout eleman entèn yo epi li bay pwoteksyon mekanik.Li se tipikman te fè nan plastik dirab oswa materyèl metal.Lojman an sipòte tou aliye sou panno oswa patiraj.Li pwoteje pati entèn yo kont pousyè, imidite, ak domaj mekanik.

Kalite switch bouton pouse

Ki baze sou Operasyon

1. Bouton bouton pouse momantane

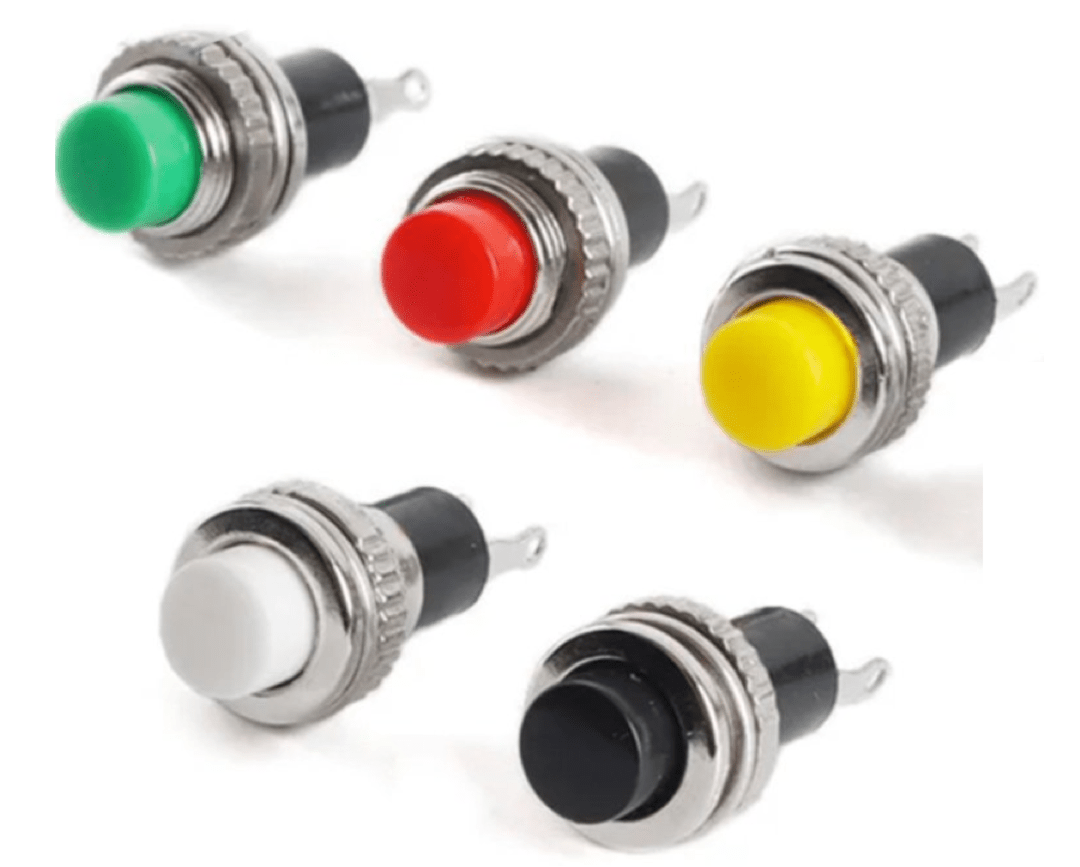

Figi 4. Egzanp Chanjman Momantan

Yon switch bouton pouse momantane se yon kalite switch ki rete aktif sèlman pandan y ap peze l.Yon fwa yo retire presyon an, li otomatikman retounen nan eta orijinal li.Konpòtman sa a souvan itilize nan aplikasyon ki mande deklanchman tanporè, tankou sonèt oswa siyal kontwòl.Aksyon retounen rapid la asire kontwòl presi ak kout dire.

Bouton sa yo fèt pou bay repons imedya pandan operasyon an.Aksyon an peze deklanche yon chanjman, epi lage li sispann aksyon an imedyatman.Sa fè yo apwopriye pou sistèm kote deklanchman kontinyèl pa nesesè.Operasyon senp yo ak konpòtman reset rapid fè yo lajman itilize nan panno kontwòl ak aparèy elektwonik.

2. Latching (Konsève) Pouse Bouton Bouton

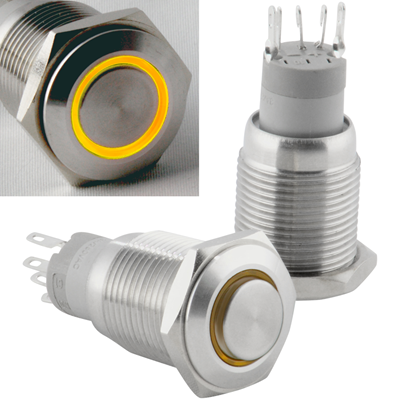

Figi 5. Egzanp switch Latching

Yon switch bouton pouse se yon kalite switch ki rete nan dènye pozisyon li apre yo fin peze.Lè yo peze bouton an yon fwa, li rete aktive jiskaske li peze ankò pou chanje eta li.Sa a pèmèt switch la kenbe fonksyon li san presyon kontinyèl.Li se souvan itilize pou kontwòl sou / koupe nan sistèm elektrik.

Sa a ki kalite switch bay operasyon ki estab pou aplikasyon ki mande pou yon eta konstan.Itilizatè a pa bezwen kenbe bouton an pou kenbe kous la aktif.Peze li ankò baske eta a tounen, sa ki fè li fasil kontwole aparèy.Konpòtman konsève li itil nan kontwòl pouvwa ak operasyon ekipman.

Ki baze sou Kontak Konfigirasyon

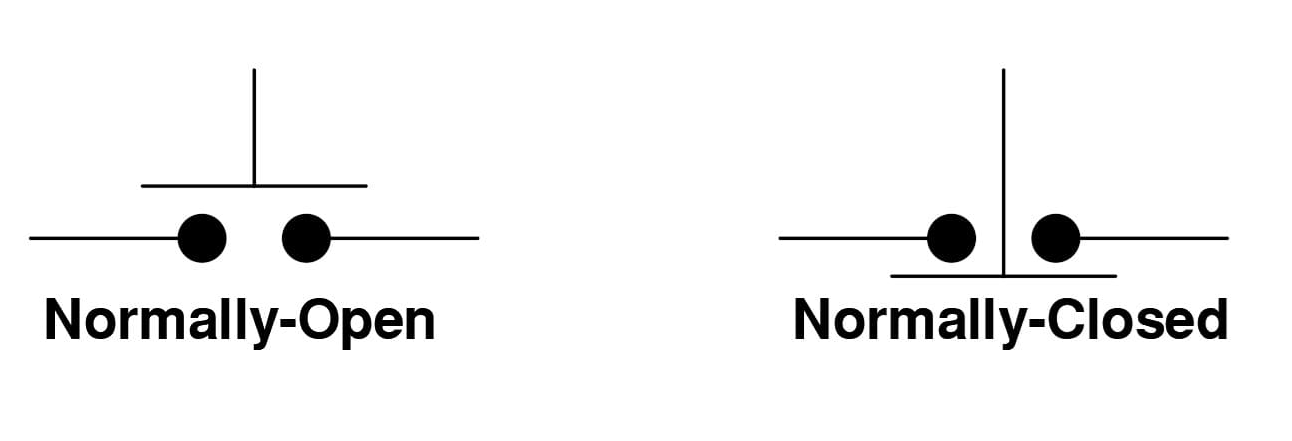

Figi 6. Dyagram NO vs NC

1. Nòmalman Louvri (NON)

Yon switch bouton pouse nòmalman louvri se yon kalite switch kote kous la louvri nan eta default li yo.Sa vle di pa gen kouran koule jiskaske bouton an peze.Lè bouton an peze, kontak yo fèmen epi pèmèt aktyèl la pase nan kous la.Yon fwa yo lage, kous la retounen nan eta li louvri.

Sa a se kalite konfigirasyon souvan itilize nan sistèm kontwòl ki mande deklanchman sèlman lè sa nesesè.Li asire ke kous la rete inaktif sof si deklanche pa itilizatè a.Konpòtman an montre klèman nan dyagram kontak tipik kote espas sa a fèmen pandan operasyon an.Li se lajman ki itilize nan bouton kòmanse ak antre siyal.

2. Nòmalman fèmen (NC)

Yon switch bouton pouse nòmalman fèmen se yon kalite switch kote kous la fèmen nan eta default li yo.Sa a pèmèt aktyèl la koule kontinyèlman lè bouton an pa peze.Peze bouton an ouvè kous la epi entèwonp koule aktyèl la.Lage bouton an retabli kondisyon sikwi fèmen.

Konfigirasyon sa a souvan itilize nan sistèm sekirite ak fonksyon ijans sispann.Li asire ke kous la rete aktif sof si entansyonèlman entèwonp.Chanjman nan eta kontak reprezante klèman nan dyagram estanda pandan operasyon an.Li itil nan aplikasyon kote entèripsyon aktyèl la obligatwa pou pwoteksyon.

Ki baze sou poto ak jete

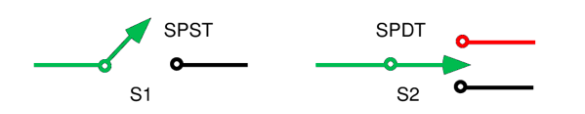

Figi 7. Dyagram SPST ak SPDT

SPST ak SPDT se konfigirasyon switch sèl-poto ki kontwole yon sikwi elektrik.Yon switch SPST (Single Pole Single Throw) gen yon sèl antre ak yon sèl pwodiksyon, ki pèmèt senp kontwòl sou / koupe.Li aji kòm yon switch debaz ki swa konekte oswa dekonekte yon sikwi.Sa fè li apwopriye pou travay chanje senp.

Yon switch SPDT (Single Pole Double Throw) kontwole tou yon sikwi men li bay de chemen pwodiksyon posib.Li pèmèt aktyèl la dwe dirije nan youn nan de koneksyon.Sa fè li itil pou chwazi ant de sikui diferan oswa mòd.Dyagram nan tipikman montre yon sèl opinyon chanje ant de pwodiksyon.

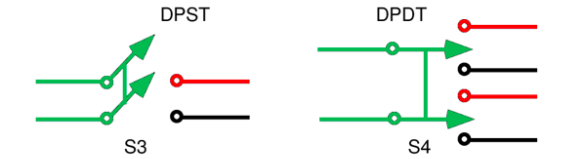

Figi 8. Dyagram DPST ak DPDT

DPST ak DPDT se konfigirasyon switch doub-poto ki fèt pou kontwole plizyè sikui an menm tan.Yon switch DPST (Double Pole Single Throw) ka kontwole de sikui separe ansanm ak yon aksyon sèl.Li pèmèt tou de sikui yo dwe vire sou oswa koupe ansanm.Sa a se itil nan aplikasyon ki mande senkronize kontwòl.

Yon switch DPDT (Double Pole Double Throw) kontwole de sikwi epi li bay de chemen switch pou chak.Li pèmèt chanjman pi konplèks pa redireksyon aktyèl nan plizyè fason.Sa a se konfigirasyon souvan itilize nan ranvèse sikwi ak sistèm kontwòl avanse.Dyagram nan tipikman montre de poto chanje ant de seri pwodiksyon.

Avantaj ak dezavantaj nan switch bouton pouse

Avantaj nan switch bouton pouse

• Senp ak fasil pou opere

• Tan repons rapid

• Konsepsyon kontra enfòmèl ant ak ekonomize espas

• Fyab pou itilize repete

• Disponib nan anpil gwosè ak estil

• Apwopriye pou tou de sistèm pouvwa ki ba ak segondè

Limitasyon pouse bouton switch

• Kontwòl limite konpare ak switch konplèks

• Mekanik mete sou tan

• Egzije entèraksyon fizik

• Ka bezwen pwoteksyon nan anviwònman difisil

• Pa ideyal pou chanje kontinyèl san sikui sipò

Aplikasyon pou switch bouton pouse

1. Panno kontwòl endistriyèl

Pouse bouton switch yo souvan itilize nan machin endistriyèl pou kòmanse, sispann, ak reset fonksyon.Yo bay kontwòl rapid ak dirèk pou operatè manyen ekipman yo.Etikèt klè ak kodaj koulè yo amelyore sekirite ak efikasite.Bouton sa yo bon pou operasyon machin serye.

2. Elektwonik Konsomatè

Anpil aparèy chak jou tankou aparèy ak gadjèt itilize switch bouton pouse pou opinyon itilizatè.Yo pèmèt yo kontwole fonksyon fasil san entèfas konplèks.Gwosè kontra enfòmèl ant yo fè yo apwopriye pou ti aparèy elektwonik.Yo amelyore itilizasyon ak konvenyans.

3. Sistèm otomobil

Bouton pouse yo itilize nan machin yo pou fonksyon tankou demaraj motè, aktivasyon klakson, ak sistèm kontwòl.Yo bay aksè rapid nan operasyon esansyèl pandan y ap kondwi.Dirab yo asire pèfòmans serye nan diferan kondisyon.Bouton sa yo amelyore kontwòl chofè ak konfò.

4. Ekipman medikal

Aparèy medikal yo itilize switch bouton pouse pou operasyon presi ak kontwole.Yo pèmèt yo opere ekipman san danje epi avèk efikasite.Aksyon repons yo enpòtan nan diferan sitiyasyon.Desen pwòp ak sele yo souvan itilize pou ijyèn.

5. Sistèm Otomatik Kay

Bouton pouse yo itilize nan sistèm lakay entelijan pou ekleraj, sekirite ak kontwòl aparèy.Yo bay yon koòdone senp pou kontwole karakteristik otomatik yo.Entegrasyon yo ak sistèm elektwonik fè yo versatile.Yo amelyore konvenyans nan kay modèn.

6. Kontwòl ak Enstrimantasyon Sistèm

Nan sistèm mezi ak kontwòl, bouton pouse yo itilize pou deklanche fonksyon ak ajiste anviwònman.Yo bay opinyon manyèl egzat pou kontwòl sistèm.Fyab yo asire pèfòmans konsistan nan aplikasyon sansib.Bouton sa yo lajman itilize nan konfigirasyon tès ak siveyans.

Pouse bouton switch vs switch baskile vs switch Rocker

Karakteristik	Pouse bouton Chanje	Bouton baskile	Rocker switch
Fòs Aksyon	1.5-5 N tipik	2-6 N tipik	2-5 N tipik
Distans vwayaj	0.5-3 mm	2-6 mm	1.5-4 mm
Kalite operasyon	Momantan oswa bloke	Kenbe sèlman	Kenbe sèlman
Lavi elektrik	100,000–1,000,000 sik	50,000–200,000 sik	50,000-150,000 sik
Lavi mekanik	Jiska 1,000,000+ près	100,000–500,000 baskile	100,000–300,000 près
Kontakte Evalyasyon	0.1A–10A (ba pou mwayen)	3A–20A (mwayen wo)	6A–20A (mwayen wo)
Twou aliye Gwosè	8mm, 12mm, 16mm, 22mm	6mm-12mm tipik	20mm-30mm dekoupaj rektangilè
Panèl epesè	1-6 mm	1-5 mm	1-4 mm
Chanje vitès	<10 ms repons	10-20 ms	10-20 ms
Kontakte Rezistans	≤50 mΩ tipik	≤20 mΩ tipik	≤20 mΩ tipik
Rating sele	Jiska IP67/IP68 disponib	Tipikman IP40-IP65	Tipikman IP40-IP65
Ekleraj Opsyon	Komen (LED bag/endikatè)	Limite	Komen (eklere kalite)
Kalite tèminal	Soude, vis, rapid-konekte	Soude, vis	Konekte rapid, lam
Tanperati Fonksyònman	-25°C pou +85°C tipik	-20 ° C a + 85 ° C	-20 ° C a + 85 ° C

Konklizyon

Bouton pouse bouton ofri yon fason serye ak fasil pou kontwole sikui elektrik atravè senp antre manyèl.Operasyon yo baze sou mouvman kontak debaz, sipòte pa byen defini eleman entèn yo ak divès kalite konfigirasyon tankou momantane, latching, NO / NC, ak diferan kalite poto ak jete.Yo lajman itilize atravè endistri yo akòz repons rapid yo, konsepsyon kontra enfòmèl ant, ak adaptabilite, malgre kèk limit tankou mete mekanik.Chwazi bon switch la depann de evalyasyon elektrik, kalite operasyon, anviwònman ak bon jan kalite bati pou asire bon pèfòmans ak fyab alontèm.
