Miniature Circuit Breaker (MCB): Prensip Travay, Kalite, Evalyasyon & Gid Seleksyon

Atik sa a ede w konprann ki sa yon disjoncteurs tipòtrè (MCB) se ak kijan li pwoteje yon sikwi elektrik kont surcharge ak sikwi kout.Ou pral aprann pati prensipal li yo, ki jan li opere, ak poukisa li dekonekte pouvwa pandan defo.Li eksplike tou kalite koub vwayaj, konfigirasyon poto, ak evalyasyon kapasite kraze.Finalman, ou pral wè aplikasyon komen ak ki jan yo chwazi MCB ki kòrèk la pou yon sikwi.

Katalòg

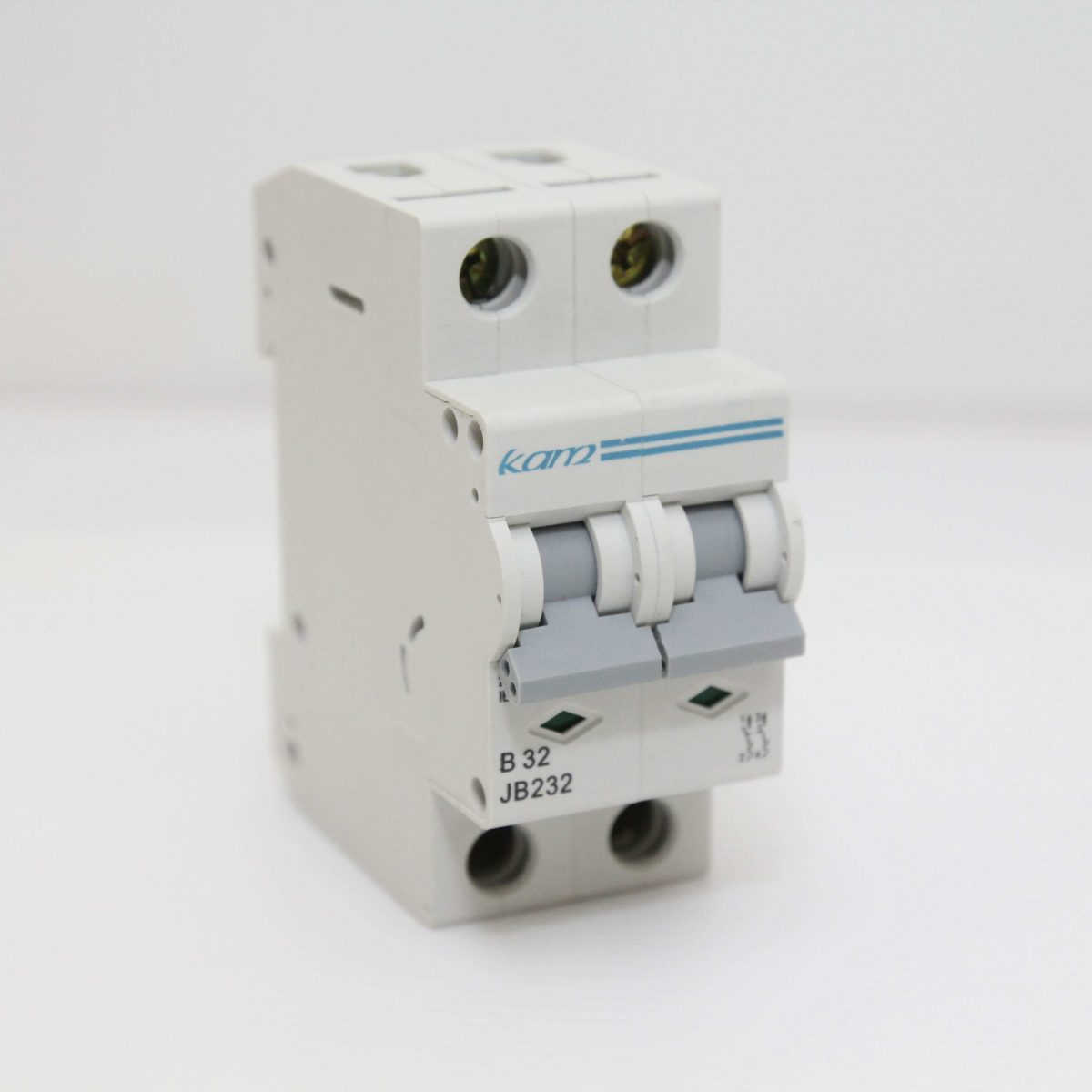

Figi 1. Miniature Circuit Breaker (MCB)

Ki sa ki se yon disjoncteurs Miniature?

Yon disjoncteurs tipòtrè (MCB) se yon aparèy pwoteksyon elektrik otomatik ki itilize pou sispann kouran twòp nan yon sikwi.Objektif prensipal li se pwoteje fil ak ekipman konekte kont domaj ki te koze pa surcharge oswa sikwi kout.Lè yon aktyèl nòmal parèt, MCB a dekonekte ekipman pou pouvwa a pou kenbe enstalasyon an an sekirite.Kontrèman ak yon fuse, li ka reset epi itilize ankò apre yo fin elimine fay la.Akòz pwoteksyon sa a ki kapab itilize ankò, MCB yo lajman itilize nan kay, bilding, ak ti panno elektrik.

Konstriksyon yon disjoncteurs Miniature

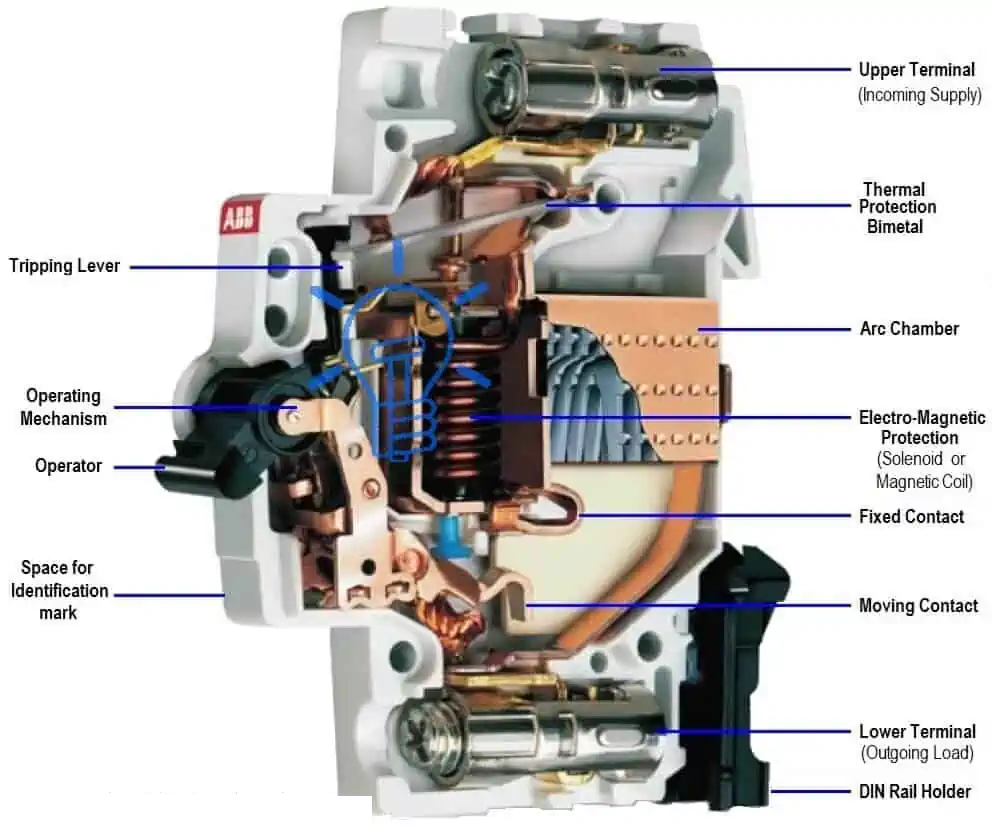

Figi 2. Pati entèn yon disjoncteurs tipòtrè

• Tèminal anwo (pwovizyon pou fèk ap rantre)

Tèminal anwo a konekte sous pouvwa a ak brekè a.Li bay yon pwen antre an sekirite elektrik pou kondiktè a fèk ap rantre.Tèminal sa a asire transfè aktyèl ki estab nan kontak entèn yo.

• Tèminal ki pi ba (Chaj sòtan)

Tèminal ki pi ba a konekte brekè a ak kous la pwoteje.Kouran koule soti nan brekè a nan pwen sa a nan direksyon chaj la.Li kenbe koneksyon fil elektrik la sere ak serye.

• Pwoteksyon tèmik Bimetal

Teren an bimetal santi chalè ki te koze pa kouran depase.Li pliye lè tanperati a monte epi li prepare mekanis pou dekonekte pouvwa a.Pati sa a aji kòm yon eleman sekirite ki baze sou tanperati.

• Bobin elektwomayetik (pwoteksyon mayetik)

Bobin mayetik la reyaji imedyatman nan nivo aktyèl trè wo.Li pwodui yon fòs mayetik ki aktive mekanis lage a.Sa a asire reyaksyon rapid pandan defo grav.

• Kontak fiks

Kontak fiks la se pwen kondwi estasyonè andedan brekè a.Li rete an plas pandan kontak k ap deplase a ouvè oswa fèmen kont li.Kouran elektrik nòmalman pase nan pè kontak sa a.

• Kontak deplase

Kontak k ap deplase fizikman ouvè epi fèmen kous la.Li separe de kontak fiks la lè brekè a opere.Aksyon sa a entèwonp koule elektrik la san danje.

• Chanm Arc (Arc Chute)

Chanm arc la gen plak metal ki divize ak refwadi arc elektrik la.Li diminye chalè ak anpeche domaj andedan brekè a.Sa a pwoteje aparèy la ak fil elektrik ki tou pre.

• Operasyon Mekanis

Mekanis nan fonksyone lye sistèm lage entèn nan manch lan.Li kontwole ouvèti ak fèmen kontak yo.Li tou fèmen brekè a nan pozisyon ON oswa OFF.

• Tripping levye

Levye a tripping transfere mouvman soti nan eleman pwoteksyon nan kontak yo.Lè li aktive, li degaje sistèm lan.Sa a pèmèt dekoneksyon otomatik.

• Operatè (manch baskile)

Manch la pèmèt switch manyèl nan brekè a.Li ka vire sikwi a ON oswa OFF san danje.Li montre tou estati brekè a.

• DIN Rail Holder

Detantè a pèmèt aliye fasil andedan tablo distribisyon.Li asire brekè a sou yon ray estanda.Sa a senplifye enstalasyon ak ranplasman.

Prensip k ap travay nan MCB

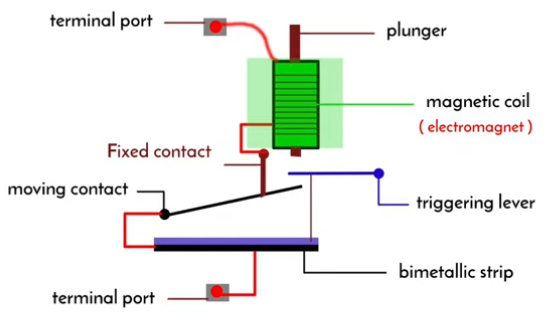

Figi 3. Dyagram Mekanis Travay MCB

Lè kouran nòmal koule, elektrisite pase nan kontak yo san entèripsyon.Pandan yon surcharge, chalè akimile nan eleman deteksyon an ak deklanche mekanis lage a apre yon ti reta.Latch la debloke ak kontak yo separe, dekonekte kous la.Nan yon kondisyon sikwi kout, yon gwo fòs mayetik aktive mekanis la imedyatman.Kontak yo louvri rapidman epi yon arc elektrik parèt ant yo.Arc la antre nan chanm arc kote li fann epi refwadi jiskaske li disparèt.Apre yo fin retire fay la, ka reset brekè a epi sikwi a retabli.

Kalite MCB ki baze sou koub vwayaj

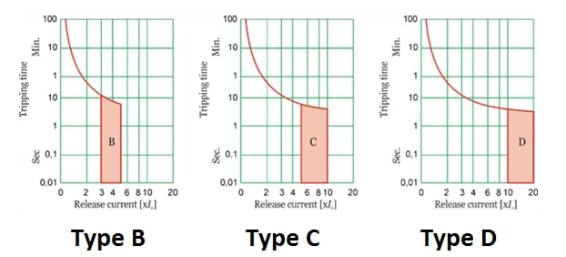

Figi 4. Kalite koub vwayaj MCB (B, C, D)

Kalite B MCB

Yon MCB Kalite B fèt pou sikui kouran ki ba.Li vwayaje lè aktyèl rive nan apeprè twa a senk fwa valè nominal la.Sa fè li apwopriye pou ekleraj ak fil elektrik nan kay la.Ti aparèy ak chay rezistan opere seryezman ak pwoteksyon sa a.Brekè a dekonekte byen vit pou pwoteje câbles kont surchof.Li se souvan itilize nan panno elektrik rezidansyèl yo.

Kalite C MCB

Yon MCB tip C fèt pou ekipman kouran modere kòmanse.Li opere nan apeprè senk a dis fwa aktyèl la rated.Sa a pèmèt aparèy tankou fanatik ak ti motè yo kòmanse nòmalman.Li balanse pwoteksyon ak tolerans pou vag tanporè.Anpil bilding komèsyal yo itilize kalite brekè sa a.Li se chwa ki pi komen pou sikui objektif jeneral.

Kalite D MCB

Yo bati yon MCB Kalite D pou gwo chaj aktyèl la.Li vwayaje sèlman lè aktyèl rive nan apeprè dis a ven fwa valè nominal la.Motè lou ak transfòmatè mande reta sa a pou kòmanse byen.Brekè a evite deklanchman nwuizans pandan kouran.Machin endistriyèl souvan itilize kategori sa a.Li pwoteje sikui yo pandan y ap sipòte gwo kouran demaraj.

Kalite MCB ki baze sou kantite poto

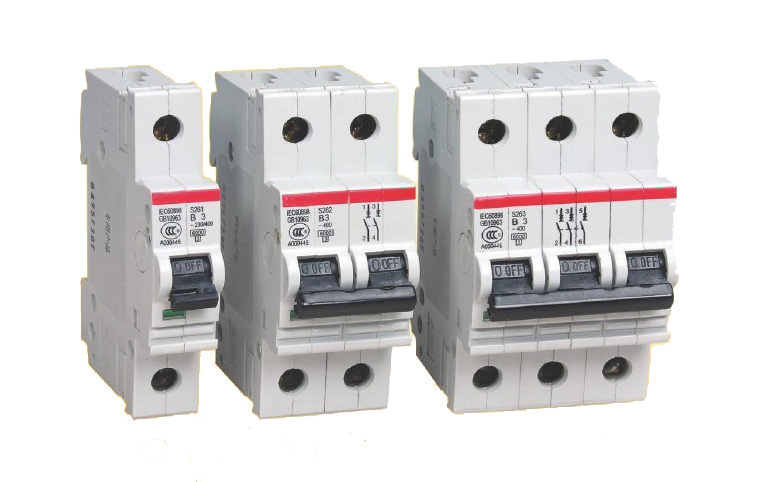

Figi 5. Konfigirasyon poto MCB

MCB yo tou varye selon konbyen fil yo dekonekte ansanm.Kalite poto a depann sou sistèm ekipman pou sikwi a.

Single-Pol (SP)

Yon sèl-pol MCB pwoteje yon sèl kondiktè vivan nan yon sikwi sèl-faz.Li dekonekte sèlman fil faz la lè yon fay rive.Konfigirasyon sa a souvan itilize pou sikui ekleraj.Tablo distribisyon rezidansyèl lajman itilize disjoncteurs SP.Li se kontra enfòmèl ant ak senp yo enstale.Net rete dirèkteman konekte nan konfigirasyon sa a.

doub poto (DP)

Yon MCB doub poto dekonekte tou de kondiktè faz ak net ansanm.Sa a bay izolasyon konplè nan kous la.Li amelyore sekirite pandan antretyen ak depanaj.Aparèy tankou aparèy chofaj dlo souvan itilize konfigirasyon sa a.Ekipman an vin konplètman separe ak chaj la.Li komen nan pwoteksyon ekipman sèl-faz.

Triple-Pol (TP)

Yon MCB trip-pole pwoteje twa kondiktè vivan nan yon sistèm twa-faz.Tout faz dekonekte an menm tan pandan yon fay.Sa a anpeche faz dezekilib domaj nan ekipman yo.Motè endistriyèl ak machin souvan itilize aranjman sa a.Li asire izolasyon inifòm atravè liy ekipman pou yo.Panno twa-faz konte sou kasè TP pou pwoteksyon balanse.

Kalite MCB ki baze sou kapasite kraze

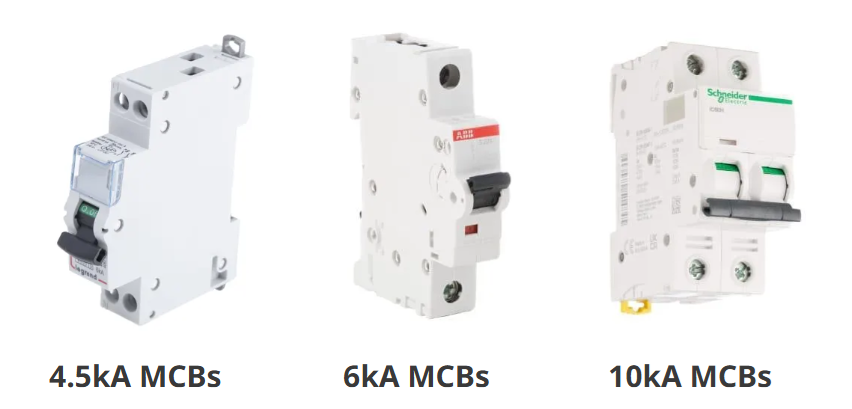

Figi 6. Evalyasyon kapasite pou kraze MCB

MCB yo klase pa aktyèl fay maksimòm yo ka entèwonp.Sa depann de fòs ekipman elektrik la nan pwen enstalasyon an.

4.5kA MCB

Yon MCB 4.5kA se yon disjoncteurs tipòtrè ki gen yon kapasite kout sikwi 4.5 kiloanpèr.Li fèt pou kote ki pi ba nan nivo fay kote aktyèl kout sikwi ki disponib relativman piti.Sa a anjeneral adapte pwen distribisyon limyè-devwa ak pi long câbles feeder ki diminye aktyèl fay.Nan rezo sa yo, yon MCB 4.5kA kraze kapasite ka entèwonp fay san danje nan limit rated li yo.Li komen nan inite konsomatè debaz yo kote sous la en pa trè "rèd."Pwen kle a se ke 4.5kA kostim rezo ki pi fèb ak kouran kout sikwi potansyèl limite.

6kA MCB

Yon MCB 6kA se yon disjoncteurs tipòtrè ki gen valè pou entèwonp jiska 6 kiloanpèr defo kouran.Li se itilize kote ekipman pou elektrik la ka delivre yon nivo modere kout-sikwi nan tablo distribisyon an.Sa a souvan gen ladan tipik rezidansyèl ak ti rezo komèsyal nouri pa transfòmatè ki tou pre.Konpare ak aparèy 4.5kA, yon 6kA kraze kapasite MCB bay plis fay kenbe tèt ak maj nan founiti pi fò.Li ede asire brekè a ka klè pi wo potansyèl kout-sikwi aktyèl san domaj.Pou anpil enstalasyon bilding, 6kA se yon klas kapasite kraze lajman itilize.

10kA MCB

Yon MCB 10kA se yon disjoncteurs tipòtrè ki ka entèwonp san danje jiska 10 kiloanpèr nan kouran kout sikwi.Li fèt pou pwen wo nivo fay kote sous rezèv la fò ak enpedans ba.Sa a gen ladan panno ki pi pre transfòmatè, pi gwo switchboards komèsyal yo, ak anpil seksyon distribisyon endistriyèl.Yon kapasite kraze 10kA MCB bay pi gwo kapasite kenbe tèt ak kondisyon grav kout-sikwi.Li diminye risk pou echèk brekè lè aktyèl fay potansyèl la wo.Nan ti bout tan, yo chwazi 10kA pou rezo pi fò ak pi wo aktyèl kout sikwi ki disponib.

Evalyasyon MCB ak Espesifikasyon

Paramèt	Spesifikasyon
Rated aktyèl (nan)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Rated vòltaj operasyon (Ue)	230/400V AC
Rated frekans	50/60 Hz
Nimewo nan poto	1P, 1P+N, 2P, 3P, 3P+N (4P)
Koub vwayaj klas	B, C, D (pafwa K, Z)
Rated kapasite kout sikwi kraze	4.5kA, 6kA, 10kA (kA make)
Estanda / mak konfòmite	IEC 60898-1 (oswa IEC 60947-2)
Rated izolasyon vòltaj (Ui)	pa egzanp, 500V
Rated enpilsyon kenbe tèt ak vòltaj (Uimp)	egzanp, 4kV, 6kV
Enèji klas limite	Klas 3 (si make)
Tèminal seri gwosè kondiktè	pa egzanp, 1–25 mm² (varye selon modèl)
Tèminal koupl pi sere	pa egzanp, 2.0 N·m (varye selon modèl)
Mekanik andirans	egzanp, 10,000–20,000 operasyon (si sa endike)
Elektrik andirans	egzanp, 4,000 operasyon (si sa endike)
Degre nan pwoteksyon (IP)	IP20 (tipik pou aparèy ki nan patiraj)

Konparezon ant MCB ak Fuse

Tou de MCB ak fusibles pwoteje sikui yo kont surkouran, men yo diferan nan operasyon ak manyen apre yon fay.Tablo ki anba a konpare konpòtman fonksyonèl yo.

Paramèt	MCB	Fuse
Apre vwayaj aksyon	Resetable	Dwe ranplase
Fòt endikasyon	Klè ON/OFF/VIYAJ pozisyon	Souvan pa klè sof si endikatè kònen egziste
Chanje fonksyon	Èske yo ka itilize kòm yon switch	Pa gen entansyon pou chanje
Reutilize apre fòt	Reusable apre reset	Single-itilize eleman
Repons konsistans	Vwayaj defini konpòtman koub	Depann de kalite fuse ak kondisyon
Surcharge pwoteksyon	Bati-an dekoneksyon surcharge	Wi, men depann sou karakteristik fuse yo
Kout-sikwi entèripsyon	Rated kapasite kraze (kA make)	Segondè entèwonp kapasite pou anpil kalite fuse
D' apre vwayaj	Ba (reset)	Pi wo (ranplase, tcheke evalyasyon, enstale)
Antretyen efò	Ba woutin manyen	Egzije rezèv stock ak ranplasman
Mete kontak	Gen kontak mekanik ki laj	Pa deplase pati nan eleman an
Manyen arc	Entèn arc chanm	Arc okipe andedan kò fuse pandan k ap fonn
Selektif kontwòl	Souvan kowòdone ak disjoncteurs en	Kapab trè selektif ak bon klasman fuse
Opere fidbak	Vizib pozisyon manch	Eleman kondisyon pa toujou vizib
Tipik mòd echèk	Kontak/mekanis mete sou lavi ki long	Eleman fonn pèmanan sou operasyon

Aplikasyon pou disjoncteurs tipòtrè

1. Sikui ekleraj rezidansyèl yo

MCB pwoteje sikui branch ekleraj kont surcharge ki te koze pa defo fil elektrik oswa twòp enstalasyon sou yon sèl liy.Yo bay dekoneksyon rapid lè aktyèl la depase limit ki an sekirite pou kondiktè a.Reyajiste se senp apre pwoblèm nan korije.Sa fè tablo distribisyon lakay yo pi fasil pou kenbe.

2. Socket priz (reseptak) sikui yo

Plòg jeneral ka wè chaj ki chanje nan aparèy ak zouti.Yon MCB ede pwoteje fil elektrik la lè plizyè aparèy konekte nan yon fwa.Li diminye risk pou surchof kab soti nan surkouran soutni.Sa a se yon itilizasyon komen nan kay ak ti biwo.

3. Èkondisyone ak sikui branch HVAC

Inite AC Split-type ak ti ekipman HVAC yo souvan pwoteje pa MCB dedye.Brekè a izole yon sèl inite pou sèvis san yo pa fèmen tout panèl la.Li tou pwoteje liy ekipman pou manje ekipman an.Sa a kenbe fay lokalize nan yon sikwi.

4. Chofaj dlo ak ti aparèy fiks

Anpil chay fiks kouri pou peryòd tan, kidonk pwoteksyon sikwi bezwen ki estab ak serye.MCB yo bay dekoneksyon otomatik lè aktyèl nòmal rive.Yo menm tou yo pèmèt izolasyon pratik pou antretyen.Sa a komen nan apatman ak twalèt komèsyal yo.

5. Distribisyon tablo ak subpanels

MCB yo itilize kòm manjeur sortan nan panno prensipal ak subpanels.Yo pwoteje sikui branch yo epi yo ede òganize chaj yo pa zòn oswa fonksyon.Sa a amelyore izolasyon fay ak diminye tan depanaj.

6. Ekleraj komèsyal ak sikwi pouvwa

Biwo, boutik, ak ti bilding yo itilize anpil sikui separe pou ekleraj, plòg, ak ekipman.MCB pwoteje chak sikwi poukont yo pou limite enpak fay.Sa a kenbe seksyon esansyèl yo kouri si yon sikwi vwayaje.Li sipòte operasyon pi an sekirite chak jou.

7. Panno kontwòl ak sikui oksilyè automatisation

Fil elektrik kontwòl pou relè, detèktè, ak ekipman pou pouvwa oksilyè souvan bezwen pwoteksyon kontra enfòmèl ant.MCB anfòm panno kontwòl DIN-ray epi yo bay izolasyon klè.Yo ede anpeche ti defo gaye nan lòt seksyon kontwòl.Sa a se komen nan kabinè kontwòl endistriyèl.

8. Ti motè ak ponp (pwoteksyon branch)

Anpil ti motè yo manje nan sikui branch dedye ki pwoteje pa MCB.Brekè a separe sikwi motè a byen vit pandan kondisyon aktyèl nòmal yo.Li bay tou yon senp pwen izolasyon ON/OFF nan panèl la.Sa a se souvan itilize pou rapèl, fanatik, ak ti ponp.

Ki jan yo chwazi bon MCB a?

Etap 1: Detèmine chaj sikwi a epi chwazi evalyasyon aktyèl la

Kòmanse pa bay lis chaj la konekte ak aktyèl aktyèl la nòmal nan kous la.Chwazi yon kouran MCB rated ki ka pote kouran chaj espere san yo pa deklanchman.Si chay la varye, baz chwa a sou pi wo aktyèl nòmal fonksyònman, pa okazyonèl kout pik yo.Kenbe evalyasyon an ki aliyen ak kapasite kondiktè sikwi yo itilize nan liy sa a.Etap sa a fikse "gwosè" debaz disjoncteurs miniature a.

Etap 2: Chwazi koub vwayaj la ki baze sou konpòtman inrush

Tcheke si chaj la gen yon gwo vag kòmanse, tankou motè, konpresè, oswa transfòmatè.Sèvi ak yon koub ki tolere inrush espere pandan y ap toujou bay dekoneksyon rapid pou defo.Kalite B kostim chaj ki ba-vag, Kalite C kostim modere inrush, ak Kalite D kostim ekipman gwo inrush.Chwazi koub la ki adapte kòman chaj la kòmanse, pa sèlman sa yo rele li.Sa a anpeche vwayaj nwuizans repete pandan demaraj.

Etap 3: Chwazi kantite poto pou matche ak sistèm rezèv la

Idantifye si kous la se yon sèl-faz oswa twa-faz, epi si ou bezwen izole net ak faz la.Sèvi ak SP pou yon sèl kondiktè ap viv, DP pou izole faz ak net ansanm, ak TP pou liy twa-faz.Pou twa-faz ak izolasyon net, chwazi pwoteksyon style TPN/4P jan sa nesesè nan konsepsyon sistèm lan.Seleksyon poto se sou dekoneksyon san danje nan kondiktè dwat yo ansanm.Etap sa a asire izolasyon kòrèk ak konpatibilite fil elektrik.

Etap 4: Tcheke nivo potansyèl kout sikwi a epi chwazi kapasite kraze (kA)

Estime aktyèl fay ki disponib nan pwen enstalasyon an lè l sèvi avèk done ekipman pou oswa yon kalkil kout-sikwi.Chwazi yon evalyasyon kapasite kraze (tankou 4.5kA, 6kA, oswa 10kA) ki egal a oswa pi wo pase aktyèl kout-sikwi potansyèl sa a.Pi fò founiti ak panno ki pi pre transfòmatè anjeneral bezwen yon pi wo kA MCB.Chwa sa a se sou kenbe tèt ak entèwonp nivo a fay maksimòm san danje.Li se youn nan chèk sekirite ki pi enpòtan yo.

Etap 5: Verifikasyon final la matche ak etikèt pou MCB chwazi a

Konfime plak non MCB chwazi a matche ak egzijans sikwi pou poto, koub, ak kapasite kraze.Re-tcheke ke evalyasyon aktyèl la chwazi a aliman ak nivo chaj espere ak limit la konsepsyon sikwi.Asire ke seleksyon disjoncteurs la konsistan atravè sikui ki sanble nan menm panèl la pou kenbe kowòdinasyon pwoteksyon previzib.Si nivo fay la pa sèten, sèvi ak opsyon ki pi an sekirite lè w chwazi yon klas kapasite kraze ki pi wo.Etap final sa a diminye erè dezakò anvan enstalasyon an.

Konklizyon

Yon MCB dekonekte pouvwa pandan aktyèl nòmal epi li ka reset apre fay la efase.Seleksyon kòrèk depann de aktyèl chaj, konpòtman kòmanse, kalite ekipman, ak nivo fay.Konnen kalite li yo ak evalyasyon ede asire pwoteksyon sikwi ki an sekirite ak ki estab.Bon itilizasyon diminye domaj ak amelyore sekirite elektrik.
