Disjoncteur aktyèl rezidyèl (RCCB): Prensip k ap travay, kalite, fil elektrik, ak konparezon

Nan atik sa a, ou pral aprann kisa yon RCCB ye, ki jan li fonksyone, ak pati prensipal yo andedan li ki fè pwoteksyon posib.Ou pral konprann tou evalyasyon li yo, diferan kalite, lide fil elektrik debaz, ak ki jan li konpare ak lòt kasè.Itilizasyon pratik nan kay, espas komèsyal, faktori, ak zòn ki gen tandans imidite yo kouvri tou pou ou ka wè klèman enpòtans li.

Katalòg

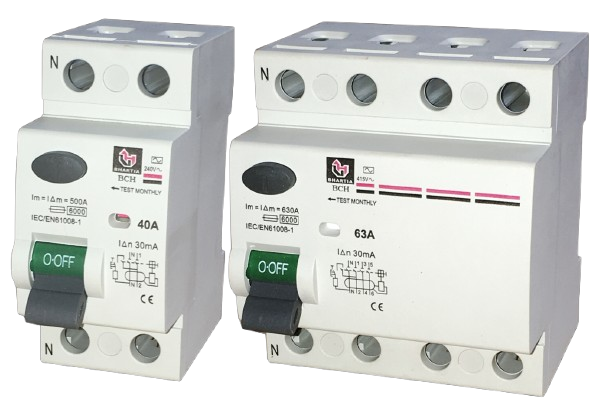

Figi 1. Disjoncteur aktyèl rezidyèl (RCCB)

Ki sa ki se yon disjoncteurs aktyèl rezidyèl?

Yon disjoncteur kouran rezidyèl (RCCB) se yon aparèy sekirite elektrik ki itilize pou pwoteje w kont chòk elektrik ak anpeche dife ki te koze pa kouran flit.Li toujou ap tcheke aktyèl la ap koule tankou dlo nan fil kouran yo ak net epi fèmen pouvwa a lè yo detekte yon diferans ki pa an sekirite.Tèm aktyèl rezidyèl la vle di ti kantite kouran elektrik ki chape soti nan chemen sikwi nòmal la akòz defo izolasyon oswa kontak aksidan.Yon RCCB souvan enstale nan kay, biwo, ak panno endistriyèl pou amelyore sekirite elektrik.Objektif prensipal li se dekoneksyon rapid nan pouvwa anvan domaj oswa domaj rive.

Prensip travay yon RCCB

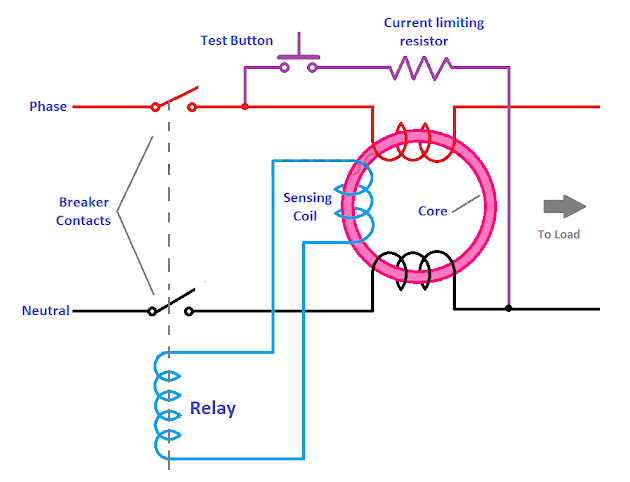

Figi 2. Prensip k ap travay nan RCCB

Yon RCCB travay pa kontwole balans aktyèl la ant faz la ak kondiktè net.Anba kondisyon nòmal, aktyèl la k ap antre nan fil faz la egal a aktyèl la retounen nan fil net la.Si yon moun manyen yon pati vivan oswa yon chemen flit parèt, kèk kouran koule nan tè a, kreye yon move balans.Mekanis nan deteksyon andedan RCCB la imedyatman detekte diferans sa a ak aktive sistèm nan tripping.Yon fwa dezekilib la depase nivo sansiblite fikse a, brekè a dekonekte kous la nan kèk milisgond.Repons rapid sa a diminye risk chòk elektrik ak dife elektrik.

Konstriksyon yon RCCB

Yon RCCB bati ak plizyè konpozan entèn ki travay ansanm pou detekte flit ak entèwonp pouvwa san danje.Pati sa yo yo ranje kontrakte andedan yon patiraj izolasyon modle pou durability ak pwoteksyon.

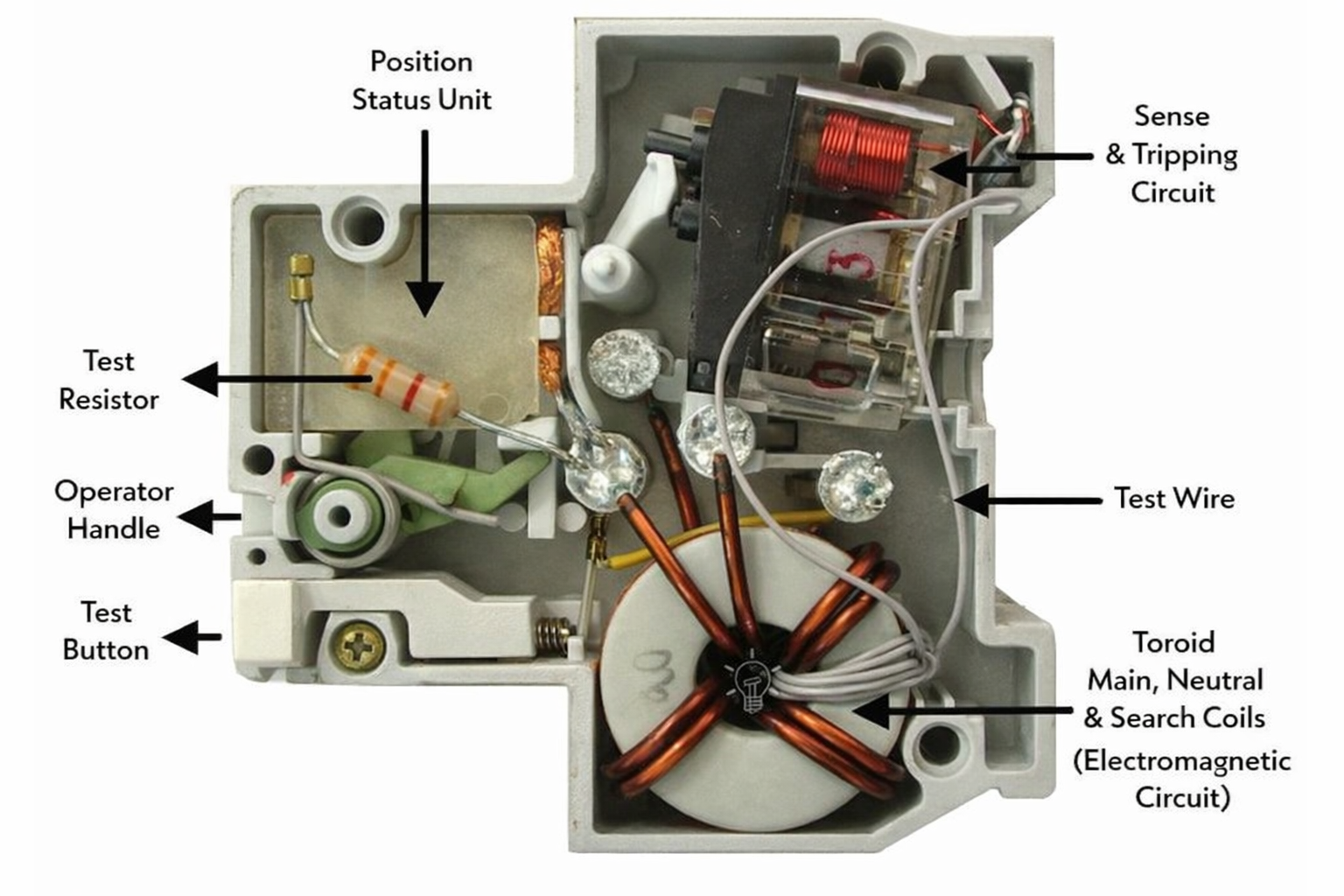

Figi 3. Konstriksyon Entèn RCCB

• Nwayo (Toroidal Nwayo)

Nwayo a se yon bag mayetik sikilè ki fèt ak materyèl ki wo pèmeyabilite.Li aji kòm mwayen deteksyon prensipal kote faz ak kondiktè net pase.Nwayo sa a ede detekte move balans mayetik lè aktyèl flit rive.

• Deteksyon bobin

Se bobin deteksyon an blese alantou nwayo a toroidal epi li responsab pou detekte chanjman nan flux mayetik.Lè yon move balans parèt, li jenere yon ti siyal elektrik.Lè sa a, siyal sa a itilize pou deklanche mekanis deklanchman an.

• Relè / mekanis deklanchman

Relè a resevwa siyal la soti nan bobin nan deteksyon ak mekanikman louvri kontak yo sikwi.Li fèt pou repons rapid pou asire dekoneksyon imedya.Eleman sa a anpeche ekspoze pwolonje nan flit aktyèl danjere.

• Tès bouton

Bouton tès la se yon karakteristik sekirite manyèl ki sitiye sou panèl la devan.Peze li kreye yon ti kouran flit atifisyèl pou tcheke si RCCB vwayaje kòrèkteman.Li ede verifye ke sistèm pwoteksyon an ap fonksyone byen.

• Manch operatè

Manch operatè a pèmèt switch manyèl RCCB ON oswa OFF.Li tou reset brekè a apre yon evènman vwayaj.Manch sa a bay kontwòl ak endikasyon estati vizib.

Evalyasyon RCCB ak Espesifikasyon

Paramèt	Espesifikasyon
Kouran nominal (nan)	16 A, 25 A, 40 A, 63 A
Sansiblite / Kouran rezidyèl nominal (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Rated Voltage	230 V / 240 V (yon sèl-faz), 400 V / 415 V (twa-faz)
Frekans	50 Hz / 60 Hz
Kantite poto	2 Pol, 4 Pol
Kapasite kraze	6 kA - 10 kA
Tan operasyon	≤ 30 ms
Voltage izolasyon (Ui)	500 V
Enpilsyon kenbe tèt ak vòltaj	4 kV
Lavi mekanik	10,000 operasyon
Lavi elektrik	5,000 operasyon
Degre Pwoteksyon	IP20 / IP40
Kalite aliye	Rail DIN
Konfòmite estanda	IEC 61008-1
Tanperati fonksyònman anbyen	-5°C pou +40°C

Kalite disjoncteurs aktyèl rezidyèl yo

Kalite AC RCCB

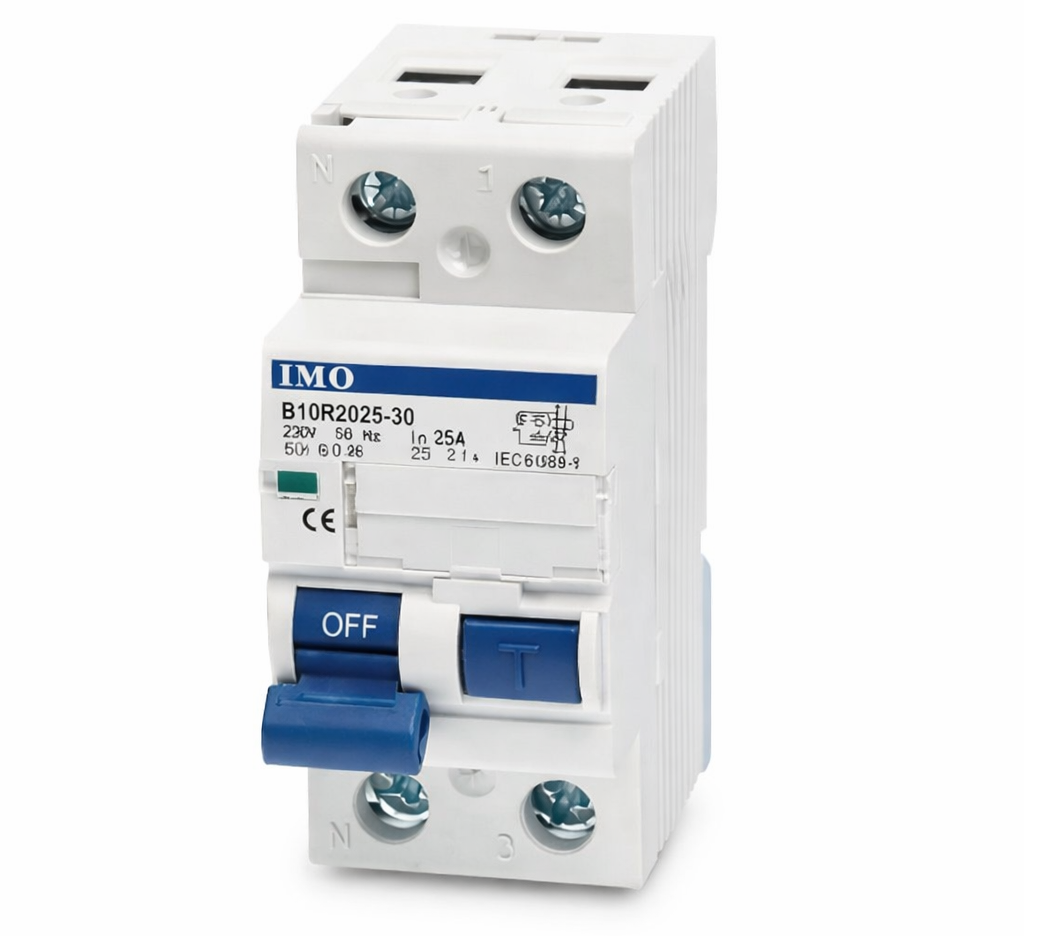

Figi 4. Kalite AC RCCB

Yon kalite AC RCCB se yon aparèy pwoteksyon ki fèt pou detekte sèlman pi bon kalite flit altènatif (AC).Li opere lè yon kouran sinusoidal AC fay koule nan tè a akòz echèk izolasyon oswa kontak aksidan.Nan figi a, yo montre aparèy la konekte ak chaj rezidansyèl estanda kote yo itilize sèlman aparèy AC debaz yo.Kalite sa a souvan enstale nan sikui ekleraj, fanatik, ak sistèm fil elektrik senp nan kay la.Li reyaji byen vit nan flit AC toudenkou epi dekonekte rezèv la nan milisgond.Kalite AC RCCB yo apwopriye pou anviwònman kote pa gen okenn konvètisè elektwonik oswa ekipman DC-pwodwi yo prezan.Akòz kapasite deteksyon konsantre li yo, li bay sekirite pri-efikas ak serye pou enstalasyon elektrik debaz yo.

Tape A RCCB

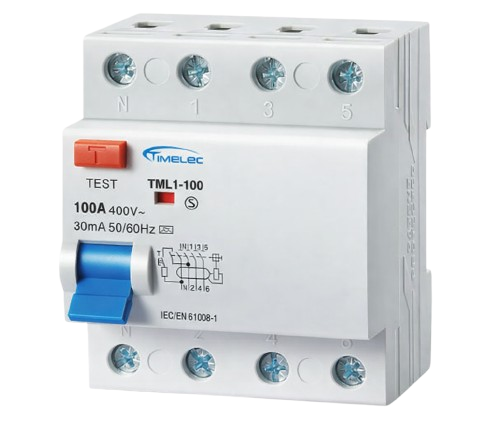

Figi 5. Tape A RCCB

Yon RCCB Kalite A se yon brekè sekirite ki ka detekte tou de flit AC pi bon kalite ak flit kouran dirèk (DC).Li fèt pou sikui ki gen ladan aparèy elektwonik ki ka jenere ti konpozan DC.Nan figi a, RCCB a konekte ak chaj melanje nan kay ak biwo tankou machin lave, òdinatè, ak sistèm ekleraj dirije.Kalite sa a amelyore pwoteksyon kote elektwonik modèn yo enplike paske li santi fòm ond aktyèl iregilye yo.Kalite A RCCB yo reponn byen vit nan defo flit san yo pa afekte pa ti bri elektrik.Yo lajman itilize nan panno rezidansyèl ak komèsyal kote kondui vitès varyab oswa ekipman pou chanje pouvwa egziste.Kapasite deteksyon pi laj li fè li pi versatile pase modèl AC-sèlman nan sistèm elektrik modèn.

Kalite B RCCB

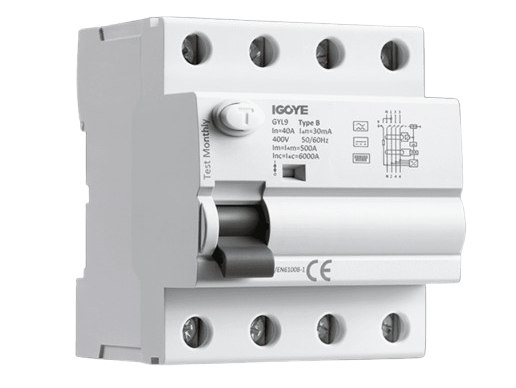

Figi 6. Kalite B RCCB

Yon RCCB Kalite B se yon aparèy aktyèl rezidyèl avanse ki kapab detekte AC, DC pulsasyon, DC lis, ak kouran flit segondè-frekans.Li fèt pou sistèm elektrik konplèks ki enplike varyateur, kondui frekans varyab, ak estasyon chaj machin elektrik.Nan figi a, RCCB a montre nan yon konfigirasyon milti-faz ki konekte ak ekipman endistriyèl ak gwo teknoloji.Kalite sa a kenbe tripping serye menm lè kouran flit yo pa lineyè oswa kontinyèl.Kalite B RCCB yo souvan itilize nan sistèm enèji solè, enstalasyon medikal, ak enfrastrikti EV.Yo bay sekirite wo nivo nan aplikasyon kote konvètisè elektwonik ak konpozan DC yo enpòtan.Paske nan ranje deteksyon lajè li yo, li konsidere kòm klasifikasyon RCCB ki pi konplè pou enstalasyon avanse.

Dyagram fil elektrik ak enstalasyon RCCB

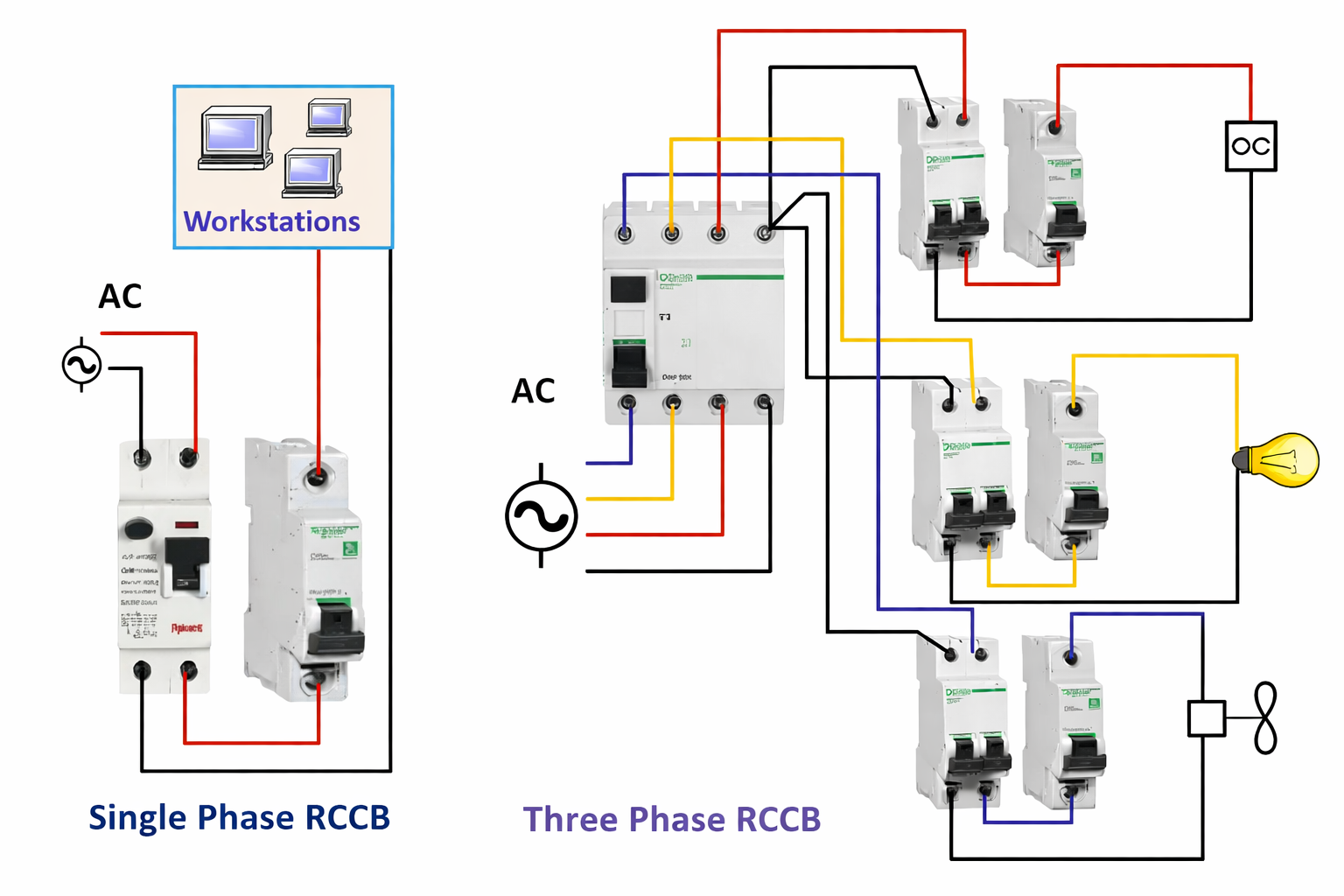

Figi 7. Dyagram fil elektrik ak enstalasyon RCCB

Dyagram fil elektrik RCCB montre kouman aparèy la konekte deyò pou asire operasyon an sekirite.Figi a montre tou de koneksyon sèl-faz ak twa-faz RCCB, kote faz ak kondiktè net pase nan tèminal yo aparèy anvan yo rive nan chaj la.Oryantasyon tèminal kòrèk enpòtan paske ranvèse viv ak net ka lakòz move konpòtman tripping.

Nan sistèm sèl-faz, yo itilize de poto, pandan y ap sistèm twa-faz anjeneral mande pou kat poto ki gen ladan net.Dyagram nan tou mete aksan sou distribisyon an nan sikui nan chaj diferan apre RCCB la.Fil elektrik apwopriye asire deteksyon egzat flit ak anpeche fo vwayaj.Dyagram enstalasyon sa yo sèvi kòm yon gid vizyèl pou konfigirasyon panèl elektrik ki an sekirite ak estanda.

RCCB vs MCB vs ELCB

Aparèy sa yo souvan konpare paske yo tout se pwoteksyon sikwi zouti yo jwenn nan panno elektrik.Sepandan, yo pwoteje kont diferan kalite defo elektrik.

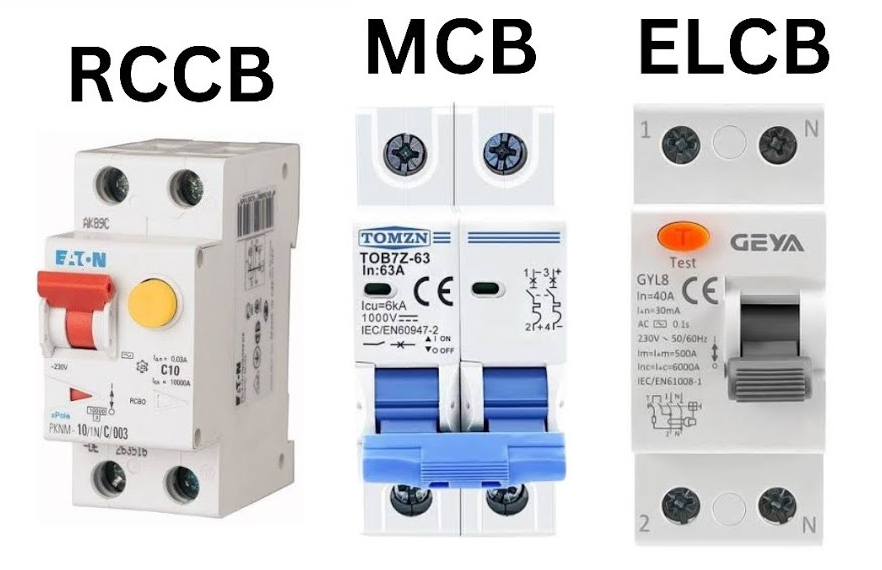

Figi 8. RCCB vs MCB vs ELCB

Paramèt	RCCB	MCB	ELCB
Fonksyon prensipal	Pwomnad sou kouran flit anjeneral 10-300 mA	Pwomnad sou surkouran anjeneral 6-63 A	Vwayaj sou vòltaj latè anjeneral 40-60 V
Papòt pwoteksyon chòk elektrik	Nivo pwoteksyon pèsonèl komen 30 mA	Pa gen papòt vwayaj chòk defini	Tipik vwayaj chòk ranje 50 mA - 300 mA
Surcharge vwayaj Range	Pa rated pou Surcharge kouran	Vwayaj tèmik approx.1.13–1.45 × Pous	Pa rated pou Surcharge kouran
Kout-Circuit vwayaj Range	Pa gen vwayaj kout-sikwi mayetik	Vwayaj mayetik approx.5–10 × nan	Pa gen vwayaj kout-sikwi mayetik
Kalite Deteksyon Fòt	Aktyèl move balans ant faz ak net	Depase liy aktyèl pi wo pase valè nominal	Ogmantasyon vòltaj ant tè a ak net
Fonksyone Voltage	230 V / 400 V AC	230 V / 400 V AC	230 V AC
Nivo tipik sansiblite	10 mA, 30 mA, 100 mA, 300 mA	Pa eksprime nan mA	30 mA - 300 mA
Tan repons	≤ 30 ms nan 30 mA	100-500 ms depann sou fay	100-300 ms tipik
Rated aktyèl Range	16 A - 100 A	1 A - 125 A	16 A - 63 A
Frekans	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
Kondiktè fil elektrik obligatwa	Faz + net	Faz sèlman (net si ou vle nan DP)	Faz + Latè
Referans estanda	IEC 61008-1	IEC 60898-1	IEC 61008 / ki pi gran IEC 1008
Lavi mekanik	10,000 operasyon tipik	20,000 operasyon tipik	8,000-10,000 operasyon
Kapasite kraze	6 kA - 10 kA	4.5 kA - 10 kA	3 kA - 6 kA
Pwen enstalasyon komen	Prensipal tablo distribisyon	Branch sikwi liy	Panno eritaj sou tè a

RCCB vs RCBO

Seksyon sa a konpare RCCB ak RCBO paske tou de se kasè sekirite modèn, men yo bay diferan nivo pwoteksyon.

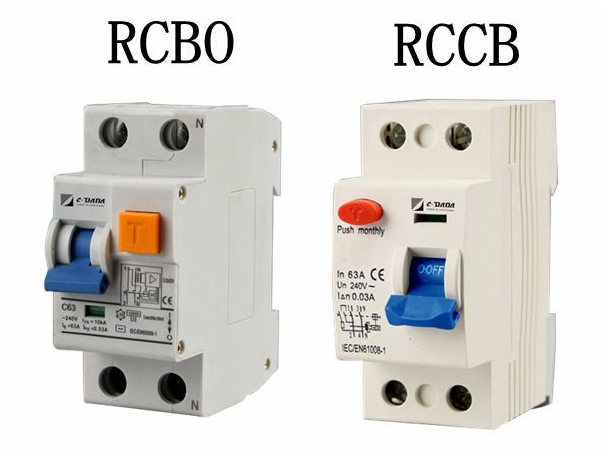

Figi 9. RCCB vs RCBO

Karakteristik	RCCB	RCBO
Non konplè	Disjoncteur aktyèl rezidyèl	Brekè aktyèl rezidyèl ak Surkouran
Flit vwayaj sansiblite	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Surcharge vwayaj Range	Pa rated pou Surcharge kouran	Vwayaj tèmik approx.1.13–1.45 × Pous
Kout-Circuit vwayaj Range	Pa gen eleman mayetik kout-sikwi	Vwayaj mayetik approx.5–10 × nan
Rated aktyèl Range	16 A - 100 A	6 A - 63 A
Fonksyone Voltage	230 V / 400 V AC	230 V / 400 V AC
Frekans	50 / 60 Hz	50 / 60 Hz
Kantite poto	2P, 4P	1P+N, 2P
Lajè modil tipik (DIN)	36-72 mm	18-36 mm
Tan repons (Fit)	≤ 30 ms nan 30 mA	≤ 30 ms nan 30 mA
Kapasite kraze	6 kA - 10 kA	4.5 kA - 10 kA
Referans estanda	IEC 61008-1	IEC 61009-1
Lavi mekanik	10,000 operasyon tipik	10,000-20,000 operasyon tipik
Pwen enstalasyon tipik	Prensipal tablo distribisyon	Final sikwi branch
Pwoteksyon Kouvèti	Fòt flit latè sèlman	Flit + surcharge + kous kout

Aplikasyon disjoncteurs aktyèl rezidyèl yo

1. Kay rezidansyèl yo

RCCB yo enstale nan tablo distribisyon kay la pou redwi risk pou yo pran chòk elektrik nan fil elektrik domaje oswa aparèy ki defo.Yo kontwole flit nan ekleraj ak sikui priz yo itilize chak jou.Sa a ajoute yon kouch sekirite siplemantè pou itilizasyon regilye elektrik lakay ou.

2. Bilding Komèsyal

Espas komèsyal tankou biwo, sant komèsyal, ak enstalasyon piblik yo itilize RCCB pou amelyore sekirite elektrik pou okipan yo.Yo redwi risk aksidan elektrik nan zòn ki gen anpil trafik.Kapasite rapid tripping yo sipòte konfòmite ak estanda sekirite.

3. Enstalasyon Endistriyèl yo

Plant endistriyèl ak atelye aplike RCCB pou jere risk flit alantou machin ak ekipman motè.Yo ede kenbe kondisyon travay ki pi an sekirite kote chaj elektrik yo wo.Sa a kontribye nan operasyon sistèm ki pi estab ak an sekirite.

4. Zòn mouye ak deyò

Kote ki ekspoze a imidite, tankou twalèt, kwizin, pisin, ak enstalasyon deyò, souvan itilize RCCB akòz pi gwo pwobabilite flit.Anviwònman sa yo gen plis tandans fè echèk izolasyon ak kontak aksidan.RCCB yo bay plis pwoteksyon elektrik nan kondisyon sa yo.

Konklizyon

RCCB ede kenbe ou an sekirite lè yo toujou ap tcheke koule aktyèl la epi koupe kouran lè flit parèt.Konpozan entèn yo, evalyasyon apwopriye, ak kalite tankou AC, A, ak B pèmèt ou matche ak bon aparèy la ak sistèm elektrik ou.Lè w konnen fil elektrik kòrèk ak diferans ki genyen ant RCCB, MCB, ELCB, ak RCBO ede w chwazi pi bon pwoteksyon.Paske yo reyaji byen vit epi travay nan anpil anviwònman, RCCB rete yon pati esansyèl nan sekirite elektrik chak jou.
