SHT31 Capteur imidite: Karakteristik, avantaj, ak fich

SHT31 reprezante dènye jenerasyon tanperati a ak detèktè imidite devlope pa Sensirion.Atik sa a eksplore Capteur a SHT31 an pwofondè, ekzamine fich li yo, pinout, karakteristik, ak avantaj.Li bay tou Sur pratik nan aplikasyon li yo ak wòl li nan teknoloji modèn, kote done anviwònman egzat enpòtan.Soti nan sistèm HVAC nan aparèy enfòmatik sofistike, kapasite avanse SHT31 a fè li yon zouti anpil valè nan akonplisman mezi egzak ak serye.

Katalòg

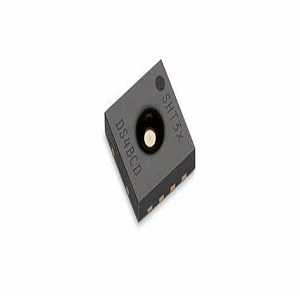

Ki sa ki SHT31 a?

A Sht31 reprezante yon akimilasyon nan efò Sensirion a nan tanperati pafè ak imidite kèk teknoloji.Sa a Capteur tire kapasite yo avanse nan dènye CMOSENS ® Capteur chip a, èkspoze pwogrè nan pouvwa pwosesis, presizyon, ak disponiblite sou modèl anvan yo.Capteur a SHT31 èksèl nan presizyon, adaptabilite, ak adaptabilite.Li sipòte de itilizatè-seleksyon adrès I2C, ofri entegrasyon san pwoblèm nan sistèm varye.Kapasite li yo kominike nan vitès jiska 1 megaèrts asire transmisyon done rapid, ekstrèmman valab nan senaryo ki mande siveyans ak repons rapid.Kapasite entegrasyon SHT31 a ak kominikasyon gwo vitès avèk efikasite adrese defi nan aplikasyon pou presizyon-mande.Ekipman siveyans kontinyèl ak sistèm kontwòl anviwònman rapòte ke presizyon ranfòse Capteur a ak fyab diminye dezakò done, ranfòse efikasite sistèm ak pèfòmans.Amelyorasyon sa yo pa sèlman montre bagay konplike nan CMOSENS ® chip a, men tou mete aksan sou yon apwòch pou pi devan-kap nan konsepsyon teknoloji Capteur.

SHT31 PIN konfigirasyon

Fonksyon PIN ak deskripsyon

Zepeng	Fonksyone	Deskripsyon
PIN 1: SDA	Done seri;Antre/Sòti	Jere transfè done bidirèksyonèl nan I2C kominikasyon.Yon rezistans ki byen chwazi rale-up asire kominikasyon ki estab.
PIN 2: addr	Adrès;Opinyon;Konekte ak lojik segondè/ba	Ansanm adrès I2C Capteur a, sa ki pèmèt miltip Detèktè nan menm otobis la.
PIN 3: Alèt	Endikatè alam;Pwodiksyon;Flote si rès	Deklannche yon siyal alam lè limit Predetermined yo rèspèkte.Rekòmande pou kite k ap flote si se pa nan itilize.
PIN 4: SCL	Revèy seri;Antre/Sòti	Ofri siyal la revèy pou kominikasyon I2C, senkronize transfè done.Yon rezistans rale-up tou rekòmande.
PIN 5: VDD	Ekipman pou vòltaj;Mize	Pwodwi pou Capteur a ak vòltaj opere li yo.Asire Yon sous vòltaj pwòp ak ki estab pou pèfòmans serye.
PIN 6: nreset	Reyajiste PIN aktif ki ba;Opinyon;Flote si rès;Konekte ak VDD ak ≥2 kΩ rezisteur	Pèmèt pou reziste manyèl Capteur.Pou asire ki konsistan Pèfòmans, flote PIN sa a si rès oswa konekte nan VDD nan yon rezisteur.
PIN 7: R	Pa gen okenn fonksyon;Konekte ak VSS	Pa sèvi yon fonksyon epi yo ta dwe konekte ak VSS kenbe entegrite sistèm lan.
PIN 8: VSS	Atè	Sèvi kòm referans tè a pou minimize bri ak asire lekti egzat.

SHT31 senbòl, anprint, ak modèl CAD

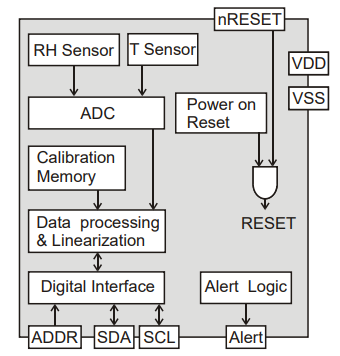

Sht31 dyagram blòk

Sensirion SHT31-DIS-B espesifikasyon

Lèt	Paramèt
Tan plon faktori	4 semèn
Mòn	Sifas mòn
Pake / Ka	Dfn
Kantite broch	8
Anbalaj	Koupe kasèt
Pibliye	2014
Estati pati	Aktif
Tanperati fonksyònman max	125 ° C
Tanperati opere min	-40 ° C
Pwodiksyon kalite	Dijital, i2c
Vòltaj ekipman pou opere	3.3V
Koòdone	I2c
Max ekipman pou vòltaj	5.5V
Min ekipman pou vòltaj	2.15V
Presizyon	2%
Tan repons	8 s
Kalite Capteur	Tanperati
Wotè	1mm
Longè	2.6mm
Lajè	2.6mm
Rive SVHC	Pa gen SVHC
ROHS Estati	ROHS konfòme
Plon gratis	Plon gratis

Karakteristik nan SHT31

Kalibrasyon ak konpansasyon tanperati

Capteur a SHT31 gen anpil konplètman kalibre, rezilta linearized ak konpansasyon tanperati nannan, ki kolektivman garanti segondè fyab ak presizyon.Karakteristik sa yo se anpil valè nan anviwònman kote done presizyon pa ka konpwomèt, tankou nan automatisation endistriyèl ak siveyans anviwònman an.Pwosesis kalibrasyon entegre nan Capteur a efektivman anile bezwen an pou manyèl kalibrasyon ekstèn, senplifye entegrasyon ak diminye tan konfigirasyon.

Broad Voltage Operating Range

Opere nan yon seri vòltaj gwo soti nan 2.4V 5.5V, SHT31 a ofri fleksibilite remakab nan tout aplikasyon pou divès kalite.Konpatibilite sa a pèmèt entegrasyon san pwoblèm nan yon myriad nan sistèm, ki soti nan ba-pouvwa, batri-opere aparèy bay moun ki nesesite pi wo nivo vòltaj.Ranje a vòltaj lajè sèvi tou kòm yon zòn de defans kont fluctuations ekipman pou minè, kenbe ki estab ak konsistan pèfòmans Capteur nan kondisyon divès.

High-vitès koòdone I2C ak opsyon adrès doub

Prezante yon koòdone I2C ki sipòte jiska 1 MHz vitès kominikasyon, Capteur a asire rapid transfè done.Kapasite sa a bon pou aplikasyon pou mande pwosesis done ak reyaksyon rapid.Disponibilite a nan de selèksyon adrès I2C pèmèt detèktè miltip yo pataje yon otobis sèl, senplifye desen sistèm konplèks ak optimize resous yo.Karakteristik sa a se enpòtan nan konfigirasyon milti-capteur kote espas ak efikasite resous yo bezwen.

Eksepsyonèl presizyon

SHT31 a, patikilyèman nan Variant SHT35 li yo, vle di soti akòz presizyon eksepsyonèl li yo, ventan yon presizyon imidite relatif nan ± 1.5 %RH ak yon presizyon tanperati nan ± 0.1 ° C.Mezi egzak sa yo tradwi nan plis done serye pou aplikasyon pou tankou sistèm HVAC, estasyon metewolojik, ak aparèy swen sante yo.

Rapid kòmanse-up ak akizisyon done

Ki fèt pou rapid kòmanse-up ak akizisyon done, Capteur a minimize lag tan ant inisyal pouvwa-up ak disponiblite done.Karakteristik sa a se avantaje nan sitiyasyon mande koleksyon done imedya, tankou kontwòl otomatik ak sistèm siveyans.Rapid kòmanse-up fwa tou kontribye nan efikasite pouvwa nan batri-opere aparèy, sa ki pèmèt Capteur a byen vit retounen nan yon ba-pouvwa eta pòs-mezi.

Kontra enfòmèl ant ak dirab 8-PIN DFN pake

Ankouraje nan yon pake kontra enfòmèl ant 8-PIN DFN, SHT31 a se ideyal pou entegrasyon nan aplikasyon espas-contrained san yo pa konpwomèt pèfòmans.Faktè ti fòm li yo fè li yon anfòm pafè pou modèn desen elektwonik balanse gwosè ak fonctionnalités.Anbalaj la dirab asire pwoteksyon nan eleman entèn Capteur a, amelyore detèminasyon li yo ak lonjevite, menm nan anviwònman defi operasyonèl.

Avantaj SHT31

Eksepsyonèl fyab ak alontèm estabilite

Detèktè SHT31 yo te note pou fyab eksepsyonèl yo ak pèfòmans fiks sou peryòd pwolonje.Fòje nan pwosesis tès yo, detèktè sa yo toujou bay lekti egzat, fè yo gwo pou anviwònman ki depann sou imidite egzak ak siveyans tanperati.Pèfòmans dirab yo nan kondisyon divès se yon kontra Bondye jeni eksepsyonèl yo.

Teknoloji pwouve ak plis pase 15 ane nan devlopman

Ventan plis pase 15 ane nan devlopman, SHT31 a itilize teknoloji dènye kri rasin nan rechèch konplè.Te konsepsyon Capteur a benefisye de amelyorasyon repete ak Sur, sa ki lakòz yon pwodwi siperyè apwopriye pou yon varyete de aplikasyon pou.Sa a pouswit inplakabl nan inovasyon defini presizyon an ak fidèlite ki defini detèktè kalib-wo.

Konvnab pou pwodiksyon gwo-echèl

Metodoloji konsepsyon ak fabrikasyon SHT31 optimize li pou pwodiksyon gwo echèl.Pwosesis pwodiksyon senp li yo asire pwodiksyon an mas san sakrifye bon jan kalite.Sa a évolutivité rann li yon chwa pi pito pou deplwaman lajè-varye, ki kouvri tout bagay soti nan itilizasyon endistriyèl elektwonik.Reyinyon demann sibstansyèl fiable mete aksan sou adopsyon kwa-sektè li yo.

Segondè rapò siyal-a-bri

Segondè rapò siyal-a-bri a (SNR) nan SHT31 a amelyore kapasite li nan delivre lekti egzat ak klè.Yon SNR ki pi wo se itilize pou kaptire done egzak nan aplikasyon pou ki mande deteksyon an nan chanjman minit nan imidite ak tanperati.

Aplikasyon Awondisman nan SHT31

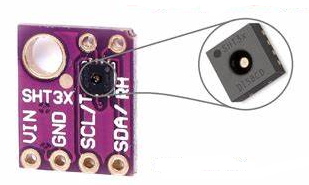

Ekipman pou pouvwa

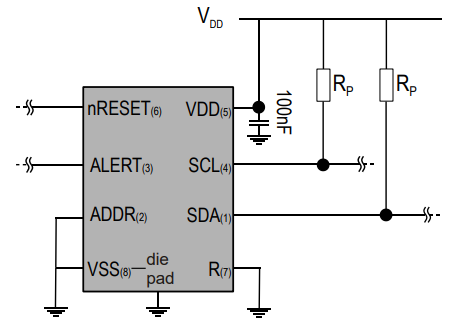

SHT31 a opere nan yon seri vòltaj nan 2.4V 5.5V, ak yon vòltaj opere nan 3.3V.Yon ekipman pou pouvwa ki estab enpòtan kòm fluctuations ka mennen nan lekti kòrèk Capteur.Anpil moun pito yon regilatè 3.3V IC yo kenbe vòltaj fiks, pyese pa decoupling kondansateur yo filtre soti bri.Mete yon 100NF CArs condensateur fèmen nan broch yo Capteur ka bese efè pasajè pasajè.Pratik sa yo aliyen ak siksè desen elektwonik kote rediksyon bri se gwo.

Pwotokòl Kominikasyon

SHT31 a kominike atravè pwotokòl la I2C, ki egzije rale-up rezistans sou liy yo SDA ak SCL.4.7kΩ rezistans yo te itilize men yo ka ajiste ki baze sou vitès otobis ak kondisyon espesifik.Bon routage nan liy I2C pou fè pou evite travèse liy pouvwa minimize kwa-pale ak entèferans.

Siyal kondisyone

Detèktè dijital tankou SHT31 a ka bezwen eleman adisyonèl nan anviwònman fè bwi.Sèvi ak kondansateur oswa pwoteksyon asire operasyon serye, ak pèl ferit sou liy done efektivman filtre bri segondè-frekans.Adopte teknik sa yo minimize enpak EMI.

Layout PCB

Yon Layout ki byen fèt PCB anpil amelyore pèfòmans Capteur.Pozisyon SHT31 a lwen chalè-génération konpozan pou misyon pou minimize erè tèmik.Tren Shield epi kenbe yon plan tè solid pou bese entèferans ekstèn yo.Estrateji sa yo reflete pratik ki gen rapò ak defi menm jan an.

Kalibrasyon ak tès

Kalibrasyon apwofondi se benefis pou lekti Capteur egzak.Faktè nan tanperati a ak imidite offsets.Detèminasyon otomatik rasyonalize pwosesis la, ranfòse fyab.Otomatik te pwouve amelyore repetabilite ak presizyon nan nenpòt aplikasyon.

Oto-dyagnostik karakteristik

SHT31 a gen ladan pwòp tèt ou-dyagnostik yo detekte pwoblèm potansyèl yo.Entegre chèk dyagnostik nan firmwèr la ka preemptively idantifye pwoblèm, pèmèt antretyen alè.Diagnostics aktif diminye D 'ak antretyen depans nan alontèm itilize, yon insight valab.

Aplikasyon mikrolojisyèl

Firmwèr gaya ta dwe gen ladan manyen erè ak woutin validasyon done.Aplike chèk CRC pou entegrite done.Asire bon manyen.Apwòch sa a miwa metodoloji nan nenpòt aplikasyon, asire akizisyon done ki konsistan ak egzat.

Konparatif analiz de sht11 ak dht11

Eleman prensipal yo

Capteur a SHT11 enkòpore kondansateur imidite-sansib, pandan y ap DHT11 a depann sou imidite-sansib rezistans.Kondansateur yo nan SHT11 yo gen tandans ofri estabilite siperyè ak presizyon.Sa a atribi vin patikilyèman itil nan aplikasyon pou mande segondè presizyon.Chwazi yon Capteur ak karakteristik sa yo souvan enfliyanse pa kondisyon pou pèfòmans serye.Kontrèman, rezistans yo nan DHT11, malgre yo te plis ékonomi, pa ka reyalize menm nivo nan presizyon ak estabilite.Distenksyon sa a jwe yon wòl lè li rive chwazi detèktè pou anviwònman espesifik oswa rechèch syantifik kote entegrite done se nan enkyetid la pli ekstrèm.

Konpozisyon Capteur

SHT11 a anplwaye materyèl inovatè ki kreye yon espas pou kèk tou de imidite ak tanperati ak presizyon.Materyèl la diferans enèji amelyore sansiblite li yo ak tan repons.Detèktè lè l sèvi avèk materyèl sa yo avanse anjeneral bay plis done serye sou kondisyon divès kalite.Karakteristik sa a fè SHT11 patikilyèman apwopriye a pou eksperyans syantifik ak aplikasyon pou endistriyèl kote se pèfòmans ki konsistan valè.Kontrèman, DHT11 a entegre yon Capteur imidite ak yon thermistor NTC.Pandan ke sa a konfigirasyon se fonksyonèl, li pa ofri kapasite yo avanse kèk wè nan detèktè itilize materyèl diferans enèji.

Fonksyonalite ak pèfòmans

SHT11 a èksèl nan bay tanperati-konpansasyon lekti imidite ak-wo kalite mezi pwen lawouze nan divès sistèm siveyans anviwònman an.Entegrasyon nan konpansasyon tanperati asire ke lekti imidite rete egzat malgre fluctuations.Nan lòt men an, DHT11 a manke-wo kalite fonksyon pwen lawouze ak pa ofri konpansasyon tanperati, ki mennen ale nan ereur potansyèl yo.Limitasyon sa a vin remakab nan senaryo kote nivo imidite egzak yo enpòtan, tankou nan sistèm kontwòl klima ak aplikasyon meteyorolojik.Moun k ap travay nan anviwònman kote presizyon afekte rezilta souvan panche nan direksyon pou detèktè tankou SHT11 la.Konpozan avanse SHT11 a ak fonksyonalite eksepsyonèl fè li yon chwa pi pito pou aplikasyon pou plis mande.Kontrèman, DHT11 a ofri yon solisyon plis ékonomi, bay pèfòmans akseptab pou sitiyasyon mwens grav.Rekonèt kondisyon espesifik yo nan yon aplikasyon bay gid seleksyon an nan Capteur ki apwopriye a.

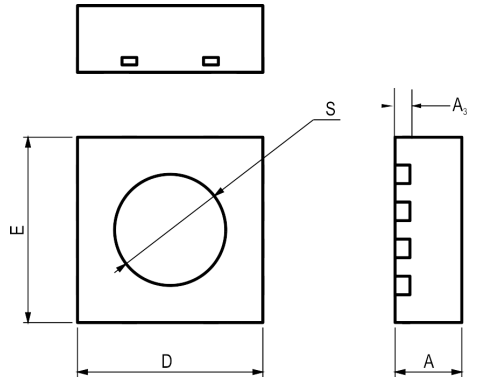

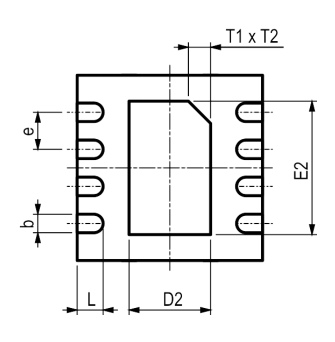

Sht31 anbalaj

SHT31 Enfòmasyon Manifakti

Sensirion, yon Beacon nan teknoloji Capteur, èksèl nan kreye detèktè pou imidite, gaz, ak mezi koule likid.Etabli ak yon vizyon klè nan kap founi bay detèktè-wo presizyon, konpayi an te pote soti innovations ki te pwofondman enfliyanse sektè tankou HVAC, otomobil, medikal, ak konsomatè elektwonik.Detèktè yo pran swen pou presizyon yo, fyab, ak fleksibilite entegrasyon, vin ale-a pou aplikasyon pou konplike.Pwensip Sensirion a nan teknoloji Capteur se alimenté pa bon jan kalite konpwomi li yo, inovasyon inplakabl, ak angajman nan solisyon konsantre.Kalite sa yo asire detèktè yo toujou depase atant endistri yo, ranfòse wo lidèchip yo.

Fich pdf

SHT31-DIS-B fich:

Sensor spesifikasyon deklarasyon.pdf

Sht3x manbràn opsyon spec.pdf

Sht3x-dis seri datasheet.pdf

Shtxx, stsxx asanble smd pkgs.pdf

Shtxx tès gide.pdf
