TMS320C6713BZDP225 DSP Gid: Karakteristik, pinout, aplikasyon, altènativ ak fich

Gid sa a se tout sou TMS320C6713BZDP225 la, yon gwo vitès processeur siyal dijital (DSP).Li eksplike kijan chip la ap travay, ki sa li te itilize pou, e poukisa li se yon chwa fò pou travay ki bezwen pwosesis vit ak egzat.Gid la kouvri karakteristik kle chip la tankou vitès 225 megaèrts li yo, sipò k ap flote-pwen, gwo memwa, ak itil bati-an zouti tankou pò odyo ak interfaces memwa.Li montre tou ki jan yo konekte li, ki jan nan pwogram li etap pa etap, kote li ka itilize, ak sa ki lòt pati menm jan ou ka chwazi si sa nesesè.

Katalòg

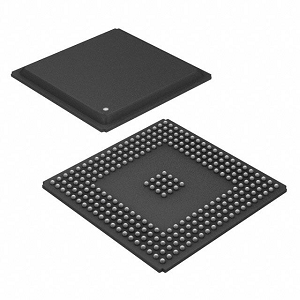

TMS320C6713BZDP225 Apèsi sou lekòl la

A TMS320C6713BZDP225 se yon pwisan k ap flote-pwen processeur siyal dijital (DSP) ki fèt okipe gwo vitès ak segondè-presizyon travay.Ki fè pati nan platfòm la TMS320C6000 ™ DSP, espesyalman fanmi an C67X, sa a chip opere nan yon vitès revèy nan 225 megaèrts ak delivre jiska 1350 MFLOPS ak 1800 MIPS nan pouvwa pwosesis.Bati alantou yon achitekti Enstriksyon trè long (VLIW) achitekti, li ka egzekite jiska uit enstriksyon nan paralèl pou chak sik.Aparèy la entegre 264 KB nan sou-chip RAM ak sipòte memwa ekstèn tankou SRAM ak SDRAM nan yon 32-ti jan koòdone memwa ekstèn (EMIF).Li ofri tou gaya sipò periferik, ki gen ladan milti-chanèl pò seri odyo (MCASP), tampone pò seri (MCBSP), yon 16-ti jan lame-pò koòdone (HPI), ak yon 16-chanèl EDMA kontwolè pou mouvman done efikas.

Tache lòd esansyèl ou nan TMS320C6713BZDP225 jodi a kenbe pwojè ou kouri san pèdi tan.

TMS320C6713BZDP225 Modèl CAD

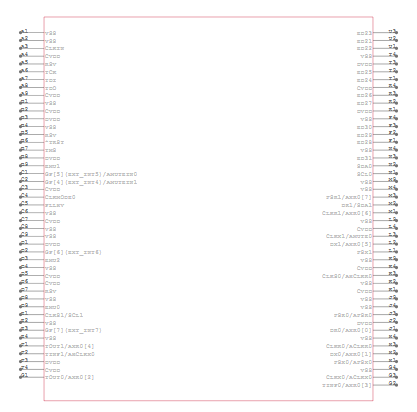

TMS320C6713BZDP225 senbòl

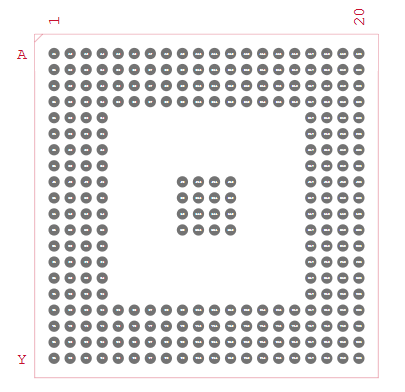

TMS320C6713BZDP225 anprint

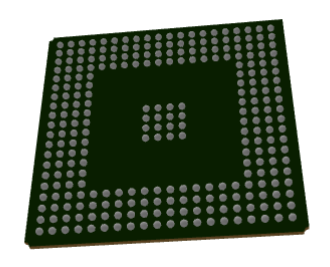

TMS320C6713BZDP225 3D modèl

TMS320C6713BZDP225 karakteristik

Achitekti Nwayo: Se processeur a ki baze sou yon achitekti VLIW, ki pèmèt li egzekite jiska uit enstriksyon nan paralèl pandan chak sik revèy.Achitekti sa a maksimize debi ak efikasite, fè chip a apwopriye pou aplikasyon pou kalkile-entansif tankou pwosesis siyal ak analiz.

Vitès revèy: Opere nan yon frekans nan 225 megaèrts, chip a delivre kapasite pwosesis segondè-vitès.Sa a vitès revèy asire yon konpansasyon balanse ant pèfòmans ak konsomasyon pouvwa, ki se bon nan entegre ak sistèm endistriyèl.

Pèfòmans: Avèk kapasite nan fè jiska 1350 milyon dola k ap flote-pwen operasyon pou chak dezyèm (MFLOPS) ak 1800 milyon enstriksyon pou chak dezyèm (MIPS), sa a DSP manch algoritm konplèks ak gwo-echèl kalkil nimerik avèk efikasite.

Sou-chip memwa: Processeur a entegre 264 kb nan memwa vit sou-chip.Sa a pèmèt pou aksè rapid nan done enpòtan ak enstriksyon, diminye latansi ak amelyore vitès ekzekisyon.

Entèfas memwa ekstèn: Yon dedye 32-ti jan koòdone memwa ekstèn (EMIF) sipòte nan yon pakèt domèn aparèy memwa ekstèn, ki gen ladan SRAM, SDRAM, ak Flash.Sa a pèmèt sistèm yo elaji kapasite memwa ki baze sou kondisyon aplikasyon an.

Vòltaj opere: Chip la opere sou yon vòltaj debaz ki ba nan 1.26V pou misyon pou minimize l 'pouvwa, pandan y ap kenbe konpatibilite ak 3.3V I/O estanda, ki se komen nan anpil sistèm entegre.

Multi-chanèl pò seri odyo: Li gen ladan de interfaces MCASP pou transmèt ak resevwa multicanal done odyo.Pò sa yo enpòtan nan aplikasyon tankou melanje odyo, rekonesans vwa, ak pwosesis mizik dijital.

Multi-chanèl tampone pò seri : De MCBSPs ofri gwo vitès kominikasyon seri pou entèfas ak codecs, detèktè dijital, oswa lòt aparèy seri.Yo bay fleksibilite nan transmèt tou de done odyo ak kontwòl.

Entèfas lame-pò (HPI): HPI a 16-ti jan pèmèt yon kanal kominikasyon vit ak dirèk ant DSP a ak yon processeur lame, sa ki pèmèt echanj done efikas pandan sistèm debogaj oswa operasyon yo.

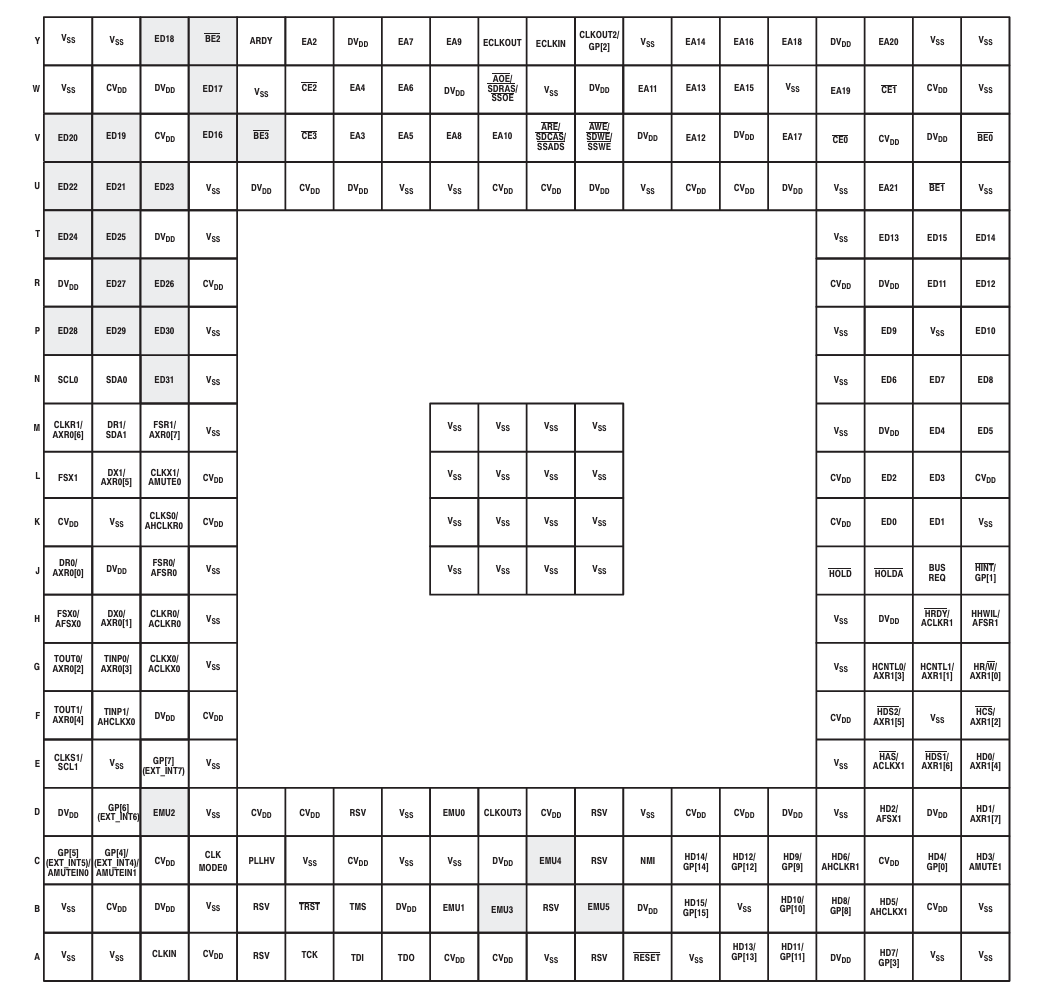

TMS320C6713BZDP225 PINOUT DIAGRAM

Dyagram sa a pinout montre kouman chak koneksyon (oswa "boul") se ranje sou anba a nan TMS320C6713BZDP225 chip a, ki sèvi ak yon pake BGA 225-boul.Ranje yo (A a Y) ak kolòn (1 a 15) fòme yon griy, epi chak kare montre ki sa fonksyon oswa ekipman pou pouvwa a asiyen nan ki kote.Chip la gen anpil broch pouvwa tankou VSS (tè) ak CVDD oswa DVDD (ekipman pou pouvwa), ki gaye alantou kenbe chip a mache respire.Pins tankou Clkin, Reyajiste, TMS, TDI, ak TDO tou pre anba a yo te itilize pou pwogramasyon ak debogaj ak JTAG.

Lòt broch konekte processeur a nan pati ekstèn tankou memwa ak lòt aparèy.Men sa yo enkli liy adrès (EAX), liy done (EDX), chip chwazi (CEX), ak siyal kontwòl (kenbe, busreq, elatriye).Ou pral wè tou broch pou kominikasyon seri tankou MCBSP, ak jeneral-bi I/OS (GPIO), fè chip a fleksib pou desen anpil.Nan mitan chip la, gen plis VSS ak broch VDD gwoupe ansanm pou ede ak pouvwa ki estab ak balans chalè.Layout sa a ede processeur a kouri san pwoblèm, espesyalman depi li a ki fèt pou gwo vitès travay dijital pwosesis siyal.

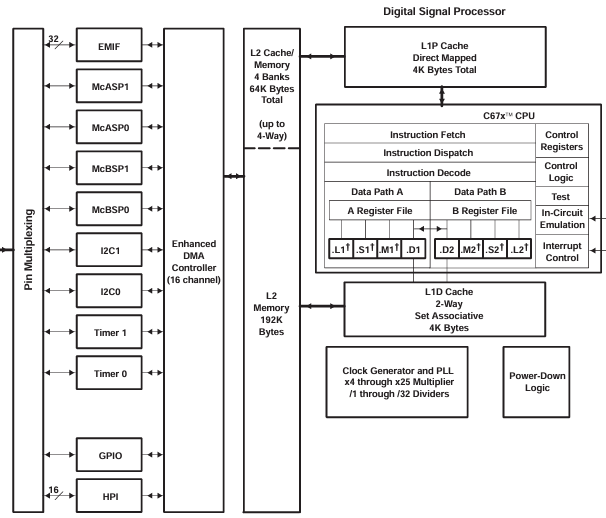

TMS320C6713B Dyagram blòk fonksyonèl

Dyagram nan blòk fonksyonèl nan TMS320C6713B a, ki gen ladan TMS320C6713BZDP225 la, montre ki jan sa a processeur siyal dijital (DSP) travay ak konekte ak lòt konpozan.Nan sant la se C67x+ CPU nwayo a, ki sèvi ak yon kalite espesyal nan konsepsyon yo rele VLIW (trè long enstriksyon mo).Sa a pèmèt li kouri jiska uit enstriksyon an menm tan an, fè li trè vit pou travay tankou odyo oswa pwosesis siyal.Processeur a gen de chemen done prensipal, chemen A ak chemen B, yo chak ak pwòp seri li yo nan anrejistre ak inite pou manyen matematik ak operasyon lojik.Sa a ede processeur a okipe kalkil konplèks byen vit ak efikasite.

Pou memwa, DSP a gen ladan kachèt L1 pou enstriksyon ak done (4KB chak) ak yon pi gwo memwa L2 (192KB), ki ka aji kòm kachèt oswa yo dwe itilize dirèkteman.Genyen tou yon kachèt/kontwolè memwa ki jere jiska kat blòk memwa 64kb, ede pi vit aksè done.Chip a gen ladan yon kontwolè DMA ak 16 chanèl pou avanse pou pi done ant memwa ak periferik san yo pa ralanti desann CPU la.Li sipòte interfaces divès kalite tankou EMIF pou memwa ekstèn, MCASP ak MCBSP pou kominikasyon seri, I2C, Timers, GPIO, ak HPI pou entèraksyon lame.Sa yo konekte lè l sèvi avèk multiplexing PIN, sa ki pèmèt konfigirasyon fleksib ki baze sou bezwen pwojè a.Li tou te gen yon sistèm revèy ak PLL ki ajiste vitès pa miltipliye oswa divize revèy la opinyon, ak pouvwa-desann lojik pou konsève pou enèji.Pou debogaj ak kontwòl sistèm, li gen ladan nan-sikwi imitasyon ak kontwòl entèwonp.

TMS320C6713BZDP225 Espesifikasyon

Lèt	Paramèt
Fabrikan	Texas Enstriman
Seri	TMS320C67X
Anbalaj	Plato
Estati pati	Aktif
Lèt	Pwen k ap flote
Koòdone	Entèfas lame, I2C, MCASP, MCBSP
To revèy	225MHz
Ki pa Peye-temèt memwa	Estèn
Sou-chip belye mouton	264KB
Voltage - mwen/O	3.30V
Vòltaj - Nwayo	1.26V
Tanperati opere	0 ° C ~ 90 ° C (TC)
Kalite aliye	Sifas mòn
Pake / Ka	272-BBGA
Pake aparèy founisè	272-BGA (27x27)
Nimewo pwodwi baz	TMS320

TMS320C6713BZDP225 Aplikasyon

Pwosesis odyo

TMS320C6713BZDP225 la se lajman ki itilize nan sistèm odyo akòz segondè li yo k ap flote-pwen pèfòmans ak kapasite pwosesis.Li se ideyal pou travay tankou egalizasyon, filtraj, anilasyon eko, efè son jenerasyon, ak kontwòl ranje dinamik nan melanje dijital, processeurs efè, ak Kovèti pou estidyo.Sipò li yo pou milti-chanèl pò seri (MCASP ak MCBSP) fè li pafè pou odyo opinyon/pwodiksyon operasyon, sistèm rekonesans vwa, enstriman mizik dijital, ak sistèm kalite ranfòsman son-wo.

Telekominikasyon

Nan jaden an nan telecom, sa a DSP jwe yon wòl nan manyen gwo vitès done sous dlo ak plan modulasyon konplèks.Yo itilize li nan pwosesis baseband nan estasyon baz selilè ak modèm.Kapasite processeur a nan jere algoritm avanse pou koreksyon erè, repwesyon eko, ak konpresyon done asire vwa serye ak transmisyon done nan tout rezo.Li sipòte tou trafik rezo mete ak travay pwosesis pake nan routeurs ak switch, kontribiye nan sistèm kominikasyon efikas ak entèlijan.

D 'medikal

TMS320C6713BZDP225 la itilize nan ekipman medikal tankou ultrason, CT, ak machin MRI.Li pèmèt pwosesis vit nan done imaj, fè fonksyon tankou rediksyon bri, amelyorasyon kwen, ak rekonstriksyon imaj nan tan.Avèk inite pwisan aritmetik li yo ak kapasite manyen memwa, sa a DSP amelyore klè imaj ak diminye reta dyagnostik.Reyaksyon li enpòtan pou aplikasyon pou kote siveyans pasyan oswa imaj-gide pwosedi yo se tan-sansib.

Otomatik endistriyèl

Nan anviwònman kontwòl endistriyèl, DSP sa a fè konfyans pou kontwòl motè egzak, robotic, ak siveyans.Li trete done Capteur soti nan motè ak actionneurs asire egzat kontwòl mouvman, ki se enpòtan pou machin CNC, liy asanble, ak robotic.Pwosesis vit siyal li yo pèmèt serye sistèm kontwòl fidbak, asire efikasite enèji ak sekirite operasyonèl.Se aparèy la tou yo itilize nan rezo Capteur entelijan fè analiz done lokal yo ak diminye chay la sou sistèm santralize.

Sistèm otomobil

Nan machin modèn, DSP sa a sipòte tou de aplikasyon pou enfotainment ak sekirite.Li okipe odyo ak videyo pwosesis done pou sistèm amizman machin, ki gen ladan anilasyon bri ak amelyorasyon son.Anplis, li trete done Capteur nan sistèm asistans chofè avanse (ADAS), ede ak deteksyon objè, avètisman depa liy, ak kontwòl adaptasyon.Fyab li yo ak vitès fè li apwopriye pou travay nan elektwonik otomobil.

Militè ak avyon

TMS320C6713BZDP225 yo itilize nan rada, sonar, ak sekirite sistèm kominikasyon nan aplikasyon pou defans.Li okipe deteksyon siyal, filtraj bri, ak analiz ond pou siveyans ak sistèm vize.Nan avyon, li sipòte satelit kominikasyon siyal dekodaj ak pwosesis telemetrik.Kapasite processeur a pou reziste mande charj done yo epi bay rezilta asire fyab li yo nan anviwònman rezistan ak gwo kalite bèl avantaj.

TMS320C6713BZDP225 Pati ki sanble

• TMS320C6713BGDP225

TMS320C6713BGDP225 la se yon Variant fèmen nan TMS320C6713BZDP225 la, pataje menm 225 MHz revèy la vitès ak 272-boul BGA pake.Distenksyon prensipal la bay manti nan anbalaj entèn oswa ti diferans manifakti (souvan ki gen rapò ak nòt tanperati oswa opsyon materyèl) ki ka afekte chèn ekipman pou oswa konfòmite regilasyon pou sèten anviwònman.Depi li ofri pèfòmans ki idantik ak konpatibilite PIN, li sèvi kòm yon ranplasman dirèk gout-an, fè li youn nan altènativ yo pi bon si BZDP225 a se disponib.

• TMS320C6713BZDP300

TMS320C6713BZDP300 a ranfòse pèfòmans ak yon vitès revèy pi vit nan 300 megaèrts pandan w ap kenbe menm pake a BGA ak kondisyon vòltaj.Sa a vitès ogmante pwosesis pèmèt pi vit ekzekisyon nan k ap flote-pwen algoritm, ki se ideyal pou aplikasyon pou ki mande pi wo debi tankou avanse pwosesis odyo oswa akizisyon done.Pou moun kap amelyore pèfòmans sistèm san yo pa refè pyès ki nan konpitè, sa a se yon ajou siperyè sou vèsyon an 225 MHz.

• TMS320C6713BGDP300

TMS320C6713BGDP300 a ofri menm pouvwa a 300 MHz pwosesis kòm BZDP300 a, men tankou BGDP225 a, li ka enkòpore diferans minè nan anbalaj entèn oswa materyèl asanble.Li rete PIN-konpatib ak fonksyonèl ki idantik nan pifò ka aplikasyon an.Sa fè li yon altènatif ekselan pèfòmans-wo, espesyalman pou anviwònman endistriyèl oswa reglemante kote eleman konpansasyon fleksibilite ak konfòmite ta ka nesesè.

TMS320C6713BZDP225 etap pwogramasyon

1. Mete kanpe anviwònman an devlopman

Pou kòmanse pwogramasyon TMS320C6713BZDP225, ou dwe enstale Kòd Composer Studio (CCS), Anviwònman Devlopman Entegre Integrated Ofisyèl Texas (IDE).Anviwònman sa a sipòte konpile, debogaj, ak jere pwojè DSP.Konekte twous lan starter DSP (DSK) oswa nenpòt ki tablo devlopman sipòte via USB oswa yon koòdone JTAG nan PC ou.Asire w ke tablo a byen mache ak ke chofè yo yo kòrèkteman enstale.Yon fwa CCS rekonèt koneksyon an kenkayri, w ap pare yo configured espas travay pwojè ou a.

2. Kreye ak configured yon nouvo pwojè

Lanse CCS ak kreye yon nouvo pwojè dedye a aparèy la TMS320C6713.Chwazi konfigirasyon ki apwopriye sib la, espesyalman chwazi C6713 DSP nwayo a.Apre sa, configured du a ak anviwònman linker, sa yo gen ladan yo defini seksyon memwa, ki espesifye gen ladan repèrtwar, ak ajiste drapo optimize.Si w ap itilize nenpòt ki bibliyotèk twazyèm-pati oswa TI a DSP/BIOS Kernel, sa a se tou etap la kote ou ajoute yo nan anviwònman an pwojè.

3. Devlope kòd aplikasyon ou an

Koulye a, li lè yo ekri aplikasyon aktyèl la.Kòd ka ekri nan C pou senplisite oswa nan asanble pou pèfòmans maksimòm.C6713 la sipòte ekzekisyon trè efikas nan algoritm DSP, ak TI ofri bibliyotèk optimize DSP (eg, DSPLIB, IMGLIB) pi vit devlopman.Asire w ke ou konsepsyon ak jesyon memwa nan tèt ou, lè l sèvi avèk RAM a entèn avèk efikasite pandan y ap òganize pi gwo done nan memwa ekstèn nan EMIF la.Pwosesis siyal souvan enplike nan ekzekisyon bouk vit, manyen tanpon, ak jesyon entèwonp, se konsa estrikti lojik ou kòmsadwa.

4. Bati ak debug aplikasyon an

Avèk kòd sous la pare, sèvi ak CCS yo bati pwojè a.Pwosesis la bati konpile kòd la ak lyen li yo pwodwi yon ègzèkutabl (.out) dosye.Chaje pwodiksyon sa a nan DSP a atravè CCS.Ou ka Lè sa a, kòmanse pwosesis la debogaj lè l sèvi avèk CCS zouti, mete breakpoints, gade varyab, enspekte anrejistre, ak etap nan enstriksyon yo.Etap sa a enpòtan pou kenbe pwoblèm lojik oswa distribisyon, espesyalman nan travay siyal pwosesis.

5. Tès ak optimize

Yon fwa pwogram ou an kouri san yo pa erè, fè tès fonksyonèl asire li konpòte li kòm gen entansyon nan ka itilize pratik.Sèvi ak profilaj CCS a ak zouti benchmarking ki mezire mesures pèfòmans tankou sik enstriksyon, itilizasyon memwa, ak reta nan pwosesis.Baze sou sa yo Sur, optimize kòd ou a pou vitès ekzekisyon ak efikasite resous.Teknik optimize komen yo enkli bouk deroule, minimize aksè memwa, ak exploiter achitekti a enstriksyon paralèl nan nwayo a DSP VLIW.

6. Deplwaye aplikasyon an

Apre tès ak optimize, prepare pwodiksyon final pwodiksyon-pare a.Si DSP a pral kouri poukont ou, ou pral bezwen pwogram aplikasyon an nan ki pa temèt memwa flash konsa ke li bòt otomatikman sou pouvwa-up.Etap sa a ka mande pou zouti tankou yon pwogramè flash oswa konfigirasyon charjeur.Finalman, dokimante pwosesis la konfigirasyon, kat jeyografik memwa, estrikti kòd sous, ak konpòtman sistèm sipòte devlopman nan lavni, dènye, oswa bezwen debogaj.

TMS320C6713BZDP225 avantaj

K ap flote-pwen presizyon

TMS320C6713BZDP225 la bay sipò natif natal pou operasyon k ap flote-pwen, ki kouche li apa de anpil DSP fiks-pwen.Kapasite sa a anpil senplifye devlopman nan algoritm konplèks matematik pa elimine bezwen an pou dekale manyèl ak fiks-pwen jesyon aritmetik.K ap flote-pwen presizyon se valab lè w ap travay ak lajè chenn dinamik oswa done sansib, asire rezilta yo tou de pi egzat ak pi fasil valide nan tès yo.

Achitekti efikas

Nan nwayo a nan TMS320C6713BZDP225 la bay manti yon mo enstriksyon trè long (VLIW) achitekti ki pèmèt processeur a egzekite jiska uit enstriksyon ansanm pou chak sik revèy.Sa a paralelis ranfòse debi anpil, fè chip la ki byen adapte pou aplikasyon pou kalkil-lou tankou FFTs, filtraj, oswa bouk kontwòl adaptasyon.Achitekti a fèt pou ogmante paralelis enstriksyon nivo efektivman, ede redwi latansi ak amelyore vitès ekzekisyon.

Gwo entegrasyon periferik

Se DSP a bati ak versatile I/O ak memwa kapasite entèfas, ki gen ladan milti-chanèl pò seri odyo (MCASP), milti-chanèl tampon pò seri (MCBSP), ak yon pwisan 32-ti jan koòdone memwa ekstèn (EMIF).Sa yo interfaces fè li fasil entegre ak divès kalite aparèy ekstèn tankou kodèk odyo, detèktè, konvètisè done, oswa ekstèn RAM/memwa flash.Periferik yo entegre diminye bezwen an pou lojik lakòl ekstèn oswa processeurs, ede rasyonalize konsepsyon sistèm ak pi ba depans devlopman.

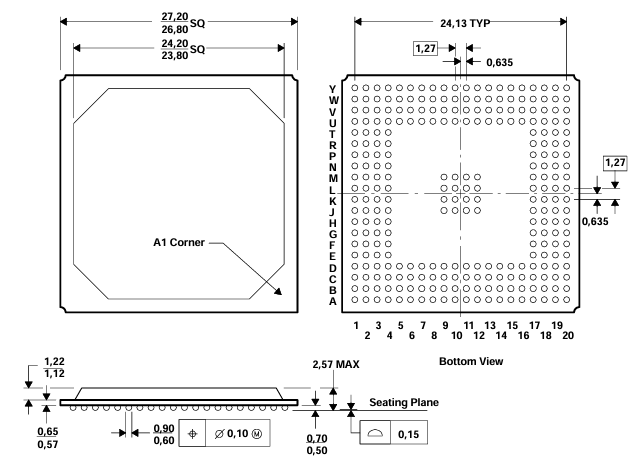

TMS320C6713BZDP225 Dimansyon anbalaj

• Kalite pake: Plastik boul gri etalaj (PBGA)

• Gwosè kò:

Nominal: 24.20 mm × 24.20 mm

Minimòm: 23.80 mm × 23.80 mm

Maksimòm: 24.20 mm × 24.20 mm (ekstèn kwen)

• Anplasman boul: 1.27 mm tipik

• Dyamèt boul: 0.90 mm (nominal), 0.60 mm (min)

• Wotè pake: 1.22 mm (max), 1.12 mm (min)

• Syèj avyon nan sant boul: 0.15 mm

• Etalaj boul: 20 × 20 griy ak kèk pozisyon ki manke (total 272 voye boul)

• Pake kòd deskripsyon: S-PBGA-N272

Pake deskripsyon

TMS320C6713BZDP225 manifakti

TMS320C6713BZDP225 la manifaktire pa Texas Enstriman (Ti), yon lidè globalman rekonèt nan endistri a semi -conducteurs.Biwo santral li nan Dallas, Texas, TI te bati yon repitasyon ki dire lontan pou inovasyon nan analòg ak entegre teknoloji pwosesis.Avèk deseni ekspètiz nan pwosesis siyal dijital, TI devlope platfòm la TMS320C6000 ™ DSP (anba ki te seri a C6713 te lanse) nan adrès bezwen informatique konplèks nan tout endistri yo.Kòm manifakti a, TI asire strik kontwòl kalite, dokiman vaste, ak kontinye sipò zouti lojisyèl nan ekosistèm li yo, ki gen ladan kòd konpozitè estidyo ak optimize bibliyotèk DSP.Anpil konfyans TI pa sèlman pou pyès ki nan konpitè pèfòmans-wo tankou TMS320C6713BZDP225 la, men tou pou disponiblite a ak disponiblite alontèm ki misyon-kritik ak aplikasyon endistriyèl demann.

Konklizyon

TMS320C6713BZDP225 la se yon DSP pwisan ki ka okipe travay lou tankou pwosesis son, siyal kominikasyon, imaj medikal, ak machin entelijan.Li travay vit, okipe nimewo avèk presizyon, ak konekte fasil ak memwa ak lòt aparèy.Li nan itilize nan anpil jaden tankou odyo, telecom, swen sante, faktori, machin, ak sistèm defans.Li te tou vini ak bon sipò, zouti pou devlopman, ak alontèm fyab.An jeneral, li se yon chwa entelijan ak serye pou pwojè konplèks ki bezwen fò pwosesis.
