XCS20-3TQ144I FPGA Gid: Karakteristik, aplikasyon, altènativ ak fich

Gid sa a se tout sou XCS20-3TQ144i a, yon kalite chip FPGA soti nan fanmi an Spartan/XL.Li eksplike ki sa chip la fè, ki jan li fonksyone, ak ki kote li ka itilize.Ou pral aprann sou kapasite lojik li yo, broch opinyon/pwodiksyon, nivo vòltaj, ak kijan li okipe tanperati diferan.Li te tou kouvri ki jan nan pwogram chip la etap-pa-etap, ki jan siyal deplase nan ak soti nan li, ki jan yo mete kanpe bato miltip ansanm, ak ki kalite pwojè sa a chip se bon pou.Atik la tou mete aksan sou dimansyon pake, manifakti background, ak modèl apwopriye altènatif pou bezwen konsepsyon diferan.

Katalòg

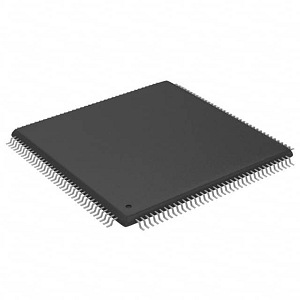

XCS20-3TQ144I Apèsi sou lekòl la

A XCS20-3TQ144I, bati delivre pri-efikas lojik pwogramasyon pou aplikasyon pou bezwen modere dansite lojik ak fleksib I/O kapasite.Li ofri apeprè 20,000 pòtay sistèm, bay ase resous lojik pou mete ann aplikasyon desen dijital.Opere nan 3.3V ak I/O konpatibilite pou 3.3V ak 2.5V sistèm, li sipòte yon "-3" klas vitès, regilye nèf semenn klas yon balans ant pèfòmans ak pouvwa itilize.Li se rated pou tanperati endistriyèl soti nan -40 ° C a +100 ° C, fè li apwopriye pou anviwònman piman bouk.Li trase sou achitekti a XC4000, ak sipò gaya pou nan-sistèm pwogramasyon ak sistèm vitès pi lwen pase 80 megaèrts, yon fwa ideyal pou pwosesis siyal, pwototip lojik, ak lojik kontwòl nan aparèy pri-sansib.Fanmi Spartan ak Spartan-XL la reprezante bonè jenerasyon Xilinx nan FPGA ki vize pou balanse pèfòmans ak aksesibilite.Bati sou XC4000 achitekti yo, yo delivre karakteristik lojik ideyal pou gwo volim, aplikasyon pou pri-sansib.

Si pwojè ou depann sou sa a aparèy Spartan serye, sekirite lòd esansyèl ou nan XCS20-3TQ144I jodi a asire disponiblite pandan y ap aksyon dènye.

XCS20-3TQ144I CAD Modèl

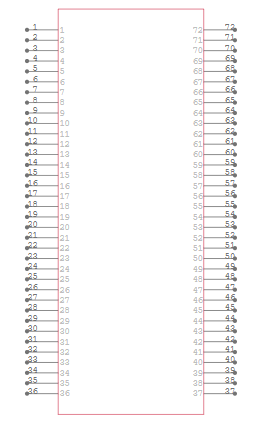

XCS20-3TQ144I senbòl

XCS20-3TQ144I anprint

XCS20-3TQ144I 3D modèl

XCS20-3TQ144I Karakteristik

Kapasite lojik: XCS20-3TQ144I a bay apeprè 20,000 pòtay sistèm, bay bon jan espas aplike konplèks sikwi lojik dijital.Kapasite sa a byen adapte pou aplikasyon pou lojik mitan-ranje, tankou machin eta a, contrôleur koòdone, ak modere travay pwosesis siyal san yo pa egzije gwo dansite resous FPGA.

Mwen/o broch: Avèk sipò pou jiska 113 opinyon/pwodiksyon broch, aparèy la pèmèt kominikasyon fleksib ak eleman ekstèn.Liy sa yo I/O ka configuré pou estanda divès kalite, sa ki pèmèt koòdone FPGA a ak detèktè, modil memwa, otobis kominikasyon, ak lòt sistèm periferik avèk fasilite.

Vòltaj opere: Aparèy la opere sou yon ekipman pou nwayo 3.3V ak se konpatib ak tou de 3.3V ak 2.5V I/O estanda.Fleksibilite sa a vòltaj asire entegrasyon pi fasil ak sistèm melanje-vòltaj ak minimize bezwen an pou plis konpozan nivo-chanjman nan konsepsyon an.

Vitès: "-3" klas la vitès idantifye aparèy la nan distribisyon entèn yo ak karakteristik reta pwopagasyon.Klasifikasyon sa a ede estimasyon frekans opere maksimòm ak kontrent distribisyon, espesyalman pou desen synchronous oswa aplikasyon ki mande pèfòmans distribisyon serye.

Range Tanperati: Rated pou yon seri tanperati endistriyèl nan -40 ° C a +100 ° C, XCS20-3TQ144i a se bati pou operasyon serye nan anviwònman mande.Li apwopriye pou itilize nan aplikasyon pou rezistan tankou automatisation endistriyèl, sistèm deyò, ak otomobil elektwonik kote lajè tolerans tèmik obligatwa.

Konfigirasyon : Sa a FPGA sipòte nan-sistèm pwogramasyon, sa ki pèmèt yo mete ajou ak modifye konsepsyon an menm apre yo fin chip la monte sou PCB la.Kapasite sa a se itil pandan pwototip ak amelyorasyon jaden, kòm li amelyore fleksibilite ak diminye sik devlopman.

Konfòmite: XCS20-3TQ144I a se pa ROHS konfòme, sa vle di li ka gen ladan plon oswa lòt sibstans ki sou restriksyon.Pandan ke apwopriye pou anpil sistèm endistriyèl ak eritaj, limit sa a ka afekte kalifikasyon li pou itilize nan nouvo pwodwi ki lye ak estanda anviwònman ak sekirite aktyèl yo.

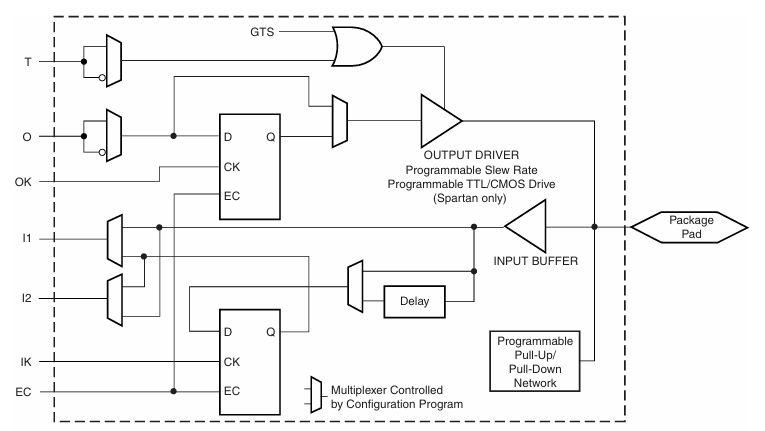

Senplifye Spartan/XL Dyagram blòk IOB

Dyagram sa a montre kouman blòk I/O (IOB) nan Spartan/XL FPGA tankou XCS20-3TQ144I manch siyal yo pral nan ak soti nan chip la.Li jere tou de opinyon ak pwodiksyon fonksyon lè l sèvi avèk lojik configurable.Pou pwodiksyon, siyal la ale nan yon multiplexeur epi yo ka estoke nan yon baskile-flop anvan yo te voye soti.Chemen an pwodiksyon gen ladan kontwòl pou twa-eta tanpon (t), si ou vle clocking (OK), ak karakteristik pwogramasyon tankou to touye ak nivo vòltaj (TTL/CMOS).Chofè a pwodiksyon voye siyal final la nan PIN ekstèn chip la (pad pake).Pou opinyon, se siyal la soti nan PIN la ekstèn premye tampon, epi li ka ale nan yon reta si sa nesesè.Li Lè sa a, pase nan yon lòt baskile-flop, kote li ka fèmen ak yon siyal revèy.Chemen an opinyon gen ladan yon pwogramasyon rale-up oswa rale-desann yo anpeche valè k ap flote.An jeneral, IOB a pèmèt ou kontwole ki jan siyal antre nan ak sòti FPGA a ak distribisyon fleksib, nivo vòltaj, ak konpòtman lojik, ede XCS20-3TQ144I a adapte yo ak anpil desen sikwi diferan.

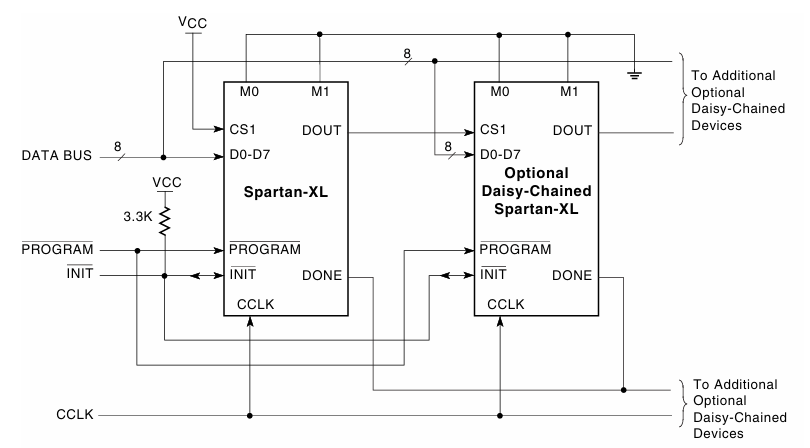

Spartan/XL Express Mode Awondisman Dyagram

Dyagram sa a montre ki jan Spartan-XL FPGAs, tankou XCS20-3TQ144I a, yo pwograme lè l sèvi avèk eksprime mòd ak yon otobis done 8-ti jan.Chip nan premye vin done ki sòti nan sistèm lan nan broch D0 -D7.Yon rezistans 3.3kΩ rale liy lan init segondè sof si gen yon pwoblèm pandan konfigirasyon.Siyal yo kontwòl prensipal (pwogram, init, fè, ak CCLK) yo pataje atravè tout FPGAs.Lè pwogram ale ba, tout bato pare pou konfigirasyon.Done a ap koule soti nan dout nan premye chip nan pwochen chip a D0-D7, sa ki pèmèt Daisy-chenn nan aparèy miltip.Siyal la revèy CCLK kenbe tout bagay nan senk.Konfigirasyon sa a itil lè plizyè FPGAs bezwen pwograme ansanm byen vit ak nan bon lòd.

XCS20-3TQ144I Espesifikasyon

Lèt	Paramèt
Fabrikan	Am/xilinx
Seri	Spartan®
Anbalaj	Plato
Estati pati	Demode
Kantite laboratwa/CLBS	400
Kantite eleman lojik/selil	950
Total Bits Ram	12800
Kantite I/O	113
Kantite pòtay	20000
Vòltaj - Pwovizyon pou	4.5V ~ 5.5V
Kalite aliye	Sifas mòn
Tanperati opere	-40 ° C ~ 100 ° C (TJ)
Pake / Ka	144-LQFP
Pake aparèy founisè	144-TQFP (20x20)
Nimewo pwodwi baz	XCS20

XCS20-3TQ144I Aplikasyon

Pwosesis siyal dijital (DSP)

XCS20-3TQ144I a se kapab nan manyen kalkil done, fè li apwopriye pou travay DSP tankou filtraj, amelyorasyon odyo, ak pwosesis kouran videyo.Twal FPGA li yo pèmèt kreyasyon an nan tuyaux lojik koutim ki avèk efikasite okipe kantite travay aritmetik-lou, ki se komen nan batman son, rediksyon bri, ak sistèm anilasyon eko.Ou ka tayè pwosesis blòk dirèkteman nan pyès ki nan konpitè, asire pi ba latansi ak pi bon pèfòmans pase lè l sèvi avèk mikrokontroleur tradisyonèl oswa jeneral-bi processeurs.

Sistèm kominikasyon

Nan tribin kominikasyon, sa a FPGA sipòte aplikasyon an nan pwotokòl divès kalite yo itilize nan transfè done, batman, ak deteksyon erè/koreksyon.Kit nan sistèm branche tankou Ethernet oswa nan modil transmisyon san fil, XCS20-3TQ144I a bay enfrastrikti lojik serye pou distribisyon-kritik ak pwotokòl-sansib fonksyon.Configurable I/O broch li yo ak repons lojik determinist fè li ideyal pou manyen lanmen, ankadre, pake routage, ak kontwòl siyal dekodaj nan kenkayri kominikasyon koutim.

Sistèm kontwòl ak automatisation endistriyèl

Nan faktori automatisation, robotic, oswa aplikasyon pou kontwòl motè, XCS20-3TQ144I a ofri distribisyon gaya ak kapasite pwosesis pou jere entrain Capteur ak rezilta actionneur.Ou ka konsepsyon pasan kontwòl egzak ki asire senkronize mouvman ak repons fidbak rapid, gwo nan machin CNC, transporteur, ak sistèm PLC.Ranje tanperati endistriyèl aparèy la plis asire durability li yo ak pèfòmans nan anviwònman piman bouk operasyonèl.

Sistèm akizisyon done

Kapasite pwosesis paralèl FPGA a fè li efikas nan kolekte ak manyen komèsan gwo nan done ki sòti nan analòg-a-dijital convertisseurs (ADCs), detèktè, oswa lòt aparèy mezi.Sa a se valab nan instrumentation syantifik ak siveyans anviwònman kote done yo dwe trete ak analize sou-sou sit anvan yo te louvri sesyon oswa transmèt.Kapasite nan Customize lojik pèmèt filtraj, konpresyon, ak fòma nan sous dlo Capteur.

Imaj ak pwosesis videyo

Nan aplikasyon imaj-santre tankou siveyans, D 'medikal, ak vizyon machin, XCS20-3TQ144I a ka travay sou done vizyèl.Li sipòte deteksyon kwen, swiv objè, oswa fonksyon manipilasyon pixel dirèkteman nan pyès ki nan konpitè.Sa a retire pwosesis la pwosesis ki jeneral-bi figi CPUs nan wo-ankadreman-pousantaj travay ak pèmèt pi bon pèfòmans nan aplikasyon pou ki mande tan reyaksyon vit, tankou sistèm enspeksyon otomatik.

Ekipman Rezo

Itilize nan routeurs, switch, ak contrôleur koòdone rezo, FPGA a ka jere pake oblije chanje, tradiksyon pwotokòl, ak jesyon tanpon.Ou ka debake fonksyon espesifik tankou enspeksyon header oswa checksum validation nan FPGA a, optimize sistèm lan pou pi ba latansi ak pi wo debi.Li lajè I/O konpatibilite ak lojik pwogramasyon tou fè li fasil pon ant estanda kominikasyon diferan.

Elektwonik otomobil

Aparèy sa a adapte byen nan sistèm machin tankou infotainment, enstrimantasyon tablodbò, ak avanse chofè-sistèm asistans (ADAS).Kapasite li nan kenbe tèt avè tanperati endistriyèl asire estabilite nan anviwònman machin.Travay tankou pwosesis siyal pou entrain kamera, entegrasyon done ki sòti nan plizyè subsistèm machin, oswa kontwole otobis kominikasyon nan-machin ka tout dwe Customized nan sa a FPGA.

Aerospace ak defans

Nan defans ak avionik, kote fyab ak konpòtman determinist yo enpòtan, yo itilize XCS20-3TQ144i a pou pwosesis siyal rada, kominikasyon chiffres, ak manyen telemetrik.Konfigirasyon ki pa temèt li yo ak tolerans radyasyon (nan yon sèten mezi akòz achitekti ki pi senp li yo) fè li apwopriye pou sistèm vòl ak operasyon misyon-kritik.

Tès ak ekipman mezi

Osiloskop, analizeur lojik, ak dèlko siyal benefisye de pèfòmans lan ak nati rkonfigurab nan sa a FPGA.Li pèmèt yo bati tribin tès fleksib kote fonksyon tankou deklanche, jenerasyon ond, oswa analiz siyal ka ajiste pòs-pwodiksyon pa reprogramasyon lojik la, amelyore adaptabilite ak pwolonje validite pwodwi.

XCS20-3TQ144I pati ki sanble

• XCS20-4TQ144C

XCS20-4TQ144C a se yon altènatif PIN-konpatib nan XCS20-3TQ144I a, loje nan menm 144-PIN TQFP pake a ak ofri menm 113 I/O broch yo ak 20,000 pòtay sistèm.Diferans lan kle manti nan klas vitès li yo, kote "-4" deziyasyon an endike yon ti kras pi ba pèfòmans konpare ak "-3" vèsyon an.Li opere nan yon seri tanperati komèsyal (0 ° C a +85 ° C), fè li yon ranplasan pou aplikasyon pou pa egzije endistriyèl-klas tolerans anviwònman an.Pou desen eritaj ki priyorite konpatibilite pake sou pèfòmans maksimòm, aparèy sa a ofri yon san pwoblèm gout-an ranplasman.

• XCS20-4PQ208C

Sa a Variant vini nan yon pi gwo 208-PIN PQFP pake ak sipòte 160 I/O broch, plis pase 113 la nan XCS20-3TQ144I la.Li konsève kapasite nan lojik menm ak klas vitès (-4), ofri kapasite idantik pwosesis.Li pwolonje konte I/O fè li ideyal pou desen mande plis koneksyon ekstèn, tankou kontwòl koòdone konplèks oswa pwosesis paralèl nan entrain done.Li se yon altènatif apwopriye lè ou bezwen echèl moute I/O san yo pa chanje aplikasyon an lojik debaz.

• XCS20-4VQ100C

XCS20-4VQ100C a se yon opsyon kontra enfòmèl ant nan yon pake VQFP 100-PIN ak 77 I/O broch, kenbe menm 20,000 pòtay yo sistèm ak -4 klas vitès.Menm si li gen mwens broch, anprint ki pi piti li yo se ideyal pou espas-contrained desen kote tablo byen imobilye limite.Sa fè li pi bon altènatif pou moun kap miniaturize pyès ki nan konpitè yo pandan y ap konsève fonksyonalite Nwayo FPGA, espesyalman nan sistèm entegre oswa aplikasyon pou pòtab.

XCS20-3TQ144I etap pwogramasyon

1. Design antre

Pwogramasyon kòmanse pa kreye konsepsyon sikwi dijital ou lè l sèvi avèk yon langaj deskripsyon pyès ki nan konpitè (HDL) tankou VHDL oswa Verilog.Etap sa a fèt nan Suite Software Webpack Xilinx ISE, ki bay yon anviwònman devlopman entegre pou ekri ak jere kòd FPGA ou.Pandan etap sa a, ou defini konpòtman an nan fonksyon lojik ou, anrejistre, machin eta a, ak interfaces dapre kondisyon aplikasyon ou an.

2. sentèz ak aplikasyon

Yon fwa yo ekri kòd HDL la, li dwe sentetiz.Pwosesis sa a tradui kòd wo-nivo ou nan yon netlist pòtay-nivo ki matche ak blòk yo lojik entèn nan XCS20-3TQ144I la.Apre sentèz, faz aplikasyon an kat netlist la sou resous fizik yo nan FPGA la.Li asiyen eleman lojik, wout konekte, ak asire kontrent distribisyon yo satisfè.Sa a se kote ISE optimize konsepsyon ou pou zòn, vitès, oswa pouvwa depann sou ou chwazi anviwònman.

3. Jenerasyon Bitstream

Apre aplikasyon an, se konsepsyon an konvèti nan yon dosye konfigirasyon li te ye tankou yon Bitstream (.bit).Dosye sa a gen tout enfòmasyon ki nesesè nan pwogram FPGA a, ki gen ladan Layout nan blòk lojik, routage, ak Bits konfigirasyon.Etap sa a enpòtan paske Bitstream la aji kòm pon an ant konsepsyon lojisyèl ou ak konfigirasyon pyès ki nan konpitè.

4. Pwogramasyon FPGA la

Pou chaje Bitstream la nan FPGA a, ou pral sèvi ak zouti nan lojisyèl enpak ki enkli nan ISE.Kòmanse pa konekte XCS20-3TQ144I a nan òdinatè w lan atravè yon pwogramè JTAG konpatib tankou platfòm la Xilinx kab USB.Lanse enpak, epi li pral detekte aparèy la FPGA lè l sèvi avèk fwontyè-eskanè.Lè sa a, bay dosye pwodwi ou .bit nan aparèy la detekte epi kòmanse pwosesis la pwogramasyon.Zouti a transfere Bitstream a nan aparèy la, konfigirasyon lojik entèn li yo.

5. Verifikasyon

Yon fwa pwogramasyon an konplè, verifye ke FPGA a konpòte li jan li te gen entansyon.Sa a ka fè nan tès fonksyonèl sou yon tablo devlopman oswa testbench, oswa pa kouri yon simulation nan ISE lè l sèvi avèk rezilta ond.Si pwodiksyon an pa satisfè atant, retounen nan antre nan konsepsyon oswa etap sentèz rézoudr ak revize lojik ou.

Xcs20-3tq144i dimansyon anbalaj

• Kalite pake: 144-TQFP (mens kwadwilatè plat pake)

• Gwosè kò: 20 mm × 20 mm

• Anplasman (Espas plon): 0.5 mm

• Kalite aliye: Sifas mòn

• Pake/Ka: 144-LQFP (ba-pwofil kwadwilatè plat pake)

XCS20-3TQ144I manifakti

XCS20-3TQ144i a te orijinèlman manifaktire pa Xilinx, yon konpayi dirijan nan jaden an nan aparèy lojik pwogramasyon li te ye pou pyonye teknoloji FPGA.Apre akizisyon Xilinx a pa Avanse aparèy mikwo (AMD ) Nan 2020, tout pwodwi Xilinx FPGA, ki gen ladan XCS20-3TQ144I a, yo kounye a se commercialisés ak sipòte anba mak la AMD.AMD kontinye ap defann eritaj Xilinx nan inovasyon pa ofri sipò konsepsyon gaya, alontèm jesyon lifecycle, ak entegrasyon nan yon dosye pi laj nan solisyon informatique adaptasyon.Kòm manifakti ofisyèl la, AMD asire aksè a dokiman, zouti lojisyèl, ak resous ki nesesè pou lè l sèvi avèk eritaj ak aktyèl fanmi FPGA.

Konklizyon

XCS20-3TQ144I a se yon chip serye ak fleksib ki travay byen nan anpil pwojè elektwonik, sitou sa ki bezwen lojik mwayen ak kontwòl I/O fò.Li ka okipe anviwònman difisil, sipòte nan-sistèm pwogramasyon, ak travay byen pou bagay sa yo tankou pwosesis siyal, machin endistriyèl, sistèm kominikasyon, ak plis ankò.Ou ka chwazi tou vèsyon menm jan an nan chip a ak plis oswa mwens broch depann sou bezwen konsepsyon ou.Pwogramasyon li se senp lè l sèvi avèk zouti xilinx.Menm si li nan soti nan yon fanmi ki pi gran FPGA, li la toujou itil jodi a ak se konplètman sipòte pa AMD, konpayi an ki kounye a jere tout bato Xilinx.
