Poukisa chwazi MAX250CSD pou pwojè kominikasyon seri

MAX250CSD a ba ou yon fason senp pou konekte sikui lojik modèn ak pò seri RS-232 klasik yo.Avèk chofè ak reseptè entegre, li okipe tou de transmèt ak resevwa chemen nan yon sèl ti pake.Ou ka kouri li nan yon sèl rezèv 5V, e li menm kreye nivo vòltaj RS-232 ki nesesè yo andedan.Sa vle di mwens pati ekstèn ak yon layout pi fasil.Si w ap konekte yon tablo kontwòl nan yon PC oswa ajoute yon pò seri nan sistèm ou an, chip sa a kenbe bagay sa yo pwòp ak serye.Konsepsyon plen duplex li pèmèt ou voye ak resevwa done an menm tan an san yo pa chanje siplemantè.Nan gid sa a, ou pral eksplore karakteristik li yo, detay PIN, estrikti entèn, ak aplikasyon komen.

Katalòg

MAX250CSD Apèsi sou lekòl la

La MAX250CSD se yon transceiver RS 232 duplex ki fèt pou konekte nivo lojik CMOS ak TTL nan pò kominikasyon seri estanda.Li entegre de chofè liy ak de reseptè liy nan yon pake SOIC 14 broch, sipòte echanj done bidireksyon atravè yon sèl rezèv 5 volts.Yon ponp chaj entèn jenere vòltaj pwodiksyon pozitif ak negatif ki nesesè pou siyal RS 232 san yo pa bezwen ray pouvwa doub.Aparèy la apwopriye pou sistèm entegre, kontwòl endistriyèl, ak ekipman seri eritaj ki mande pou konvèsyon pò serye.Ap chache pou MAX250CSD?Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

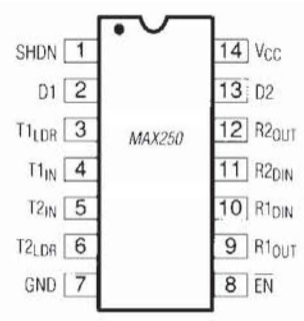

MAX250CSD Pinout Detay

Deskripsyon PIN MAX250CSD

Nimewo PIN	Non PIN	Deskripsyon
1	SHDN	Antre fèmen, kontwòl lojik pou enfim aparèy la epi redwi konsomasyon pouvwa
2	D1	Chofè 1 pwodiksyon, pwodiksyon nivo RS-232
3	T1LDR	Transmetè 1 chaj chofè kontwòl
4	T1IN	Transmetè 1 D ', TTL / CMOS D 'lojik
5	T2IN	Transmetè 2 D ', TTL / CMOS D 'lojik
6	T2LDR	Transmetè 2 chaj chofè kontwòl
7	GND	Referans tè
8	EN	Pèmèt opinyon, pèmèt operasyon aparèy nòmal
9	R1OUT	Reseptè 1 pwodiksyon, pwodiksyon lojik TTL / CMOS
10	R1DIN	Reseptè 1 opinyon, RS-232 nivo opinyon
11	R2DIN	Reseptè 2 D ', D' nivo RS-232
12	R2OUT	Reseptè 2 pwodiksyon, pwodiksyon lojik TTL / CMOS
13	D2	Chofè 2 pwodiksyon, pwodiksyon nivo RS-232
14	VCC	Pozitif vòltaj ekipman pou, 4.5V pou 5.5V

MAX250CSD CAD Modèl

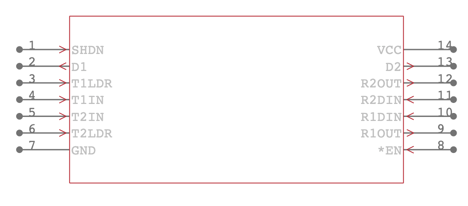

MAX250CSD senbòl

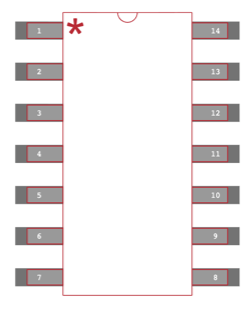

MAX250CSD anprint

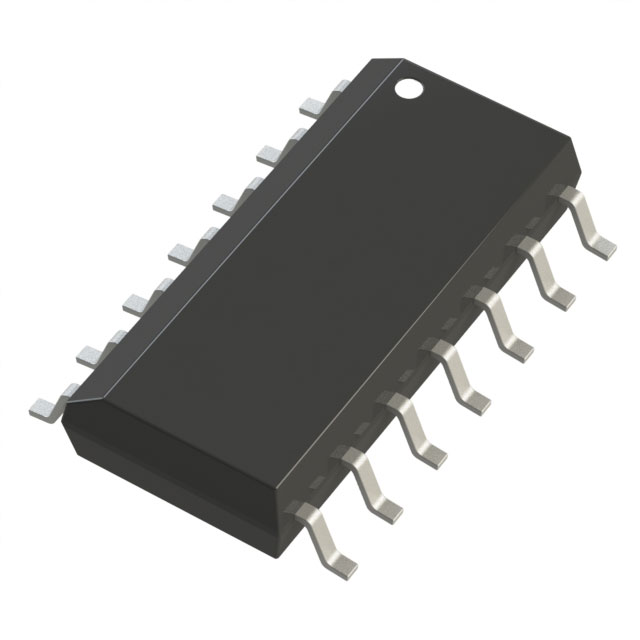

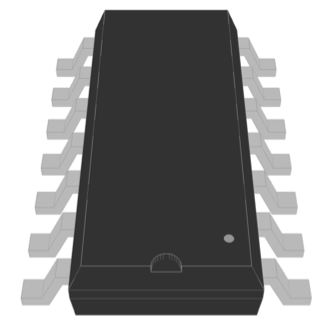

MAX250CSD 3D Modèl

Karakteristik nan MAX250CSD

Sipò kominikasyon RS 232

MAX250CSD a fèt pou satisfè espesifikasyon elektrik estanda RS 232 pou echanj done seri.Li konvèti siyal ki ba CMOS ak TTL lojik nan nivo vòltaj RS 232 pou transmisyon, epi konvèti siyal RS 232 ki fèk ap rantre tounen nan rezilta nivo lojik.Sa a pèmèt koneksyon dirèk ant sikui dijital ak pò seri tradisyonèl san yo pa konpozan deplasman nivo ekstèn.Aparèy la sipòte kominikasyon serye atravè pousantaj done seri tipik yo itilize nan sistèm entegre ak kontwòl.

Kominikasyon Doub Chèn

MAX250CSD a entegre de chofè liy ak de reseptè liy nan yon pake sèl.Konfigirasyon 2 pa 2 sa a pèmèt de chemen endepandan transmèt ak resevwa, sipòte transfè done duplex konplè.Chak chofè ak reseptè opere kòm yon pè matche, sa ki pèmèt similtane voye ak resevwa done ant aparèy konekte.Estrikti sa a diminye bezwen pou konpozan koòdone separe epi senplifye Layout tablo a.

Transmisyon Done Duplex konplè

Aparèy la sipòte kominikasyon plen duplex, ki pèmèt done yo dwe transmèt ak resevwa an menm tan an.Mòd sa a amelyore efikasite kominikasyon nan sistèm ki egzije kontinyèl de fason done koule.Li elimine nesesite pou altène ant transmèt ak resevwa eta, ki ede kenbe kominikasyon seri ki estab ak san enteripsyon.

Single 5 V Pwovizyon Operasyon

MAX250CSD a opere nan yon sèl vòltaj ekipman pou ant 4.5 vòlt ak 5.5 vòlt.Yon ponp chaj entèn jenere nivo vòltaj pozitif ak negatif ki nesesè pou siyal RS 232.Sa a retire nesesite pou ekipman pou doub pouvwa ak diminye konte eleman ekstèn.Kondisyon pou pouvwa senplifye a sipòte konsepsyon sikwi kontra enfòmèl ant ak senp.

Isterèz reseptè pou tolerans bri

Chak reseptè gen ladan apeprè 600 milivolt isterèz opinyon.Karakteristik sa a amelyore rezistans nan bri ak tranzisyon siyal dousman sou liy antre RS 232 yo.Li ede anpeche fo switch ak nivo pwodiksyon enstab nan anviwònman kote entèferans elektrik ka prezan.Kòm yon rezilta, pwodiksyon lojik rete estab pandan kondisyon nòmal operasyon yo.

14 PIN SOIC Sifas Mount Package

MAX250CSD a loje nan yon pake sifas mòn SOIC 14 broch.Fòma kontra enfòmèl ant sa a sipòte itilizasyon efikas nan espas tablo sikwi enprime epi li apwopriye pou pwosesis asanble otomatik yo.Konsepsyon pake a pèmèt koneksyon soude serye ak plasman mekanik ki konsistan nan plan estanda mòn sifas yo.

Operasyon Komèsyal Tanperati Range

Se aparèy la espesifye pou operasyon soti nan 0 degre Sèlsiyis ak 70 degre Sèlsiyis.Ranje tanperati sa a sipòte itilizasyon nan ekipman elektwonik komèsyal ak andedan kay la.Li kenbe pèfòmans ki estab nan seri sa a lè yo opere nan kondisyon ekipman ak chaj rekòmande.

CMOS ak TTL lojik konpatibilite

MAX250CSD la konpatib ak nivo lojik estanda CMOS ak TTL.Li ka koòdone dirèkteman ak mikrokontwolè, processeur dijital, ak lòt sistèm ki baze sou lojik san kondisyone siyal adisyonèl.Konpatibilite sa a senplifye entegrasyon nan yon pakèt konsepsyon dijital ki mande pou kominikasyon RS 232.

MAX250CSD Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	Maxim Integrated
Voltage - Pwovizyon pou	4.5V ~ 5.5V
Kalite	Transceiver
Pake Aparèy Founisè	14-SOIC
Isterèz reseptè	600 mV
Pwotokòl	RS232
Pake / Ka	14-SOIC (0.154', 3.90mm Lajè)
Pake	Tib
Tanperati Fonksyònman	0°C ~ 70°C
Kantite Chofè/Reseptè yo	2/2
Kalite aliye	Sifas mòn
Duplex	Plen
Nimewo pwodwi de baz	MAX250
Estati RoHS	RoHS ki pa konfòme
Nivo sansiblite imidite (MSL)	1 (san limit)
Estati REACH	REACH San afekte
ECCN	EAR99
HTSUS	8542.39.0001

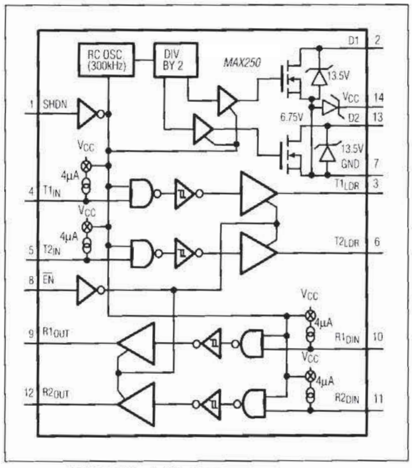

Dyagram blòk MAX250CSD

Achitekti entèn ranje alantou yon konfigirasyon doub transmetè ak reseptè doub mache ak yon sèl ekipman 5 V.Yon osilator RC sou chip 300 kHz nouri yon divize pa de etap ki kondwi yon ponp chaj, jenere nivo vòltaj pozitif ak negatif ki nesesè pou siyal RS-232.De chemen transmetè aksepte antre TTL oswa CMOS nan T1IN ak T2IN, pase nan kontwòl lojik ak etap chofè yo, epi delivre pwodiksyon RS-232 nan D1 ak D2 ak broch kontwòl chofè chaj ki asosye.De chanèl reseptè aksepte antre RS-232 nan R1DIN ak R2DIN, trete yo atravè etap konparatè ak kouran patipri defini, epi bay rezilta nan nivo lojik nan R1OUT ak R2OUT.Antre kontwòl ki gen ladan SHDN ak EN jere operasyon osilateur ak kanal pèmèt fonksyon, pandan y ap VCC ak GND defini ekipman pou aparèy la ak nœuds referans.

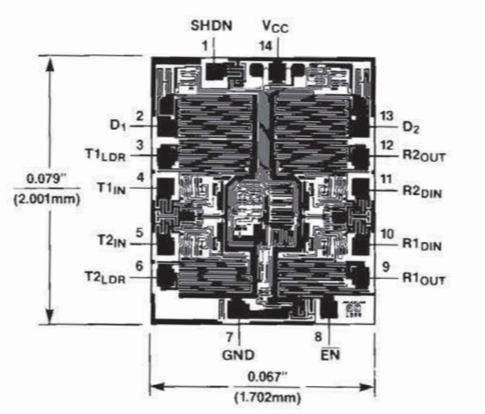

Chip Topografi nan MAX250CSD

Layout mouri nan MAX250CSD a ki montre rejyon sikwi entèn yo ak plasman pad kosyon ki koresponn ak 14 broch ekstèn yo.Kousinen periferik yo make SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN, ak GND, matche pinout pake a.Kat gwo rejyon simetrik okipe zòn santral la, ki asosye ak doub transmetè a ak chanèl reseptè doub, pandan y ap pi piti kontwòl ak sikwi patipri distribye ant yo.Mezire dimansyon mouri yo se apeprè 0.079 pous pa 0.067 pous, ki endike gwosè Silisyòm fizik la nan pake a.Aranjman an reflete separasyon ant seksyon chofè vòltaj segondè ak pi ba lojik vòltaj ak blòk kontwòl.

Aplikasyon pou MAX250CSD

PC Serial Port kominikasyon entèfas

Yo itilize MAX250CSD pou konekte ankadreman entegre ak subsystems dijital nan pò seri PC estanda.Li konvèti siyal lojik 5 volt nan nivo vòltaj RS 232 ke konektè seri Desktop ak laptop mande.Sa a pèmèt mizajou firmwèr, paramèt konfigirasyon, ak done dyagnostik yo dwe echanje atravè yon lyen seri dirèk.Estrikti duplex konplè li yo sipòte similtane transmèt ak resevwa chemen, ki kenbe kominikasyon ki estab pandan transfè done kontinyèl.

Ekipman Endistriyèl ak Koneksyon RS 232

Anpil machin endistriyèl gen ladan pò RS 232 pou konfigirasyon, kalibrasyon, ak travay siveyans.MAX250CSD a bay tradiksyon siyal ant lojik kontwòl entèn ak konektè seri ekstèn.Li sipòte kominikasyon serye de fason pou voye kòmandman ak resevwa enfòmasyon sou sitiyasyon.Avèk yon sèl rezèv 5 volts ak jenerasyon vòltaj entèn, li adapte fasilman nan tablo kontwòl kontra enfòmèl ant yo itilize nan faktori ak ekipman pwosesis.

Point Of Sale Systems

Tèminal pwen lavant yo souvan kominike avèk enprimant, eskanè, ak tiwa lajan kach atravè koneksyon seri.MAX250CSD a pèmèt inite pwosesis prensipal la koòdone dirèkteman ak periferik ki baze sou RS 232 sa yo.Konfigirasyon doub chofè ak reseptè li yo pèmèt done tranzaksyon yo dwe transmèt pandan y ap resevwa rekonesans an menm tan an.Sa a sipòte koule done lis pandan pwosesis peman ak enprime resi.

Tèminal kominikasyon done yo

Nan tèminal done ki konte sou lyen seri, MAX250CSD jere konvèsyon ant siyal dijital entèn yo ak liy ekstèn RS 232.Li kenbe nivo vòltaj apwopriye sou tou de transmèt ak resevwa chemen, sa ki pèmèt done estriktire yo deplase ant aparèy san dezakò siyal.Sa fè li apwopriye pou tèminal yo itilize nan sistèm idantifikasyon, inite kontwòl aksè, ak ekipman koleksyon done jaden.

Sistèm entegre ki mande Legacy RS 232 entèfas

Gen kèk konsepsyon entegre ki kontinye gen ladan pò RS 232 pou konpatibilite ak enfrastrikti ki egziste deja.MAX250CSD a pèmèt sikwi lojik CMOS ak TTL modèn yo konekte dirèkteman nan entèfas eritaj sa yo.Li sipòte pò konfigirasyon, koneksyon sèvis, ak kominikasyon ak pi gran ekipman pandan y ap opere nan yon sèl rezèv reglemante.Apwòch sa a prezève konpatibilite bak san yo pa ajoute sikwi ekstèn konplèks.

Ekipman telekominikasyon ak pò seri estanda

Aparèy telekominikasyon yo souvan itilize pò seri pou dyagnostik ak kontwòl sistèm.MAX250CSD a bay tradiksyon nivo vòltaj ki nesesè ant sikui lojik entèn yo ak konektè RS 232 ekstèn.Li sipòte kominikasyon fiks bidireksyon pou echanj kòmand ak rapò estati.Pake kontra enfòmèl ant sifas mòn li yo pèmèt entegrasyon nan tablo kominikasyon kote espas ak efikasite layout yo kontwole.

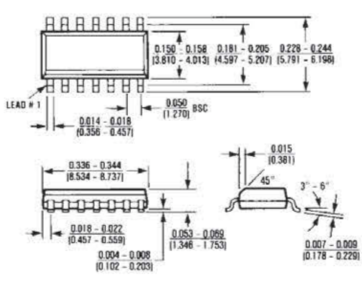

Deskripsyon dimansyon nan MAX250CSD

Desen mekanik ki defini ti pake deskripsyon 14 plon yo itilize pou MAX250CSD la.Dyagram nan bay opinyon anlè, bò, ak fen ak tolerans dimansyon an pous ak milimèt, ki gen ladan longè kò an jeneral, lajè kò, anplasman plon nan 0.050 pous BSC, ak lajè plon ak epesè epesè.Yo espesifye wotè avyon syèj, dimansyon distans, ak ang koube plon pou sipòte konsepsyon anprint PCB ak asanble.Yo make idantifikasyon plon 1 pou asire bon oryantasyon pandan plasman an.Karakteristik tèmik yo ki nan lis ak θJA nan 115 degre C pou chak watt ak θJC nan 60 degre C pou chak watt, ki endike junction nan anbyen ak junction nan ka rezistans tèmik pou analiz tèmik.

MAX250CSD Avantaj ak Dezavantaj

Avantaj

• Entegre de chofè ak de reseptè nan yon sèl pake, diminye eleman ekstèn

• Sipòte kominikasyon plen duplex pou similtane transmèt ak resevwa operasyon

• Gen ladann 600 mV reseptè hystérésis pou amelyore tolerans bri

• Opere nan yon sèl ekipman 5 V, senplifye kondisyon pouvwa

• Disponib nan yon pake SOIC kontra enfòmèl ant 14 broch pou konsepsyon espas efikas

• Byen adapte pou sistèm ki konte sou estanda seri RS 232 etabli yo

Dezavantaj

• Limite nan pwotokòl kominikasyon RS 232

• Espesifye pou operasyon sèlman nan ranje tanperati 0 C a 70 C

• Egzije yon ekipman 5 V, ki pa dirèkteman konpatib ak sistèm lojik 3.3 V

• Pa aliyen ak pi nouvo estanda koòdone seri vòltaj ki ba

• Pa konfòme ak restriksyon materyèl RoHS

MAX250CSD Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
MAX250CSD+G55	Analog Devices Inc./Maxim Integrated	Doub transceiver RS-232 opere nan yon sèl ekipman 5 V.Bay de chofè ak de récepteurs ak hystérésis entegre pou amelyore iminite bri ak kominikasyon ki estab plen-duplex.	Itilize nan sistèm entegre, contrôleur endistriyèl, ak koòdone kominikasyon seri ki mande koneksyon serye RS-232.
MAX250CSD+	Analog Devices Inc./Maxim Integrated	Transceiver RS-232 ak ponp chaj entegre, sipòte ranje ekipman pou 4.5 V a 5.5 V.Ki fèt pou operasyon full-duplex ak entegrite siyal amelyore.	Apwopriye pou modil kominikasyon, koòdone mikrokontroleur, ak aplikasyon pò seri eritaj.
MAX250CSD+T	Analog Devices Inc./Maxim Integrated	Doub chofè/reseptè RS-232 koòdone IC pake pou asanble otomatik.Bay transmisyon done ki estab ak sipòte nivo kominikasyon seri estanda.	Souvan yo itilize nan desen PCB kontra enfòmèl ant pou akizisyon done, instrumentation, ak ekipman kominikasyon.
MAX250CPD	Analog Devices Inc./Maxim Integrated	Transceiver RS-232 sipòte doub chofè ak reseptè ak operasyon serye 5 V.Ki fèt pou kominikasyon ki estab plen-duplex nan fòma sifas-mòn.	Apwopriye pou tablo kominikasyon endistriyèl, adaptè koòdone seri, ak koneksyon sistèm entegre.

Konsènan Maxim Integrated

Maxim Integrated Products, Inc. te fonde an 1983 e li te etabli katye jeneral li nan San Jose, Kalifòni.Konpayi an espesyalize nan konsepsyon ak devlopman sikui entegre analòg ak melanje siyal pou yon pakèt sistèm elektwonik.Dosye pwodwi li yo kouvri jesyon pouvwa, pwosesis siyal, konvèsyon done, ak solisyon koòdone yo itilize nan aplikasyon endistriyèl, otomobil, kominikasyon, medikal ak konsomatè.Nan 2021, Maxim Integrated te vin fè pati Analog Devices, Inc., elaji resous teknolojik li yo ak atenn mondyal nan endistri semi-conducteurs.

Konklizyon

MAX250CSD a ede w konble diferans ki genyen ant lojik 5V ak pò seri tradisyonèl RS-232 san yo pa ajoute sikui konplèks.Avèk de chofè ak de reseptè andedan yon pake SOIC 14-pin kontra enfòmèl ant, li sipòte lis kominikasyon duplex.Ponp chaj entèn li yo retire bezwen pou ekipman pou pouvwa doub, ki kenbe konsepsyon ou senp.Ou jwenn tou tolerans bri entegre gras a isterèz reseptè, ede kenbe transfè done ki estab.Soti nan ankadreman entegre ak ekipman ki baze sou seri, li adapte fasilman nan anpil konfigirasyon.Si ou bezwen yon solisyon koòdone RS-232 serye ak senp, aparèy sa a ba ou yon opsyon pwòp ak pratik.
