Konprann dyagram blòk MPC8548EVUAUJ ak kapasite pèfòmans yo

MPC8548EVUAUJ a bati pou okipe mouvman done rapid ak fiks nan sistèm rezo.Ou pral jwenn li andedan routeurs, switch, pòtay, ak lòt ekipman kominikasyon ki bezwen pèfòmans serye nan revèy la.Li kouri sou yon nwayo PowerPC e500 32-bit epi li ka rive jwenn vitès jiska 1.333 GHz, sa ki ba ou pouvwa pwosesis solid pou manyen pake ak kontwòl sistèm.Avèk pò Gigabit Ethernet entegre, kontwòl memwa, ak karakteristik sekirite, li kenbe anpil fonksyon kle sou yon sèl chip.Sa vle di mwens pati ekstèn ak yon layout tablo pi pwòp.Ou jwenn tou sipò chifreman pyès ki nan konpitè, ki ede jere trafik done an sekirite san yo pa ralanti bagay yo.Gid sa a fè w konnen karakteristik li yo, detay teknik, aplikasyon yo ak benefis jeneral li yo nan yon fason klè ak senp.

Katalòg

MPC8548EVUAUJ Apèsi sou lekòl la

La MPC8548EVUAUJ se yon mikwoprosesè entegre 32 bit ki bati sou nwayo PowerPC e500 ak ki fèt pou rezo ak sistèm kominikasyon.Li sipòte gwo vitès revèy ak entegre kontwòl memwa, Gigabit Ethernet interfaces, koneksyon PCI, ak pò kominikasyon seri sou yon sèl chip.Aparèy la jere routage done, manyen pake, ak kontwòl sistèm nan routeurs, switch, estasyon debaz san fil, ak pòtay endistriyèl.Sou chip sekirite akselerasyon sipòte transfè done chiffres, pandan y ap memwa kachèt amelyore efikasite pwosesis.Pake kontra enfòmèl ant li yo kostim layouts tablo dans ak operasyon alontèm.Kap chèche MPC8548EVUAUJ.Kontakte nou pou tcheke stock aktyèl, tan plon, ak pri.

Karakteristik nan MPC8548EVUAUJ

Single Nwayo 32 Bit PowerPC e500 Achitekti

MPC8548EVUAUJ a sèvi ak yon nwayo PowerPC e500 32 bit ki fèt pou rezo entegre ak platfòm kominikasyon.Li egzekite lojik kontwòl, routage done, ak manyen pwotokòl nan yon sèl inite pwosesis.Achitekti a sipòte koule enstriksyon efikas ak konpòtman sistèm previzib, ki ede kenbe pèfòmans ki estab nan aparèy ki opere kontinyèlman.Estrikti li pèmèt processeur a jere sistèm operasyon ak pile rezo san yo pa mande nwayo pwosesis adisyonèl.

Vitès opere jiska 1.333 GHz

Processeur sa a opere nan frekans jiska 1.333 GHz.Vitès revèy ki pi wo a sipòte pi vit manyen done ak redwi reta pwosesis nan sistèm ki baze sou pake.Li pèmèt jesyon trafik pi dous nan routeurs, passerelles, ak ekipman pou chanje kote yo mande yon debi fiks.Ranje a opere defini pèmèt konsèpteur yo balanse pèfòmans ak konsomasyon pouvwa ki baze sou bezwen sistèm.

Integrated Signal Processing Engine

Yon motè pwosesis siyal entegre sipòte operasyon aritmetik yo itilize nan travay kominikasyon ak pwosesis done.Li amelyore pèfòmans nan aplikasyon ki enplike filtraj, kodaj, ak manyen done an tan reyèl.Lè yo entegre kapasite sa a sou chip, aparèy la diminye bezwen pou konpozan ekstèn pwosesis siyal epi li ede kenbe konsepsyon sistèm kontra enfòmèl ant.

Motè sekirite entegre

Motè sekirite bati a bay sipò pyès ki nan konpitè pou fonksyon chifreman ak dechifre.Li gen ladan tou yon dèlko nimewo o aza yo itilize pou kreyasyon kle an sekirite ak sesyon kominikasyon pwoteje.Karakteristik sa a pèmèt ekipman rezo yo trete trafik chiffres dirèkteman nan processeur a, amelyore pwoteksyon done pandan y ap kenbe operasyon sistèm konsistan.

Kwadwilatè 10 100 1000 Mbps Ethernet entèfas

Aparèy la entegre kat contrôleur Ethernet ki sipòte pousantaj done 10 Mbps, 100 Mbps ak 1000 Mbps.Koòdone sa yo pèmèt koneksyon dirèk nan pò rezo miltip san kontwolè ekstèn.Sipò Ethernet entegre senplifye Layout tablo a epi redwi kantite eleman pandan y ap pèmèt kominikasyon multipò nan yon platfòm processeur sèl.

Kontwolè memwa pou DDR DDR2 ak SDRAM

Yon kontwolè memwa sou chip sipòte kalite memwa DDR, DDR2, ak SDRAM.Konpatibilite sa a pèmèt seleksyon memwa fleksib ki baze sou kondisyon kapasite ak vitès.Entegrasyon memwa dirèk amelyore efikasite transfè done ant processeur a ak aparèy memwa ekstèn, sipòte pèfòmans sistèm ki estab anba chaj travay kontinyèl.

Entegrasyon periferik entèfas

MPC8548EVUAUJ a gen ladan koòdone DUART, I2C, PCI, ak RapidIO pou kominikasyon ak aparèy ekstèn.Koòdone sa yo sipòte ekspansyon sistèm, koneksyon depo, ak gwo vitès echanj done ant eleman yo.Entegrasyon yo diminye nesesite pou kontwolè koòdone separe ak sipòte kominikasyon nivo tablo òganize.

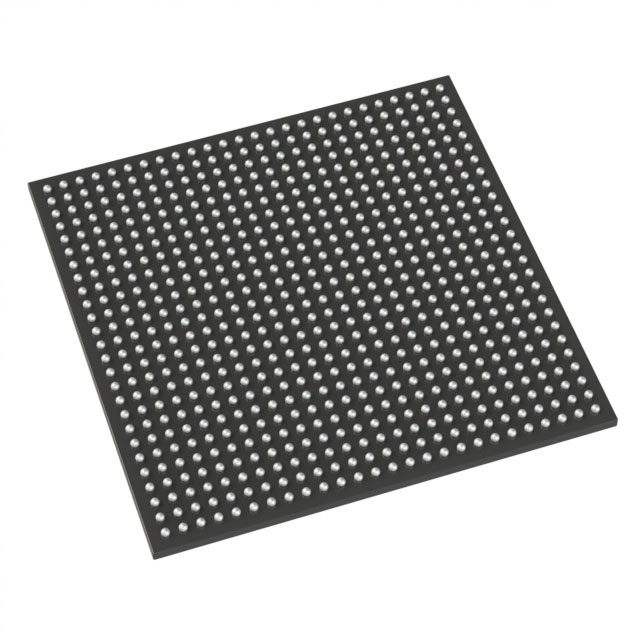

783 PIN FCBGA Sifas Mount Package

Pwosesè a loje nan yon pake 783 boul flip chip boul grid etalaj ki mezire apeprè 29 pa 29 mm.Fòma sifas mòn sa a sipòte plasman tablo kontra enfòmèl ant ak kontak elektrik ki estab atravè koneksyon miltip.Konsepsyon pake a kostim layouts dansite segondè yo itilize nan rezo ak ekipman kominikasyon entegre.

Ranje Tanperati Fonksyònman 0 C a 105 C

Ranje tanperati opere espesifye a se soti nan 0 C a 105 C. Ranje sa a pèmèt pèfòmans serye nan anviwònman kontwole endistriyèl ak kominikasyon.Li sipòte sistèm ki ka fè eksperyans tanperati entèn ki wo pandan operasyon pwolonje.

I O Voltage Sipò 1.8 V 2.5 V ak 3.3 V

Aparèy la sipòte nivo vòltaj opinyon ak pwodiksyon de 1.8 V, 2.5 V, ak 3.3 V. Multi nivo konpatibilite vòltaj pèmèt koneksyon ak yon pakèt eleman periferik.Fleksibilite sa a senplifye entegrasyon sistèm atravè diferan estanda lojik.

MPC8548EVUAUJ Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	NXP Semiconductors
Voltage - I/O	1.8V, 2.5V, 3.3V
Pake Aparèy Founisè	783-FCBGA (29x29)
Vitès	1.333GHz
Seri	MPC85xx
Karakteristik sekirite	Kriptografi, jeneratè nimewo o aza
Kontwolè RAM	DDR, DDR2, SDRAM
Pake / Ka	783-BBGA, FCBGA
Pake	Plato
Tanperati Fonksyònman	0°C ~ 105°C (TA)
Kantite Nwayo/Lajè Otobis	1 Nwayo, 32-Bit
Kalite aliye	Sifas mòn
Ethernet	10/100/1000Mbps (4)
Nwayo processeur	PowerPC e500
Ko-pwosesè/DSP	Pwosesis siyal;SPE, Sekirite;SEC
Nimewo pwodwi de baz	MPC85

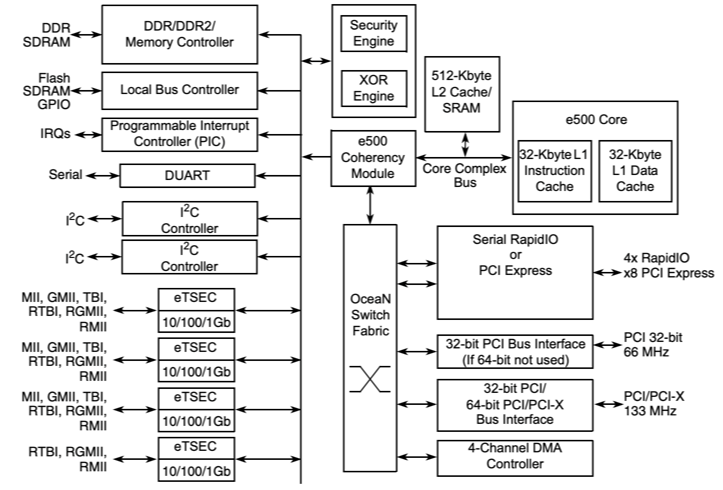

Dyagram blòk aparèy nan MPC8548EVUAUJ

Entegre nan yon nwayo PowerPC e500, achitekti a konbine enstriksyon 32 Kbyte L1 ak 32 Kote L1 kachèt done ak yon kachèt 512 Kbyte L2 ki konekte atravè yon otobis konplèks debaz.Yon kontwolè memwa DDR ak DDR2 koòdone ak SDRAM ekstèn, pandan y ap yon kontwolè otobis lokal sipòte koneksyon flash, SRAM, ak GPIO.Kat amelyore twa vitès Ethernet contrôleur bay 10, 100, ak 1000 Mbps operasyon atravè estanda MII ak RGMII koòdone ki gen rapò.Serial RapidIO oswa PCI Express bay koneksyon gwo vitès, ansanm ak 32 bit PCI ak 64 bit PCI X interfaces.Yon motè sekirite ak akselerasyon kriptografik ak jenerasyon nimewo o aza opere ansanm ak yon motè XOR ak yon kontwolè DMA kat chanèl.Mouvman done entèn ant subsistèm jere pa twal switch Oseyan an, ki lye pwosesis, memwa, rezo, ak koòdone periferik nan yon sèl sistèm sou layout chip.

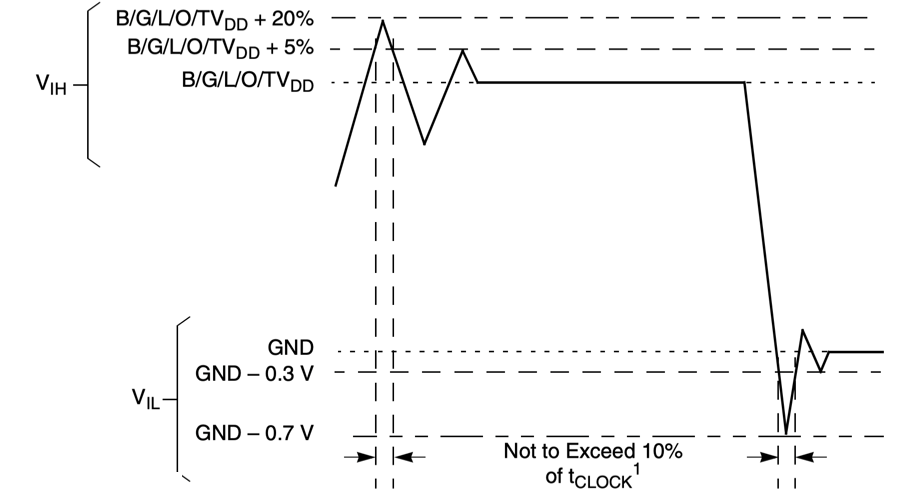

Overshoot Undershoot Limits nan MPC8548EVUAUJ

Limit vòltaj fòm ond defini nivo depase ak undershoot akseptab nan koòdone aparèy parapò ak ray ekipman ki asosye yo.Papòt D 'wo nivo yo referans a B G L O TVDD, ak depase tanporè otorize jiska TVDD plis 20 pousan ak TVDD plis 5 pousan jan sa endike nan liy fwontyè pwentiye yo.Limit nivo ki ba yo referans sou tè a, ki montre maj undershoot desann nan mwens 0.3 V ak mwens 0.7 V. Kamyon pasajè pi lwen pase ranje eta estab yo limite a yon dire ki pa depase 10 pousan nan peryòd revèy aplikab la, ak referans revèy defini pou chak kalite koòdone tankou DDR, PCI, I2C, JTAG, oswa Ethernet.Dyagram nan etabli limit estrès elektrik pou asire entegrite siyal ak konfòmite ak kondisyon fonksyònman koòdone.

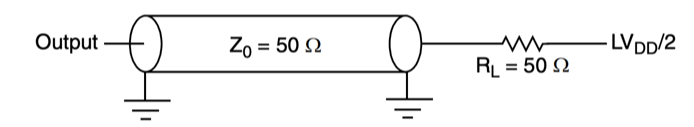

AC tès chaj MPC8548EVUAUJ

Konfigirasyon tès pwodiksyon defini yon anviwònman enpedans kontwole pou karakterizasyon AC nan koòdone eTSEC la.Ne pèsistans yap ogmante jiska kondwi yon liy transmisyon modle ak yon enpedans karakteristik 50 ohms, fini pa yon rezistans chaj 50 ohm ki konekte ak LVDD divize pa de.Referans tè yo montre nan tou de bout chemen transmisyon an pou reprezante yon konfigirasyon mezi balanse.Aranjman sa a etabli kondisyon defini pou chajman ak patipri pou evalye distribisyon siyal ak konpòtman vòltaj anba kondisyon estanda tès AC.

Aplikasyon pou MPC8548EVUAUJ

Routeur rezo Enterprise ak Carrier-Grade

MPC8548EVUAUJ yo itilize nan routeurs antrepwiz ak konpayi asirans ki okipe trafik pake kontinyèl atravè plizyè pò rezo.Nwayo PowerPC e500 li yo trete tab routage, desizyon transmèt, ak pil pwotokòl an tan reyèl.Entegrasyon kwadwilatè Gigabit Ethernet entèfas yo pèmèt koneksyon dirèk ak plizyè lyen rezo, diminye eleman ekstèn sou tablo a.Avèk kontwòl memwa ak sipò sekirite pyès ki nan konpitè, processeur a kenbe debi ki estab pandan y ap jere kouran done chiffres atravè rezo lokal ak lajè.

Bouton rezo ak pòtay miltipò

Nan switch jere ak pòtay rezo, aparèy la kowòdone koule done ant sistèm konekte.Li okipe enspeksyon ankadreman, tanpon, ak distribisyon trafik pandan l ap kenbe kominikasyon fiks ant pò yo.Entèfas PCI ak RapidIO yo sipòte ekspansyon ak gwo vitès entèkoneksyon nan sistèm modilè.Konfigirasyon sa a pèmèt platfòm switching kontra enfòmèl ant yo jere echanj done estriktire san yo pa konte sou plizyè contrôleur disrè.

Ekipman enfrastrikti telekominikasyon yo

Platfòm telekominikasyon yo tankou inite aksè ak sistèm transmisyon yo itilize MPC8548EVUAUJ pou kontwòl santralize ak jesyon done.Processeur a sipòte mouvman done fiks ant koòdone kominikasyon pandan y ap sipèvize travay sistèm ak fonksyon siveyans.Ranje tanperati fonksyònman defini li yo sipòte itilize nan ekipman ki kouri kontinyèlman nan enstalasyon rezo kontwole.

Rezo an sekirite ak aparèy VPN

Pòtay sekirite ak aparèy VPN yo konte sou processeur a pou jere trafik chiffres ak kontwòl sesyon.Motè sekirite entegre a fè chifreman ak dechifre dirèkteman sou chip, sipòte chanèl kominikasyon pwoteje.Sa a pèmèt koneksyon sekirite aleka ak echanj done san yo pa bezwen pou processeurs sekirite adisyonèl, ede kenbe achitekti sistèm kontra enfòmèl ant.

Endistriyèl sistèm kontwòl entegre

Inite kontwòl endistriyèl yo itilize MPC8548EVUAUJ pou sipèvize aparèy ki konekte nan rezo a ak kowòdone kominikasyon ant subsystems yo.Li jere koleksyon done, rapò estati, ak siyal kontwòl nan platfòm automatisation estriktire.Processeur a sipòte operasyon serye pandan sik long kouri, fè li apwopriye pou sistèm entegre ki opere pandan tout jounen an.

High-Pfòmans Embedded Computing platfòm

Planch enfòmatik entegre itilize processeur sa a pou kouri sistèm operasyon ak sèvis kominikasyon nan yon sèl aparèy entegre.Li okipe aksè memwa, kontwòl periferik, ak pwosesis done nan sistèm ki mande pèfòmans konsistan.Koòdone entegre yo senplifye konsepsyon tablo pandan y ap sipòte modil informatique évolutive.

Sistèm kominikasyon an sekirite

Ekipman kominikasyon an sekirite entegre MPC8548EVUAUJ pou jere echanj done kontwole atravè rezo filaire.Processeur a sipòte manyen mesaj pwoteje, operasyon kle an sekirite, ak sipèvizyon pwotokòl.Pwosesis konbine li yo, rezo, ak karakteristik sekirite pèmèt konsepsyon estriktire nan platfòm kominikasyon konsantre sou transfè done pwoteje.

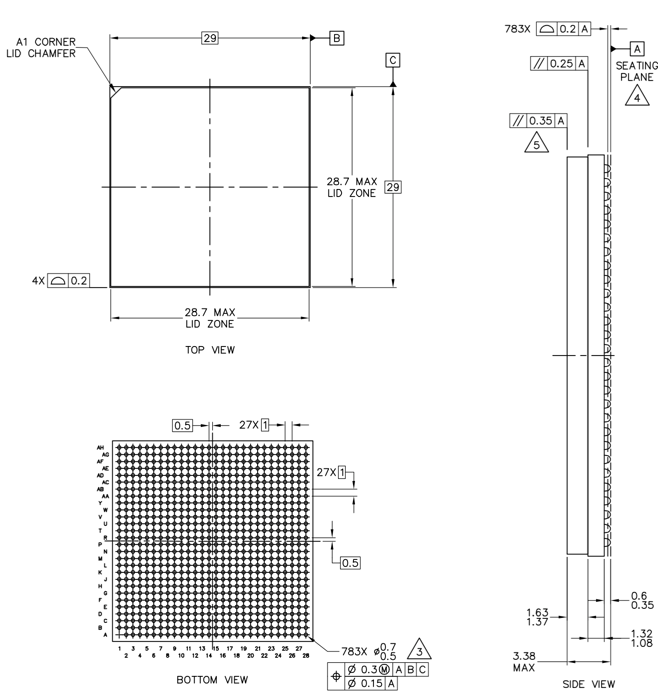

Dimansyon plan MPC8548EVUAUJ

Desen deskripsyon pake yo defini dimansyon mekanik ak layout boul pou vèsyon 783 plon FC CBGA ak FC PBGA ak kouvèti plen.View anlè a presize dimansyon maksimòm zòn kouvèti 28.7 pa 28.7 mm epi idantifye chanfrein kwen A1 pou oryantasyon.View anba a prezante yon etalaj gri boul 27 pa 27 totalize 783 boul soude ak yon anplasman 0.8 mm, ki gen ladan ranje ki make ak kowòdone kolòn pou idantifikasyon pin.View bò a bay limit wotè jeneral jiska 3.38 mm ak referans plan chèz, ansanm ak tolerans pou koplanarite ak kontwòl pwofil.Dimansyon dimansyon ak tolerans jeyometrik etabli kontrent fizik pou konsepsyon anprint PCB ak aliyman asanble.

MPC8548EVUAUJ Avantaj ak Dezavantaj

Avantaj

• Opere nan jiska 1.333 GHz, sipòte pwosesis done fiks nan sistèm rezo

• Entegre kat koòdone Gigabit Ethernet, diminye bezwen pou kontwolè rezo ekstèn

• Gen ladann sou chip akselerasyon kriptografik ak yon dèlko nimewo o aza pou manyen done an sekirite

• Sipòte memwa DDR, DDR2, ak SDRAM, sa ki pèmèt seleksyon memwa fleksib

• Bay entèfas RapidIO ak PCI pou ekspansyon sistèm estriktire

• Rated pou operasyon soti nan 0 C a 105 C, apwopriye pou anviwònman endistriyèl kontwole

• Nivo entegrasyon segondè diminye kantite eleman jeneral epi senplifye layout tablo a

Dezavantaj

• Konsepsyon sèl nwayo ka limite pèfòmans nan anviwònman lojisyèl lou paralèl

• Pa enkli sipò grafik entegre

• Mank bati nan SATA ak USB interfaces

• Pake 783 PIN FCBGA mande egzak PCB layout ak asanble kontwole

• Achitekti PowerPC ka ofri sipò lojisyèl pi etwat konpare ak nouvo fanmi processeur

• Planifikasyon sik lavi yo ta dwe revize lè w ap devlope konsepsyon sistèm alontèm

MPC8548EVUAUJ Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
MPC8548EVTAUJD	NXP USA Inc.	Processeur debaz PowerPC e500 opere jiska 1.33 GHz ak kontwolè memwa DDR entegre ak plizyè koòdone Gigabit Ethernet.Ki fèt pou gwo debi done ak pwosesis rezo.	Itilize nan ekipman rezo antrepriz, enfrastrikti telecom, ak sistèm entegre ki mande pèfòmans kominikasyon fò.
MPC8548EVTAUJC557	Freescale Semiconductor	Pwosesè PowerPC wo-pèfòmans ak sipò memwa DDR/DDR2 ak koòdone kominikasyon avanse.Sipòte ranje tanperati endistriyèl nan -40 °C a 85 °C.	Apwopriye pou rezo endistriyèl, kontwolè automatisation, ak pòtay kominikasyon k ap opere nan anviwònman tanperati pwolonje.
MPC8548EVTAUJC	NXP USA Inc.	Nwayo PowerPC e500 ak kontwolè memwa entegre ak koòdone kominikasyon gwo vitès.Ki fèt pou pèfòmans ki estab nan 0 °C a 70 °C ranje.	Souvan yo itilize nan aparèy rezo komèsyal yo, sistèm routage done, ak platfòm enfòmatik entegre.
MPC8548EVUAQG	NXP USA Inc.	Pwosesè ki baze sou PowerPC ak Ethernet entegre ak sipò memwa, optimize pou travay kominikasyon entegre.Kapasite tanperati endistriyèl.	Ideyal pou pòtay endistriyèl, processeurs rezo, ak ekipman kominikasyon ki gen gwo fyab.

Konsènan NXP Semiconductors

NXP Semiconductors N.V. se yon konpayi semiconductor mondyal ki gen katye jeneral nan Eindhoven, Netherlands.Li te etabli an 2006 apre yon restriktirasyon antrepriz e depi li te grandi nan yon founisè prensipal siyal melanje ak solisyon pwosesis entegre.Konpayi an opere sant konsepsyon ak rechèch atravè plizyè rejyon epi sèvi otomobil, endistriyèl, enfrastrikti kominikasyon, ak mache mobil.Dosye pwodwi li yo gen ladan mikwokontwolè, processeur aplikasyon, aparèy idantifikasyon an sekirite, konpozan analòg, ak solisyon koneksyon.NXP konsantre sou koneksyon an sekirite ak sistèm kontwòl elektwonik serye yo itilize nan transpò, rezo, ak platfòm entegre.

Konklizyon

MPC8548EVUAUJ pote pwosesis, rezo, ak sekirite ansanm nan yon sèl chip kontra enfòmèl ant.Ou jwenn yon nwayo PowerPC 32-bit kouri nan gwo vitès, ansanm ak kat pò Gigabit Ethernet ak sipò memwa fleksib.Motè sekirite entegre li yo ede jere done chiffres dirèkteman sou processeur a, ki kenbe kominikasyon fiks epi pwoteje.Avèk sipò pou PCI, RapidIO, ak plizyè nivo vòltaj, li adapte nan anpil sistèm kominikasyon ak kontwòl.Pake FCBGA 783-pin pèmèt layouts tablo dans pandan y ap toujou okipe chaj travay ki mande.Si ou bezwen routage done serye ak kontwòl sistèm nan yon sèl aparèy, processeur sa a ba ou yon melanj balanse nan pèfòmans ak entegrasyon.

Fichye done PDF

Fèy done MPC8548EVUAUJ:

MPC8548EVUAUJ.pdf
