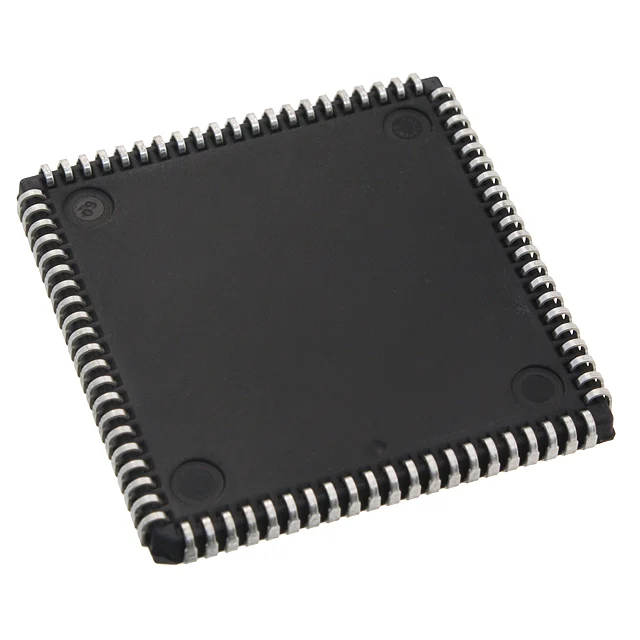

XC3042-100PC84C PLCC84 pake, blòk lojik, ak pèfòmans

XC3042-100PC84C a se yon aparèy lojik pwogramasyon klasik ki soti nan fanmi XC3000 ki byen koni.Li ba ou yon fason fleksib pou okipe lojik dijital san w pa konte sou chips ki gen fonksyon fiks.Avèk alantou 3000 pòtay ki ka itilize ak operasyon 5V, li adapte parfe nan pi gran ankadreman ak sistèm ki dire lontan.Ou ka repwograme li lè w chaje done konfigirasyon nan pouvwa-up, sa ki fè mizajou pi fasil.Pake PLCC 84-pin li yo kenbe layouts tablo kontra enfòmèl ant pandan y ap toujou ofri anpil koneksyon I/O.Soti nan machin endistriyèl yo nan pwojè enfòmatik retro, aparèy sa a kontinye sipòte desen pyès ki nan konpitè serye.Isit la, ou pral jwenn yon gade klè nan karakteristik li yo, estrikti, ak itilizasyon mond reyèl la.

Katalòg

XC3042-100PC84C Apèsi sou lekòl la

La XC3042-100PC84C se yon etalaj pòtay pwogramasyon jaden ki baze sou CMOS SRAM ki fèt pou aplikasyon lojik dijital configurable.Li fè pati fanmi XC3000 epi li apwovizyone nan yon pake PLCC 84 pin.Aparèy la opere ak yon ekipman pou 5 volts epi li mande done konfigirasyon nan pouvwa jiska defini fonksyon lojik li yo.Estrikti entèn li sipòte blòk lojik pwogramasyon ak koneksyon fleksib antre ak pwodiksyon pou kontwòl, koòdone, ak travay manyen done.Se eleman sa a souvan itilize nan sistèm entegre, ekipman endistriyèl, ak platfòm dijital eritaj ki mande pou lojik pyès ki nan konpitè adaptab.Kap chèche XC3042-100PC84C Kontakte nou pou tcheke stock aktyèl la, tan plon, ak pri.

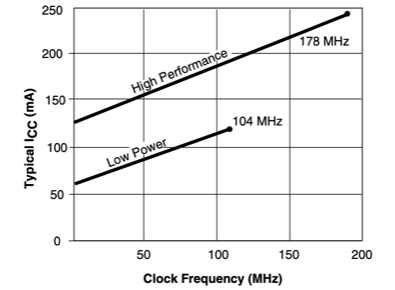

Tipik Icc vs Frekans pou XC3042-100PC84C

Grafik trase kouran ekipman pou tipik sou aks vètikal la nan miliamp kont frekans revèy sou aks orizontal la nan megahertz, ki montre aktyèl ogmante ak frekans opere.Yo idantifye de (2) mòd fonksyone, yo make pouvwa ki ba ak pèfòmans segondè, yo chak reprezante pa yon liy k ap monte.Mòd pouvwa ki ba rive apeprè 104 MHz nan yon aktyèl tou pre 120 mA, pandan y ap mòd pèfòmans segondè pwolonje sou 178 MHz ak aktyèl apwoche 240 mA.Tandans lineyè a nan tou de koub yo endike kwasans pwopòsyonèl nan konsomasyon aktyèl dinamik kòm ogmante frekans chanje, reflete frekans depandan karakteristik pouvwa a nan aparèy la.

XC3042-100PC84C CAD Modèl

XC3042-100PC84C Senbòl

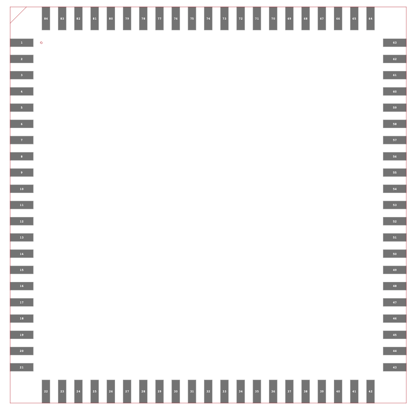

XC3042-100PC84C anprint

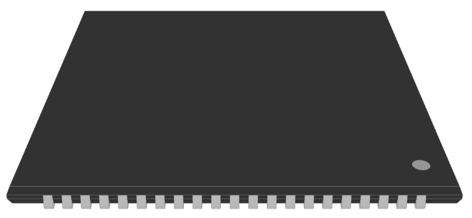

XC3042-100PC84C 3D Modèl

Karakteristik nan XC3042-100PC84C

Kapasite pòtay lojik ka itilize

XC3042-100PC84C bay apeprè 3000 pòtay lojik ka itilize pou mete ann aplikasyon sikui dijital.Kapasite sa a sipòte lojik kontwòl, routage done, machin leta, ak operasyon aritmetik nan yon sèl aparèy pwogramasyon.Lè w entegre plizyè fonksyon lojik nan yon sèl eleman, li diminye bezwen pou IC lojik fiks separe epi li sipòte konsepsyon tablo kontra enfòmèl ant.

Estrikti blòk lojik configurable

Aparèy la gen 144 blòk lojik configurable ki fòme nwayo achitekti pwogramasyon li yo.Chak blòk ka fè aranjman pou fè fonksyon lojik konbinezon ak sekans.Estrikti sa a pèmèt konsèpteur yo defini konpòtman kenkayri koutim ki baze sou kondisyon aplikasyon yo pandan y ap kenbe operasyon dijital previzib.

Itilizatè Antre ak Sorti Resous

XC3042-100PC84C gen ladan 74 itilizatè aksesib antre ak pwodiksyon broch.Broch sa yo pèmèt koneksyon dirèk ak memwa ekstèn, processeurs, liy kontwòl, ak koòdone kominikasyon.Konte I O ki disponib sipòte entegrasyon sistèm fleksib nan platfòm entegre ak eritaj.

Entegre sou Chip memwa

Aparèy la enkòpore 30784 bit total RAM nan estrikti entèn li yo.Memwa sa a ka itilize pou depo done tanporè, tanpon, ak fonksyon ki gen rapò ak lojik.Èske w gen bati nan RAM diminye depandans sou memwa ekstèn pou bezwen depo modere.

Standard 5 Volt Operating Range

XC3042-100PC84C opere nan yon seri vòltaj ekipman pou de 4.75 vòlt a 5.25 vòlt.Ranje sa a aliman ak sistèm dijital estanda 5 vòlt epi li sipòte konpatibilite ak sikui ki baze sou TTL ak CMOS yo souvan itilize nan desen etabli yo.

Komèsyal Tanperati Range

Ranje tanperati opere espesifye a se 0 degre Sèlsiyis a 85 degre Sèlsiyis.Sa fè aparèy la apwopriye pou kontwole andedan kay la komèsyal ak endistriyèl anviwònman kote ki estab kondisyon tèmik yo konsève.

84 Pin PLCC Pake Fòma

Aparèy la apwovizyone nan yon pake 84 broch plastik Plon Chip Carrier ak J mennen.Fòma sifas mòn sa a sipòte atachman tablo an sekirite ak itilizasyon efikas nan espas tablo sikwi enprime nan plan dansite mwayen.

Achitekti repwogramab ki baze sou SRAM

XC3042-100PC84C itilize yon sistèm konfigirasyon ki baze sou SRAM.Konfigirasyon lojik li yo chaje ak pouvwa soti nan yon sous ekstèn, sa ki pèmèt aparèy la dwe repwograme lè mizajou konsepsyon yo nesesè.Sa a sipòte fleksibilite konsepsyon san ranplasman pyès ki nan konpitè.

XC3000 Fanmi Achitekti konpatibilite

Aparèy la swiv achitekti fanmi XC3000 FPGA.Li sipòte metòd konfigirasyon etabli ak apwòch konsepsyon yo itilize nan seri pwodwi sa a, ki pèmèt entegrasyon konsistan ak aparèy ki gen rapò.

Klas vitès -100 Klasifikasyon distribisyon

Klas vitès -100 la defini kategori pèfòmans distribisyon aparèy la.Li endike karakteristik chanjman ak pwopagasyon nan fanmi XC3000, sipòte konpòtman siyal dijital ki estab ak previzib nan aplikasyon pratik.

XC3042-100PC84C Espesifikasyon teknik

Atribi pwodwi	Valè atribi
Manifakti	AMD Xilinx
Voltage - Pwovizyon pou	4.75V ~ 5.25V
Total Bits RAM	30784
Pake Aparèy Founisè	84-PLCC (29.31x29.31)
Seri	XC3000
Pake / Ka	84-LCC (J-Plon)
Pake	Plato
Tanperati Fonksyònman	0°C ~ 85°C (TJ)
Kantite LAB/CLB	144
Kantite I/O	74
Kantite Gates	3000
Kalite aliye	Sifas mòn
Nimewo pwodwi de baz	XC3042
Estati RoHs	RoHS ki pa konfòme
Nivo sansiblite imidite (MSL)	3 (168 èdtan)
Estati REACH	REACH San afekte
ECCN	EAR99
HTSUS	8542.39.0001

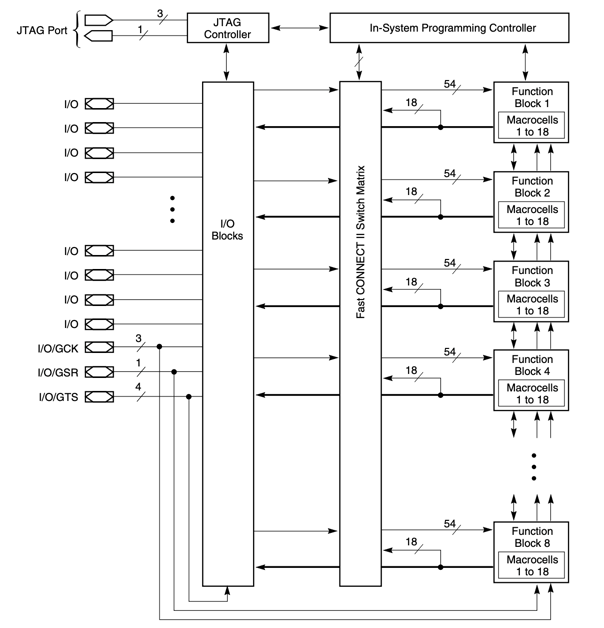

Achitekti nan XC3042-100PC84C

Estriktire alantou uit blòk fonksyon, chak ki gen 18 makrocelil, aparèy la konekte resous lojik pwogramasyon atravè yon matris switch santral FastCONNECT II ki jere routage siyal entèn yo.Chak blòk fonksyon koòdone ak matris la lè l sèvi avèk 54 liy antre ak 18 chemen pwodiksyon, sipòte reta entèkonekte previzib tipik nan estrikti CPLD.Blòk I/O pozisyone sou bò gòch la bay koneksyon pin ekstèn ak entegre siyal kontwòl mondyal ki make I O GCK, I O GSR, ak I O GTS pou revèy, reset, ak distribisyon tristate.Yon kontwolè JTAG ak nan kontwolè pwogramasyon sistèm parèt nan tèt la, ki endike konfòmite eskanè fwontyè ak kapasite konfigirasyon reprogrammable.Chemen siyal fonse yo montre koneksyon dirèk soti nan pwodiksyon blòk fonksyon yo ak blòk yo I O, diminye etap routage pou pwodiksyon chwazi yo.

AC chaj sikwi nan XC95144XL

Konfigirasyon chaj tès la konekte pwodiksyon aparèy la nan yon divizyon rezistan ki te fòme pa R1 mare nan VTEST ak R2 mare nan tè, ak yon chaj kapasitif CL konekte soti nan ne pwodiksyon an nan tè.Modèl sikwi yo pwodiksyon kondisyon chanjman pou mezi distribisyon AC lè yo defini chajman rezistif ak kapasitif kontwole.Yon tablo espesifye valè pou de nivo fonksyònman, ak VCCIO ak VTEST mete sou 3.3 V lè l sèvi avèk R1 nan 320 ohms ak R2 nan 360 ohms, oswa 2.5 V lè l sèvi avèk R1 nan 250 ohms ak R2 nan 660 ohms, pandan y ap CL rete 35 pF nan tou de ka yo.Konfigirasyon sa a etabli paramèt chaj estanda pou evalye karakteristik ogmantasyon pwodiksyon ak tonbe anba kondisyon vòltaj defini.

Aplikasyon XC3042-100PC84C

Legacy Embedded System Antretyen

XC3042-100PC84C a lajman itilize pou kenbe sistèm entegre devlope pandan adopsyon bonè nan lojik pwogramasyon.Anpil tablo kontwòl nan ekipman fabrikasyon, instrumentation, ak pyès ki nan konpitè kominikasyon yo te fèt alantou achitekti XC3000 la.Lè sistèm sa yo bezwen reparasyon, aparèy la pèmèt lojik pwogramasyon orijinal la retabli san yo pa modifye tablo sikwi enprime a.Sa a ede prezève konpòtman sistèm, relasyon distribisyon, ak konpatibilite siyal.

Sistèm kontwòl endistriyèl ki baze sou Achitekti XC3000

Nan platfòm kontwòl endistriyèl ki bati ak aparèy seri XC3000, XC3042-100PC84C jere sekans, routage siyal, ak kowòdinasyon koòdone ant detèktè ak actuators.Ranje operasyon 5 volts li yo matche ak nivo lojik yo itilize nan sistèm automatisation ki pi gran yo.Aparèy la ka okipe kontwòl distribisyon, jesyon chemen done, ak ranplasman lojik disrè nan pyès ki nan konpitè pwogramasyon, sa ki pèmèt operasyon ki estab nan anviwònman pwodiksyon ki dire lontan.

Retro Computing ak Pwojè Restorasyon Materyèl

XC3042-100PC84C yo itilize nan pwojè enfòmatik retro ki vize pou konsève oswa rkree konsepsyon lojik pwogramasyon byen bonè.Li pèmèt restorasyon kat ekspansyon, tablo devlopman, ak modil koòdone ki te konstwi orijinal ak aparèy XC3042.Lè li sipòte menm estrikti konfigirasyon ak layout pin, li ede kenbe konpòtman pyès ki nan konpitè natif natal pandan y ap pèmèt repwogram lè dosye konsepsyon yo disponib.

Etid edikasyon nan Achitekti FPGA bonè

Aparèy la sèvi kòm yon platfòm ansèyman pou konprann premye jenerasyon estrikti FPGA ki baze sou SRAM.Elèv yo ka egzamine blòk lojik configurable, resous memwa entèn, ak metòd konfigirasyon ekstèn nan yon aparèy pyès ki nan konpitè reyèl.Travay ak achitekti sa a bay yon insight pratik sou kouman sistèm lojik pwogramasyon bonè yo te òganize ak ki jan fonksyon dijital yo te trase nan pyès ki nan konpitè.

Ranplasman dirèk nan enstalasyon XC3042 ki deja egziste

XC3042-100PC84C fonksyone kòm yon gout nan ranplasman pou sistèm ki deja itilize konpozan seri XC3042.Li sipòte menm fòma pake a, ranje vòltaj, ak estrikti achitekti, sa ki pèmèt reparasyon oswa amenajman nan ekipman aje.Apwòch sa a pwolonje lavi sèvis nan sistèm eritaj san yo pa bezwen redesign oswa konvèsyon nan pi nouvo platfòm pwogramasyon.

Aparèy Pati Marking XC3042-100PC84C

Ilistrasyon pakè prezante gade anlè yon aparèy TQ144 ak jaden make pati ki make ki defini enfòmasyon kòmande.Kalite aparèy parèt kòm XC95xxxXL, ki endike deziyasyon fanmi an, pandan y ap kòd pake a TQ144 idantifye 144 pin mens kwadwilatè pake plat la.Klas vitès make kòm 7C, kote valè nimerik la vle di pèfòmans distribisyon ak lèt ​​la endike seri tanperati opere komèsyal la.Yo montre yon liy orizontal separe kòm li pa gen rapò ak nimewo pati aparèy la, ki distenge trasabilite oswa enfòmasyon sou lot soti nan idantifyan kòmande yo.Kote PIN 1 make pa yon endikatè sikilè nan yon kwen pou defini oryantasyon pake a.

XC3042-100PC84C Avantaj ak Dezavantaj

Avantaj

• Estrikti ki baze sou SRAM pèmèt lojik yo dwe repwograme lè chanjman konsepsyon yo nesesè

• Etabli achitekti XC3000 sipòte operasyon ki estab nan sistèm eritaj alontèm

• Ranje ekipman pou 5 volts matche ak pi gran nivo lojik TTL ak CMOS

• Konte pòtay modere adapte pou ti ak mwayen echèl travay kontwòl dijital

• Souvan entegre nan tribin pi bonè entegre ak endistriyèl

• 84 PIN PLCC pake sipòte kontra enfòmèl ant sifas mòn Layout tablo

Dezavantaj

• Operasyon 5 volt pa aliman ak sistèm modèn ba vòltaj dijital

• Kapasite lojik limite konpare ak aparèy FPGA jenerasyon aktyèl yo

• Konsomasyon pouvwa pi wo pase nouvo fanmi lojik pwogramasyon ba vòltaj

• Li manke miltiplikatè entegre ak resous pwosesis siyal dedye

• Pa enkli jesyon revèy avanse oswa karakteristik koòdone gwo vitès

• Konpatibilite zouti devlopman gen restriksyon nan anviwònman konsepsyon modèn FPGA

XC3042-100PC84C Altènatif

Nimewo Pati	Manifakti	Karakteristik kle	Sèvi ak Ka / Nòt
XC3042-100PQ100C	AMD	FPGA fanmi XC3000 ak anviwon 3,000 pòtay sistèm ak 144 blòk lojik configurable.Opere nan yon rezèv 5V epi li sipòte anbalaj sifas mòn.	Itilize nan konsepsyon lojik pwogramasyon eritaj, kontwòl koòdone, ak aplikasyon dijital modere dansite.
XC3042-125PQ100C	AMD	Aparèy XC3042 menm jan an ak klas vitès altènatif.Bay resous lojik configurable ak I/O fleksib nan yon pake PQFP.	Apwopriye pou kontwòl dijital ak sikwi kominikasyon kote kondisyon distribisyon yo modere.
XC3030L-8VQ64C	AMD	FPGA ba-pouvwa soti nan seri XC3000L ak blòk lojik configurable ak konsepsyon pake kontra enfòmèl ant.Ki fèt pou konsomasyon pouvwa redwi.	Apwopriye pou sistèm entegre pouvwa-sansib ak pwodwi elektwonik konsomatè.
XC3030L-8VQ64I	AMD	Endistriyèl-klas ba-pouvwa FPGA ak ranje tanperati pwolonje ak resous fleksib pwogramasyon lojik.	Itilize nan kontwòl endistriyèl ak sistèm entegre ki mande operasyon serye nan anviwònman pi di.

Konsènan AMD Xilinx

AMD Xilinx opere kòm divizyon enfòmatik adaptasyon ak entegre Advanced Micro Devices, Inc. Òganizasyon an trase orijin li nan Xilinx, Inc., ki te fonde an 1984 nan Kalifòni, kote li te prezante aparèy lojik pwogramasyon ki ta ka konfigirasyon apre fabrikasyon.Pandan ane yo, konpayi an elaji nan platfòm pwogramasyon yo itilize nan enfrastrikti kominikasyon, automatisation endistriyèl, sistèm ayewospasyal, elektwonik otomobil, ak akselerasyon sant done.Pòtfolyo li gen ladan aparèy lojik pwogramab, sistèm adaptasyon sou platfòm chip, lojisyèl devlopman, ak zouti konsepsyon ki sipòte personnalisation nivo pyès ki nan konpitè.Apre akizisyon li pa AMD an 2022, teknoloji li yo te vin fè pati yon pòtfolyo semi-kondiktè pi laj ki konbine lojik pwogramasyon ak solisyon pwosesis pèfòmans segondè.

Konklizyon

XC3042-100PC84C a ba ou yon fason pratik pou jere lojik pwogramasyon nan sistèm dijital 5V.Avèk estrikti ki baze sou SRAM li yo, ou ka rechaje ak mete ajou konfigirasyon an nenpòt lè sa nesesè.Li ofri yon melanj solid nan kapasite lojik, RAM entèn, ak koneksyon I/O fleksib.Pake PLCC84 la kenbe li fasil pou entegre nan anpil konsepsyon tablo.Si w ap kenbe ekipman ki pi gran yo oswa w ap travay sou pwojè restorasyon, aparèy sa a ede w kenbe pyès ki nan konpitè orijinal yo byen fonksyone.Li rete yon chwa serye lè konpatibilite ak fleksibilite pwoblèm.
