4.7 kΩ Gid Rezistans: Kòd Koulè, Itilizasyon, Tès & Konparezon Valè

Yon rezistans 4.7 kΩ se yon pati elektwonik komen yo itilize pou kontwole aktyèl ak mete vòltaj nan sikui yo.Atik sa a eksplike ki sa valè a vle di, ki jan yo li bann koulè li yo, ak ki espesifikasyon prensipal li yo.Li montre tou ki kote li itilize nòmalman, tankou siyal rale-up ak rale-desann, kontwòl tranzistò, ak divize vòltaj.Ou pral aprann tou ki jan yo tcheke li lè l sèvi avèk yon miltimèt ak ki jan li konpare ak 10 kΩ ak 47 kΩ rezistans.

Katalòg

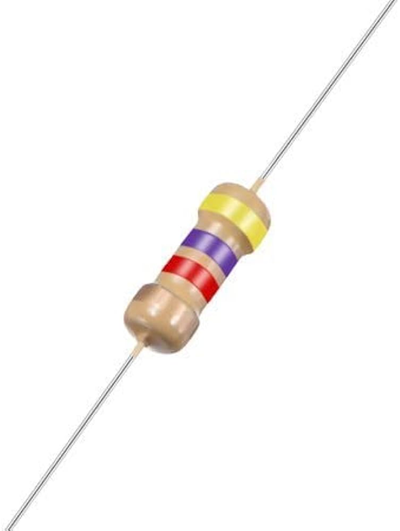

Figi 1. 4.7 kΩ Axial Rezistans

Ki sa ki se yon rezistans 4.7 kΩ?

Yon rezistans 4.7 kΩ se yon rezistans ki gen yon valè rezistans nan 4,700 ohms (Ω)."kΩ" la vle di kilo-ohm, kidonk 4.7 kΩ = 4.7 × 1,000 Ω = 4,700 Ω.Nan yon kous, se valè sa a souvan itilize diminye aktyèl nan yon nivo ki pi an sekirite oswa yo mete yon nivo vòltaj nan yon ne.Li ede kenbe siyal yo estab lè w kontwole kantite kouran ki ka koule nan yon chemen.An tèm senp, yon rezistans 4.7 kΩ se yon valè estanda ki itilize pou kontwole vòltaj aktyèl oswa fòm san yo pa kite sikwi a trase twòp.

Espesifikasyon elektrik yon rezistans 4.7 kΩ

Yon rezistans 4.7 kΩ ka fèt nan plizyè kalite ak gwosè, kidonk espesifikasyon li yo varye selon seri ak manifakti.Tablo ki anba a bay lis espesifikasyon komen, mezirab ou pral wè sou fichye done yo.

Espesifikasyon	Gamme tipik
Nominal rezistans	4.7 kΩ (4.700 Ω)
Tolerans	± 0.1%, ± 0.5%, ± 1%, ± 2%, ± 5%
Evalyasyon pouvwa (axial)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Evalyasyon pouvwa (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Tanperati koyefisyan (TCR)	25, 50, 100, 200, 300 ppm/°C
Opere ranje tanperati	-55°C pou +155 °C (varye selon kalite)
Max ap travay vòltaj	~ 50 V a 500 V (depann sou pake/pouvwa)
Surcharge maksimòm vòltaj	Pi wo pase vòltaj k ap travay (depandan seri)
Gwosè pake (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Gwosè kò (axial)	Depann de Puissance (pi long kò pou pi wo W)
Rezistans teknoloji	Fim epè, fim mens, fim metal, wirewound
Alontèm estabilite	pa egzanp, ±(0.2% a 1%) plis pase 1,000 èdtan (depandan kalite)
Bri (relatif)	Pi ba nan metal / fim mens, pi wo nan kèk fim epè
Voltage koyefisyan	Tipikman ba;espesifye plis nan kalite presizyon
Imidite / evalyasyon anviwònman an	Varye (bi jeneral pou seri segondè fyab)

4.7 kΩ Kòd koulè rezistans

Anpil 4.7 kΩ rezistans itilize bann koulè pou ou ka idantifye valè a byen vit.Kantite gwoup la (4, 5, oswa 6) sitou chanje konbyen chif yo montre epi si enfòmasyon siplemantè tankou koyefisyan tanperati enkli.

Kòd Koulè 4-Band

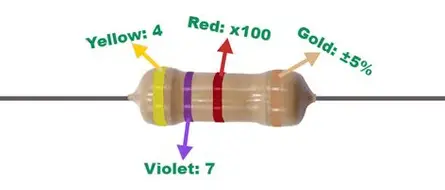

Figi 2. Kòd koulè 4-Band 4.7 kΩ

Bann Pozisyon	Koulè	Siyifikasyon	Valè
1ye bann	Jòn	1ye chif	4
2yèm gwoup	Vyolèt	2yèm chif	7
3yèm bann	Wouj	miltiplikatè	×100 (10²)
4yèm gwoup	Lò	Tolerans	±5%

De premye gwoup yo bay nimewo 47. Twazyèm gwoup la (wouj) vle di miltipliye pa 100, kidonk 47 × 100 = 4,700 Ω.Sa se 4.7 kΩ.Band an lò montre rezistans a ka varye pa ± 5% nan valè a deklare.

Kòd Koulè 5-Band

Yon rezistans 5-band ajoute yon chif siplemantè, kidonk valè a sèvi ak twa chif enpòtan anvan miltiplikatè a.Sa a se souvan itilize pou pati tolerans pi sere.

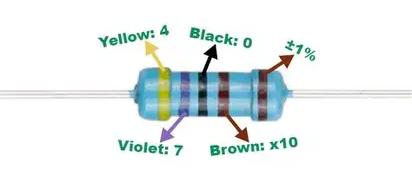

Figi 3. Kòd koulè 5-Band 4.7 kΩ

Bann Pozisyon	Koulè	Siyifikasyon	Valè
1ye bann	Jòn	1ye chif	4
2yèm gwoup	Vyolèt	2yèm chif	7
3yèm bann	Nwa	3yèm chif	0
4yèm gwoup	Brown	miltiplikatè	×10 (10¹)
5yèm bann	Brown	Tolerans	±1%

Twa premye gwoup yo fòme 470. Bann miltiplikatè a (mawon) vle di ×10, kidonk 470 × 10 = 4,700 Ω.Sa egal 4.7 kΩ.Dènye gwoup la (mawon) endike tolerans ± 1%, ki jeneralman pi egzak pase pati komen 4-band.

Kòd Koulè 6-Band

Yon rezistans 6-band gen ladan yon koyefisyan tanperati (tempco) bann anplis tolerans.Sa a se itil lè ou pran swen estabilite valè kòm chanjman tanperati.

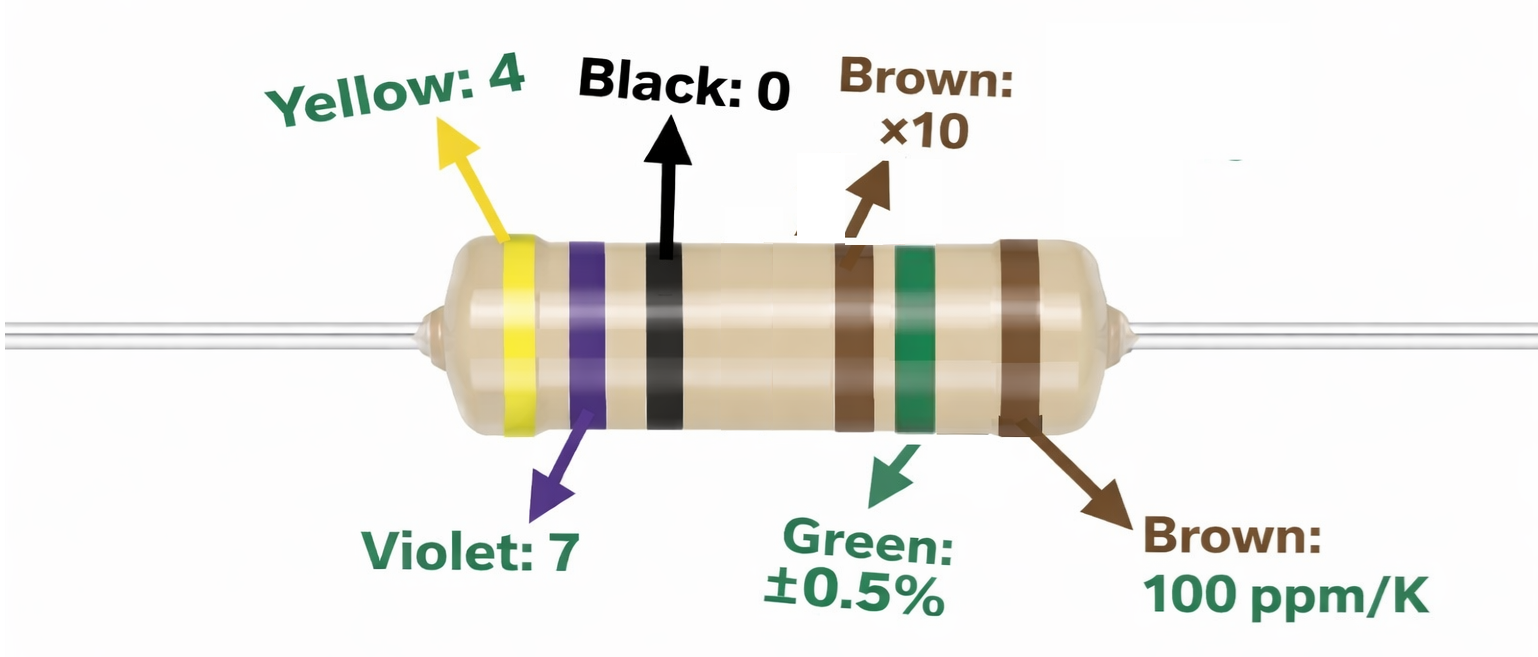

Figi 4. Kòd koulè 6-Band 4.7 kΩ

Bann Pozisyon	Koulè	Siyifikasyon	Valè
1ye bann	Jòn	1ye chif	4
2yèm gwoup	Vyolèt	2yèm chif	7
3yèm bann	Nwa	3yèm chif	0
4yèm gwoup	Brown	miltiplikatè	×10 (10¹)
5yèm bann	Vèt	Tolerans	±0.5%
6yèm gwoup	Brown	Tanpko	100 ppm/°C

Gwoup vèt la vle di rezistans lan pèmèt yo varye pa ± 0.5% soti nan 4.7 kΩ.Bann tempco mawon an vle di rezistans a chanje anviwon 100 ppm/°C, ki se 0.01% pa °C (paske 100 ppm = 100/1,000,000).Pi ba valè ppm / °C anjeneral vle di pi bon estabilite lè tanperati monte oswa tonbe.Se poutèt sa 6-band rezistans yo souvan itilize kote rezistans konsistan enpòtan sou tanperati.

Aplikasyon pou yon rezistans 4.7 kΩ

Yon rezistans 4.7 kΩ se yon valè "medyen" ki adapte anpil desen pratik, espesyalman alantou siyal lojik ak sikui ti siyal.Anba a se fason komen yo itilize li nan sikui yo.

1. Pull-up rezistans pou entrain dijital

Yon rale 4.7 kΩ ede yon opinyon dijital li yon wo pwòp lè switch la oswa pwodiksyon an louvri.Li bay yon rale ase fò pou goumen ak ti bri, men li toujou kenbe aktyèl rezonab lè liy lan rale BAS.Valè sa a lajman wè sou antre mikrokontwolè ak pwodiksyon louvri-drenaj.Li komen tou sou liy siyal pataje kote estabilite enpòtan.

2. Pull-desann rezistans pou eta ki ba ki estab

Yon rale desann 4.7 kΩ kenbe yon siyal nan LOW lè pa gen anyen k ap kondwi li.Sa a anpeche antre "k ap flote" ki ka chanje eta owaza.Li se souvan itilize ak bouton, pwodiksyon Capteur, ak pèmèt broch.Valè a se fò ase yo defini yon nivo klè san yo pa fè kous la lou.

3. Tranzistò biasing nan etap ti-siyal

Nan seksyon chofè BJT oswa MOSFET, 4.7 kΩ yo souvan itilize pou mete yon chemen patipri pou yon ne baz / pòtay.Li ede kontwole ki jan fòtman yon siyal kontwòl kondwi opinyon tranzistò a.Anpil chwazi li lè yo vle yon chemen kontwòl fèm san kouran kondwi twòp.Li ede tou kenbe opinyon an pa rete chaje lè siyal kondwi a dekonekte.

4. Divizyon vòltaj pou referans oswa deteksyon nœuds

Yon rezistans 4.7 kΩ souvan asosye ak yon lòt rezistans pou fòme yon divizyon pou yon vòltaj ne previzib.Li itilize pou dekale opinyon, anviwònman referans, ak sikui lekti Capteur.Valè a se pratik paske li pa mande pou eleman trè gwo epi li toujou kenbe divizeur aktyèl modere.Li fasil tou pou matche ak anpil valè rezistans estanda.

5. Siyal liy tranpaj oswa chaj twò grav

Nan kèk chemen siyal, 4.7 kΩ yo itilize kòm yon chaj limyè pou diminye k ap flote endezirab oswa pou fòme konpòtman yon ne.Li ka ede kalme ti bri pickup sou liy segondè-enpedans.Sa a komen alantou entrain analòg ak entrain konparatè.Objektif la se yon ne ki estab san yo pa vire l 'nan yon chaj lou.

Ki jan yo teste yon rezistans 4.7 kΩ lè l sèvi avèk yon miltimèt?

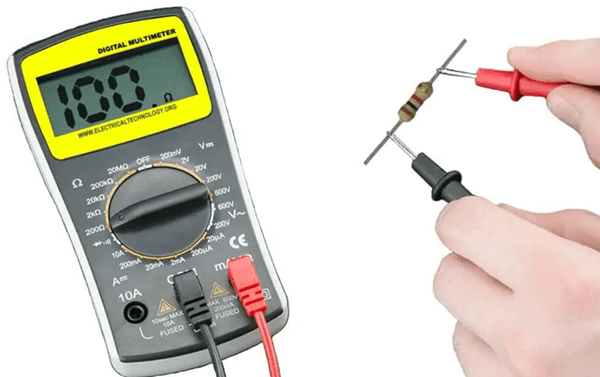

Figi 5. Mezire yon rezistans lè l sèvi avèk yon miltimèt dijital

Yon chèk miltimèt rapid konfime si yon rezistans tou pre valè li espere.Sa a itil lè depanaj oswa klasman pati yo.

Etap 1: Mete miltimèt la kòrèkteman

Limen miltimèt la epi mete l nan mòd rezistans (Ω).Si mèt ou a se manyèl-ranje, chwazi yon seri pi wo a 4.7 kΩ, tankou 20 kΩ.Asire w ke sond yo konekte nan pò ki kòrèk yo (COM ak Ω).Manyen pwent sond yo ansanm yon ti tan pou w wè si mèt la reponn nòmalman.

Etap 2: izole rezistans la anvan ou mezire

Pou lekti ki pi egzak, yo ta dwe mezire rezistans nan sikwi a.Si li toujou soude sou yon tablo, lòt pati ka kreye chemen paralèl ki chanje lekti a.Si retire li pa posib, leve yon janm nan rezistans a pou li pa konplètman konekte ankò.Etap sa a anpeche fo lekti ki sanble twò ba.

Etap 3: Mezire valè rezistans lan

Kenbe yon sond sou chak plon nan rezistans la.Kenbe kontak fiks pou valè a pa sote akòz koneksyon pòv.Li rezistans ki parèt la epi sonje si li pre 4.70 kΩ.Yon ti derive nòmal depann sou tolerans rezistans la.

Etap 4: Jije rezilta a lè l sèvi avèk yon seri yo espere

Konpare lekti a ak tolerans rezistans la si ou konnen li.Pou yon pati komen ± 5%, yon seri nòmal se sou 4.465 kΩ a 4.935 kΩ.Pou yon pati ± 1%, yon seri nòmal se apeprè 4.653 kΩ a 4.747 kΩ.Si mèt la montre OL (liy louvri) oswa yon valè byen lwen andeyò ranje espere a, rezistans nan ka domaje oswa konfigirasyon mezi a ka mal.

Konpare 4.7 kΩ vs 10 kΩ vs 47 kΩ Rezistans

Twa valè sa yo souvan itilize pou menm "travay" yo (tankou pull-ups, chemen patipri, ak divize), men yo konpòte yo yon fason diferan paske rezistans chanje aktyèl ak chaj.Tablo ki anba la a montre diferans elektrik pratik ak lè yo chwazi chak valè anjeneral.

Karakteristik	4.7 kΩ	10 kΩ	47 kΩ
Aktyèl nan 5 V (mwen = V/R)	1.06 mA	0.50 mA	0.106 mA
Aktyèl nan 12 V	2.55 mA	1.20 mA	0.255 mA
Rezistans rapò a 4.7 kΩ	1×	2.13× pi wo	10 × pi wo
Gout vòltaj atravè rezistans nan 1 mA	4.7 V	10 V	47 V
Pouvwa dissipation nan 5 V (P = V²/R)	5.32 MW	2.50 MW	0.53 MW
Pouvwa dissipation nan 12 V	30.6 MW	14.4 MW	3.06 MW
RC tan konstan ak 100 nF kondansateur	0.47 ms	1.00 ms	4.70 ms
Koupe RC frekans ak 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33.9 Hz
Kouran chanjman pou chak ogmantasyon 1 V	0.213 mA/V	0.100 mA/V	0.0213 mA/V
Sòti kontribisyon enpedans nan divizyon	Ba	Mwayen	Segondè
Tan pou chaje a 63% ak 100 nF	0.47 ms	1.00 ms	4.70 ms
Tan pou chaje jiska ~99% (≈5τ)	2.35 ms	5.00 ms	23.5 ms
Tipik ADC efè enpedans sous	Erè minimòm	Akseptab erè	Revizib erè posib
Sansiblite nan kouran flit (1 µA erè flit)	0.47% erè	1.0% erè	4.7% erè
Relatif vitès siyal rezoud	Vit	Modere	Ralanti

Konklizyon

Rezistans 4.7 kΩ bay yon rezistans balanse ki travay byen nan anpil sikui.Kòd koulè li yo montre valè li yo ak presizyon, ak yon tès miltimèt konfime si li toujou ap travay byen.Li souvan itilize pou kenbe siyal ki estab, kontwole antre tranzistò, epi kreye nivo vòltaj fiks yo.Konpare ak pi ba oswa pi wo valè, li trase yon kouran modere epi li rete serye, se poutèt sa li lajman itilize.
