CD4050 ki pa Peye-ranvèse tanpon IC: yon BECA konplè

CD4050 IC a se yon chip lajman itilize hex tanpon prezante sis tanpon ki pa ranvèse.Li se pafè pou aplikasyon pou tankou rejenerasyon siyal ak konvèsyon nivo vòltaj.Atik sa a kouvri karakteristik li yo, prensip k ap travay, konfigirasyon PIN, ak aplikasyon pou nan yon senp, lektè-zanmitay fason.

Katalòg

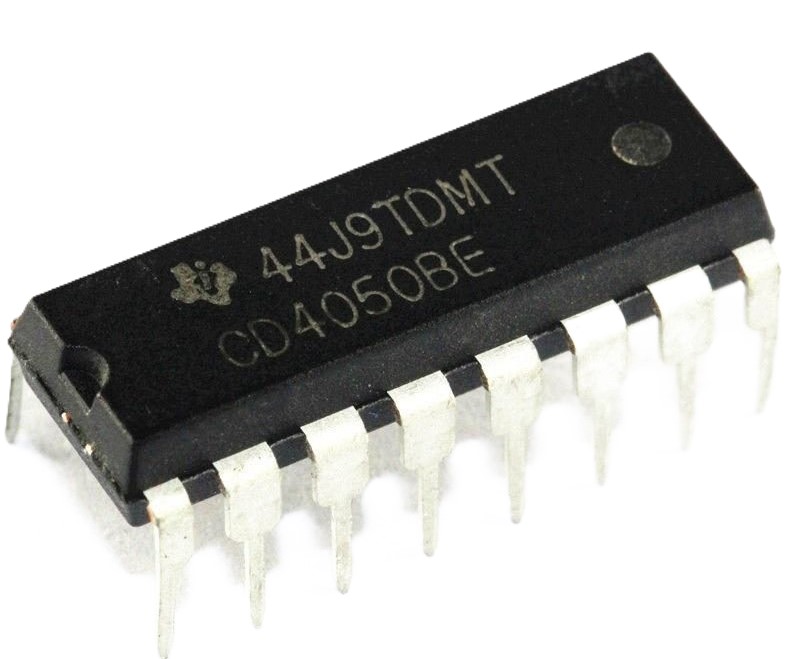

CD4050 IC Apèsi sou lekòl la

A CD4050 IC se yon chip tanpon egzeyat ak sis tanpon ki pa ranvèse ki pase siyal chanje, ideyal pou konvèsyon nivo vòltaj ak rejenerasyon siyal.Li ka kondwi jiska de TTL oswa aparèy DTL nan yon fwa, ofri pèfòmans serye ak konsomasyon pouvwa ki ba.Kapab segondè li yo aktyèl kapasite asire li okipe charj miltip avèk efikasite, fè li yon chwa versatile pou sikwi dijital.

Karakteristik kle ak espesifikasyon

Seksyon sa a bay en kle yo ak espesifikasyon nan CD4050 IC a, ki gen ladan vòltaj opere li yo, konsomasyon aktyèl, ak mesures pèfòmans.

Paramèt	Spesifikasyon
Vòltaj opere	3V - 15V DC
Konsomasyon aktyèl (max)	50mA
Koule kapasite aktyèl	Segondè koule aktyèl pou kondwi 2 charj TTL
Maksimòm ba-nivo pwodiksyon vòltaj	0.5V nan 5V VCC
Minimòm wo nivo pwodiksyon vòltaj	4.95V nan 5V VCC

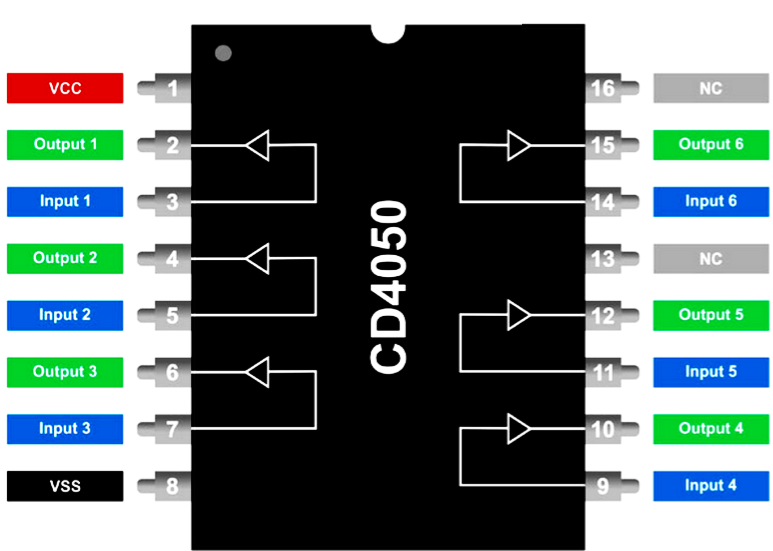

CD4050 IC PIN Deskripsyon

Nimewo PIN	Kalite PIN	Deskripsyon/direksyon
1	VCC	Pwovizyon pou opinyon pozitif
2	G	Ki pa Peye-inverted pwodiksyon 1
3	Youn	Antre 1
4	H	Ki pa Peye-inverted pwodiksyon 2
5	B	Antre 2
6	Mwen	Ki pa Peye-inverted pwodiksyon 3
7	C	Antre 3
8	VSS	Ekipman pou negatif
9	D	Antre 4
10	J	Ki pa Peye-inverted pwodiksyon 4
11	E	Antre 5
12	K	Ki pa Peye-inverted pwodiksyon 5
13	Nc	Pa gen koneksyon
14	F	Antre 6
15	L	Ki pa Peye-inverted pwodiksyon 6
16	Nc	Pa gen koneksyon

K ap travay fonksyonèl nan CD4050 ki pa Peye-ranvèse IC la

Se IC a CD4050 ki fèt ak tanpon ki pa ranvèse ki kenbe siyal la opinyon jan li ye, san yo pa chanje eta lojik li yo.Kontrèman ak yon varyateur, ki viraj siyal la, yon zòn de defans ki pa ranvèse asire pwodiksyon an matche ak opinyon an.Objektif prensipal li se ranfòse siyal la, fournir yon klè segondè oswa ki ba nan pwodiksyon an.

Chak tanpon nan IC a gen yon opinyon sèl ak yon pwodiksyon sèl.Pwodiksyon an toujou egal a opinyon an, fè li apwopriye pou aplikasyon pou kote entegrite siyal bezwen yo dwe konsève.Sa yo tanpon kapab tou entwodui yon reta ti tay pwopagasyon, ki ka itil nan desen sikwi espesifik.

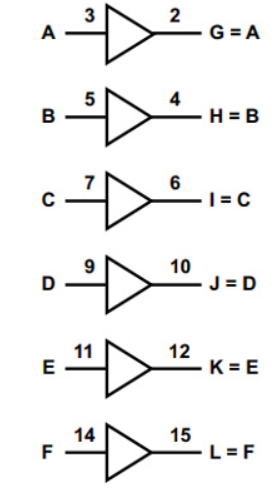

Entèn konsepsyon ak dyagram lojik nan CD4050 IC

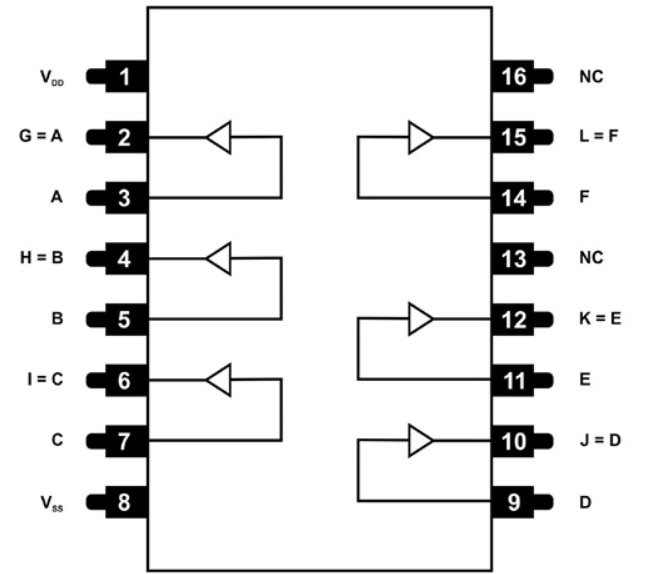

Estrikti entèn nan CD4050 IC a gen sis tanpon ki pa ranvèse, chak lye nan opinyon espesifik ak broch pwodiksyon.Imaj ki anba a montre ki jan sa yo tanpon yo ranje nan IC a ak montre koneksyon yo nan broch yo ki koresponn lan.Pou egzanp, lè se yon siyal aplike nan opinyon A (PIN 3), pwodiksyon an pral idantik nan G (PIN 2).Menm jan tou, Antre B koresponn ak pwodiksyon H, opinyon C nan pwodiksyon mwen, ak sou sa.

Konpòtman sa a ki konsistan asire ke IC a fiable miwa siyal opinyon nan rezilta li yo san yo pa nenpòt ki chanjman nan eta lojik yo.

Tablo ki anba a mete aksan sou tab la verite pou IC a, ki konfime ke pwodiksyon an toujou matche ak opinyon an.Si opinyon an wo oswa ba, pwodiksyon an reflete menm eta a, asire entegrite siyal san pwoblèm.

Antre siyal (a, b, c, d, e, f)	Siyal pwodiksyon (G, H, mwen, J, K, L)
Wo	Wo
Ba	Ba

Variants pake ak disponiblite

• Soic

• PDIP

• CDIP

Aplikasyon nan CD4050 IC

Segondè konvètisè nivo lojik ki ba

IC CD4050 la itilize pou adapte siyal san danje nan pi wo a pi ba nivo vòltaj, pèmèt konpatibilite ant sikwi opere nan tension diferan.

DTL oswa TTL HEX Convertisseurs

Sa a IC sèvi kòm yon konvètisè egzèsis, sa ki pèmèt lis entèfas ant DTL ak TTL fanmi lojik, manyen siyal miltip avèk fasilite.

CMOS Kouran koule oswa chofè sous

CD4050 a ka aji kòm yon koule aktyèl oswa sous, asire ki estab koule aktyèl nan kondwi charj miltip nan sistèm CMOS efektivman.

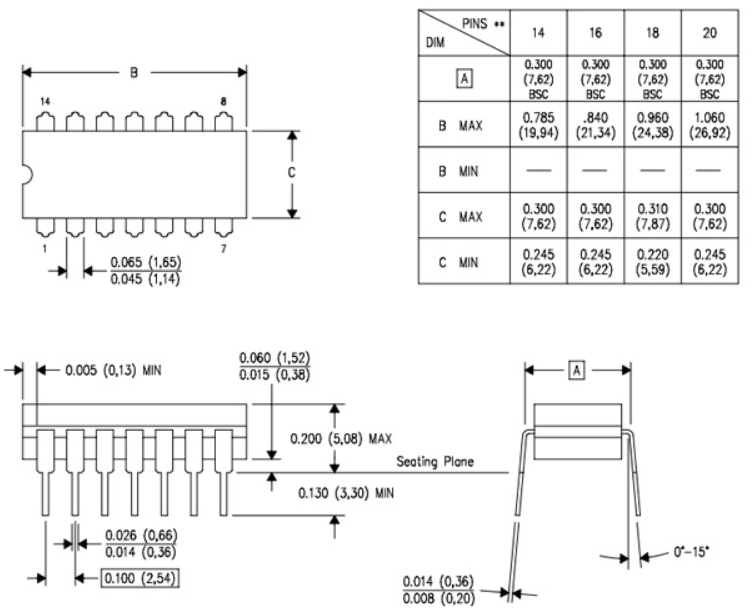

2D modèl ak referans konsepsyon PCB

Modèl la 2D nan IC a ki pa envèti, yo montre anba a, gen ladan dimansyon li yo nan tou de milimèt ak pous.Enfòmasyon sa a se itil pou kreye mak pye koutim ak se ideyal pou itilize nan konsepsyon PCB ak modèl CAD.
