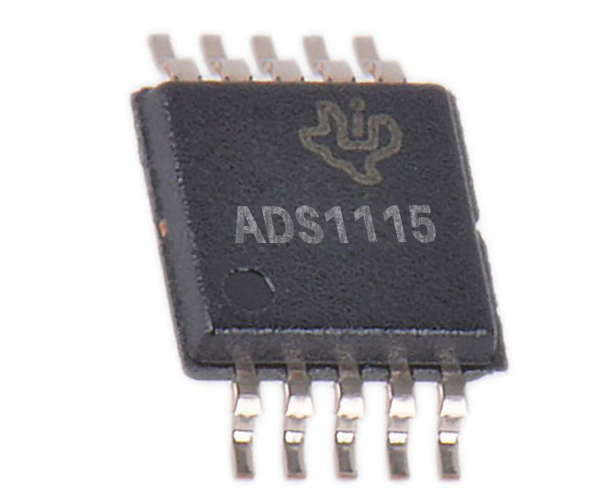

Yon Gid pou ADS1115: Kontra enfòmèl ant ak ba-pouvwa 16-ti jan ADC

ADS1115 IC pa Texas Enstriman Redefini presizyon ak adaptabilite nan mond lan nan analòg-a-dijital konvèsyon.Avèk segondè-rezolisyon li yo 16-ti jan ADC, pwogramasyon pwogramasyon (PGA), ak avanse konparatè fonctionnalités, aparèy sa a kontra enfòmèl ant depase limit yo nan bati-an ADCs nan mikrokontroleur tankou Arduino ak ESP8266.Ideyal pou aplikasyon pou ki egzije presizyon eksepsyonèl, tankou siveyans anviwònman an, aparèy byomedikal, ak jesyon batri, ADS1115 la transparans pon diferans ki genyen ant siyal analòg ak pwosesis dijital.Nan atik sa a, nou pral eksplore konfigirasyon PIN la, karakteristik, prensip k ap travay, ak aplikasyon pou versatile nan ADS1115 la, koule limyè sou ki jan li elve sistèm akizisyon done ak senplifye desen pwojè.Plonje nan yo dekouvri ki jan sa a versatile ADC amelyore presizyon ak disponiblite atravè yon espèk lajè nan endistri yo.

Katalòg

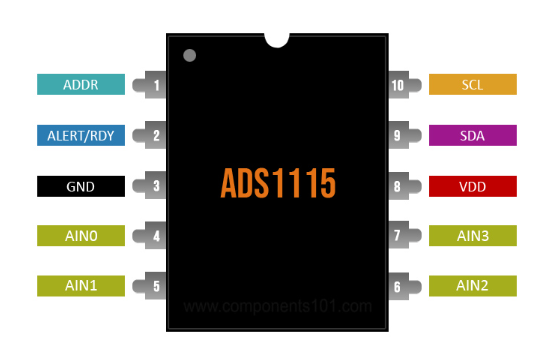

Konfigirasyon pinout

Non PIN	PIN Deskripsyon
Addr	I2C Adrès Chwazi (Esklav)
Alèt/rdy	Pwodiksyon konparatè dijital oswa konvèsyon pare
YD	Atè
Ain0	Diferansyèl Chèn 1: Single-te fini Chèn 1 opinyon oswa Opinyon negatif
Ain1	Diferansyèl Chèn 1: Single-te fini Chèn 2 opinyon oswa Opinyon negatif
Ain2	Diferansyèl Chèn 2: yon sèl-te fini Chèn 3 opinyon oswa Opinyon pozitif
Ain3	Diferansyèl Chèn 2: Single-te fini Chèn 4 opinyon oswa Opinyon negatif
VDD	Pwovizyon pou pouvwa: 2.0V a 5.5V
Sda	Done seri: transmèt ak resevwa done (yo itilize pou i2c kominikasyon)
Scl	Antre revèy seri: revèy done sou sda (yo itilize pou i2c kominikasyon)

Karakteristik & karakteristik

Patikilarite	Spesifikasyon
Operasyon ranje tanperati	–40 ° C a +125 ° C
Ranje ekipman pou	2.0 V a 5.5 V (minimòm AVDD: 2V, maksimòm vòltaj opinyon: 5.5V)
Ba konsomasyon aktyèl	150 μA (nan mòd kontinyèl-konvèsyon)
Koòdone	I2C (kat adrès PIN-chwazi)
Comparator	Pwogramasyon
Entrain	Kat entrain sèl-te fini oswa de entrain diferans
Tan rezoud	Sik sèl
Pousantaj done	Pwogramasyon, 8 SP 860 SPS
Osilator	Entèn

Modèl ekivalan

Lè w ap konsidere altènativ nan fanmi an menm pwodwi, plizyè opsyon prezante tèt yo:

• ADS1113

• Ads1114

• ADS1013

• ADS1014

• ADS1015

Nan mond lan nan analòg-a-dijital konvèsyon, yon kèk ICs remakab kanpe deyò:

• ADC0804: Aparèy sa a vini nan yon pake DIP-20 epi li ofri rezolisyon 8-ti jan pou konvèsyon analòg-a-dijital.

• ADC0808: Pake nan DIP-28, sa a 8-ti jan A/D konvètisè karakteristik yon multiplexeur 8-chanèl, amelyore adaptabilite li yo.

• ADC0809: Menm jan ak ADC0808 la, aparèy sa a se tou yon 8-ti jan A/D konvètisè ak yon multiplexeur 8-chanèl, prezante nan yon pake DIP-28.

Anplis de sa, jaden flè nan ADCs gen ladan yon varyete de lòt opsyon remakab:

• Hi7190ip

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

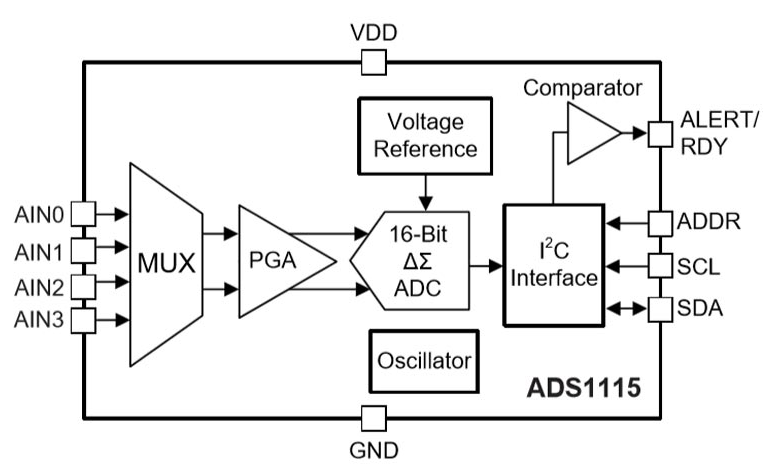

K ap travay prensip nan ADS1115 IC la

A ADS1115 Opere pa trete kat entrain analòg (A0, A1, A2, A3), ki fè yo bat nan yon multiplexeur nan anplifikatè a genyen pwogramasyon (PGA).Achitèk sa a pèmèt konvètisè analòg-a-dijital (ADC) okipe yon seri opinyon lajè, spanning soti nan ± 256 mV a ± 6.144 V. Yon fwa yo siyal la anplifye, li sibi konvèsyon nan yon fòma 16-ti jan dijital, ki se imedyatmanTransmèt atravè koòdone nan I2C itilize SDA a, SCL, ak broch addr.

Multiplexing ak siyal anplifikasyon

Multiplexeur a se debaz nan operasyon an nan ADS1115 la, kòm li deside ki opinyon analòg yo te trete nan nenpòt ki moman yo bay yo.Pa sekans chwazi chak opinyon, ADS1115 la avèk efikasite jere siyal miltip san yo pa bezwen an pou eleman siplemantè.Karakteristik sa a se sitou avantaje nan senaryo kote tou de espas ak bidjè yo limite.Anplis de sa, anplifikatè a genyen pwogramasyon amelyore fleksibilite nan ADS1115 la, pèmèt ou Customize anviwònman genyen ki baze sou atribi yo inik nan siyal yo opinyon.Sa yo adaptabilite ankouraje presizyon nan aplikasyon pou ak nivo siyal fluctuant, asire ke ADC a rete nan pi bon ranje operasyonèl li yo.

Pwosesis konvèsyon ak pwodiksyon dijital

Se pwosesis konvèsyon ADS1115 la délikatès ki fèt yo reyalize segondè presizyon.Avèk yon rezolisyon 16-ti jan, li ka reprezante 65,536 valè disrè, sa ki pèmèt pou distenksyon sibtil ant nivo opinyon.Sa a granularite se sitou remakab nan akizisyon done Capteur, kote menm varyasyon minè nan siyal la opinyon ka kenbe enpòtans sibstansyèl.Pwodiksyon dijital la, kominike nan koòdone nan I2C, senplifye entegrasyon ak mikrokontroleur ak lòt aparèy dijital.Pwotokòl la I2C, rekonèt pou dwat li yo ak efikasite, pèmèt aparèy miltip yo pataje liy yo kominikasyon menm, kidonk amelyore achitekti nan sistèm an jeneral.

Fonksyonalite Comparator

Yon aspè remakab nan ADS1115 la se bati-an li yo pwogramasyon konparatè dijital, ki kontinyèlman evalye opinyon an analòg kont yon vòltaj referans predefini.Kapasite sa a ka aktive siyal pwodiksyon pou pare (RDY) oswa eta alèt, fasilite repons rapid nan fluctuations nan siyal la opinyon.Se tankou fonctionnalités itilize nan sistèm siveyans aktyèl, kote aksyon SWIFT yo gen obligasyon ki baze sou lekti Capteur.Pou egzanp, nan aplikasyon pou siveyans anviwònman an, comparator a kapab notifye yon mikrokontroleur lè nivo polyan depase limit ki an sekirite, pèmèt entèvansyon alè pwoteje sante ak sekirite.

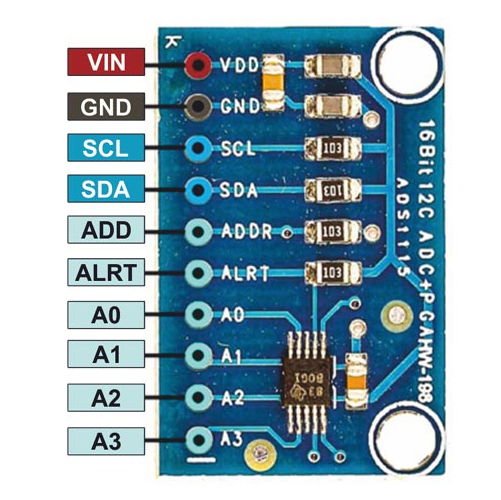

Itilize analòg ADS1115 pou konvètisè dijital IC

ADS1115 la, prezante sou yon tablo levasyon ki aksesib, ofri yon eksperyans entegrasyon san pwoblèm ak tribin divès kalite, ki gen ladan Arduino, ESP8266, ak Franbwaz Pi, nan koòdone I2C li yo.Sa a ADC presizyon 16-ti jan karakteristik kat entrain multiplexed, pèmèt tou de mezi endividyèl ak diferans.Sa yo adaptabilite ankouraje yon sans de fyab, espesyalman lè swe referans kalibre li yo pou presizyon ranfòse.

ADS1115 la opere pa transfòme siyal analòg nan done dijital, ki mikrokontroleur ka fasilman pwosesis.Konvèsyon sa a jwe yon wòl remakab nan aplikasyon ki mande mezi egzak, tankou siveyans anviwònman ak sistèm akizisyon done.Ou ka chwazi ant yon sèl-te fini ak entrain diferans, adapte aparèy la satisfè kondisyon espesifik mezi.Pou egzanp, itilize mezi diferans ka siyifikativman minimize bri, yon avantaj remakab nan anviwònman ak entèferans elektrik.

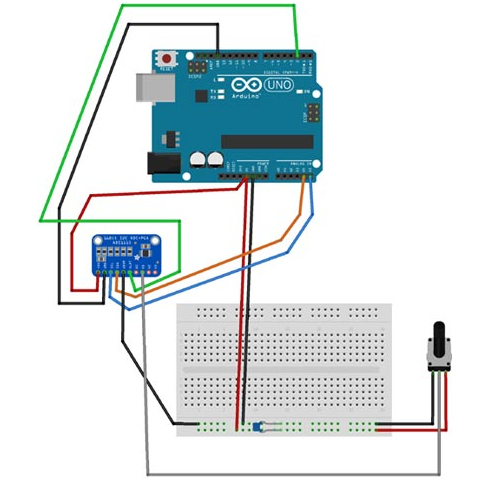

Pou fasilite koneksyon, fil elektrik ki nesesè ant tablo a ADS1115 levasyon ak yon Arduino ki dekri nan tablo ki anba a:

Arduino tablo PIN	ADS1115 PIN	Deskripsyon
5V	VDD	Ekipman pou pouvwa ADS1115
YD	YD	Koneksyon tè
A5	Scl	I2C liy revèy
A4	Sda	Liy done i2c
YD	Addr	Mete adrès la I2C
2	Alrt	Alèt/pare PIN pou entèwonp
Torchon nan 10k po.	A1	Analog Antre Chèn A1

Konekte bout yo nan potansyomètr la 10k a 5V ak GND.Anplis de sa, konekte yon kondansateur 100NF ant 5V ak GND.

Itilize

ADS1115 la te etabli yon prezans enpòtan atravè yon espèk lajè nan aplikasyon pou, mete aksan sou adaptabilite li yo ak pèfòmans segondè.Entegrasyon li nan konsomatè elektwonik pa sèlman amelyore eksperyans ou, men tou rezonans ak dezi a pou presizyon nan akizisyon done.Pou egzanp, nan instrumentation pòtab, ADS1115 la fasilite lekti egzat ki dinamik pou mezi jaden, kidonk ankouraje yon sans de konfyans ak disponiblite nan anviwònman varye.

Elektwonik konsomatè yo

Nan sektè elektwonik konsomatè a, ADS1115 la souvan itilize nan aparèy ki mande wo-rezolisyon analòg-a-dijital konvèsyon.Sa a englobe ekipman odyo, kote bon jan kalite son se nan enpòtans pli ekstrèm.Kapasite aparèy la pou detekte varyasyon sibtil nan siyal ka siyifikativman elve fidelite odyo, yon faktè ki rezone pwofondman avèk ou.Ou ka souvan eksprime satisfaksyon yo, anyen ki sistèm ekipe ak ADS1115 la delivre yon klè ak pwofondè nan son ki pwofondman amelyore eksperyans koute yo.

Portable instrumentation

Siyifikasyon ADS1115 nan instrumentation pòtab se remakab.Konsomasyon ki ba pouvwa li rann li ideyal pou batri ki opere aparèy, kote efikasite kenbe valè konsiderab.Pou egzanp, nan zouti siveyans anviwònman an, ADS1115 la bay lekti egzak nan tanperati a ak imidite, ki yo te itilize pou rechèch ak koleksyon done.Ou ka souvan remake ke fyabilite a nan done ki sòti nan enstriman sa yo anpil afekte entegrite nan nan rezilta yo, en envestisman an emosyonèl nan rezilta rechèch egzat.

Sistèm mezi tanperati

Sistèm mezi tanperati yo jwenn avantaj sibstansyèl soti nan presizyon yo ofri nan ADS1115 la.Nan aplikasyon ki kouvri pwosesis endistriyèl nan automatisation lakay, kenbe lekti tanperati egzat se yon dwe.Enkorporasyon nan ADS1115 la pèmèt siveyans prezan, sa ki ka pouse entèvansyon alè nan kontwòl pwosesis.Obsèvasyon endike ke sistèm anplwaye eleman sa a eksperyans mwens fluctuations, ankouraje yon anviwònman ki estab operasyonèl ki kontribye nan lapè nan tèt ou pou ou.

Vòltaj batri ak siveyans aktyèl

ADS1115 la pwouve yo dwe sitou benefisye nan aplikasyon pou konsantre sou vòltaj batri ak siveyans aktyèl.Kapasite li nan delivre mezi egzak èd nan optimize pèfòmans batri ak pwolonje lonjevite.Ou ka sonje ke sistèm jesyon batri ki enkòpore ADS1115 la pèmèt pou swiv efikas nan nivo chaj ak pousantaj egzeyat.Kapasite sa a amelyore pran desizyon konsènan itilizasyon batri ak antretyen, finalman ki mennen ale nan yon apwòch plis dirab nan jesyon enèji.

Otomatik faktori ak kontwòl pwosesis

Nan faktori automatisation ak kontwòl pwosesis, ADS1115 la jwe yon wòl de baz nan sistèm akizisyon done.Segondè presizyon li yo ak tan repons rapid pèmèt siveyans prezan nan divès paramèt, ki te itilize pou soutni efikasite operasyonèl.Feedback soti nan ou aksantu valè a nan done serye nan gide ajisteman pwosesis, ki ka bay ekonomi pri sibstansyèl ak ranfòse pwodiktivite.Koneksyon an emosyonèl nan efikasite ak pèfòmans kondwi yon angajman pou itilize tankou teknoloji serye.

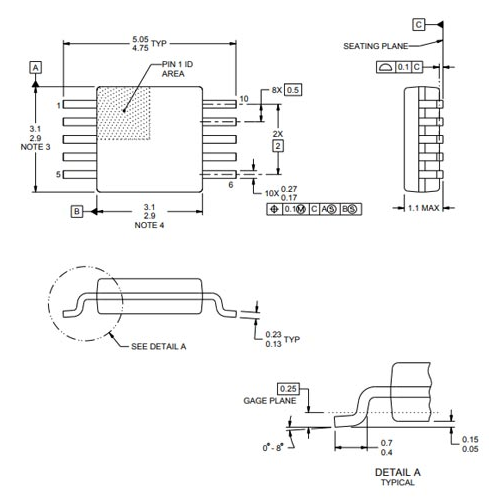

2D modèl ak dimansyon Layout

Nòt:

• Tout dimansyon lineyè yo nan milimèt.Nenpòt dimansyon nan Parantèz yo se pou referans sèlman.Dimansyon ak tolerans yo se pou ASME Y14.5m.

• Desen sa a sijè a chanje san avètisman.

• Dimansyon sa a pa enkli flash mwazi, pouse, oswa Gate Burrs.Flash mwazi, pouse, oswa burrs pòtay pa dwe depase 0.15 mm pou chak bò.

• Dimansyon sa a pa enkli Flash mele.Plat Flash pa dwe depase 0.25 mm pou chak bò.

• Referans: JEDEC Enskripsyon MO-187, Varyasyon BA.
