LC5768MC-75F256C CPLD: karakteristik, karakteristik, avantaj ak aplikasyon pou

Gid sa a eksplike LC5768MC-75F256C a, yon chip ti men pwisan ki te fèt pa semi-conducteurs lasi.Li montre ki sa chip la fè, ki jan li fonksyone, ki jan yo pwogram li, ak ki kote li ka itilize.Si ou ap chèche pou yon chip ki okipe travay lojik, sèvi ak pouvwa ki ba, ak travay nan aparèy anpil, gid sa a ap ede ou konprann poukisa LC5768MC-75F256C a se yon bon opsyon.

Katalòg

Ki sa ki LC5768MC-75F256C a?

A LC5768MC-75F256C se yon pèfòmans-wo pèfòmans Aparèy lojik pwogramasyon (CPLD), yon pati nan fanmi an ISPXPLD 5000mc.Se aparèy sa a ki fèt alantou yon achitekti nwayo 1.8V epi li bay dansite lojik gaya, entegre 768 Macrocells.Kòm yon manm nan seri a 5000mc, li reprezante solisyon avanse CPLD lasi a ki ofri serye kontwòl distribisyon, aplikasyon lojik efikas, ak operasyon pouvwa ki ba, tout optimisé pou entegre ak gwo vitès sistèm dijital.Fanmi ISPXPLD 5000MC amelyore kapasite yo nan CPLDs tradisyonèl pa entwodwi blòk milti-fonksyon (MFBs) ak fleksib I/O sipò, fè LC5768MC-75F256C yon chwa solid pou entegrasyon lojik évolutive.Avèk fyab pwouve li yo ak achitekti pwepare pou pèfòmans detèmine, aparèy sa a sèvi kòm yon blòk bilding serye nan konsepsyon dijital.

Kap chèche LC5768MC-75F256C?Kontakte nou yo tcheke stock aktyèl, tan plon, ak prix.

LC5768MC-75F256C karakteristik

• 768 MacroCells (MFB ki baze sou achitekti)

Aparèy la entegre 768 MacroCells òganize nan avanse blòk milti-fonksyon (MFBs), sipòte lojik dansite-wo ak entegre aritmetik ak kapasite memwa.Sa yo MFBs pèmèt konfigirasyon fleksib pou lojik, doub-pò SRAM, FIFO, ak fonksyon CAM.

• 1.8V Nwayo Vòltaj (MC Variant)

Sa a Variant MC-Seri opere ak yon nwayo 1.8V, ofri pi ba konsomasyon pouvwa pou pòtab ak segondè-efikasite desen.Malgre vòltaj la ki ba, li kenbe pèfòmans gaya ak dansite lojik.

• 7.5 ns pwopagasyon reta (vitès klas -75)

Li reyalize yon maksimòm PIN-a-PIN reta pwopagasyon nan jis 7.5 nanoseconds, fè li apwopriye pou modere-a gwo vitès aplikasyon pou dijital.-75 vitès klas la balans pouvwa ak vitès nan sistèm entegre.

• 193 pwogramasyon I/O broch

Chip la ofri 193 I/O broch ki sipòte plizyè estanda vòltaj ak pwotokòl.Sa yo broch yo konplètman pwogramasyon ak pèmèt fleksib entèfas ak lòt lojik oswa aparèy analòg.

• Sipò lojik Superwide (jiska 136 entrain pou chak blòk)

Chak MFB sipòte fonksyon lojik trè lajè ak jiska 136 siyal opinyon, pèmèt konplèks lojik konbinezon nan mwens nivo lojik.Sa a diminye reta pwopagasyon ak senplifye sentèz lojik.

• Embedded Doub-Port SRAM, FIFO, ak Ternary Cam Sipò

MFBs yo configurable yo aji kòm SRAM (sèl/doub pò), FIFOS, oswa Ternary kontni adressable memwa.Sa a fleksibilite pèmèt memwa ki rich konsepsyon lojik nan yon CPLD kontra enfòmèl ant.

• On-chip PLL (SYSCLOCK ™)

PLL bati-an sipòte revèy miltiplikasyon/divizyon soti nan 1 × a 32 ×, faz deplasman, ak fidbak ekstèn.Li ede jere distribisyon ak krochi atravè sistèm gwo vitès synchronous.

• Wide I/O Creole Sipò (SYSIO ™)

Blòk yo I/O sipòte yon gwo ranje nan estanda siyal ki gen ladan LVCMOS, LVTTL, SSTL, HSTL, GTL+, LVDS, ak LVPECL.Sa a pèmèt melanje-vòltaj ak diferans siyal sou yon aparèy sèl.

• Nan-sistèm pwogramasyon (ISPXP ™)

Aparèy la sipòte nan-sistèm pwogramasyon nan IEEE 1532 oswa sysconfig koòdone.Li kapab reprogramasyon sou tablo a san yo pa retire li, pèmèt dènye konsepsyon ak reconfiguration jaden.

• Tès eskanè fwontyè (IEEE 1149.1 konfòme)

Full JTAG sipò eskanè fwontyè pèmèt gaya tablo-nivo tès ak debogaj.Sa a asire konfòmite avèk kondisyon tès modèn ak senplifye validasyon nan pwodiksyon an.

• 5V toleran mwen/o

Malgre yon nwayo 1.8V, bank yo I/O yo toleran nan siyal 5V, sipòte interfaces vòltaj eritaj.Sa amelyore konpatibilite ak pi gran sistèm ak anviwònman melanje-vòltaj.

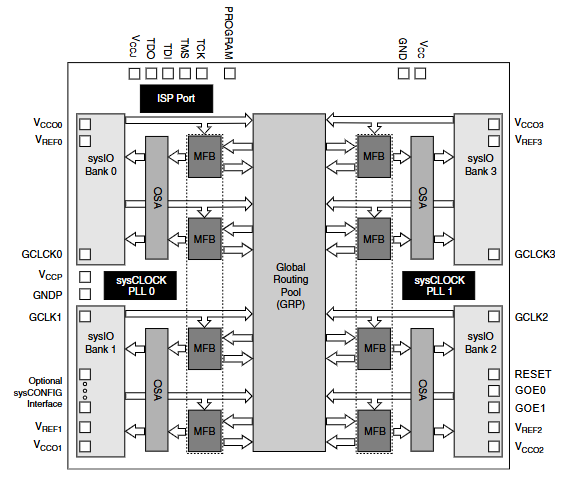

ISPXPLD 5000MX/5000MC blòk dyagram

Dyagram nan blòk nan LC5768MC-75F256C a nan ISPXPLD 5000MX/5000MC fanmi an mete aksan sou ki jan chip a se estriktire okipe travay lojik pwogramasyon.Nan sant la se pisin lan routage mondyal (GRP), ki aji kòm mwaye nan koneksyon prensipal, ki lye ak divès kalite lojik ak blòk fonksyonèl pou siyal ka deplase avèk efikasite nan tout aparèy la.Sou chak bò GRP a se de pasan faz-fèmen (PLL0 ak PLL1), yon pati nan sistèm nan sysclock.Sa yo jenere siyal revèy egzak ak reglabl ki ede kenbe presizyon distribisyon pou gwo vitès operasyon atravè chip la.

Anviwon GRP a ak PLL yo se kat bank sysio.Chak bank gen ranje sistèm configurable (CSAs) ak blòk milti-fonksyon (MFBs).CSAs yo okipe debaz pwosesis lojik, pandan y ap MFBS yo sipòte karakteristik plis avanse tankou operasyon matematik ak fonksyon memwa.Aranjman sa a bay aparèy la fò I/O fleksibilite ak fè li pi fasil echèl pou aplikasyon pou diferan.Pouvwa ak koneksyon revèy yo tou klèman montre nan dyagram lan.Plizyè VCC, VREF, ak GND broch yo distribiye yo kenbe ki estab pouvwa atravè chip la.Entran revèy mondyal (GCLK0 GCLK3) pèmèt revèy ekstèn manje nan sistèm nan ak travay ak GRP a ak PLLs.

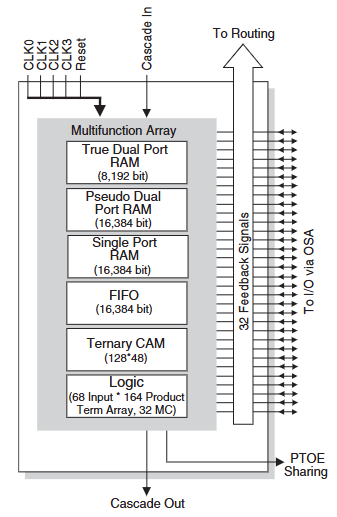

Multi-fonksyon blòk (MFB) dyagram

Blòk la milti-fonksyon (MFB) nan la LC5768MC-75F256C ISPXPLD 5000MX/5000MC konbine tou de memwa ak fonksyon lojik sipòte bezwen konsepsyon fleksib.Li sipòte plizyè kalite memwa, ki gen ladan vre Doub Port Ram (8,192 Bits), pseudo doub Port Ram, FIFO, ak sèl Port Ram (chak jiska 16,384 Bits), plis Ternary Cam (128 × 48).Opsyon sa yo memwa fè MFB a itil pou tampon done, depo tanporè, ak vit done Passage.

MFB a tou gen kapasite lojik fò.Li gen ladan yon 68-opinyon pa 164-pwodwi etalaj tèm ak 32 macrocells, sa ki pèmèt li fè operasyon lojik konplèks.Li itilize entrain revèy miltip (CLK0 CLK3) ak yon siyal Reyajiste kontwole distribisyon ak operasyon yo.Pou elaji fonctionnalités, cascade nan/soti pò pèmèt MFBs yo dwe konekte ansanm nan tout blòk.Entèfas QSA (Sistèm kwadwilatè) konekte MFB a I/O bank pou kominikasyon vit ak sistèm ekstèn.Nan ti bout tan, MFB a se yon pwisan, inite fleksib ki okipe tou de memwa ak travay lojik, ede aparèy la fè byen nan aplikasyon entegre ak gwo vitès.

LC5768MC-75F256C Espesifikasyon

Lèt	Paramèt
Fabrikan	Lattice Semiconductor Corporation
Seri	ISPXPLD® 5000
Anbalaj	Grandè
Estati pati	Aktif
Kalite pwogramasyon	Nan sistèm pwogramasyon
Reta tan TPD (1) Max	7.5 ns
Pwovizyon pou vòltaj - Entèn	1.65V ~ 1.95V
Kantite eleman lojik/blòk	24
Kantite macrocells	768
Kantite I/O	193
Tanperati opere	0 ° C ~ 90 ° C (TJ)
Kalite aliye	Sifas mòn
Pake / Ka	256-BGA
Pake aparèy founisè	256-fpbga (17x17)

LC5768MC-75F256C Aplikasyon

1. telekominikasyon ak rezo

LC5768MC-75F256C a se ideyal pou itilize nan estasyon baz, switch telecom, ak inite rezo optik, kote gwo vitès ak lojik determinist yo bezwen.Memwa entegre li yo ak milti-vòltaj I/O sipò pèmèt pwosesis pwotokòl, done ankadre, ak ba-latansi kontwòl travay.

2. Kominikasyon done ak depo

Sa a CPLD se byen adapte pou routeurs, contrôleur RAID, ak sistèm ki gen kapasite-etalaj ki mande pou manyen done efikas ak pwosesis vit siyal.SRAM doub-pò li yo ak sipò FIFO bay tampon an ak kontwòl koule ki nesesè nan anviwònman wo-debi.

3. Pwotokòl processeurs ak interfaces otobis yo

Avèk distribisyon previzib ak resous lojik segondè dansite, LC5768MC èksèl la nan mete ann aplikasyon pon otobis, interfaces backplane, ak dekodaj pwotokòl.Li pèmèt repons lojik rapid ak sipòte entegrasyon san pwoblèm ak plizyè estanda siyal.

4. Sistèm kontwòl endistriyèl ak IoT

Nan automatisation endistriyèl, se aparèy la itilize pou siveyans, kontwòl machin, ak sekans lojik.Kapasite enstantane-sou li yo, ki ba pouvwa trase, ak gaya I/O karakteristik fè li apwopriye pou nœuds IoT ak entegre contrôleur.

5. Konsomatè ak elektwonik medikal

Antrepriz la kontra enfòmèl ant ak rich lojik-melanje-memwa kapasite fè sa a CPLD valab nan pòtab enstriman medikal ak konsomatè elektwonik.Li okipe kontwòl sistèm, jesyon koòdone, ak sekans pouvwa nan gwosè-contrained ak enèji-sansib desen.

LC5768MC-75F256C Pati ki sanble

Patikilarite	LC5768MC-75F256C	LC5768MV-75F484C	LC5768MV-75FN256C	LC5768MV-5F484C
Fanmi	ISPXPLD 5000mc	ISPXPLD 5000mv	ISPXPLD 5000mv	ISPXPLD 5000mv
Nwayo vòltaj	1.8V	3.3V	3.3V	3.3V
Macrocells	768	768	768	768
Max frekans	~ 150MHz	~ 150MHz	~ 150MHz	~ 200-250MHz
Pwopagasyon reta (TPD)	7.5ns	7.5ns	7.5ns	5ns
Kalite pake	256-boul BGA	484-boul BGA	256-boul BGA	484-boul BGA
Kòd pake	F256C	F484C	FN256C	F484C
Mwen/o konte	193	317	193	317
Nan-sistèm pwogramasyon	Wi	Wi	Wi	Wi
Sipò memwa entegre	Wi (SRAM/FIFO/CAM)	Wi	Wi	Wi
Jtag (IEEE 1149.1)	Sipòte	Sipòte	Sipòte	Sipòte
Enstantane-sou	Wi	Wi	Wi	Wi
Aplikasyon	Ba-pouvwa, lojik dans	Segondè I/O, Jeneral CPLD	Kontra enfòmèl ant 3.3v lojik	High-vitès 3.3v lojik

LC5768MC-75F256C etap pwogramasyon

1. Prepare tablo ou ak zouti

Konekte LC5768MC-75F256C a nan PC ou lè l sèvi avèk yon kab pwogramasyon konpatib tankou lasi HW-USBN-2B la.Asire w ke liy JTAG yo byen bat ak rezistans revokasyon (eg, 4.7kΩ sou TCK) yo nan plas asire kominikasyon ki estab.

2. Jenere dosye pwogramasyon an

Sèvi ak Lattice Diamond oswa ISPVM lojisyèl konpile konsepsyon ou ak ekspòtasyon yon JEDEC (.JED) dosye pwogramasyon.Dosye sa a gen bitstream konplè a ki pral ekri nan memwa konfigirasyon CPLD la.

3. Lanse lojisyèl pwogramasyon an

Louvri pwogramè a dyaman oswa zouti sistèm ISPVM sou PC ou ak verifye ke se pwogramè ou byen detekte.Chwazi aparèy LC5768MC-75F256C nan lis la pou kòmanse konfigirasyon.

4. Egzekite nan-sistèm pwogramasyon (ISP)

Sèvi ak koòdone JTAG (IEEE 1532) pou chaje dosye JEDEC la dirèkteman nan aparèy la pandan li rete monte sou tablo an.Se Bitstream a ki estoke nan entèn ki pa temèt memwa, pèmèt enstantane-sou konfigirasyon nan demaraj.

5. Verifye ak sekirite konfigirasyon

Apre pwogramasyon, fè yon operasyon li-tounen konfime konfigirasyon an te gen siksè.Si sa nesesè, aktive plon an sekirite yo fèmen aparèy la ak anpeche rprogramasyon san otorizasyon oswa ranvèse jeni.

6. Configure ak Reyajiste aparèy la

Yon fwa pwogramasyon an konplè, aparèy la ka otomatikman rekòmanse, oswa ou ka aktive pwogram li yo oswa broch init fòse yon Reload.CPLD a pral Lè sa a, opere ki baze sou konfigirasyon an ki fèk aplike ak deterministik distribisyon demaraj.

7. Si ou vle: jaden reprogramasyon oswa dènye enfòmasyon yo

Ou ka rprograme LC5768MC-75F256C a nan jaden an lè l sèvi avèk menm koòdone nan JTAG pou dènye enfòmasyon oswa koreksyon.Anplis de sa, koòdone sysconfig ™ li pèmèt yon pati nan konfigirasyon san yo pa monte bisiklèt pouvwa plen nan aplikasyon pou avanse.

LC5768MC-75F256C avantaj

• Pi ba operasyon pouvwa pou sistèm pòtab ak entegre

Konpare ak anpil CPLDs tradisyonèl ak pi wo tension debaz yo, LC5768MC-75F256C a ba-pouvwa 1.8V nwayo ede diminye jeneral konsomasyon sistèm pouvwa.Sa fè li atire pou aplikasyon pou batri-opere oswa chalè-sansib kote bidjè tèmik ak pwoblèm efikasite enèji.

• Instant-sou kapasite

Kontrèman ak anpil FPGAs oswa pi gwo aparèy pwogramasyon ki mande pou konfigirasyon ekstèn nan chak demaraj, sa a CPLD ofri enstantane-sou konpòtman, sa ki pèmèt pou fè pou evite reta oswa bezwen an pou memwa flash ekstèn.Sa a mennen nan pi vit tan-a-operasyon ak pi gwo fyab.

• Plis previzib distribisyon vs FPGAs

Konpòtman distribisyon determinist sa a CPLD, espesyalman anba lou lojik oswa I/O charj, bay pi bon kontwòl konpare ak distribisyon an souvan-varyab nan pi gwo FPGAs.Sa fè li pi apwopriye pou aplikasyon pou tan-kritik tankou pasan kontwòl dijital, interfaces kominikasyon, ak senkronize sistèm lojik.

• Koub aprantisaj efikas ak ekosistèm zouti konsepsyon

Pou tranzisyon soti nan 22v10s, ki pi gran PAL/gal, oswa PLDs senp, aparèy sa a ofri yon koub aprantisaj dou atravè zouti konsepsyon entwisyon lasi a tankou Diamond ak ISPVM.Anpil benefisye de pi vit prototip ak mwens tèt fè mal entegrasyon.

LC5768MC-75F256C Dimansyon anbalaj

• Kalite pake: Amann-pitch boul etalaj

• Konte PIN: 256 voye boul

• Gwosè pake: 17mm × 17mm

• Wotè pake: Apeprè 1.2mm

• Anplasman boul: Estanda amann-pitch anjeneral 0.8mm

LC5768MC-75F256C manifakti

LC5768MC-75F256C a manifaktire pa Lattice Semiconductor Corporation, yon konpayi ki baze nan Etazini rekonèt pou ekspètiz li yo nan ba-pouvwa, ti-anprint aparèy lojik pwogramasyon.Te fonde an 1983 ak biwo santral li nan Hillsboro, Oregon, lasi konsantre sou fournir FPGAs, CPLDs, ak zouti ki gen rapò ak devlopman pwepare pou aplikasyon pou nan kominikasyon, informatique, endistriyèl, otomobil, ak mache konsomatè yo.Se konpayi an li te ye pou LifeCycles pwodwi long, sipò zouti gwo konsepsyon, ak serye nan-sistèm pwogramasyon atravè fanmi aparèy li yo.Kòm pwomotè orijinal la ak founisè nan fanmi an ISPXPLD ® 5000mc, lasi asire gaya dokiman teknik, sipò lojisyèl, ak disponiblite nan distribitè otorize ak alontèm patnè lifecycle.

Konklizyon

LC5768MC-75F256C a se yon CPLD entelijan ak serye ki ofri fò lojik ak fonksyon memwa nan yon sèl chip kontra enfòmèl ant.Li itilize ti pouvwa, kòmanse moute imedyatman, ak travay ak anpil kalite siyal diferan.Avèk 768 macrocells, bati-an memwa, vit clocking, ak fleksib opinyon/pwodiksyon opsyon, li adapte byen nan pwodwi tankou aparèy telecom, machin endistriyèl, sistèm depo, ak konsomatè elektwonik.Pwogramasyon fasil li yo, pèfòmans fò, ak sipò pou dènye fè li yon solisyon itil pou tou de desen ak nouvo amelyorasyon.
