S9013 Transistor eksplike: pinout, karakteristik teknik, ak aplikasyon pou

Tranzistò NPN, karakterize pa yon kouch P-kalite sandwitch ant de rejyon N-kalite, jwe yon wòl aktif nan elektwonik modèn pa efikasite anplifye siyal baz fèb nan rezilta pèseptè pwisan.Pami sa yo, tranzistò S9013 la vle di soti pou mobilite eksepsyonèl elèktron li yo ak fonctionnalités versatile.Lajman travay nan sistèm odyo, aparèy kominikasyon, ak sikwi-wo frekans, S9013 a ofri yon melanj inik nan pèfòmans ak adaptabilite.Atik sa a fouye nan karakteristik teknik yo, konfigirasyon PIN, ak aplikasyon pratik nan tranzistò S9013 la.Soti nan konsepsyon estriktirèl li yo nan wòl li nan sikwi tankou 12V regilatè oblije chanje, nou eksplore kapasite li yo, limit, ak ka itilize.Gid sa a bay bonjan Sur nan wòl S9013 la nan kondwi inovasyon atravè divès sektè.

Katalòg

SS9013 BECA tranzistò

A S9013 Tranzistò kanpe soti ak kapasite remakab li yo pou tou de gwo vitès ak wo-aktyèl operasyon yo, tout enkapsule nan kontra enfòmèl ant TO-92 pake a.Sa a Silisyòm epitaksyal planar NPN tranzistò èksèl nan tou de anplifikasyon ak oblije chanje kondisyon atravè yon gwo ranje nan aplikasyon pou komèsyal elektwonik.Prezante yon konpozisyon nan de kouch N-doped kap anglobe yon kouch p-doped, se achitekti sa a fabrike ak presizyon amelyore mobilite elèktron, kidonk fasilite kondiksyon efikas aktyèl.Atribi sa yo rann SS9013 sitou jis pou wòl tankou etap pwodiksyon odyo, inverseurs, ak convertisseurs, mete aksan sou aplikasyon laj li yo.

Posede yon benefis DC ki rive jiska 150 ak yon frekans operasyonèl rive kòm yon wo 140MHz, SS9013 a reyalize estanda pèfòmans louabl.Li ka sipòte yon aktyèl pèseptè ki rive jiska 500mA ak jere yon dissipation pouvwa ki rive jiska 625MW.Pandan itilizasyon pratik, li kenbe estabilite atravè yon spectre nan kondisyon, demontre fyab, sitou nan sikwiyè mande soutni, ki konsistan pèfòmans sou tan.

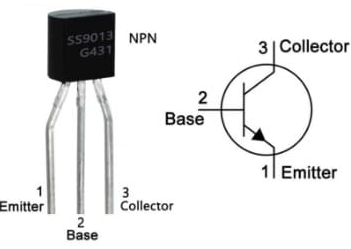

PIN konfigirasyon

Nimewo PIN	Non PIN	Deskripsyon
PIN 1	Emete	Pwodwi pou aktyèl soti nan tèminal sa a emeteur
PIN 2	Fondasyon	Koule aktyèl la nan tèminal sa a kontwole Pwovizyon pou aktyèl ant emeteur a & terminaux pèseptè.
PIN 3	Pèseptè	Kouran koule nan tout tèminal sa a

Karakteristik ak karakteristik

Karakteristik/spesifikasyon	Detay
Kalite tranzistò	Npn
Kantite tèminal	3
Kalite pake	Pou-92
Pouvwa dissipation	650 MW
Maksimòm Pèseptè Kouran (IC Max)	5 A / 500 Ma
Pèseptè-a-emeteur vòltaj (VCE)	20 V
Pèseptè-a-baz vòltaj (VCB)	40 V
Emeteur-a-baz vòltaj (VBE)	5 V
Disipasyon maksimòm pèseptè (PC)	625 MW
Frekans Tranzisyon (FT)	150 megaèrts
DC Kouran Akeri (HFE) Min & Max	64 a 202
Akeri Range	40 (min) a 300 (max)
Konplemantè PNP tranzistò	SS9012
Depo ak tanperati opere	-55 ° C a +150 ° C
Tranzistò altènatif/ekivalan	S9013, 2N4401, S8050, 2N3904, BC547, BC338, BC337, 2N2222

Devlope yon efikas 12V oblije chanje DC regilatè sikwi ak tranzistò

Nan desen modèn ekipman pou pouvwa, sikwi entegre yo presye pou efikasite yo.Apwòch sa a, sepandan, tire yon pè nan tranzistò ki aliyen ak eleman esansyèl nan transfòme yon opinyon 15V-20V nan yon pwodiksyon fiks 12V.Awondisman an karakteristik tranzistò Q1-BD140 ak Q2-S9013, itilize eleman tankou D1-1N5819 Schottky dyòd a pou redresman, yon dyòd Zener (ZD1) pou règleman vòltaj, kondansateur (C1, C2, C3) pou filtraj, rezistans (R1,R2, R3, R4, R5) pou prejije ak limite, ak enduktans L1 a pou depo enèji.Asanble atansyon pa dyagram nan schematic asire egzak modulasyon aktyèl ak ki konsistan vòltaj pwodiksyon, yon testaman adaptabilite li yo nan tout aplikasyon pou divès kalite.

Sikwi fonctionnalités

Q1-BD140 aji kòm switch prensipal la, kolabore kole kole ak L1 ak D1.Konsepsyon sikwi a gen ladan tou de NPN ak PNP tranzistò yo respekte yon bouk fidbak pou kontwòl frekans.Yon sistèm siveyans sofistike vòltaj nan R4 ak C2, ansanm ak sipò nan men Zener dyòd ZD1, prezève pwodiksyon an nan 12V menm lè nivo opinyon waver.Lè yo fin resevwa opinyon DC, Q2-S9013 vin aktif nan R5, endirèkteman modulation konduktiviti Q1 a.Kouran gide nan emeteur Q1 a nan baz la ki dirije nan L1, ak Q2 sipèvize pwosesis la, enfliyanse pa vòltaj la reglemante nan ZD1.Lè pwodiksyon depase 12V, Q2 etenn, kanpe aktyèl la ap koule tankou dlo nan Q1, en yon bezwen aktyèl pou pèfòmans ki konsistan nan sikonstans fluktue.

Optimize lonjevite sikwi

Pou efikasite soutni ak sekirite, plizyè mezi pratik yo ta dwe obsève.Sa yo enplike recouvrir vòltaj opere S9013 a anba a 20V, incorporant yon apwopriye rezistans aktyèl-limite, ak asire aliyman PIN egzak.Anplis de sa, kenbe koneksyon chaj anba a 500mA ak tanperati opere ant -55 ak +150 degre Sèlsiyis se konseye asire dirab fyab.Prekosyon sa yo evalye nan tès kontinyèl ak iterasyon, ki vle di yon melanj nan konesans nadi ak eksperyans pratik nan fè efò pou alontèm operasyon.

Avantaj ak dezavantaj

Elans

Tranzistò S9013 a montre konsomasyon pouvwa minimòm, fè li yon kandida atire pou inisyativ ki ba-vòltaj.Li se evidans chin an tap nan aplikasyon pou divès akòz kapasite louabl jesyon enèji li yo.Tranzistò a gen anpil enpresyonan genyen DC epi li mande sèlman yon baz enkonsekan aktyèl pou manipile kouran pèseptè dimensionnable, konsa optimize itilizasyon enèji.Anplis de sa, vòltaj saturation ki ba li yo ant pèseptè a ak emeteur kontribye nan efikasite enèji ranfòse.Estrikti kontra enfòmèl ant li yo gen anpil valè nan anviwònman kote maksimize espas yo bay priyorite.Ou ka apresye aksesibilite li yo ak solisyon yo ekonomik li pote nan pri-sansib pwojè, sa ki pèmèt pou inovasyon san yo pa fòse resous finansye.Nan senaryo pratik, ou ka souvan gravite nan direksyon konpozan ki pwomèt fyab ak redwi konsomasyon enèji.Atribi sa yo kontribye nan lavi pwolonje aparèy ak redwi depans operasyonèl yo.

Cons

S9013 a se pa san limit li yo, menm jan li lit ak pouvwa restriksyon ak kapasite manyen vòltaj ak yon seri limite repons frekans.Kontrent sa yo ka limite efikasite li nan aplikasyon pou frekans wo-pouvwa oswa bande, nesesite yon seleksyon estratejik nan konpozan ki baze sou kondisyon yo ki gen entansyon pwojè.Lè ou se yon aparèy polarize, li mande presizyon nan koneksyon tèminal;Move fil elektrik ka lakòz pwoblèm operasyon imedya oswa degradasyon gradyèl sou tan.Aspè sa a mande pou konsiderasyon atansyon pandan enstalasyon ak souvan apèl pou ekspètiz.Insights soti nan eksperyans revele ke erè minè nan fil elektrik ka mennen nan echèk sistèm sibstansyèl, mete aksan sou enpòtans ki genyen nan pwosesis asanble egzak ak tès konplè prezève entegrite aparèy ak fonksyon.

Itilizasyon tranzistò S9013 la

Tranzistò S9013 la kenbe yon pozisyon distenk nan elektwonik akòz adaptabilite li yo, ki soti nan yon 20V Pèseptè-emeteur Rating vòltaj.Sa a karakteristik vòltaj modere kontribye nan fyab li yo atravè nan yon pakèt domèn aplikasyon pou pratik.

Audio ak aparèy kominikasyon

S9013 a se pwepare pou travay anplifikasyon odyo, Restoration espesyalman nan demand ba-pouvwa.Li se anpil entegre nan aparèy pèsonèl, ki gen ladan radyo, alam, ak récepteurs kominikasyon.Livrezon ki konsistan fidelite odyo, anrichi angajman ou, garnering apresyasyon nan men ou ki konsantre sou sikwi konplike odyo.

Sistèm elektwonik

Posede yon 500mAple pèseptè kapasite aktyèl, S9013 a èksèl nan kondwi rle ak sikwi entegre (ICS).Sa a gwo abilite aktyèl-manyen akomode wo-pouvwa poul ak divès kalite pwosesis oblije chanje, fè tranzistò a yon eleman kle nan sikwi ki mande fyab.Adeptite li nan fonksyone nan senaryo wo-aktyèl ede nan konstwi sistèm elektwonik ki reponn byen vit ak dinamikman.

Eleman Awondisman

Beyond wòl li yo nan travay odyo ak kondwi, S9013 a abilman fonksyon kòm yon switch, anplifikatè, oswa redresman nan sikwi-wo frekans.Fleksibilite sa a gen anpil valè nan desen sikwi konplike, kote konpozan yo dwe adaptiv fè wòl varye.Ou ka konte regilyèman sou karakteristik milti-fonksyonèl li yo navèt ak aplike solisyon inovatè nan konsepsyon elektwonik, asire tou de pèfòmans ak fyabilite.
